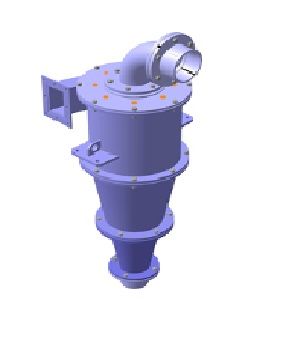

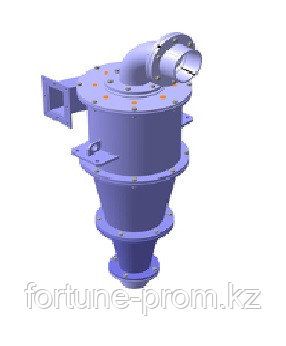

Полиуретановый напорный гидроциклон ГЦП-150 для обогащения и обесшламливания пульп
Гидроциклон ГЦП-150 — высокоэффективный центробежный аппарат гидродинамической классификации с диаметром цилиндрической части 150 мм. Сконструирован для непрерывного разделения минеральных пульп, шламов и суспензий по крупности зерна и плотности (граница разделения $d_{гр} = 40–100$ мкм) под давлением 0.05–0.25 МПа. Футеровка или цельнолитой рабочий тракт из износостойкого полиуретана марки СКУ-7Л гарантирует ресурс в 4–6 раз выше классических чугунных и гуммированных аналогов при контакте с высокоабразивными кварцевыми, рудными и техногенными пульпами.
Рабочие параметры производительности и граничной крупности гидроциклона ГЦП-150
В таблице приведены гидродинамические характеристики аппарата при плотности твердой фазы 2.65 т/м³ (кварцевый песок/руда) в зависимости от давления питания пульпы:
| Давление на входе ($P$), МПа | Производительность по питанию ($Q$), м³/ч | Диаметр слива ($D_{сл}$), мм | Диаметр песков ($D_{пес}$), мм | Граничная крупность ($d_{гр}$), мкм | Эффективность разделения, % |
|---|---|---|---|---|---|
| 0.05 (0.5 бар) | 21.0 – 24.0 | 50 – 74 | 12 – 16 | 85 – 100 | 82% |
| 0.10 (1.0 бар) • Номинал | 30.0 – 33.0 | 74 | 16 – 20 | 65 – 70 | 88% |
| 0.15 (1.5 бар) | 36.0 – 39.0 | 74 | 18 – 24 | 55 – 60 | 91% |
| 0.20 (2.0 бар) | 42.0 – 45.0 | 74 | 20 – 24 | 45 – 50 | 93% |
Сравнение материалов футеровки гидроциклонов: Полиуретан vs Чугун vs Резина
| Критерий оценки | Полиуретан СКУ-7Л (ГЦП-150) | Чугун ИЧХ28Н2 | Резиновая гуммировка | Каменное литье (базальт) |
|---|---|---|---|---|
| Относительная износостойкость | Максимальная (100%) | Средняя (25–30%) | Хорошая (45–55%) | Высокая (70–80%) |
| Стойкость к ударным нагрузкам | Высокая эластичность (не колется) | Хрупкий при ударах камней | Высокая | Крайне хрупкий |
| Масса аппарата в сборе | 40 кг (легкий монтаж вручную) | 115–140 кг (требуется таль) | 65–80 кг | 95–120 кг |
| Коэффициент гидравлического трения | 0.012 (гладкая внутренняя стенка) | 0.025 (шероховатость литья) | 0.020 (торможение вихря) | 0.015 (швы сегментов) |
| Химическая стойкость | pH от 3 до 11 (масла, кислоты) | Корродирует в кислой среде | Ограничена по нефтепродуктам | Высокая |
Регулировка факела разгрузки песков и сменные насадки
Гидроциклон комплектуется сменными быстросъемными полиуретановыми насадками с калиброванными отверстиями: 12 мм, 16 мм, 20 мм и 24 мм. Подбор диаметра насадки позволяет точно регулировать плотность сгущенного пескового продукта и предотвращать забивание разгрузочного отверстия.
При правильном соотношении диаметров слива и песков разгрузка происходит в виде полого конусного зонта (угол $20–30^\circ$) с воздушным вихревым столбом по оси аппарата. Это гарантирует максимальную степень извлечения полезного минерала и чистый слив.
Схлопывание факела в сплошную цилиндрическую струю («шпагу») свидетельствует о перегрузке песковой насадки шламом или избыточном давлении. Требуется установить насадку большего диаметра либо снизить концентрацию твердого в питании.
Линейка промышленных гидроциклонов каталога Fortune PROM
| Модель гидроциклона | Диаметр цил. части, мм | Производительность, м³/ч | Крупность слива, мкм | Материал проточной части | Наличие на складе |
|---|---|---|---|---|---|
| ГЦП-150 (Текущая модель) | 150 | от 30 | 40 – 100 | Литьевой полиуретан СКУ-7Л | В наличии (8 шт.) |
| Гидроциклон ГЦК-710 | 710 | до 650 | 150 – 350 | Конический / резина / полиуретан | В наличии (7 шт.) |
| Отсадочная машина МОД-1 | Гравитационный | до 15 т/ч | 0.5 – 30 мм | Обогащение в водной среде | В наличии (4 шт.) |
Условия поставки и гарантии ТОО «Fortune PROM»
- Оригинальный паспорт завода-изготовителя;
- Руководство по монтажу и регулировке факела песков;
- Сертификат соответствия ТР ТС 010/2011 «О безопасности машин и оборудования»;
- Электронный счет-фактура (ЭСФ) с выделением НДС 16%;
- Акт приема-передачи и гарантийный талон на 12 месяцев.
- Отгрузка со склада в Алматы в день поступления оплаты;
- Прямая экспресс-доставка автотранспортом по всему Казахстану (Астана, Караганда, Шымкент, Актобе, Усть-Каменогорск, Атырау);
- Возможность поставки как штучных гидроциклонов, так и батарейных установок с коллектором и распределителем питания;
- Поставка запасных полиуретановых насадок и сливов со склада.
Технические характеристики
| Официальная гарантия | 12 месяцев со склада в Алматы |
| Модель аппарата | ГЦП-150 (полиуретановый) |
| Угол конуса конической части | 20° (высокоэффективная тонкая классификация) |
| Производительность по питанию (пульпе) | 30 – 38 м³/ч (при давлении 0.1 МПа) |
| Рабочий диапазон давления на входе | 0.05 – 0.25 МПа (0.5 – 2.5 бар) |
| Номинальное рабочее давление питания | 0.10 МПа (1.0 кгс/см²) |
| Крупность разделения (слива) d_гр | 40 – 100 мкм (номинал 70 мкм) |
| Диаметр входного питающего патрубка | Ду 50 мм (фланцевое присоединение) |
| Диаметр сливного патрубка (отверстия) | 74 мм (сменный полиуретановый вкладыш) |
| Диаметр пескового отверстия (насадок) | 12, 16, 20, 24 мм (сменные насадки) |
| Материал проточной части / футеровки | Износостойкий литьевой полиуретан СКУ-7Л |
| Твердость полиуретана по Шору А | 85 – 92 ед. Shore A |
| Плотность перекачиваемой пульпы | до 1.50 т/м³ (содержание твердого до 40% по массе) |
| Температура разделяемой пульпы | от 0 °C до +60 °C |
| Масса гидроциклона в сборе | 40 кг |
| Способ монтажа и установки | На опорную раму / в радиальную батарею гидроциклонов |
| Назначение и область применения | Обогащение руд, обесшламливание песков, сгущение пульп, регенерация буровых растворов |
| Диаметр цилиндрической части | 150 мм |
