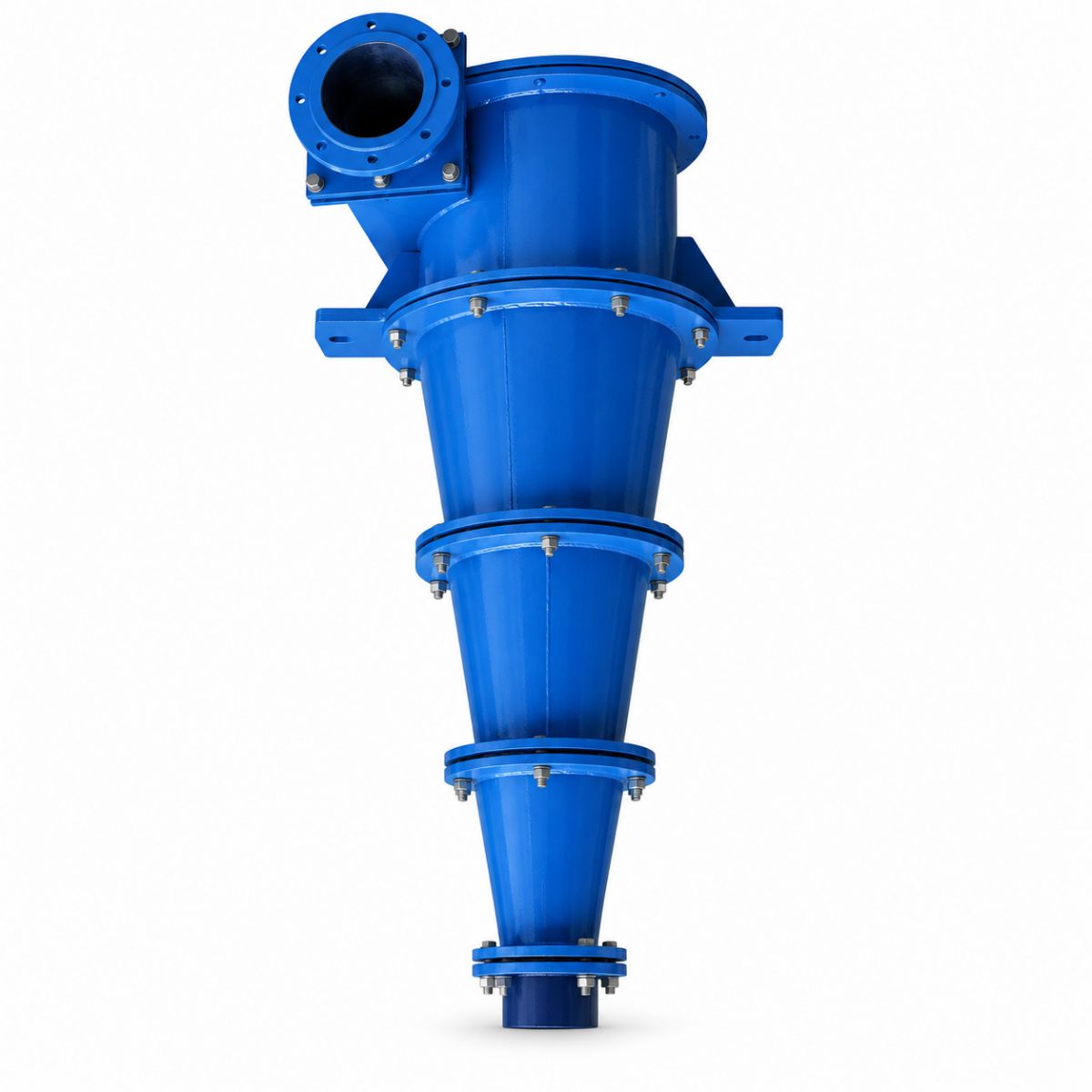

Гидроциклон ГЦР-360 для классификации и сгущения пульпы
ГЦР-360 — напорный цилиндроконический гидроциклон диаметром 360 мм. Его применяют в замкнутых циклах измельчения, на обогатительных фабриках и промывочных установках для разделения измельченных руд и другого минерального сырья по крупности, сгущения, обезвоживания и обесшламливания пульпы. Обозначение «ГЦР» указывает на исполнение с износостойкой резиновой футеровкой проточной части.
Рабочая точка зависит не только от типоразмера аппарата, но и от давления, плотности и гранулометрического состава питания, диаметров сливной и песковой насадок. Поэтому перед выставлением счета мы сверяем режим по исходным данным заказчика, а точное исполнение, комплектацию и гарантийные условия фиксируем в КП.
Технические характеристики ГЦР-360
Ниже приведены параметры типоразмера ГЦР-360. Для заказа они уточняются по паспорту выбранного изготовителя и требуемой технологической точке.
| Внутренний диаметр | 360 мм |
| Угол конуса | 20° |
| Эквивалентный диаметр питающего отверстия | 90 мм |
| Диаметр сливного отверстия | 115 мм |
| Сменные песковые насадки | 34, 48, 75 или 96 мм |
| Давление на входе | 0,03–0,25 МПа |
| Производительность в расчетной точке | не менее 95 м³/ч при 0,1 МПа и 40% твердого в питании |
| Ориентировочная крупность слива | 40–150 мкм; подтверждается расчетом по пульпе |
| Габариты типового исполнения, не более | 700 × 750 × 1900 мм |
| Масса типового исполнения, не более | 300 кг |
| Защита проточной части | сменная износостойкая резиновая футеровка |
| Монтаж | одиночный аппарат или батарейная гидроциклонная установка |
Как подобрать гидроциклон без ошибки
- Расход питания: укажите минимальный, рабочий и максимальный расход пульпы в м³/ч.
- Состав пульпы: нужны массовая доля твердого, плотность твердой фазы и гранулометрия питания.
- Требуемый продукт: задайте граничную крупность разделения и желаемое содержание твердого в сливе и песках.
- Гидравлика: укажите доступное давление, температуру, pH и наличие абразивных или химически активных компонентов.
- Монтаж: приложите схему обвязки, присоединительные размеры и отметьте одиночную либо батарейную установку.
Сравнение соседних типоразмеров ГЦР
| Параметр | ГЦР-250 | ГЦР-360 | ГЦР-500 |
|---|---|---|---|
| Производительность при 0,1 МПа и 40% твердого, не менее | 50 м³/ч | 95 м³/ч | 180 м³/ч |
| Питающее отверстие | 65 мм | 90 мм | 130 мм |
| Сливное отверстие | 80 мм | 115 мм | 150 мм |
| Песковые насадки | 24/34/48/75 мм | 34/48/75/96 мм | 48/75/96/150 мм |
| Габариты, не более | 600 × 650 × 1400 мм | 700 × 750 × 1900 мм | 900 × 1000 × 2500 мм |
| Масса, не более | 200 кг | 300 кг | 450 кг |
Применение и варианты поставки
Гидроциклон ГЦР-360 используют для рудной и угольной пульпы, промывки песков, подготовки тонкозернистого материала перед флотацией, гравитационным и магнитным обогащением, а также для обезвоживания перед фильтрами. Аппарат может работать отдельно либо в составе батареи с распределителем питания, общим сборником слива и системой поддержания давления.
Для меньшей подачи можно рассмотреть гидроциклон ГЦП-150 или ГЦПу-150; для высокоабразивных сред и большей производительности — гидроциклон ГЦК-710. Совместимость материала футеровки и технологической задачи подтверждается при подборе.
Вопросы по ГЦР-360
Чем ГЦР отличается от ГЦП?
ГЦР — исполнение с резиновой футеровкой, ГЦП — с полиуретановой. Выбор делают по абразивности, химическому составу и температуре пульпы, а также требованиям к ресурсу и ремонтопригодности.
Можно ли выбрать одну насадку только по требуемой крупности слива?
Нет. На разделение одновременно влияют давление, расход, доля и плотность твердого, гранулометрия питания, размеры сливного и пескового отверстий. Насадку подбирают по совокупности исходных данных.
Почему цена указана по запросу?
Стоимость зависит от изготовителя, материала и комплекта футеровки, набора насадок, присоединительного исполнения, количества аппаратов и состава батареи. После получения исходных данных мы фиксируем цену, срок и комплектность в коммерческом предложении.
Какие документы входят в поставку?
Перечень документации изготовителя, паспорт, гарантийные условия и закрывающие документы согласовываются и фиксируются в КП и договоре.
Технические характеристики
| Модель гидроциклона | ГЦР-360 |
| Тип гидроциклона | Напорный, с резиновой футеровкой |
| Назначение гидроциклона | Классификация, сгущение, обезвоживание и обесшламливание пульпы |
| Внутренний диаметр гидроциклона | 360 мм |
| Эквивалентный диаметр питающего отверстия | 90 мм |
| Производительность в расчетной точке | Не менее 95 м³/ч |
| Условия расчетной производительности | 0,1 МПа; содержание твердого 40% |
| Ориентировочная крупность слива | 40–150 мкм; уточняется расчетом |
| Масса, не более | 300 кг |
| Вариант установки | Одиночный аппарат или батарея гидроциклонов |
| Документация и гарантия | Состав и условия фиксируются в КП и договоре |
| Диаметр песковой насадки | 34; 48; 75; 96 мм |
| Рабочее давление на входе | 0,03–0,25 МПа |
| Материал футеровки | Износостойкая резина |
| Угол конуса | 20° |
| Диаметр сливного отверстия | 115 мм |
| Габаритные размеры, не более | 700 × 750 × 1900 мм |
