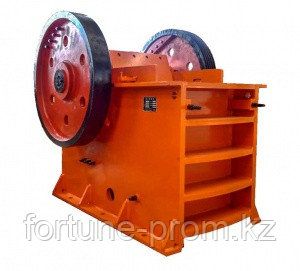

Щековая дробилка PE-900×1200 (132 кВт) — промышленный тяжелый класс
Щековая дробилка PE-900×1200 (европейский промышленный аналог отечественных тяжелых дробилок СМД) — высокопроизводительная камнедробильная установка со сложным качанием щеки, предназначенная для первичного (крупного) дробления горных пород, абразивных руд черных и цветных металлов, базальта, гранита, кварцита, доломита, известняка, а также железобетона с пределом прочности при сжатии до 320 МПа (коэффициент крепости по шкале Протодъяконова $f \le 16–18$).
Конструктивные преимущества и надежность узлов
Цельносварная термообработанная станина из низколегированной конструкционной стали с ребрами жесткости исключает остаточные напряжения и деформации при пиковых ударных нагрузках в забое.
Дробящие плиты подвижной и неподвижной щек изготовлены из аустенитной марганцовистой стали Гадфильда 110Г13Л с рифленым профилем, упрочняющейся в процессе ударно-абразивного дробления.
Легированный термоупрочненный вал установлен на массивных сферических двухрядных роликоподшипниках тяжелой серии (SKF / Timken) с надежной лабиринтной защитой от кварцевой пыли.
Механический клиновой механизм с упорными сухарями обеспечивает плавную настройку разгрузочной щели (95–165 мм). Сменная распорная плита безопасности предотвращает поломку вала при попадании металла.
Паспортные технические характеристики PE-900×1200
Сравнительная таблица щековых дробилок серии PE
Для подбора оптимальной модели под требования вашего карьера или дробильно-сортировочного комплекса (ДСК) сравните параметры типоразмеров серии PE:
📦 Складская программа броней и запчастей в Алматы
Для исключения простоев обогатительных фабрик и щебеночных карьеров ТОО «Fortune PROM» поддерживает на складе в Алматы полный перечень сменных и быстроизнашивающихся деталей:
- Дробящие плиты (подвижные и неподвижные): сталь 110Г13Л (Mn13, Mn18), оригинальная геометрия зубьев;
- Боковые футеровочные плиты: комплекты верхней и нижней клиновой футеровки;
- Распорные плиты безопасности и упорные сухари: предохранительные элементы от поломок;
- Эксцентриковые валы 40ХН2МА и сферические подшипники SKF/Timken: в сборе с лабиринтными уплотнениями;
- Пружины замыкания, тяги и клиновые регулировочные механизмы.
Часто задаваемые вопросы главных механиков и снабженцев (FAQ)
1. Какой фундамент и виброизоляция требуются под монтаж дробилки PE-900×1200?
Учитывая массу станка (52 т) и знакопеременные динамические нагрузки от качающейся щеки, монтаж выполняется на монолитный железобетонный фундамент с массой не менее чем в 4–5 раз превышающей вес дробилки (около 250 т). В проект закладываются демпфирующие прокладки из технической резины или дубового бруса, а также анкерные болты М48–М56. ТОО «Fortune PROM» предоставляет полный комплект строительных заданий и опалубочных чертежей фундамента.
2. Каков средний ресурс бронеплит из стали 110Г13Л при дроблении гранита?
При дроблении высокоабразивного гранита средней прочности (предел прочности 160–200 МПа) ресурс оригинального комплекта плит составляет от 800 до 1400 часов (переработка 150 000 – 250 000 тонн породы). Для продления срока службы предусмотрена возможность переворота плит на 180° при неравномерном износе нижней зоны.
3. Какие требования предъявляются к электросети и пуску двигателя 132 кВт?
Главный привод комплектуется трехфазным асинхронным электродвигателем 132 кВт (380 В). Для снижения пусковых токов и ударных нагрузок на клиноременную передачу и редуктор рекомендуется запуск через устройство плавного пуска (УПП) или частотный преобразователь (ПЧ) мощностью 160 кВт, которые также можно заказать в ТОО «Fortune PROM».
4. Как организован шефмонтаж, гарантийное и сервисное обслуживание в Казахстане?
Сервисные инженеры ТОО «Fortune PROM» выезжают на карьер заказчика по всем областям Казахстана: проверка готовности фундамента, выставка дробилки по уровню, регулировка натяжения ремней, заправка смазки и пусконаладка под холостой и рабочей нагрузкой. Гарантия — до 24 месяцев со дня ввода в эксплуатацию.
5. Какие закрывающие документы и сертификаты входят в комплект поставки?
Поставка сопровождается полным пакетом закрывающих документов: электронный счет-фактура (ЭСФ) с выделенным НДС 16%, товарная накладная, паспорт дробилки с отметкой ОТК, сертификат соответствия ТР ТС 010/2011 «О безопасности машин и оборудования», сертификат формы СТ-КЗ/СТ-1 (при наличии) и официальный гарантийный талон ТОО «Fortune PROM».
Требуется расчет технологической схемы или ТКП на PE-900×1200?
Инженеры Fortune PROM рассчитают баланс фракций, подберут питатель и грохот под ваше месторождение.
Технические характеристики
| Частота вращения эксцентрикового вала | 200 об/мин |
| Соответствие стандартам | ГОСТ 27412-93, ТР ТС 010/2011, ТР ТС 020/2011, ISO 9001:2015 |
| Официальная гарантия | 12–24 месяца со склада в Алматы |
| Размер загрузочного отверстия | 900 × 1200 мм |
| Максимальный размер куска питания | до 750 мм |
| Габаритные размеры (Д × Ш × В) | 3789 × 2826 × 3025 мм |
| Классификация по ГОСТ 27412-93 | ЩДС-9×12 (тяжелый класс со сложным качанием) |
| Диапазон регулирования выходной щели | 95 – 165 мм |
| Напряжение питания / частота | 380 В / 50 Гц (3 фазы) |
| Максимальный предел прочности породы | до 320 МПа (по Протодъяконову f ≤ 16–18) |
| Материал дробящих плит (футеровки) | Высокомарганцевая сталь 110Г13Л (Mn13Cr2 / Mn18Cr2) |
| Материал эксцентрикового вала | Кованая легированная сталь 40ХН2МА / 42CrMo |
| Мощность электродвигателя | 132 кВт |
| Тип подшипников | Сферические двухрядные роликовые (SKF / Timken) |
| Масса станка без привода | 52 000 кг (52 т) |
| Масса в сборе с приводом | 54 500 кг |
| Способ регулировки щели | Механический клиновой / гидравлический |
| Система защиты от недробимых тел | Шарнирно-распорная плита безопасности |
| Производительность | 140 – 260 т/ч (100 – 190 м³/ч) |
| МОДЕЛЬ | PE-900×1200 (PE900*1200) |
| Климатическое исполнение | УХЛ4 / У1 по ГОСТ 15150-69 (от -40°C до +45°C) |
| Дробимый материал | Гранит, базальт, диабаз, кварцит, руды черных и цветных металлов, известняк, доломит, железобетон |
