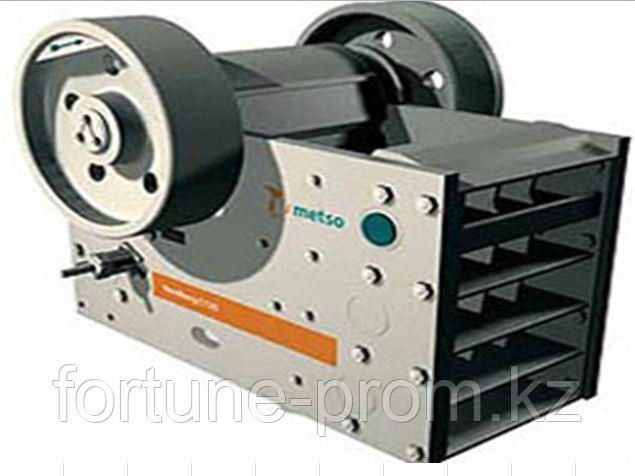

Щековая дробилка европейского типа (Европа) — тяжелая JC серия
Щековая дробилка европейского типа серии JC представляет собой новейшее поколение дробильного оборудования со сложным качанием щеки, спроектированное по передовым машиностроительным стандартам ЕС (аналог Metso C-series / Sandvik CJ). Дробилка предназначена для первичного и вторичного дробления сверхтвердых и абразивных горных пород (гранит, базальт, диабаз, кварцит, железная руда, доломит) с пределом прочности при сжатии до 350 МПа.
Инженерные преимущества и конструктив европейского стандарта
Передняя и задняя стенки соединены с боковыми монолитными плитами высокопрочными болтами с контролируемым натягом. Отсутствие сварных швов исключает концентраторы остаточных напряжений и предотвращает усталостные микротрещины рамы.
Оптимизированный угол наклона подвижной щеки и увеличенная глубина камеры обеспечивают непрерывный гравитационный захват крупнокускового питания без «подскакивания» камней, повышая производительность на 15–20% при меньшем износе.
В отличие от ручной клиновой регулировки, европейская серия комплектуется двухсторонней гидростанцией: изменение щели под требуемую фракцию занимает не более 5 минут нажатием кнопки на пульте управления.
Все четыре подшипника имеют одинаковый увеличенный типоразмер, закрыты монолитными литыми стальными буксами с лабиринтными уплотнениями, что продлевает ресурс эксцентрикового вала до 45 000 моточасов.
Сравнительная таблица типоразмеров европейской серии JC
| Модель | Входной зев, мм | Макс. кусок, мм | Выходная щель, мм | Произв-ть, т/ч | Мощность, кВт | Масса, т |
|---|---|---|---|---|---|---|
| JC-760 | 760 × 1000 | 620 | 50 – 150 | 80 – 240 | 75 – 90 | 16.5 |
| JC-840 | 840 × 1060 | 680 | 70 – 180 | 120 – 320 | 90 – 110 | 22.0 |
| JC-1000 | 1000 × 1200 | 800 | 90 – 200 | 160 – 420 | 110 – 132 | 31.5 |
| JC-1100 | 1100 × 1200 | 850 | 100 – 220 | 200 – 480 | 132 – 160 | 38.0 |
| JC-1200 | 1200 × 1500 | 930 | 120 – 250 | 280 – 500 | 160 – 200 | 56.0 |
📦 Складская программа расходных частей в Алматы (сталь 110Г13Х2ЛТ / Hardox 500)
ТОО «Fortune PROM» поддерживает постоянный неснижаемый запас быстроизнашиваемых бронеплит, клиньев и подшипников для европейских дробилок:
- Дробящие подвижные и неподвижные плиты с рифленым и прямым профилем зуба (сплав 110Г13Л и 110Г13Х2ЛТ с титановым карбидным армированием);
- Боковые футеровочные клинья и щековые пластины защиты рамы;
- Гидравлические цилиндры регулировки выходной щели с датчиками давления;
- Комплекты сферических подшипников SKF / Timken и лабиринтных сальниковых уплотнений.
Часто задаваемые вопросы главных инженеров и механиков (FAQ)
Чем европейская щековая дробилка серии JC превосходит традиционные дробилки?
Главные отличия: моноблочная разборная рама без сварки (на болтах), гидравлическая регулировка выходной щели клиньями за 5 минут вместо часов ручной работы, V-образная геометрия зева с более глубокой камерой (увеличение выхода готовой фракции до 20%) и одинаковые увеличенные подшипники SKF на обоих узлах эксцентрика.
Какой ресурс работы у бронеплит при дроблении высокоабразивного гранита?
При прочности гранита до 250–300 МПа и содержании кремнезема (SiO₂) свыше 65% ресурс бронеплит из высокомарганцевой стали 110Г13Х2ЛТ составляет от 800 до 1400 часов непрерывной работы. Возможность реверсивного переворота плит (вверх ногами) продлевает общий срок службы комплекта на 40–50%.
Какие документы предоставляются при поставке оборудования?
Поставка сопровождается полным комплектом закрывающей документации: паспорт завода-изготовителя, руководство по эксплуатации и регламенту ТО на русском языке, декларация соответствия ТР ТС 010/2011 «О безопасности машин и оборудования», сертификат формы СТ-1/сертификат происхождения, электронный счет-фактура (ЭСФ) с официальным казахстанским НДС 16% и гарантийный талон ТОО «Fortune PROM».
Осуществляется ли шефмонтаж и пусконаладочные работы на объекте заказчика?
Да, выездная сервисно-инженерная служба ТОО «Fortune PROM» осуществляет шефмонтаж на фундамент, выставление соосности шкивов, подключение гидростанции клинового зажима, вибродиагностику и первый пуск под нагрузкой на карьере или обогатительной фабрике заказчика в любом регионе Казахстана.
Каковы условия и сроки доставки в регионы Казахстана?
Оборудование со склада в Алматы отгружается в течение 24 часов после согласования договора. Доставка тралами или железнодорожными платформами в Астану, Караганду, Шымкент, Актобе, Атырау, Усть-Каменогорск, Костанай занимает от 2 до 6 суток.
Требуется расчет технологической схемы или подбор типоразмера дробилки?
Инженеры Fortune PROM подготовят официальное коммерческое предложение с чертежами и расчетом производительности в течение 2 часов.
Технические характеристики
| Соответствие стандартам | Директива ЕС машиностроения 2006/42/EC (CE), ТР ТС 010/2011, ISO 9001:2015, ГОСТ 27412-93 |
| Официальная гарантия | 12–24 месяца со склада в Алматы |
| Размер загрузочного отверстия | от 500 × 750 мм до 1200 × 1500 мм |
| Максимальный размер куска питания | до 930 мм |
| Конструкция станины | Модульная разборная без сварных швов (высокопрочные болтовые соединения) |
| Комплектация при поставке | Паспорт завода, гидростанция клиновой регулировки, гарантийный талон, ЭСФ с НДС 16% |
| Номинальная производительность | 50 – 500 т/ч |
| Классификация по ГОСТ 27412-93 | Дробилка щековая крупного и среднего дробления (ЩДП/ЩДС) |
| Тип оборудования | Щековая дробилка европейского типа со сложным качанием щеки |
| Диапазон регулирования выходной щели | 40 – 250 мм |
| Максимальный предел прочности породы | до 350 МПа (базальт, гранит, кварцит, диабаз, ферросплавы) |
| Страна производитель | Европейский союз / КНР (лицензионное производство CE / ISO) |
| Материал дробящих плит (футеровки) | Высокомарганцовистая сталь 110Г13Л / 110Г13Х2ЛТ с титаном |
| Материал эксцентрикового вала | Кованая легированная сталь 42CrMo / 40ХН2МА высокой вязкости |
| Мощность электродвигателя | 55 – 200 кВт (1500 об/мин, 380/660 В) |
| Тип подшипников | Сферические роликовые двухрядные подшипники SKF / Timken увеличенного типоразмера |
| Степень защиты IP | IP55 / IP65 (пыле-влагозащищенное исполнение) |
| Способ регулировки щели | Двухсторонний гидравлический клиновой привод (быстрая настройка) |
| Система защиты от недробимых тел | Гидравлический предохранительный клапан с автоматическим сбросом |
| Климатическое исполнение | У2 / УХЛ4 по ГОСТ 15150-69 (-40°C ... +45°C) |
