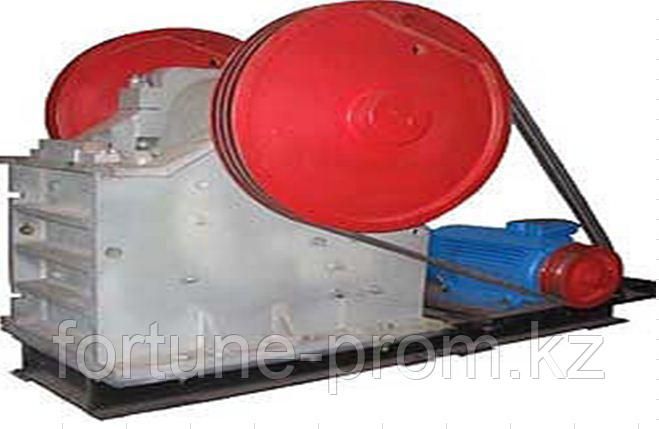

Щековые дробилки серии PE / PEX (Китай) — первичное и мелкое дробление
Щековые дробилки серии PE (первичное дробление) и PEX (вторичное мелкое дробление) — самое востребованное и экономически эффективное дробильное оборудование заводского производства КНР. Предназначены для дробления горных пород, речного гравия, гранита, базальта, строительного лома и железобетона с пределом прочности на сжатие до 320 МПа. Дробилки отличаются простотой конструкции, высокой ремонтопригодностью и доступностью расходных плит.
Конструктивные особенности и надежность агрегатов PE / PEX
Серия PE имеет глубокую вертикальную камеру для первичного разрушения крупных глыб (вход до 750 мм), а серия PEX с удлиненным широким зевом обеспечивает тонкое вторичное измельчение до фракций 10–40 мм.
Симметричная форма подвижной и неподвижной бронеплит позволяет переворачивать их при износе нижней кромки, увеличивая срок службы одного комплекта в 1.8–2 раза.
Вал проходит ковку, термообработку и ультразвуковой контроль сплошности металла, что предотвращает излом шейки даже при максимальных циклических перегрузках в забое.
Стоимость щековых дробилок PE/PEX в 1.5–2 раза ниже западных аналогов при сравнимой производительности, что делает их лучшим выбором для дробильно-сортировочных комплексов в РК.
Сравнительная таблица типоразмеров серии PE и PEX
| Модель | Входной зев, мм | Макс. кусок, мм | Выходная щель, мм | Произв-ть, т/ч | Мощность, кВт | Масса, т |
|---|---|---|---|---|---|---|
| PE-250×400 | 250 × 400 | 210 | 20 – 60 | 5 – 20 | 15.0 | 2.8 |
| PE-400×600 | 400 × 600 | 350 | 40 – 100 | 16 – 60 | 30.0 | 7.0 |
| PE-600×900 | 600 × 900 | 500 | 65 – 160 | 50 – 160 | 75.0 | 17.0 |
| PEX-250×1000 (мелкая) | 250 × 1000 | 210 | 10 – 40 | 15 – 50 | 30.0 | 7.2 |
| PEX-300×1300 (мелкая) | 300 × 1300 | 250 | 10 – 45 | 20 – 90 | 55.0 | 11.5 |
📦 Склад запасных частей для дробилок PE / PEX в Алматы
На складе ТОО «Fortune PROM» постоянно в наличии оригинальные комплектующие заводского литья:
- Подвижные и неподвижные зубчатые дробящие плиты из стали 110Г13Л для PE-250×400, PE-400×600, PE-600×900, PEX-250×1000;
- Боковые защитные плиты (щеки футеровки рамы);
- Чугунные распорные плиты безопасности, регулировочные сухари и клинья;
- Возвратные цилиндрические пружины и натяжные штанги.
Часто задаваемые вопросы по китайским дробилкам PE / PEX (FAQ)
В чем принципиальное отличие серии PE от PEX?
Серия PE (Primary European) разработана для первичного крупного дробления — имеет глубокий зев и большой ход щеки для разрушения скального камня до 750 мм. Серия PEX (Fine Crusher) предназначена для вторичной стадии: ее входное отверстие широкое и узкое (например, 250×1000 мм), что обеспечивает выход мелкого щебня фракции 10–40 мм с высоким коэффициентом лещадности кубовидной формы.
Как осуществляется регулировка выходной щели на дробилках PE?
Регулировка производится набором калиброванных прокладок либо клиновым регулировочным блоком, расположенным за упором распорной плиты. Это позволяет быстро настраивать гранулометрический состав готовой продукции под требования ГОСТ.
Предоставляется ли официальная гарантия и ЭСФ с НДС 16%?
Да, ТОО «Fortune PROM» является прямым официальным импортером заводского оборудования КНР. Все дробилки поставляются с гарантией 12–24 месяца, паспортом качества, руководством на русском языке и полным пакетом закрывающих бухгалтерских документов (ЭСФ с официальным казахстанским НДС 16%).
Каковы сроки доставки оборудования по Республике Казахстан?
Дробилки серии PE/PEX в наличии на складе в Алматы. Отгрузка осуществляется транспортными компаниями и автотранспортом во все регионы РК (Астана, Шымкент, Караганда, Актобе, Атырау, Павлодар, Усть-Каменогорск) в течение 2–5 дней.
Нужна консультация по подбору дробилки PE / PEX под ваши задачи?
Инженеры Fortune PROM рассчитают производительность и направят КП с ценой и сроками доставки за 2 часа.
Технические характеристики
| Соответствие стандартам | ТР ТС 010/2011, ISO 9001:2015, ГОСТ 27412-93 |
| Официальная гарантия | 12–24 месяца со склада в Алматы |
| Размер загрузочного отверстия | от 150 × 250 мм до 900 × 1200 мм (PE) / до 300 × 1300 мм (PEX) |
| Максимальный размер куска питания | от 125 до 750 мм (в зависимости от типоразмера) |
| Конструкция станины | Низколегированная конструкционная сталь Q355D с ребрами жесткости |
| Базовые типоразмеры в линейке | PE-150×250, PE-250×400, PE-400×600, PE-600×900, PEX-250×1000 |
| Комплектация при поставке | Паспорт завода, сертификат качества, инструкция по эксплуатации, ЭСФ с НДС 16% |
| Номинальная производительность | от 3 до 260 т/ч |
| Классификация по ГОСТ 27412-93 | Дробилка щековая со сложным качанием подвижной щеки |
| Тип оборудования | Щековая камнедробилка серии PE (крупное) и PEX (мелкое/вторичное дробление) |
| Диапазон регулирования выходной щели | 10 – 40 мм (серия PEX) / 20 – 165 мм (серия PE) |
| Максимальный предел прочности породы | до 320 МПа (базальт, гранит, кварцит, габбро, гравий, бетон) |
| Страна производитель | КНР (Китай) |
| Материал дробящих плит (футеровки) | Высокомарганцовистая износостойкая сталь 110Г13Л (Hadfield Steel) |
| Материал эксцентрикового вала | Кованая термообработанная легированная сталь 40Cr / 40Х |
| Мощность электродвигателя | от 5.5 до 132 кВт (380 В, 50 Гц) |
| Тип подшипников | Усиленные двухрядные сферические роликоподшипники повышенной грузоподъемности |
| Степень защиты IP | IP54 / IP55 (пыле-влагозащищенное исполнение) |
| Способ регулировки щели | Механический прокладочный / винтовой клиновой блок |
| Система защиты от недробимых тел | Предохранительная распорная пластина безопасности (чугун) |
| Климатическое исполнение | У2 / УХЛ4 по ГОСТ 15150-69 (-40°C ... +45°C) |
