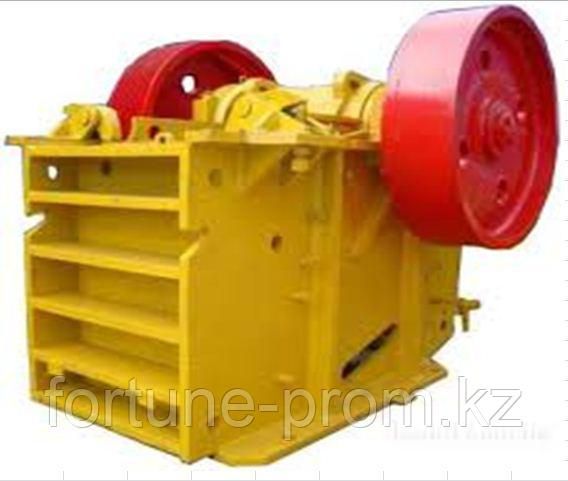

Щековые дробилки серии СМД (Россия) — СМД-108, СМД-109, СМД-110А
Щековые дробилки серии СМД (Россия) — классические высоконадежные камнедробильные агрегаты по ГОСТ 27412-93 со сложным движением подвижной щеки. Применяются для крупного и среднего дробления горных пород с пределом прочности при сжатии до 300 МПа (базальт, гранит, гравий, кварцит, песчаник, доломит, руды). Оборудование сертифицировано по регламентам ТР ТС 010/2011 и адаптировано к тяжелым условиям эксплуатации на карьерах Казахстана.
Конструктивная надежность и эксплуатационные преимущества серии СМД
Станина отливается из конструкционной стали 25Л или сваривается из толстолистового проката с последующим термическим отжигом для снятия напряжений, гарантируя сохранение геометрии узлов при многолетней работе.
При случайном попадании недробимого металлического предмета (зуб ковша, буровая коронка) распорная плита из серого чугуна мгновенно ломается по расчетному сечению, сохраняя дорогостоящий эксцентриковый вал и шатун.
Двухрядные радиальные роликовые сферические подшипники тяжелой серии с надежными лабиринтными уплотнениями полностью защищены от проникновения кварцевой и каменной пыли.
Высокомарганцовистая сталь 110Г13Л обладает свойством самоупрочнения (наклепа) рабочей поверхности под ударными нагрузками от 200 до 500 HB, обеспечивая максимальный ресурс на абразивных породах.
Технические характеристики щековых дробилок серии СМД (ГОСТ 27412-93)
| Модель дробилки | Размер зева, мм | Макс. кусок, мм | Выходная щель, мм | Произв-ть, т/ч | Мощность, кВт | Масса, т |
|---|---|---|---|---|---|---|
| СМД-108А-Р | 250 × 400 | 210 | 20 – 60 | 12 – 30 | 18.5 | 4.5 |
| СМД-109А-Р | 400 × 900 | 340 | 40 – 90 | 25 – 65 | 45.0 | 12.5 |
| СМД-110А | 600 × 900 | 500 | 75 – 130 | 60 – 140 | 75.0 | 18.5 |
| СМД-111 (ЩДП-9×12) | 900 × 1200 | 750 | 100 – 180 | 140 – 260 | 132.0 | 52.0 |
| СМД-118 (ЩДП-12×15) | 1200 × 1500 | 1000 | 130 – 220 | 250 – 450 | 160.0 | 110.0 |
📦 Склад запасных частей для дробилок СМД в Алматы
На складе ТОО «Fortune PROM» постоянно поддерживается полный номенклатурный ряд сменных деталей:
- Плиты дробящие неподвижные и подвижные для СМД-108, СМД-109, СМД-110 (чертежи 104.91.01.002, 104.92.01.002);
- Плиты распорные передние и задние (чугун СЧ20);
- Сухари распорных плит, клинья регулировочные, тяги пружин и пружины оттяжные;
- Подшипники роликовые радиальные сферические двухрядные (ГОСТ).
Часто задаваемые вопросы по дробилкам серии СМД (FAQ)
В чем разница между моделями СМД-108 и СМД-109?
СМД-108 имеет зев 250×400 мм (кусок до 210 мм, мощность 18.5 кВт, производительность до 30 т/ч) и чаще применяется для среднего дробления или небольших производств щебня. СМД-109 имеет более крупный зев 400×900 мм (кусок до 340 мм, мощность 45 кВт, производительность до 65 т/ч) и служит первичной ступенью на средних карьерах.
Как дробилка СМД защищена от поломки при заклинивании металлом?
В кинематической цепи установлена литая чугунная распорная плита. При возникновении разрушающих усилий (недробимый предмет) она мгновенно ломается, предотвращая повреждение шатуна, эксцентрикового вала и подшипников. Замена плиты занимает 30–40 минут прямо на объекте.
Предоставляется ли официальная гарантия и закрывающие документы?
Да, оборудование поставляется с полным пакетом: паспорт завода, руководство по эксплуатации, гарантийный талон на 12–24 месяца, электронная счет-фактура (ЭСФ) с казахстанским НДС 16% и накладные.
Каковы сроки доставки оборудования по Республике Казахстан?
Дробилки СМД и комплектующие в наличии на складе в Алматы. Отгрузка осуществляется транспортными компаниями и автотранспортом во все регионы РК (Астана, Шымкент, Караганда, Актобе, Усть-Каменогорск) в течение 2–5 дней.
Требуется поставка дробилки СМД или расчет комплекта запасных частей?
Инженеры ТОО «Fortune PROM» предоставят детальное КП и счет с НДС 16% в кратчайшие сроки.
Технические характеристики
| Соответствие стандартам | ГОСТ 27412-93, ТР ТС 010/2011 "О безопасности машин и оборудования" |
| Официальная гарантия | 12–24 месяца со склада в Алматы |
| Размер загрузочного отверстия | от 250 × 400 мм до 600 × 900 мм |
| Максимальный размер куска питания | 210 мм (СМД-108), 340 мм (СМД-109), 500 мм (СМД-110А) |
| Конструкция станины | Цельнолитая сталь 25Л / толстолистовая сварная с термическим отжигом |
| Базовые типоразмеры в линейке | СМД-108А-Р (250×400), СМД-109А-Р (400×900), СМД-110А (600×900) |
| Комплектация при поставке | Паспорт завода, руководство по эксплуатации, запасная распорная плита, ЭСФ с НДС 16% |
| Номинальная производительность | 12 – 150 т/ч |
| Классификация по ГОСТ 27412-93 | Тяжелая промышленная дробилка серии СМД (ЩДС-4×9 / ЩДС-6×9) |
| Тип оборудования | Щековая камнедробилка со сложным/простым движением щеки |
| Диапазон регулирования выходной щели | 20 – 130 мм |
| Максимальный предел прочности породы | до 300 МПа (базальт, гранит, гравий, кварцит, известняк) |
| Страна производитель | Россия |
| Материал дробящих плит (футеровки) | Высокомарганцовистая износостойкая сталь 110Г13Л (ГОСТ 977-88) |
| Материал эксцентрикового вала | Кованая легированная сталь 40ХН2МА / 40Х с закалкой |
| Мощность электродвигателя | 18.5 – 75 кВт (1000/1500 об/мин, 380 В) |
| Тип подшипников | Тяжелые радиальные роликовые сферические двухрядные подшипники ГОСТ 5721-75 |
| Степень защиты IP | IP54 / IP55 (пылезащищенное исполнение) |
| Способ регулировки щели | Механический винтовой клиновой блок с набором прокладок |
| Система защиты от недробимых тел | Разрушающаяся предохранительная чугунная распорная плита |
| Климатическое исполнение | У2 / УХЛ4 по ГОСТ 15150-69 (-40°C ... +45°C) |
