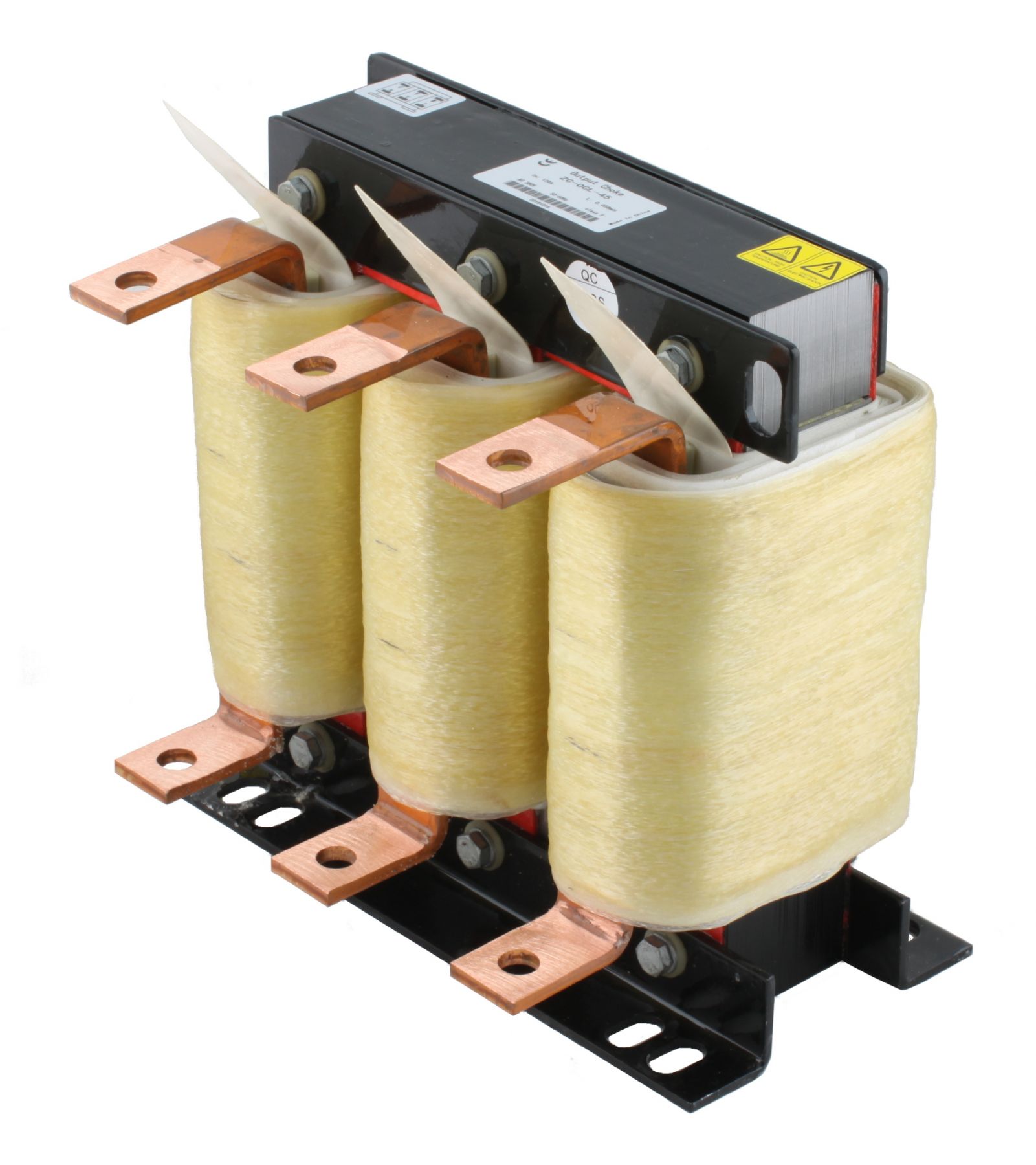

Дроссель трёхфазный INNOVERT ZC-OCL-75, ток 200 А

Технические характеристики:

• Бренд: INNOVERT
• Высота, мм: 220
• Длина, мм: 88
• Ширина, мм: 170
• Степень защиты, IP: IP 00
• Тип: Дроссель
• Мощность, кВт: 75.0
• Напряжение вход, В: 380 В
• Частота сети, Гц: 50/60 Гц
• Температура эксплуатации: -25°С…+45°С (без обледенения)
• Номинальный ток, А: 200
• Класс изоляции: F (155С)
• Серия: ZC-OCL
• Электрическая прочность изоляции: 3000 В, 50 Гц
• Температура перегрева, С: 45°С
• Индуктивность, мГн: 0.035

Дроссель трёхфазный INNOVERT ZC-OCL-75, ток 200 А

Рекомендации по применению дросселей для преобразователей частоты (ПЧ)

Для обеспечения надежной работы и защиты преобразователя частоты от повреждений рекомендуется использование входных и выходных дросселей. Ниже приведены случаи, когда их установка является обязательной или настоятельно рекомендуется.

1. Входные дроссели

Назначение: Защита преобразователя от импульсных перенапряжений и значительного дисбаланса фазных напряжений (более 2%) в сети питания.

Когда необходимо устанавливать:

• Обязательно: Для ПЧ мощностью 37 кВт и выше, поставляемых нашей компанией.

• Рекомендуется: При наличии одного или нескольких из следующих факторов риска:

  • Работа рядом с мощным силовым оборудованием (другие приводы, выпрямители, корректоры коэффициента мощности).

  • Частые пуски электродвигателей напрямую от сети (через магнитные пускатели или софт-стартеры).

  • Нестабильность в системе электроснабжения.

  • Использование сварочного оборудования вблизи ПЧ.

Важное замечание по гарантии:
Повреждения ПЧ, вызванные импульсными перенапряжениями или некачественным напряжением питания, не являются гарантийными случаями. Отсутствие входного дросселя при эксплуатации в "плохой" сети может послужить основанием для отказа в гарантийном обслуживании.

2. Выходные дроссели

Назначение: Защита преобразователя от повреждений, связанных с длинной моторной линией, работой на несколько двигателей и короткими замыканиями.

Когда необходимо устанавливать:

• При большой длине кабеля до двигателя:

  • Более 30 метров для кабеля любого типа.

  • Более 45 метров для неэкранированного кабеля.

  • (Точные значения в зависимости от мощности указаны в разделе «Документация»).

• При питании нескольких двигателей от одного ПЧ:

  • Схема "Веер": Все кабели двигателей подключены непосредственно к выходу ПЧ. Установка дросселей обязательна.

  • Схема "Шлейф": От ПЧ отходит один общий кабель, к которому двигатели подключены последовательно. Установка дросселей настоятельно рекомендуется.

Дополнительное преимущество:
Выходные дроссели значительно снижают вероятность выхода из строя преобразователя при коротких замыканиях в цепи двигателя, включая замыкания на землю.
