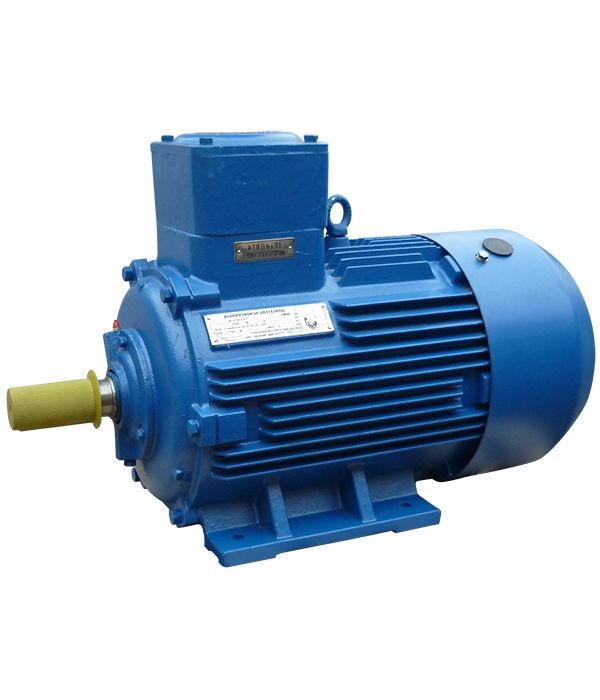

Трехфазный асинхронный электродвигатель АИР 180 S4 (22 кВт, 1500 об/мин, 380/660В)
АИР 180 S4 (5АИ 180 S4) (заводские кросс-номера: AI52180, AI18051, FP-AIR-180S4-22KW) — высоконадежный общепромышленный трехфазный электродвигатель с короткозамкнутым ротором. Разработан для непрерывного тяжелого режима эксплуатации S1 (24/7) от трехфазной сети 380/660 В (50 Гц). Двигатель изготовлен в ударопрочном чугунном корпусе марки СЧ20 с развитым оребрением, оснащен статорной обмоткой из 100% электротехнической меди с термостойкой изоляцией класса F (до +155°C) и прецизионными подшипниковыми узлами. Широко применяется для привода консольных и сетевых насосов (К, КМ, 1Д, ЦНС), промышленных центробежных вентиляторов (ВР, ВЦ), винтовых компрессоров, ленточных транспортеров, питателей и конусных дробилок.
Электротехнические и эксплуатационные характеристики АИР 180 S4
| Электротехнический / Механический параметр | Паспортное значение по ГОСТ 31606-2012 | Инженерные примечания и нормы |
|---|---|---|
| Номинальная полезная мощность | 22.0 кВт (30.0 л.с.) | Номинал на валу в режиме S1 (непрерывный) |
| Частота вращения (синхронная / номинальная) | 1500 об/мин / 1470 об/мин | Число пар полюсов $2p = 4$, скольжение 2.0% |
| Напряжение питания / Схема включения | 380 В (Δ) / 660 В (Y), 3 фазы, 50 Гц | 6 клемм в коробке выводов (БРНО) |
| Номинальный рабочий ток ($I_н$) | 43.5 А (при 380 В) / 25.1 А (при 660 В) | Энергоэффективная работа при полной нагрузке |
| Кратность пускового тока ($I_п / I_н$) | 7.0 ($I_п \approx 305$ А) | Прямой пуск или переключение «звезда-треугольник» |
| Номинальный вращающий момент ($M_н$) | 142.8 Н·м | Расчетная формула: $M = 9550 \times (P / n)$ |
| Кратность пускового момента ($M_п / M_н$) | 2.2 ($M_п \approx 314$ Н·м) | Надежный старт под нагрузкой насоса/вентилятора |
| Кратность максимального момента ($M_{max} / M_н$) | 2.5 ($M_{max} \approx 357$ Н·м) | Высокая перегрузочная способность |
| Коэффициент полезного действия (КПД) | 91.5% (класс энергоэффективности IE2) | Низкие тепловые потери в сердечнике |
| Коэффициент мощности ($\cos\varphi$) | 0.86 | Минимальный расход реактивной мощности |
| Степень защиты корпуса и коробки выводов | IP55 по ГОСТ 14254-2015 | Полная защита от пыли и водяных струй |
| Класс нагревостойкости изоляции | Класс F (до +155 °C) | Превышение температуры обмотки по классу B |
| Масса электродвигателя (IM 1081) | 175.0 кг | Массивный чугунный корпус СЧ20 |
Схема подключения к электросети и выбор силового оборудования
Схема «Треугольник» (Δ) — 380 В
Стандартная схема прямого включения в 3-фазную сеть 380 В. Перемычки в коробке выводов (БРНО) соединяют клеммы параллельно: U1-W2, V1-U2, W1-V2.
- Рабочий ток: 43.5 А
- Кабель питания (медь): 3×16 + 1×10 мм² (трасса до 50 м)
- Автоматический выключатель: 63 А – 80 А (кривая D)
- Тепловое реле защиты: диапазон уставки 40 – 50 А
Схема «Звезда» (Y) — 660 В / Пуск Y-Δ
Применяется для прямого включения в сеть 660 В (горнодобывающие карьеры, ГОКи) либо для двухступенчатого запуска от сети 380 В через пусковой шкаф «звезда-треугольник».
- Рабочий ток при 660 В: 25.1 А
- Пусковой ток при переключении Y-Δ: снижается с 305 А до ~100 А
- Устройство плавного пуска (УПП): номинал 22 кВт / 50 А
- Частотный преобразователь: 22 кВт (перегрузка 150%)
Габаритно-присоединительные размеры двигателя АИР 180 S4
| Конструктивный узел | Обозначение по ГОСТ | Размер, мм | Характеристики сопряжения |
|---|---|---|---|
| Высота оси вращения вала | $h$ | 180 мм | Базовый типоразмер корпуса АИР 180 |
| Диаметр цилиндрического конца вала | $d_1$ | 48 мм | Поле допуска $k6$, центровое отверстие М16 |
| Длина выступающего конца вала | $l_1$ | 110 мм | Под полумуфту или клиноременный шкив |
| Размеры призматической шпонки | $b_1 \times h_1 \times l$ | 14 × 9 × 90 мм | ГОСТ 23360-78, глубина паза вала 5.5 мм |
| Расстояние между центрами отверстий лап (поперек) | $b_{10}$ | 279 мм | Стандартное крепление на фундаментную раму |
| Расстояние между центрами отверстий лап (вдоль) | $l_{10}$ | 203 мм | Исполнение S (Short, короткий сердечник) |
| Диаметр крепежных отверстий в лапах | $d_{10}$ | 15 мм | Под крепежные болты М12 класса прочности 8.8 |
| Диаметр центрирующего буртика фланца (IM 2081/3081) | $d_{25}$ | 250 мм | Фланцевое крепление FT250 / FF300 |
| Габаритная длина двигателя (IM 1081) | $l_{30}$ / $l_{33}$ | ~695 мм | С учетом защитного кожуха вентилятора |
Сравнительный анализ линейки электродвигателей 1500 об/мин (15–30 кВт)
| Модель двигателя | Мощность, кВт | Ток $I_н$ (380В), А | Крутящий момент $M_н$ | Диаметр вала, мм | КПД, % | Масса, кг |
|---|---|---|---|---|---|---|
| АИР 160 S4 | 15.0 кВт | 30.5 А | 98.0 Н·м | 42 мм | 90.0% | 115 кг |
| АИР 160 М4 | 18.5 кВт | 37.0 А | 120.5 Н·м | 42 мм | 91.0% | 130 кг |
| АИР 180 S4 (Текущая модель) | 22.0 кВт | 43.5 А | 142.8 Н·м | 48 мм | 91.5% | 175 кг |
| АИР 180 М4 | 30.0 кВт | 58.5 А | 195.0 Н·м | 48 мм | 92.0% | 190 кг |
Часто задаваемые вопросы главных энергетиков и механиков (FAQ)
1. В чем отличие между сериями АИР 180 S4 и 5АИ 180 S4?
Обе серии изготавливаются по единому государственному стандарту ГОСТ 31606-2012 и полностью взаимозаменяемы. У них одинаковые габаритно-присоединительные размеры (диаметр вала 48 мм, высота оси вращения 180 мм, расстояние между отверстиями лап $279\times203$ мм), идентичные параметры мощности (22 кВт), частоты вращения (1500 об/мин) и высокий КПД 91.5%.
2. Требуется ли устройство плавного пуска (УПП) для двигателя 22 кВт?
Прямой пуск двигателя возможен, однако пусковой ток при этом достигает ~305 А. Для снижения броска тока и предотвращения гидравлических ударов в насосных трубопроводах рекомендуется запуск через устройство плавного пуска (УПП), переключение «звезда-треугольник» (ток снижается до ~100 А) либо через частотный преобразователь 22 кВт.
3. Каковы особенности обслуживания подшипниковых узлов?
В двигателе АИР 180 S4 установлены высококачественные шариковые подшипники (типоразмеры 6311 / 6312). Подшипниковые узлы защищены армированными сальниками от проникновения пыли и влаги. Подшипниковые щиты снабжены пресс-масленками (тавотницами) для регламентного добавления смазки каждые 3000 часов наработки без демонтажа двигателя.
4. Какие документы и паспорта предоставляются при отгрузке?
Вместе с электродвигателем передается заводской паспорт изделия с серийным номером, штампом ОТК о проведении стендовых испытаний, сертификат соответствия Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», гарантийный талон на 24 месяца, электронная счет-фактура (ЭСФ с НДС 16%) и накладная.
5. Каковы сроки доставки со склада в Алматы по городам Казахстана?
Электродвигатели АИР 180 S4 находятся в наличии на складе ТОО «Fortune PROM» в г. Алматы. Отгрузка транспортным компаниям осуществляется в день поступления оплаты. Доставка в Астану, Шымкент, Караганду занимает 1–3 дня; в Актобе, Атырау, Павлодар, Усть-Каменогорск — 3–5 рабочих дней. Возможен самовывоз со склада.
6. Поддерживает ли двигатель регулирование скорости частотным преобразователем?
Да, статорная обмотка со сплошной пропиткой выдерживает импульсные перенапряжения ШИМ частотных инверторов. Двигатель уверенно работает в диапазоне частот от 20 до 60 Гц (600 – 1800 об/мин). При длительной непрерывной работе на частотах ниже 25 Гц под номинальным моментом рекомендуется опциональная установка узла принудительного охлаждения (наездника).
Запросить счет с НДС на электродвигатель АИР 180 S4
Специалисты департамента электропривода ТОО «Fortune PROM» подготовят официальный счет на оплату с НДС 16%, договор поставки и согласуют доставку до вашего объекта в течение 15 минут.
Технические характеристики
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный, 24/7) |
| Материал конструкции и корпуса | Высокопрочный чугун СЧ20 с усиленным оребрением |
| Кратность пускового момента | 2.2 (высокая перегрузочная способность) |
| Кратность максимального момента | 2.5 |
| Высота оси вращения (габарит), мм | 180 мм |
| Монтажное исполнение (по ГОСТ) | IM 1081 (на лапах) / IM 2081 (лапы + фланец) |
| Напряжение сети, В | 380 / 660 В (схема Δ / Y, 50 Гц) |
| Степень защиты IP | IP55 (пыле- и влагозащищенный корпус) |
