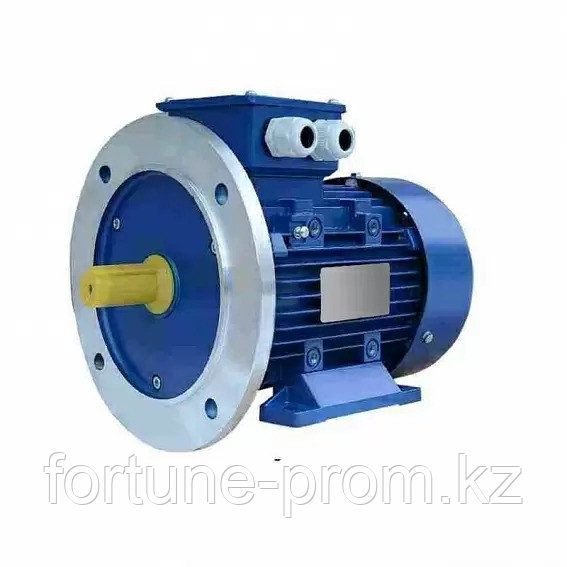

Трехфазный асинхронный электродвигатель 5АИ 63 В6 (0.25 кВт, 1000 об/мин, IM 2081 комбинированный)
5АИ 63 В6 (АИР 63 В6) (заводские кросс-номера: AI63B6, AI6366, FP-5AI-63B6-025KW-IM2081) — компактный трехфазный короткозамкнутый электродвигатель общепромышленного назначения. Предназначен для продолжительной непрерывной работы в тяжелом режиме S1 (24/7) от сети 220/380 В (50 Гц). Благодаря 6-полюсной обмотке статора ($2p=6$) двигатель обеспечивает повышенный крутящий момент 2.68 Н·м на низкой синхронной частоте 1000 об/мин (номинальная частота под нагрузкой — 890 об/мин). Комбинированное монтажное исполнение IM 2081 (лапы + большой фланец B35) позволяет как жестко фиксировать двигатель на фундаментную раму, так и агрегатировать его напрямую с червячными мотор-редукторами (NMRV 040 / 050) и насосными узлами.
Электротехнические и механические характеристики 5АИ 63 В6
| Электротехнический / Механический параметр | Паспортное значение по ГОСТ 31606-2012 | Инженерные примечания и условия |
|---|---|---|
| Номинальная полезная мощность | 0.25 кВт (250 Вт / 0.34 л.с.) | Номинал на валу при непрерывном режиме S1 |
| Частота вращения (синхронная / номинальная) | 1000 об/мин / 890 об/мин | Число полюсов 2p = 6, скольжение s ≈ 11.0% |
| Напряжение сети / Схема соединения обмоток | 220 / 380 В («треугольник Δ» / «звезда Y») | 50 Гц, возможность работы от ПЧ 220В |
| Номинальный рабочий ток статора (380В / 220В) | 0.95 А (при 380В) / 1.65 А (при 220В) | Кратность пускового тока Iп/Iн = 4.5 |
| Номинальный вращающий момент ($M_н$) | 2.68 Н·м | Повышенный момент для 63 габарита (6 полюсов) |
| Перегрузочная способность (моменты) | Мп/Мн = 2.0; Мmax/Мн = 2.2; Мmin/Мн = 1.6 | Устойчивый пуск под технологической нагрузкой |
| Коэффициент полезного действия (КПД) / cos φ | КПД = 63.0% / cos φ = 0.67 | Энергоэффективность стандарта IE1 / IE2 |
| Монтажное конструктивное исполнение | IM 2081 (B35 — лапы + большой фланец) | Универсальный комбинированный монтаж |
| Высота оси вращения (h) / Диаметр вала (d1) | 63 мм / Ø 14 мм (поле допуска j6, длина 30 мм) | Шпоночный паз 5 × 5 × 22 мм по ГОСТ 23360-78 |
| Параметры фланца (FF115 / большой фланец) | Замок Ø95 мм, центры Ø115 мм, наружный Ø140 мм | 4 отверстия Ø10 мм, высота буртика 3.0 мм |
| Степень защиты корпуса и клеммной коробки | IP55 по ГОСТ 17494-87 / IEC 60034-5 | Полная пыле- и струезащищенность |
| Класс нагревостойкости изоляции обмотки | Класс F (допустимый перегрев до +155 °C) | 100% электротехническая медь с двойной эмалью |
| Материал станины и подшипниковых щитов | Литой алюминиевый сплав | Эффективный отвод тепла и малый вес |
| Масса электродвигателя в сборе | 5.6 кг | Удобство транспортировки и сервисного монтажа |
Габаритно-присоединительные размеры двигателя 5АИ 63 В6 (IM 2081 / B35)
Монтажные размеры соответствуют стандарту ГОСТ 31606-2012 и европейским нормам DIN EN 50347. Комбинированный корпус позволяет крепить мотор на лапы или на фланец без доработок станины:
| Высота оси (h) | Вал: диам. (d1) × длина (l1) | Шпонка (b × h × l) | Лапы: ширина (b10) | Лапы: длина (l10) | Отверстия лап (d10) | Фланец: замок (d25) | Фланец: центры (d20) | Фланец: наружный (d21) |
|---|---|---|---|---|---|---|---|---|
| 63 мм | Ø 14 × 30 мм | 5 × 5 × 22 мм | 100 мм | 80 мм | Ø 7 мм (под М6) | Ø 95 мм (j6) | Ø 115 мм | Ø 140 мм |
Схема подключения к электросети и рекомендации по защите
В клеммной коробке (борно) двигателя 5АИ 63 В6 выведено 6 выводов обмотки статора (U1, V1, W1, U2, V2, W2), что позволяет реализовать две схемы коммутации:
Сравнительная таблица электродвигателей на 1000 об/мин (габариты 63 и 71)
| Модель двигателя | Мощность, кВт | Номинал. об/мин | Ток 380В (In, А) | Крутящий момент (Мн) | Диаметр вала | Масса, кг |
|---|---|---|---|---|---|---|
| 5АИ 63 А6 (АИР 63 А6) | 0.18 кВт | 890 об/мин | 0.72 А | 1.93 Н·м | Ø 14 мм | 5.0 кг |
| 5АИ 63 В6 (АИР 63 В6) ★ | 0.25 кВт | 890 об/мин | 0.95 А | 2.68 Н·м | Ø 14 мм | 5.6 кг |
| 5АИ 71 А6 (АИР 71 А6) | 0.37 кВт | 900 об/мин | 1.35 А | 3.92 Н·м | Ø 19 мм | 8.2 кг |
| 5АИ 71 В6 (АИР 71 В6) | 0.55 кВт | 900 об/мин | 1.90 А | 5.84 Н·м | Ø 19 мм | 9.5 кг |
Часто задаваемые вопросы по электродвигателю 5АИ 63 В6 (FAQ)
1. Чем электродвигатель 5АИ 63 В6 отличается от модели 5АИ 63 В4?
Модель 5АИ 63 В6 имеет 6 полюсов ($2p=6$) и синхронную частоту вращения 1000 об/мин (номинал 890 об/мин), при мощности 0.25 кВт и моменте 2.68 Н·м. Модель 5АИ 63 В4 является 4-полюсной ($2p=4$) с синхронной частотой 1500 об/мин (номинал 1390 об/мин) и мощностью 0.37 кВт, однако ее номинальный момент ниже (~2.5 Н·м). Двигатель В6 оптимален для механизмов, требующих меньшей скорости вращения и стабильного тягового усилия без использования громоздких редукторов с высоким передаточным числом.
2. Что означает комбинированное монтажное исполнение IM 2081 (B35)?
Исполнение IM 2081 (по ГОСТ 2479-79 / IEC 60034-7) означает, что двигатель имеет одновременно опорные лапы с отверстиями под болты М6 (расстояния 100 × 80 мм) и большой крепежный фланец (FF115 с наружным диаметром 140 мм). Это обеспечивает универсальность: электродвигатель можно установить горизонтально или вертикально на раму, закрепить на фланец технологического оборудования или использовать оба типа крепления одновременно для максимальной виброустойчивости.
3. С какими редукторами агрегатируется двигатель 5АИ 63 В6?
Благодаря диаметру вала 14 мм со шпонкой 5 мм и стандартному фланцу PAM 63B5 (Ø140 мм / замок Ø95 мм), двигатель без переходных адаптеров стыкуется с червячными редукторами серии NMRV 040 и NMRV 050, а также с цилиндрическими соосными редукторами серии RC 01 / RC 02 и мотор-вариаторами серии UD. Специалисты ТОО «Fortune PROM» бесплатно выполняют проверку совместимости и агрегатирование мотор-редукторов перед отгрузкой.
4. Можно ли подключить двигатель к однофазной бытовой сети 220В?
Да, наиболее надежный и энергоэффективный способ — использование однофазного частотного преобразователя (вход 1×220В, выход 3×220В мощностью 0.4–0.75 кВт). При этом перемычки в клеммной коробке устанавливаются в схему «треугольник» (Δ). В отличие от конденсаторного пуска, частотный преобразователь сохраняет 100% полезной мощности двигателя, защищает от перегрузок и позволяет плавно регулировать частоту вращения в диапазоне от 0 до 1200 об/мин.
5. Какое сечение кабеля и автоматический выключатель выбрать?
При прямом включении в трехфазную сеть 380В по схеме «звезда» рабочий ток составляет 0.95 А. Рекомендуется использовать медный силовой кабель марки ВВГнг-LS или КГ сечением 4 × 1.5 мм². Для защиты электродвигателя оптимально подходит трехполюсный автоматический выключатель защиты двигателя (мотор-автомат) с диапазоном регулировки уставки теплового расцепителя 0.9 – 1.2 А или стандартный автомат номиналом 1.6 А или 2.0 А с времятоковой характеристикой «C».
6. Какие документы и условия гарантии предоставляются покупателю?
К каждому отгружаемому электродвигателю 5АИ 63 В6 прилагается индивидуальный паспорт изделия с отметкой службы заводского технического контроля (ОТК), сертификат соответствия ТР ТС 004/2011 и ТР ТС 020/2011, а также полный пакет бухгалтерских документов (ЭСФ с НДС 16%, электронная накладная, договор поставки). Официальная гарантия составляет 24 месяца со дня отгрузки со склада в Алматы.
Требуется двигатель 5АИ 63 В6 с доставкой или подбором редуктора?
Инженеры ТТО «Fortune PROM» оперативно согласуют монтажные размеры, подготовят официальное коммерческое предложение с НДС 16% и организуют доставку курьером по Алматы или транспортной компанией в любой регион Казахстана.
Технические характеристики
| Диаметр выходного вала, мм | 14 мм (j6, длина 30 мм, шпонка 5х5х22 мм) |
| Серия электродвигателя | 5АИ (полный аналог АИР, АИРМ 63 В6) |
| Номинальный ток при 380В, А | 0.95 А (при 220В — 1.65 А) |
| Коэффициент мощности (cos φ) | 0.67 |
| Степень защиты корпуса | IP55 (пыле- и влагозащищенный корпус) |
| Материал обмотки статора | 100% электротехническая медь |
| Диаметр фланца, мм | Ø 140 мм (замок 95 мм, по центрам 115 мм FF115) |
| Режим работы (ГОСТ 183-74) | Продолжительный S1 (непрерывный, 24/7) |
| Материал конструкции и корпуса | Литой алюминиевый сплав с радиальным оребрением |
| Коэффициент полезного действия (КПД) | 63.0% (IE1 / IE2) |
| Класс нагревостойкости изоляции | Класс F (до +155°C, перегрев по классу B) |
| Масса электродвигателя | 5.6 кг |
| Число полюсов | 6 (2p = 6, 3 пары полюсов) |
| Высота оси вращения (габарит), мм | 63 мм |
| Монтажное исполнение (по ГОСТ) | IM 2081 (комбинированное: лапы + большой фланец B35) |
| Номинальный крутящий момент, Н·м | 2.68 Н·м |
| Напряжение сети, В | 220 / 380 В (схема соединения Δ / Y, 50 Гц) |
| Синхронная частота вращения | 1000 об/мин |
| Кратность пускового момента (Мп/Мн) | 2.0 |
| Кратность максимального момента (Мmax/Мн) | 2.2 |
| Кратность пускового тока (Iп/Iн) | 4.5 |
| Присоединительные размеры лап, мм | 100 × 80 мм (отверстия Ø 7 мм под болты М6) |
| Гарантийный срок | 24 месяца (2 года) |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ 31606-2012, ГОСТ 183-74, ТР ТС 004/2011, ТР ТС 020/2011 |
| Мощность электродвигателя, кВт | 0.25 кВт (250 Вт / 0.34 л.с.) |
| Частота вращения, об/мин | 1000 об/мин (номинал под нагрузкой 890 об/мин) |
| Тип электродвигателя | Трехфазный асинхронный с короткозамкнутым ротором |
| Климатическое исполнение | У2 / УХЛ4 (-40°C ... +40°C по ГОСТ 15150-69) |
