Промышленные козловые электрические краны грузоподъемностью от 1 до 50 тонн
ТОО «Fortune PROM» осуществляет проектирование, заводское изготовление, поставку, шеф-монтаж и сдачу органам промышленной безопасности электрических козловых кранов общего и специального назначения грузоподъемностью от 1 до 50 тонн. Краны изготавливаются в однобалочном (ККЭ с электроталью) и двухбалочном (КК с грузовой лебедкой) исполнениях с пролетами моста от 10 до 32 метров (вылет консолей до 10 м). Оборудование предназначено для интенсивных погрузочно-разгрузочных работ на открытых складах металлопроката, лесоматериалов, контейнерных площадках (RMG), Ж/Д тупиках, заводах ЖБИ и домостроительных комбинатах Республики Казахстан.
Конструктивные исполнения козловых кранов серии КК
Передвижные портальные устройства на поворотных полиуретановых колесах или легком рельсовом пути. Оптимальны для станций техобслуживания, складских цехов и погрузки единичных грузов без капитального фундамента.

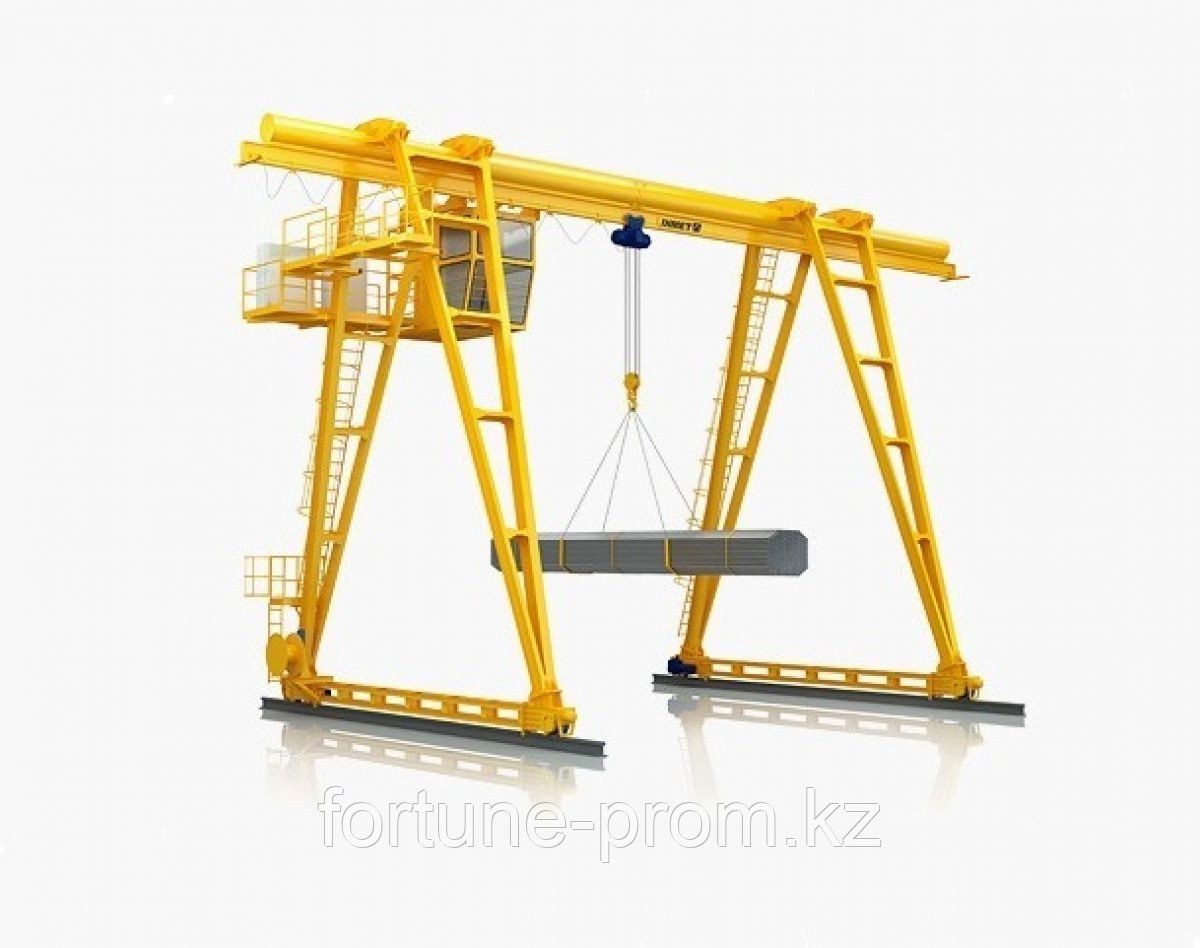

Мост коробчатого или решетчатого типа с подвесной либо опорной электрической канатной талью (тельфером). Минимальная металлоемкость и нагрузка на рельсы, сниженная стоимость монтажа и путей.
Мощные краны с жестким пространственным мостом и тяжелой лебедочной грузовой тележкой. Предназначены для круглосуточных тяжелых режимов А6–А7, перегрузки контейнеров, работы с грейфером и магнитной шайбой.
Сравнительная матрица типоразмеров козловых кранов
Комплекс систем безопасности по нормам Госгортехнадзора РК
- Ограничитель грузоподъемности (ОГМ): Микропроцессорный прибор безопасности с цифровым табло и встроенным регистратором параметров. Отключает подъем при перегрузе свыше 10% от номинальной грузоподъемности.
- Сигнальный анемометр: Автоматический датчик скорости ветра, установленный на оголовке крана. Подает светозвуковой сигнал при ветре 12 м/с и автоматически блокирует работу крана при ветре 14 м/с.
- Противоугонные рельсовые захваты: Ручные винтовые и автоматические электромеханические клещевые захваты за головку рельса Р43/Р50/Р65, удерживающие кран от смещения при ураганном ветре.
- Частотное плавное управление: Все механизмы передвижения оснащены преобразователями частоты (Schneider / Danfoss / INVT), исключающими рывки, толчки и раскачивание груза.
- Концевые выключатели и тупиковые упоры: Бесконтактные концевые датчики крайних положений подъема, хода тележки и моста с эластомерными амортизационными буферами.
7 этапов реализации проекта «под ключ» от ТОО «Fortune PROM»
- Опросный лист и ТЗ: Определение параметров площадки, сейсмичности (до 9 баллов), пролета и графика грузооборота.
- Проектирование КМ/КМД: Расчет нагрузок на подкрановые рельсы, ветровых и динамических нагрузок.
- Устройство наземного кранового пути: Подготовка песчано-щебеночной призмы, укладка железобетонных шпал и рельсов Р50/Р65 с контуром заземления.
- Заводское изготовление: Сварка балок из низколегированной стали 09Г2С, дробеструйная очистка Sa 2.5 и двухслойная окраска.
- Доставка спецтранспортом: Транспортировка негабаритных полумостов тралами по регионам Казахстана с сопровождением.
- Монтаж и электроналадка: Подъем моста самоходными кранами, сопряжение опор, запасовка канатов и подключение шкафов управления.
- Испытания и сдача: Проведение статических (125%) и динамических (110%) испытаний контрольным грузом, выдача паспорта и сдача инспектору промышленной безопасности.
Вопросы главных инженеров и начальников производства (FAQ)
1. Какой кран выбрать для открытого склада металлопроката: однобалочный или двухбалочный?
Для грузоподъемности до 10–12.5 тонн и стандартного грузооборота (до 20–30 циклов в смену) оптимален однобалочный козловой кран ККЭ. Он экономичнее по металлоемкости на 25–30% и требует меньших затрат на устройство кранового пути. Для грузов от 16 до 50 тонн, интенсивного круглосуточного режима работы (А6–А7) либо работы с грейфером/магнитом необходим двухбалочный кран КК с тяжелой лебедочной тележкой.
2. Подлежит ли козловой кран обязательной регистрации в Госгортехнадзоре РК?
Да, в соответствии с Законом РК «О гражданской защите» и Правилами обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов, все козловые краны грузоподъемностью свыше 1 тонны с электрическим приводом подлежат обязательной регистрации в территориальном департаменте промышленной безопасности МЧС РК. ТОО «Fortune PROM» готовит полный комплект паспортов, расчетов и протоколов испытаний для беспрепятственной постановки на учет.
3. Какие рельсы и требования предъявляются к подкрановым путям?
В зависимости от грузоподъемности и колесной нагрузки применяются железнодорожные рельсы Р43 (для кранов до 5 т), Р50 (для 10–16 т), Р65 либо крановые рельсы КР70/КР80 (для кранов 20–50 т). Крановый путь укладывается на щебеночную балластную призму толщиной от 250–350 мм с железобетонными или деревянными пропитанными шпалами. Обязательно устройство глухих тупиковых упоров с буферами и заземляющего контура с сопротивлением не более 4 Ом.
4. Предоставляется ли официальная гарантия и сервисное обслуживание в регионах РК?
На все поставляемые козловые краны предоставляется официальная заводская гарантия от 12 до 24 месяцев с момента проведения ПНР. Мобильные сервисные бригады ТОО «Fortune PROM» выполняют плановое техническое обслуживание, нивелировку подкрановых путей, замену канатов, ревизию тормозов и приводов во всех регионах Казахстана (Алматы, Астана, Караганда, Шымкент, Атырау, Актобе, Павлодар, Усть-Каменогорск).
Технические характеристики
| Скорость передвижения грузовой тележки | от 20 до 40 м/мин |
| Условия поставки | Доставка спецтранспортом по всем регионам Казахстана / Склад Алматы |
| НДС | 12% (полный комплект закрывающих документов, ЭСФ) |
| Конструктивное исполнение моста | Однобалочный (трубчатый/коробчатый) и двухбалочный коробчатый |
| Грузоподъемность (диапазон) | от 1 до 50 тонн (1 т, 3.2 т, 5 т, 10 т, 12.5 т, 16 т, 20 т, 32 т, 50 т) |
| Пролет крана (длина моста) | от 10 до 32 метров (под заказ до 42 м) |
| Вылет консолей (рабочих) | до 8–10 метров (без консолей, с одной или двумя консолями) |
| Высота подъема груза | от 6 до 18 метров |
| Группа классификации режима работы | А3 / А5 / А7 по ИСО 4301/1 (легкий, средний, тяжелый) |
| Тип грузозахватного органа | Крюк крановый грузовой (ГОСТ 6627), грейфер канатный/моторный, электромагнит |
| Тип грузовой тележки / тали | Электрическая таль канатная (тельфер) / грузовая лебедочная тележка |
| Скорость передвижения крана | от 20 до 50 м/мин (частотное плавное регулирование) |
| Тип ходовой части и привода | Мотор-редукторы с коническо-цилиндрической передачей на колеса с ребордами |
| Тип подкранового рельса | Рельс Р43 / Р50 / Р65 / КР70 / КР80 |
| Способ токоподвода к крану | Кабельный барабан (моторный/пружинный) / троллейный шинопровод |
| Способ токоподвода к тележке | Гибкий кабельный подвес на С-образном профиле (фестонная система Festoon) |
| Тип управления краном | Радиоуправление (пульт Telecrane) / кабельный подвесной пульт / стационарная кабина |
| Оснащение кабины крановщика | Закрытая панорамная утепленная кабина с кресло-пультом, кондиционером и обогревом |
| Системы безопасности и автоматики | Ограничитель грузоподъемности (ОГМ), концевые выключатели подъема/передвижения, анемометр (сигнализатор ветра), противоугонные захваты |
| Антикоррозийная защита металлоконструкций | Дробеструйная очистка Sa 2.5, двухслойное грунтование и полиуретановая эмаль (120–160 мкм) |
| Материал несущих металлоконструкций | Низколегированная конструкционная сталь 09Г2С (до -40°C) / сталь 3сп |
| Климатическое исполнение и диапазон температур | У1 / УХЛ1 (эксплуатация на открытом воздухе от -40°C до +40°C по ГОСТ 15150-69) |
| Допустимая сейсмичность площадки | до 9 баллов по шкале MSK-64 (СП РК 2.03-30-2017) |
| Сейсмостойкое исполнение | Да (усиленные диафрагмы жесткости и узлы сопряжения опор) |
| Срок службы металлоконструкций | не менее 20–25 лет |
| Соответствие нормативным стандартам | ГОСТ 7352-88, ГОСТ 27584-88, ТР ТС 010/2011 "О безопасности машин и оборудования" |
| Пакет сопроводительной документации | Паспорт крана, сборочные чертежи КМД, руководство по эксплуатации, расчет нагрузок на крановый путь |
| Шеф-монтаж и пусконаладка | Включены по договору (с проведением статических и динамических испытаний грузом) |
| Скорость подъема груза | от 4.0 до 12.5 м/мин (с микроприводом от 0.4 м/мин) |
| Напряжение питающей электросети | 380 В (3 фазы, 50 Гц) |
| Тип оборудования | Кран козловой электрический общепромышленного назначения |
| Гарантийный срок | от 12 до 24 месяцев с момента ввода в эксплуатацию |
