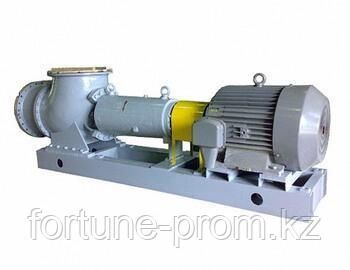

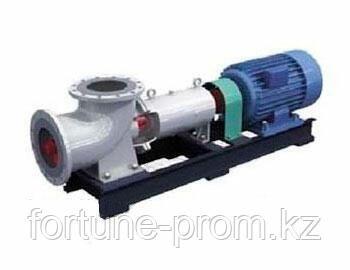

Химический насос ОХГ-6-25 / ОХГ-6-30 / ОХГ-6-42 / ОХГ-6-55М / ОХГ-6-87 / Н-15-110
- Самовывоз
- Доставка нашей компанией
- Транспортные службы
- Наличный
- Безналичный расчет
Химические насосы: ОХГ-6-25 / ОХГ-6-30 / ОХГ-6-42 / ОХГ-6-55М / ОХГ-6-70 / ОХГ-6-87 / ОХГ-8-70 / ОХГ-8-55М / Н-15-110
Технические характеристики
| Марка насоса | Подача, м3/час | Напор, м | Частота вращения, об/мин | Мощность, кВт | Допускаемый кавитационный запас, м |
|---|---|---|---|---|---|
| ОХГ 6-25 | 560 | 3.6 | 1500 | 7.5 | 8 |
| ОХГ 6-30 | 1180 | 4 | 1500 | 16.7 | 6.3 |
| ОХГ 6-42 | 2120 | 3.6 | 1000 | 26.6 | 5.2 |
| ОХГ 6-55М | 3550 | 3.6 | 735 | 44.6 | 5 |
| ОХГ 6-70 | 6000 | 3.6 | 590 | 75.4 | 5.5 |
| ОХГ 6-87 | 9500 | 3.6 | 490 | 128 | 6 |
| ОХГ 8-70 | 6000 | 7.5 | 600 | 175 | 7 |
| ОХГ 8-55М | 3550 | 7.5 | 735 | 104 | 6.5 |
| ОХГН 15-110 | 14400 | 3.5 | 370 | - | 13.9 |
Структура условного обозначения
ОХГ 6-30a-А- СД- У3, где:
- ОХГ - осевой химический с горизонтальным валом;
- 6 - номер модели рабочего колеса;
- 30 - диаметр рабочего колеса, см;
- М - модернизированный насос;
- а, б, в, д - условное обозначение угла установки лопастей рабочего колеса:
- без обозначения соответствует углу 0°(основное исполнение),
- а - соответствует углу минус 6°,
- б - соответствует углу минус 3°,
- в - соответствует углу плюс 3°,
- д - соответствует углу плюс 6°.
- А, К, Е, И - условное обозначение материала деталей проточной части;
- СД - тип сальникового уплотнения;
- У3 - климатическое исполнение и категория размещения агрегата при эксплуатации.
Назначение
Агрегат ОХГ используется для перекачивания химически активных жидкостей в выпарных аппаратах и установках с температурой до 413К (140оС), плотностью до 1800 кг/м3, кинематической вязкостью до 0,1х10-4 м2/с, чистых или содержащих твердые включения в количестве до 10% по объему, с размером до 0,5 мм. Позволяет подавать большие объёмы жидкостей.
Оборудование может применяться на бытовых объектах, в сельском и коммунальном хозяйстве, в нефтехимической промышленности, на производствах ЛКМ для перекачивания растворителей и/или красок.
Агрегаты не предназначены для эксплуатации во взрыво- и пожароопасных производствах.
Материалы исполнения насосов ОХГ
Уплотнение вала: мягкий сальник.
Материал деталей проточной части: К - сталь 12Х18Н9Т, Е - сталь 10Х17Н13М2Т, И - сталь 06ХН28МДТ.
Габаритные и присоединительные размеры
| Тип насоса | Габаритные размеры, мм | Масса, кг | ||
|---|---|---|---|---|
| L | B | H | ||
| ОХГ 6-25 | 1970 | 460 | 740 | 975 |
| ОХГ 6-30 | 2040 | 460 | 740 | 975 |
| ОХГ 6-42 | 2660 | 750 | 940 | 2195 |
| ОХГ 6-55 | 3990 | 1030 | 1300 | 4150 |
| ОХГ 8-55 | 4090 | 1300 | 1360 | 5420 |
| ОХГ 6-70 | 4310 | 1090 | 1400 | 6050 |
| ОХГ 8-70 | 4520 | 1320 | 1730 | 6970 |
| ОХГ 6-87 | 5320 | 1400 | 1900 | 10860 |
| ОХГН 15-110 | 7800 | 2970 | 3400 | 24000 |
Схема устройства насоса ОХГ
1 - камера рабочего колеса;
2,3 - рабочее колесо;
4 - корпус насоса;
5 -защитный кожух;
6,10 - крышки подшипников;
7 - кронштейн;
8 - вал;
9 - стакан;
11 - полумуфта;
12,13 - подшипники;
14,15,16,17,18 - детали сальникового уплотнения;
19 - защитная втулка;
20 - опорная лапа;
21 - прокладка.
