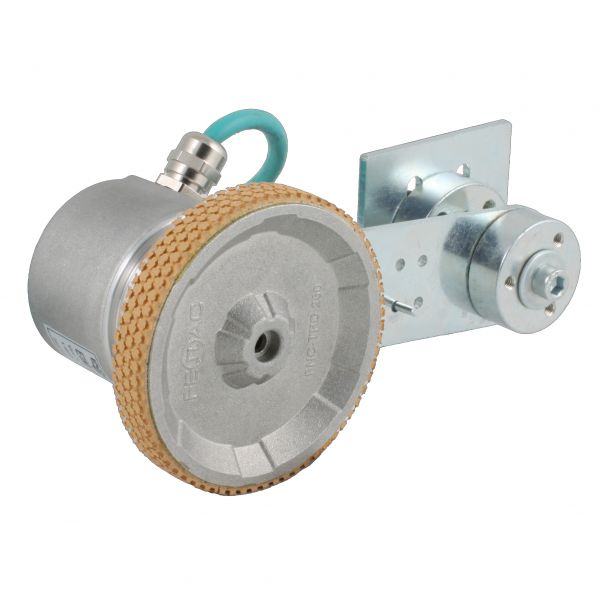

Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м

Технические характеристики:

• Бренд: INNOCONT
• Высота, мм: 80.0
• Длина, мм: 180.0
• Ширина, мм: 125.0
• Степень защиты, IP: 65
• Тип: Инкрементальный
• Материал: Аллюминий
• Комплект поставки: * Упаковка. * Энкодер. * Инструкция.
• Вес нетто, кг: 0.85
• Напряжение, В: 5..30
• Принцип работы: оптический
• Диаметр корпуса, мм: 50.0
• Тип вала: мерное колесо
• Макс. скорость вращения: 10000.0
• Тип выхода: HTL
• Диапазон рабочих температур: от -20 до +85
• Длина мерного колеса, мм: 250.0
• Профиль: Ребристый

Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м

Применяется для измерения длины или скорости подвижных объектов и материалов как ленты и полотна

• Длина окружности мерного колеса 250мм
• Надежный подпружиненный кронштейн
• Прочная конструкция механической и электрической частей
• Контактная поверхность мерного колеса ребристая

Принцип работы

Вращение диска с метками (рисками) приводит к цикличным прерываниям светового потока. Нанесённая на диск метка не пропускает свет, и фотодатчик не получает световой поток. После вращения диска метка перемещается, открывая щель для светового потока, и световой поток попадает на фотодатчик, формируя импульс.
