Промышленный термомасляный котел серии YYQW на газе и жидком топливе (120 – 7000 кВт)
Термомасляный котел серии YY(Q)W — высокоэффективный трехходовой диатермический нагреватель органического теплоносителя (термального масла). Обеспечивает получение высоких технологических температур до +320°C ... +350°C при минимальном безопасном давлении в системе (до 0.8 МПа). Идеальное решение для подогрева битума, асфальтобетонных заводов (АБЗ), битумных терминалов, нефтепереработки, прессов деревообработки и химических реакторов.
Технические параметры линейки термомасляных котлов YYQW
Часто задаваемые вопросы по термомасляным котлам YYQW (FAQ)
1. В чем главное преимущество термомасляного котла перед паровым?
Для получения температуры пара +300°C требуется создать колоссальное давление в системе (свыше 85 атмосфер) и сложнейшую систему химической водоочистки (ХВО). Термомасляный котел обеспечивает нагрев до +350°C при безопасном рабочем давлении всего 6–8 атмосфер. В системе отсутствует накипь, коррозия, и теплоноситель не замерзает зимой при остановке.
2. Какое термомасло заливается в систему и какой срок его службы?
Используются специальные высокотемпературные органические масла: Mobiltherm 605, Shell Heat Transfer Oil S2, Total Seriola 1510 или Лукойл Термолюкс. При соблюдении температурного режима и правильной циркуляции срок службы термального масла составляет от 3 до 5 лет без замены.
3. Что входит в комплект поставки котельной установки?

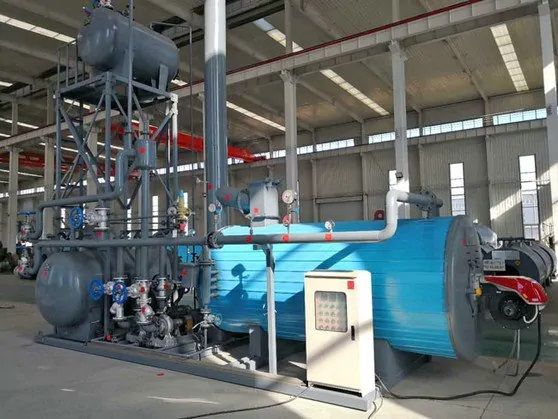

В комплект поставки «под ключ» входит: тело котла в теплоизоляции из базальтового волокна, автоматическая горелка Riello/Baltur, высокотемпературный циркуляционный насос, расширительный компенсационный бак, бак сбора и аварийного слива масла, шкаф автоматики PLC с цветным сенсорным экраном, группа безопасности и паспорт котла.
Технические характеристики
| Серия котла | YYQW (горизонтальный трехходовой) |
| Максимальная температура теплоносителя | +320 °C ... +350 °C (термальное масло) |
| Рабочее давление в системе, МПа | 0.8 – 1.0 МПа (8 – 10 бар) |
| Виды топлива | Природный газ, сжиженный газ (СУГ), дизель, мазут, печное топливо |
| Горелочное устройство | Riello / Baltur / Weishaupt (модуляционное) |
| Циркуляционный насос | Высокотемпературный насос для термального масла |
| Материал змеевика | Котловая жаропрочная сталь 20 / 12Х1МФ |
| Система автоматики | Микропроцессорный шкаф PLC с Touch Screen |
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный, 24/7) |
| Материал конструкции и корпуса | Высокопрочная конструкционная сталь / чугун СЧ20 |
| Напряжение питающей сети | 380 В (3 фазы, 50 Гц) |
| Срок службы / ресурс | Не менее 10–15 лет при регламентном ТО |
| Антикоррозийная защита | Двухслойная эпоксидно-полиуретановая эмаль |
| Сертификат соответствия | ТР ТС 010/2011 "О безопасности машин и оборудования" |
| Комплектация при поставке | Паспорт завода, руководство по эксплуатации, гарантийный талон, ЭСФ с НДС 16% |
| Условия эксплуатации | Промышленные цеха / открытые стройплощадки под навесом |
| Тип привода / механизма | Электромеханический / гидравлический |
| Тип установки и монтажа | Стационарный рамный / напольный жесткий монтаж |
| Коэффициент полезного действия (КПД) | Не менее 90–92% |
| Вид топлива | природный газ, сжиженный нефтяной газ, дизельное топливо, мазут |
| Степень защиты IP | IP54 / IP55 (пыле-влагозащищенное исполнение) |
| Мощность | от 700 до 7000 кВт |
| Температурный режим | до 320 °C |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ / ТР ТС 010/2011 / ISO 9001 |
| КПД котла, % | 92.0% – 95.5% (с экономайзером), ≥96 % |
| Тип котла | Промышленный термомасляный (нагреватель ВОТ) |
| Рабочее (избыточное) давление пара на выходе, МПа (кгс/см2 ) | 0,8–1,0 МПа |
| Климатическое исполнение | У2 / УХЛ4 (-40°C ... +40°C по ГОСТ 15150-69) |
| Тепловая мощность | от 120 кВт до 7 000 кВт (0.12 – 7.0 МВт) |
| Функции | трехходовая с круглым змеевиком и горизонтальной камерой сгорания |
Заводская гарантия и контроль качества
ТОО «Fortune PROM» осуществляет поставки только оригинального промышленного оборудования с многоступенчатым входным контролем и полным пакетом закрывающих документов.
Состав поставки и гарантийные условия фиксируются в КП
ЭСФ, накладные и закрывающие документы с НДС 16%
Способы и сроки уточняются при подтверждении заказа
