ГОСТ 21451-75 / ISO 9001 • В НАЛИЧИИ НА СКЛАДЕ В АЛМАТЫ • С НДС 16% • ГАРАНТИЯ 12 МЕС

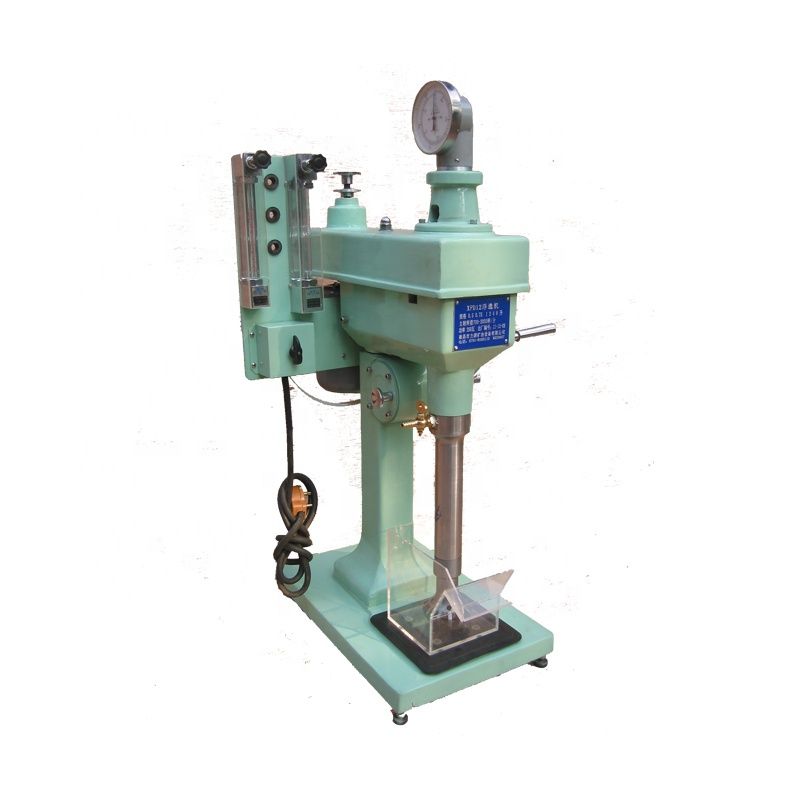

Многокамерная лабораторная флотомашина XFD-12 каскадного типа спроектирована для непрерывного моделирования и технологических испытаний процессов обогащения минеральных руд (медных, свинцово-цинковых, никелевых, молибденовых, золотосодержащих, редкоземельных, а также неметаллических ископаемых и угля). Установка включает в себя 12 последовательно соединенных флотационных ячеек объемом от 0.5 до 1.5 л с индивидуальными цифровыми регуляторами частоты вращения импеллеров (0–2800 об/мин), системой регулируемой аэрации и автономным механическим съемом пены. Позволяет в лабораторных условиях воспроизводить полную фабричную технологическую схему: основную, контрольную и многостадийные перечистные флотации в непрерывном потоке пульпы.
12 Каскадных ячеек
Позволяет исследовать непрерывную цепь процессов (основная, перечистные 1–3, контрольная флотация) без остановки и перегрузки пульпы между камерами.
Цифровой привод 0–2800 об/мин
Бесступенчатое частотное управление импеллерами с точностью до 10 об/мин и выводом текущей скорости на цифровой дисплей. Гарантирует воспроизводимость лабораторных тестов.
Камеры Plexiglas и сталь AISI 304
Прозрачные стаканы из оптического оргстекла позволяют визуально контролировать структуру пенного слоя, а импеллеры и валы из стали AISI 304 устойчивы к кислотным и щелочным пульпам.
Автоматический пеносъемник
Механический съемник пены с отдельным электродвигателем и регулируемой скоростью вращения лопаток обеспечивает равномерный съём концентрата без разрушения минеральной пены.
Технические характеристики лабораторной флотомашины XFD-12
| Параметр / Характеристика | Паспортное значение | Стандарт / Примечание |
|---|---|---|
| Модель установки | XFD-12 | Многокамерная лабораторная флотационная машина |
| Количество флотационных камер | 12 ячеек | Каскадное перетекание пульпы |
| Рабочий объем одной камеры | от 0.5 до 1.5 литра | Сменные комплекты стаканов и импеллеров |
| Диапазон частоты вращения импеллера | 0 – 2 800 об/мин | Бесступенчатое частотное цифровое управление |
| Материал флотационных камер (стаканов) | Органическое стекло Plexiglas | 100% прозрачность для контроля минерализации пены |
| Материал проточной части и импеллеров | Нержавеющая сталь AISI 304 / 12Х18Н10Т | Коррозионно- и абразивостойкое исполнение |
| Система аэрации пульпы | Самовсасывание + встроенная микроподача воздуха | Плавный игольчатый регулятор расхода воздуха |
| Система съема пены | Автоматический лопастной пеносъемник | Автономный электропривод с регулировкой скорости |
| Установленная электрическая мощность | 0.75 кВт – 1.5 кВт | Энергоэффективный низковольтный частотный привод |
| Напряжение питающей сети | 220 В / 50 Гц (стандартная сеть) | Опция подключения к сети 380 В (3 фазы) |
| Класс защиты электрооборудования | IP54 / IP55 | Герметичная панель управления |
| Режим работы (ГОСТ 183-74) | Продолжительный S1 | Рассчитана на многочасовые лабораторные опыты |
| Соответствие стандартам | ГОСТ 21451-75, ТР ТС 010/2011, ISO 9001 | Сертификат ЕАЭС |
| Гарантийный срок | 12 месяцев | Сервисная поддержка ТОО «Fortune PROM» |
Сравнение эффективности лабораторных испытаний флотации
| Параметр испытания | Многокамерная флотомашина XFD-12 (12 камер) | Стандартная монокамерная машина (1 камера) |
|---|---|---|
| Режим испытания | Непрерывный каскадный процесс (как на фабрике) | Прерывистый периодический опыт (партиями) |
| Перечистные и контрольные циклы | Выполняются синхронно в соседних камерах | Требуется ручная перегрузка, промывка и перезапуск |
| Время проведения полной технологической схемы | 45 – 90 минут на пробу | до 6 – 8 часов ручной работы специалиста |
| Достоверность прогноза для ГОК / фабрики | Высокая (динамическое равновесие потока) | Ориентировочная (погрешность до 15–20%) |
Применимость флотомашины XFD-12 по типам руд и минерального сырья
| Тип обогащаемого сырья | Целевые минералы | Типовая схема в 12 камерах XFD-12 |
|---|---|---|
| Медные и молибденовые руды | Халькопирит, борнит, халькозин, молибденит | Камеры 1–4: основная; 5–8: контрольная; 9–12: две перечистки |
| Полиметаллические руды (Pb-Zn) | Галенит, сфалерит, пирит | Селективная флотация: свинцовый цикл (1–6) + цинковый цикл (7–12) |
| Золотосодержащие сульфидные руды | Тонкодисперсное золото в пирите, арсенопирите | Коллективная сульфидная флотация с 3-стадийной доводкой концентрата |
| Неметаллические полезные ископаемые | Флюорит, барит, апатит, фосфориты, графит | Обратная и прямая флотация с многократной термо- и химочисткой пены |
Часто задаваемые вопросы специалистов и отделов снабжения (FAQ)
1. В чем главное технологическое преимущество XFD-12 перед однокамерными машинами?
12-камерная архитектура позволяет связать камеры в единую непрерывную каскадную цепочку. Пульпа самотеком перетекает из камеры в камеру, воспроизводя промышленные условия реальной обогатительной фабрики (ГОК). Специалист лаборатории получает непрерывный хвост и несколько стадий концентрата за один опыт, что невозможно сделать в периодической машине.
2. Как регулируется скорость импеллера и подача воздуха в ячейках?
Частота вращения импеллера регулируется цифровым инвертором в диапазоне от 0 до 2800 об/мин с выводом точных данных на цифровой дисплей. Подача воздуха в каждую камеру настраивается индивидуальным игольчатым микрокраном расходомера, позволяя независимо регулировать степень аэрации на этапах коллективной и перечистной флотации.
3. Устойчивы ли камеры из Plexiglas к агрессивным реагентам?
Органическое стекло Plexiglas устойчиво к стандартным флотационным реагентам (ксантогенаты, дитиофосфаты, сосновое масло, Т-80, пенообразователи МИБК, известь, сода, медный купорос). Для работы со специфическими агрессивными растворителями камеры и проточная часть могут комплектоваться стаканами из химически стойкого фторопласта (PTFE) или нержавеющей стали AISI 316.
4. Какое электропитание требуется для работы установки?
Стандартная комплектация рассчитана на бытовую однофазную сеть 220 В (50 Гц), что исключает необходимость прокладки дорогостоящей силовой линии 380 В в лабораторном помещении. По запросу машина может быть поставлена с трехфазными асинхронными двигателями 380 В.
5. Как оформить закупку с НДС 16%, получить ЭСФ и организовать доставку по Казахстану?
ТОО «Fortune PROM» работает с горнорудными, геологоразведочными предприятиями и институтами Казахстана по безналичному расчету. Мы выставляем официальный счёт на оплату с НДС 16%, выписываем ЭСФ, накладные и предоставляем паспорт изделия с сертификатом ТР ТС и гарантией 12 месяцев. Отгрузка со склада в Алматы в города Астана, Караганда, Шымкент, Актобе, Усть-Каменогорск, Павлодар и любой регион РК за 1–3 дня.
Закажите лабораторную флотомашину XFD-12 со склада в Алматы
В наличии на складе в Алматы по цене 2 850 000 ₸ с НДС 16%. Паспорт ГОСТ 21451-75, гарантия 12 месяцев, полный комплект сменных камер Plexiglas, быстрая отгрузка во все регионы Казахстана.
Технические характеристики
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный, 24/7) |
| Материал конструкции и корпуса | Высокопрочная конструкционная сталь / оргстекло Plexiglas / нержавеющая сталь AISI 304 |
| Напряжение питающей сети | 220 В (опционально 380 В), 50 Гц |
| Сертификат соответствия | ТР ТС 010/2011 "О безопасности машин и оборудования" |
| Комплектация при поставке | Флотомашина XFD-12 на 12 ячеек, сменные камеры Plexiglas, импеллеры AISI 304, паспорт, ЭСФ с НДС 16% |
| Тип оборудования | Лабораторная флотационная машина многокамерная |
| Количество флотационных камер | 12 камер (каскадная схема флотации: основная, перечистная, контрольная) |
| Объем флотационной камеры, л | от 0.5 до 1.5 л (в комплекте сменные импеллеры и стаканы) |
| Частота вращения импеллера, об/мин | 0 – 2800 об/мин (цифровая плавная регулировка с дисплеем) |
| Система аэрации (подачи воздуха) | Встроенный регулируемый микрокомпрессор + самовсасывание |
| Материал проточной части и камер | Прозрачное органическое стекло Plexiglas + нержавеющая сталь AISI 304 |
| Система съема пены | Автоматический регулируемый пеносъемник с отдельным приводом |
| Страна производитель | КНР / ТОО Fortune PROM |
| Степень защиты IP | IP54 / IP55 (пыле-влагозащищенное исполнение) |
| Состояние | Новое (заводской паспорт изделия, гарантия) |
| Гарантийный срок | 12 месяцев |
| Применение | Флотационное обогащение и тестирование проб руд цветных, редких и благородных металлов |
| МОДЕЛЬ | XFD-12 |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ 21451-75 / ТР ТС 010/2011 / ISO 9001 |
| Установленная мощность, кВт | 0.75 – 1.5 кВт |
