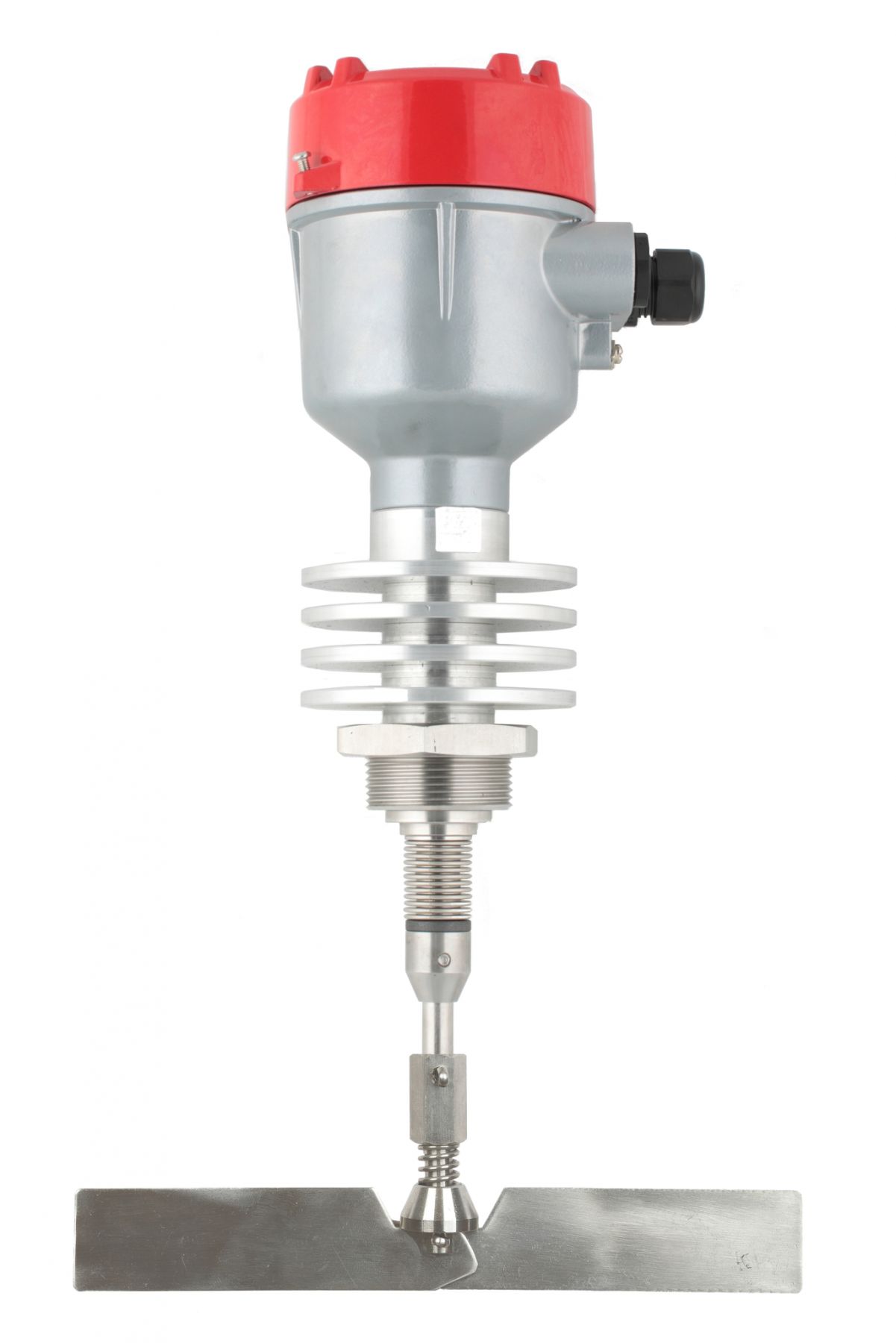

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +250 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть складная двусторонняя

Технические характеристики:

• Бренд: INNOLEVEL
• Высота, мм: 97.0
• Длина, мм: 225.0
• Ширина, мм: 135.0
• Степень защиты, IP: IP66
• Тип: Ротационный
• Материал: Алюминий
• Вес нетто, кг: 3.5
• Напряжение, В: 24
• Вес бpутто, кг: 3.5
• Страна: Россия
• Температура эксплуатации: -40…+250
• Номинальный ток, А: 5 A (макс. 250 VAC)/ 3 A (макс. 30 VDC)
• Тип выхода: Реле SPDT
• Диапазон рабочих температур: от -40 до +250
• Соединение: Резьба G 1 1/2“
• Ток: DC
• Сертификат взрывозащиты: ТР ТС 12/211
• Взрывобезопасное исполнение: Да
• Температура окружающей среды, °C: -40...+60
• Макс. Рабочее давление, бар: 0.8
• Метод взаимодействия со средой: Контактный
• Контролируемая среда: Сыпучие материалы
• Удлинение, мм: 175
• Измерительная лопасть: Складная двусторонняя
• Скорость вращения лопасти, об/мин: 1.0
• Минимальная плотность материала, г/л: 100.0
• Материал мембраны: Нержавеющая сталь
• Габариты лопасти, мм: 28*200
• Установка: Горизонтально/вертикально/под углом

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +250 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, трубное удлинение 175 мм, нерж. сталь

Высокотемпературный сигнализатор INNOLEVEL серии N-HT представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Принцип работы

Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

Стандартные примеры применения высокотемпературного датчика уровня для сыпучих материалов INNOLEVEL серии N-HT, плотность которых не менее 100 г/л, подвергающихся температурной обработке:

• Клинкер, цемент
• Песок, щебень
• Металлизированные окатыши
• Уголь, угольная пыль
• и многое другое
