ГОСТ 10428-89 / ISO 9001 • В НАЛИЧИИ НА СКЛАДЕ В АЛМАТЫ • С НДС 16% • ГАРАНТИЯ 12 МЕС

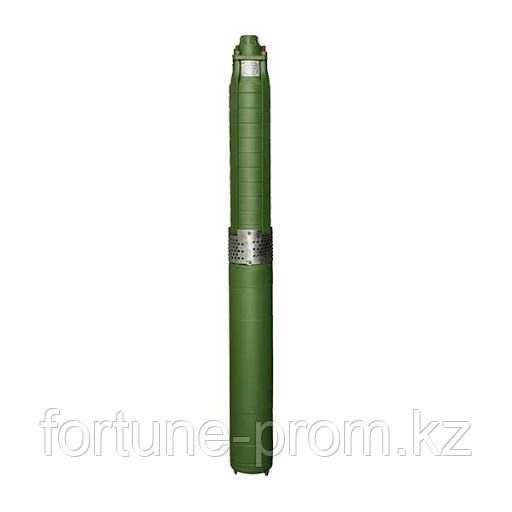

Скважинный погружной насос ЭЦВ 6-6,5-85 (ЭЦВ 6-65-85) центробежного многоступенчатого типа спроектирован для надежного подъема чистой питьевой и технической воды из артезианских скважин с внутренним диаметром обсадной колонны от 150 мм (6 дюймов). Агрегат широко применяется на водозаборных узлах (ВЗУ) городского, поселкового и промышленного водоснабжения, на объектах горно-металлургического комплекса (ГМК), в системах орошения, мелиорации сельскохозяйственных полей и фермерских хозяйств Республики Казахстан. Насос оснащен водозаполненным электродвигателем ПЭДВ мощностью 3.0 кВт (380 В) с повышенным запасом прочности для продолжительного режима работы S1.
Подача 6.5 м³/ч · Напор 85 м
10-ступенчатая гидрочасть формирует стабильное рабочее давление до 8.5 атмосфер, обеспечивая эффективный подъем воды со скважин глубиной до 70–80 метров с транспортировкой по водопроводу.
Погружной мотор ПЭДВ 3.0 кВт
Водозаполненный асинхронный двигатель с классом защиты IP68 и термостойким водостойким проводом обмотки. Охлаждается потоком поднимаемой воды, исключая перегрев при круглосуточной работе 24/7.
Встроенный обратный клапан
Надежный сферический клапан в напорной головке предотвращает гидроудары при остановке агрегата, удерживает воду в напорной колонне и исключает раскрутку колес в обратную сторону.
Износостойкая гидравлика
Коррозионностойкий корпус из чугуна СЧ20, рабочие колеса из армированного стекловолокном полимера и резинометаллические подшипники обеспечивают ресурс насосной части не менее 16 000 часов.
Технические характеристики скважинного насоса ЭЦВ 6-6,5-85
| Параметр / Характеристика | Паспортное значение | Стандарт / Примечание |
|---|---|---|
| Модель насосного агрегата | ЭЦВ 6-6,5-85 (ЭЦВ 6-65-85) | Погружной скважинный центробежный многоступенчатый |
| Номинальная объемная подача (производительность) | 6.5 м³/час (108 л/мин) | Рабочий диапазон 5.0 – 8.0 м³/ч |
| Номинальный напор водяного столба | 85 метров (8.5 атм / бар) | Максимальный напор до 95 м |
| Минимальный диаметр обсадной колонны скважины | 150 мм (6 дюймов) | Внутренний просвет трубы скважины |
| Мощность погружного электродвигателя | 3.0 кВт (380 В) | Асинхронный водозаполненный двигатель серии ПЭДВ |
| Номинальный потребляемый ток | 7.5 А | 3 фазы, 50 Гц |
| Частота вращения вала | 3 000 об/мин (синхронная) | 2 850 об/мин номинальная под нагрузкой |
| Диаметр напорного патрубка | G 2" (Ду 50 мм) / фланцевое | Трубная цилиндрическая резьба / фланец |
| Степень защиты оболочки электрооборудования | IP68 | Полная герметичность при длительном погружении в воду |
| Материал корпуса и ступеней | Серый чугун СЧ20 / сталь 20 | Высокая стойкость к гидроабразивному износу |
| Материал рабочих колес и направляющих аппаратов | Стеклонаполненный полиамид / чугун СЧ20 | Устойчивость к солям жесткости и кавитации |
| Габаритные размеры насосного агрегата | длина 1 250 мм, диаметр 145 мм | Свободный монтаж в трубу 150 мм |
| Масса агрегата (насос + электродвигатель) | 68 кг | В сухом состоянии без кабеля |
| Стандарт изготовления и сертификация | ГОСТ 10428-89, ТР ТС 010/2011 | Сертификат Таможенного Союза ЕАЭС |
| Гарантийный срок эксплуатации | 12 месяцев | Официальная гарантия ТОО «Fortune PROM» |
Рекомендованное сечение медного погружного кабеля (ВПП / КВВ) по длине линии
| Глубина подвеса / Длина кабельной трассы | Минимальное сечение жил (медь) | Расчетное падение напряжения (не более 3%) |
|---|---|---|
| до 30 метров | 3 × 2.5 мм² | менее 1.2% (оптимальный пусковой ток) |
| от 30 до 50 метров | 3 × 4.0 мм² | менее 1.8% (защита от просадки напряжения) |
| от 50 до 75 метров | 3 × 6.0 мм² | менее 2.2% (надежный пуск под нагрузкой) |
| от 75 до 100 метров | 3 × 10.0 мм² | менее 2.8% (регламент ГОСТ 10428) |
Допустимые параметры перекачиваемой артезианской воды
| Физико-химический показатель | Нормативное значение (ГОСТ 10428-89) | Влияние на долговечность насоса |
|---|---|---|
| Массовая доля твердых механических примесей (песок) | не более 50 г/м³ (0.005%) | Предотвращает абразивный износ торцов рабочих колес |
| Общая минерализация (сухой остаток) | не более 1 500 мг/л | Исключает интенсивное отложение солей в зазорах |
| Водородный показатель (кислотность / щелочность) | рН от 6.5 до 8.5 | Нейтральная среда, отсутствие коррозии чугуна и крепежа |
| Температура перекачиваемой воды | от +1 °C до +25 °C | Обеспечивает эффективное охлаждение двигателя ПЭДВ |
| Содержание химических агрессивных веществ | Хлориды до 350 мг/л, сероводород до 1.5 мг/л | Защита резинометаллических подшипников скольжения |
Часто задаваемые вопросы снабженцев и специалистов по насосу ЭЦВ 6-6,5-85
1. В скважину какого диаметра монтируется насос ЭЦВ 6-6,5-85?
Цифра «6» в маркировке обозначает внутренний диаметр обсадной трубы в дюймах (6" = 150 мм). Наружный диаметр самого насоса составляет 145 мм. Агрегат свободно монтируется в обсадные трубы 150 мм, 168 мм, 219 мм и более. Зазор между стенкой трубы и насосом обеспечивает достаточную скорость потока воды для охлаждения электродвигателя.
2. Обязательно ли устанавливать станцию управления и защиты (СУЗ / «Каскад»)?
Да, эксплуатация погружного насоса ЭЦВ без станции управления категорически не допускается заводом-изготовителем. Станция типа СУЗ или «Каскад» защищает двигатель от перекоса и обрыва фаз, скачков напряжения, перегрузок по току и «сухого хода» при снижении динамического уровня воды в скважине. Подключение через защитную станцию является обязательным условием сохранения заводской гарантии.
3. Требуется ли заливать воду в двигатель перед спуском в скважину?
Да, двигатели серии ПЭДВ являются водозаполненными. Перед монтажом через специальное заливочное отверстие в верхней крышке мотор обязательно заполняется чистой профильтрованной питьевой водой до полного выхода воздуха. Вода внутри двигателя выполняет роль смазки упорного подшипника (подпятника) и теплоносителя. Включение незаполненного мотора приводит к мгновенному выходу из строя упорного узла.
4. На какую максимальную глубину под динамический уровень можно погружать агрегат?
Насос должен быть погружен под динамический уровень воды в скважине не менее чем на 1 метр (для исключения завихрений и подсоса воздуха), но не глубже 50 метров под зеркало воды во избежание чрезмерного гидростатического давления на уплотнители двигателя. При этом расстояние от дна скважины (фильтровой зоны) до низа мотора должно составлять не менее 1–2 метров для предотвращения засасывания донного шлама и песка.
5. Как оформить покупку по безналичному расчету с НДС 16% и заказать доставку?
ТОО «Fortune PROM» осуществляет прямые поставки скважинных насосов ЭЦВ со склада в Алматы юридическим и физическим лицам по всему Казахстану. Мы выставляем официальный счет на оплату с НДС 16%, выписываем электронную счет-фактуру (ЭСФ), накладные и предоставляем паспорт завода с отметкой ОТК и официальную гарантию 12 месяцев. Организуем быструю доставку через транспортные компании Jet Logistic, АБТ Транс, DPD в города Астана, Караганда, Шымкент, Актобе, Павлодар, Тараз, Усть-Каменогорск, Костанай, Кызылорда и др. за 1–3 рабочих дня.
Закажите скважинный насос ЭЦВ 6-6,5-85 со склада в Алматы
В наличии на складе в Алматы по цене 385 000 ₸ с НДС 16%. Официальный паспорт ГОСТ 10428-89, гарантия 12 месяцев, быстрая отгрузка во все регионы Республики Казахстан.
Технические характеристики
| Режим работы (ГОСТ 183-74) | Промышленный S1 (продолжительный, 24/7) |
| Комплектация при поставке | Насосный агрегат в сборе с двигателем ПЭДВ 3.0 кВт, паспорт ГОСТ, гарантийный талон, ЭСФ с НДС 16% |
| Номинальная производительность, м³/ч | 6.5 м³/ч (108 л/мин) |
| Номинальный напор, м | 85 м (8.5 атм) |
| Напряжение сети, В | 380 В (3 фазы, 50 Гц) |
| Перекачиваемая жидкость | Вода питьевая и техническая, минерализация до 1500 мг/л, песок до 50 г/м³ |
| Максимальная температура перекачиваемой жидкости, °C | от +1 °C до +25 °C (специсполнение до +35 °C) |
| Страна производитель | Казахстан / Россия |
| Диаметр скважины (обсадной трубы), дюйм / мм | 6 дюймов (не менее 150 мм) |
| Материал проточной части и корпуса | Серый чугун СЧ20 / конструкционная сталь |
| Степень защиты IP | IP68 (водозаполненный погружной электродвигатель) |
| Состояние | Новое (заводской паспорт изделия, гарантия) |
| Гарантийный срок | 12 месяцев |
| Применение | Подъем чистой артезианской воды из глубоких скважин для питьевого, коммунального и аграрного водоснабжения |
| МОДЕЛЬ | ЭЦВ 6-6,5-85 (ЭЦВ 6-65-85) |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ 10428-89 / ТР ТС 010/2011 / ISO 9001 |
| Частота вращения, об/мин | 3000 об/мин (синхронная) |
| Материал рабочего колеса | Стеклонаполненный полиамид / чугун СЧ20 / бронза |
| Мощность, кВт | 3.0 кВт |
| Тип насоса | Погружной скважинный центробежный многоступенчатый насос |
