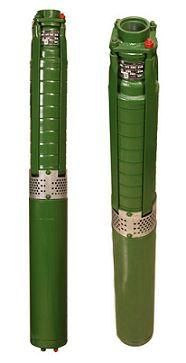

Погружной скважинный насос ЭЦВ 8-25-110 (номинальная подача 25 м³/ч, напор 110 м, 11 кВт, 380В)
Погружной скважинный центробежный многоступенчатый насос ЭЦВ 8-25-110 предназначен для подъема чистой питьевой и технической воды из артезианских скважин с внутренним диаметром обсадной колонны не менее 8 дюймов (200 мм). Агрегат широко эксплуатируется на объектах городского водоснабжения (Горводоканал), сельхозпредприятиях (оросительные системы и фермы), промышленных и горнодобывающих комбинатах Казахстана. Насос комплектуется водонаполненным электродвигателем ПЭДВ мощностью 11 кВт и имеет защитное полимерно-эпоксидное антикоррозийное покрытие корпуса (зеленого цвета), обеспечивающее долговременную стойкость к минерализованной артезианской воде.
Расшифровка условного обозначения агрегата ЭЦВ 8-25-110
Электроприводной Центробежный для Воды (погружной скважинный агрегат)
Минимальный диаметр обсадной колонны скважины: 8″ (не менее 200 мм)
Номинальная производительность (подача): 25 м³/ч (416 л/мин)
Номинальный напор водяного столба: 110 метров (11 бар / 1.1 МПа)
Рабочие гидравлические точки характеристики (Q-H) насоса ЭЦВ 8-25-110
Инженерный расчет: силовой водопогружной кабель и защита электродвигателя
Сечение кабеля типа ВПП / КРБК (мощность 11 кВт):
- Глубина опускания до 60 м: кабель 3 × 6.0 мм² (падение напряжения < 3%);
- Глубина опускания от 60 до 110 м: кабель 3 × 10.0 мм²;
- Глубина опускания от 110 до 150 м: кабель 3 × 16.0 мм²;
- Соединение: термоусадочная эпоксидная водонепроницаемая муфта (ТМА / ТМПВ).
Станция управления и защиты (СУЗ):
Для исключения аварий погружного двигателя ПЭДВ 11 кВт (перекос фаз, сухой ход при падении динамического уровня, перегрузка по току 25.5 А) подключение строго через станцию защиты СУЗ-25, «Каскад» или частотный преобразователь INNOVERT.
Станции СУЗ в наличии на складе в Алматы.Сравнительная таблица насосов серии ЭЦВ 8 (скважины 8″ / 200 мм)
Часто задаваемые вопросы снабженцев и инженеров-гидротехников (FAQ)
1. Каковы требования к воде и скважине для надежной работы насоса ЭЦВ 8-25-110?
Внутренний диаметр обсадной колонны скважины должен быть не менее 200 мм (8 дюймов) с прямолинейностью ствола. Температура воды — до +25 °C (кратковременно до +35 °C). Общая минерализация (сухой остаток) — до 1500 мг/л, содержание механического кварцевого песка — не более 50 г/м³ (до 0.01% по массе), pH 6.5–8.5. Скважина перед монтажом насоса должна быть прокачана от бурового шлама до чистой воды.
2. На какую глубину под уровень воды должен погружаться агрегат?
Минимальный слой воды над верхним напорным патрубком насоса при максимальном водоотборе (динамический уровень) должен составлять не менее 1.5–2.0 метров во избежание захвата воздуха и сухого хода. Расстояние от нижней части двигателя до забоя скважины (или фильтровой зоны) должно быть не менее 1.0–1.5 метров, чтобы исключить засасывание придонного ила и песка.
3. Почему в маркировке указано «зеленый погружной насос» и что это значит?
Зеленый цвет корпуса обусловлен нанесением специального полимерно-эпоксидного антикоррозийного порошкового покрытия методом горячей полимеризации. Покрытие сертифицировано для питьевого водоснабжения, защищает чугунный и стальной корпус насоса от солевой коррозии и агрессивных грунтовых вод, увеличивая межремонтный ресурс агрегата до 10–12 лет.
4. Как заказать комплект: насос, кабель ВПП, термоусадочную муфту и станцию защиты СУЗ?
Компания Fortune PROM поставляет комплексные готовые решения «под ключ»: насосный агрегат ЭЦВ 8-25-110, требуемый метраж водопогружного силового кабеля (ВПП 3×10 мм²), сертифицированную термоусадочную заливочную муфту, стальной трос подвеса из нержавеющей стали и станцию управления СУЗ-25 / частотный преобразователь. Все позиции доступны с единого склада в Алматы.
5. Условия оплаты, поставка с НДС 16% и гарантийные обязательства?
Поставка сопровождается полным пакетом документов: электронная счет-фактура (ЭСФ) с НДС 16%, накладная, паспорт завода-изготовителя с отметкой ОТК и сертификат ТР ТС 010/2011. Гарантия составляет 12 месяцев со склада в Алматы с возможностью продления при регламентном монтаже со станцией СУЗ. Доставка транспортными компаниями во все регионы Казахстана (Астана, Шымкент, Караганда, Актобе, Атырау, Павлодар и др.) за 2–5 дней.
Официальный дистрибьютор ТОО «Fortune PROM». Специальные скидки для водоканалов и подрядных организаций.
Технические характеристики
| Официальная гарантия | 12 месяцев со склада в Алматы (расширение до 24 мес) |
| Рабочий диапазон подачи | 15 – 30 м³/ч |
| Рабочий диапазон напора | 90 – 125 м |
| Количество ступеней (рабочих колес) | 7 ступеней |
| Наименование / Модель | Погружной скважинный насос ЭЦВ 8-25-110 |
| Номинальная мощность электродвигателя, кВт | 11 кВт (15 л.с.) |
| Тип привода / электродвигателя | Погружной асинхронный водонаполненный (ПЭДВ-11) |
| Материал вала | Коррозионностойкая сталь 20Х13 / 12Х18Н10Т (AISI 304) |
| Диаметр напорного патрубка | DN 80 (G 3″ резьба / фланец) |
| Антикоррозийная защита | Защитная эпоксидно-полимерная эмаль (зеленого цвета) |
| Тип установки и монтажа | Вертикальный скважинный подвесной на водоподъемной колонне труб |
| Номинальная подача (производительность), м³/ч | 25 м³/ч (416 л/мин, 6.94 л/с) |
| Номинальный напор, м | 110 м вод. ст. (11 бар / 1.1 МПа) |
| Напряжение сети, В | 380 В (3 фазы, 50 Гц) |
| Перекачиваемая жидкость | Вода питьевая и техническая, минерализация до 1500 мг/л, песок до 50 г/м³, pH 6.5–8.5 |
| Максимальная температура перекачиваемой жидкости, °C | до +25 °C (до +35 °C кратковременно) |
| Диаметр скважины (обсадной трубы), дюйм / мм | 8 дюймов (не менее 200 мм) |
| Материал проточной части и корпуса | Серый чугун СЧ20 / сталь |
| Степень защиты IP | IP68 (герметичный водозаполненный двигатель) |
| Состояние | Новое |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ 10428-89, ТР ТС 004/2011, ТР ТС 010/2011, ТР ТС 020/2011 |
| Номинальный ток, А | 25.5 А |
| Частота вращения, об/мин | 3000 об/мин (2850–2900 номин.) |
| Материал рабочего колеса | Ударопрочный норил (Noryl PPO) / чугун СЧ20 / бронза |
| Тип насоса | Погружной центробежный многоступенчатый артезианский |
