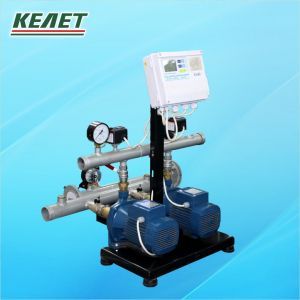

Станция насосная СН-2-КЕЛЕТ-CP230B-40-380-КЛ-0-0 (двухнасосная, 8 кВт, 380В)
СН-2-КЕЛЕТ-CP230B-40-380-КЛ-0-0 — автоматическая двухнасосная станция повышения и стабилизации давления промышленного класса, спроектированная и выпускаемая заводом АО «КЕЛЕТ» (Казахстан) на базе надежных итальянских консольно-моноблочных центробежных электронасосов Pedrollo серии CP 230B. Установка смонтирована на общей несущей раме с виброизоляцией, оснащена всасывающим и напорным стальными коллекторами Ду 100 мм, запорно-регулирующей арматурой, обратными клапанами и микропроцессорным шкафом автоматического управления КЛ с функцией 100% автоматического ввода резерва (АВР) и циклического чередования моточасов.
Официальный поставщик в Республике Казахстан — ТОО «Fortune PROM». Оборудование сопровождается полным пакетом технической и бухгалтерской документации: паспорт завода-изготовителя, сертификаты ТР ТС 010/2011 и ТР ТС 004/2011, гарантийный талон и электронная счет-фактура с НДС 16%.
Расшифровка маркировки СН-2-КЕЛЕТ-CP230B-40-380-КЛ-0-0
| Элемент шифра | Значение параметра | Инженерное пояснение |
|---|---|---|
| СН-2 | Станция насосная, 2 насоса | Двухнасосная компоновка: 1 рабочий насос + 1 резервный 100% мощности |
| КЕЛЕТ | АО «КЕЛЕТ» (Алматы, Казахстан) | Завод-производитель насосного и тепломеханического оборудования |
| CP230B | Базовые насосы Pedrollo CP 230B (Италия) | Высокоэффективные центробежные насосы производительностью до 108 м³/ч и напором до 38.5 м |
| 40 | Температура перекачиваемой среды до +40 °C | Стандартное климатическое исполнение для питьевой и хозяйственной воды (до +90°C по спецзаказу) |
| 380 | Напряжение 380 В (3 фазы, 50 Гц) | Трехфазная промышленная сеть переменного тока 3L+N+PE |
| КЛ | Шкаф управления с логическим контроллером | Прямой пуск (К), микропроцессорный блок (Л) с ЖК-экраном, ротацией и памятью ошибок |
| 0-0 | Заводское базовое исполнение | Базовая комплектация узлов автоматики и арматуры АО «КЕЛЕТ» |
Принцип работы и логика автоматики станции СН-2
В случае аварийного отключения рабочего насоса (перегрузка, перегрев, падение давления) шкаф КЛ мгновенно и без участия человека вводит в работу второй насос, обеспечивая абсолютную бесперебойность подачи воды на объекте.
Микропроцессорный контроллер циклически меняет статус насосов (рабочий / резервный) при каждом цикле включения. Это исключает закисание сальников, обеспечивает равномерный износ подшипников и увеличивает межремонтный ресурс в 2 раза.
Станция аппаратно защищена от сухого хода (по датчику давления/поплавку), перекоса и обрыва фаз, коротких замыканий и тепловой перегрузки электродвигателей с записью аварийных кодов в энергонезависимую память контроллера.
Специализированная компоновка обратных клапанов и возможность интеграции мембранного гидроаккумулятора гасят волновые гидроудары при пусках и остановках, защищая фитинги и сантехническую арматуру магистрали.
Технические характеристики насосной станции СН-2-КЕЛЕТ-CP230B-40-380-КЛ-0-0
| Параметр | Значение / Характеристика |
|---|---|
| Модель насосной станции | СН-2-КЕЛЕТ-CP230B-40-380-КЛ-0-0 |
| Завод-изготовитель | АО «КЕЛЕТ» (Казахстан, г. Алматы) |
| Модель базовых электронасосов | Консольно-моноблочные центробежные Pedrollo CP 230B (Италия) |
| Количество насосов в установке | 2 насоса (1 рабочий + 1 резервный, 100% АВР) |
| Максимальная производительность (подача, Qmax) | до 108 м³/час (1800 л/мин) |
| Максимальный создаваемый напор (Hmax) | 38.5 м вод. ст. (до 3.85 бар) |
| Номинальная мощность электродвигателя (1 насос) | 4.0 кВт |
| Суммарная установленная электрическая мощность | 8.0 кВт (2 × 4.0 кВт) |
| Напряжение электропитания / частота сети | 380 В (3 фазы, переменный ток, 50 Гц) |
| Частота вращения вала электродвигателя | 2900 об/мин (2-полюсный асинхронный двигатель) |
| Степень защиты электродвигателя / шкафа | IP55 (пыле-влагозащищенное исполнение) |
| Класс нагревостойкости изоляции обмоток | Класс F (допустимый нагрев до 155 °C) |
| Диаметр всасывающего коллектора | Ду 100 мм (фланцевое соединение по ГОСТ 33259-2015) |
| Диаметр напорного коллектора | Ду 100 мм (фланцевое соединение по ГОСТ 33259-2015) |
| Максимальное рабочее давление корпуса станции | 10 бар (PN10 / 1.0 МПа) |
| Температура перекачиваемой жидкости | от -10 °C до +40 °C (до +90 °C при спецзаказе) |
| Материал корпуса насосной части | Высокопрочный серый чугун СЧ20 с катафорезным грунтом |
| Материал рабочего колеса | Латунь повышенной износостойкости / чугун |
| Материал ведущего вала | Нержавеющая сталь AISI 431 |
| Тип уплотнения вала | Торцевое механическое уплотнение (керамика / графит / NBR) |
| Тип шкафа управления и пуска | Шкаф КЛ (прямой пуск) с микропроцессорным процессором и ЖК-дисплеем |
| Сертификация соответствия | ГОСТ 183-74, ТР ТС 010/2011, ТР ТС 004/2011, ТР ТС 020/2011 |
| Гарантия завода и поставщика | 12 месяцев со склада в Алматы |
Сравнительная таблица серии двухнасосных станций СН-2-КЕЛЕТ (Pedrollo CP)
| Модель станции | Мощность, кВт | Подача Qmax, м³/ч | Напор Hmax, м | Коллекторы, Ду | Особенность |
|---|---|---|---|---|---|
| СН-2-КЕЛЕТ-CP190-40-380-КЛ | 2 × 3.0 | до 42 | до 48 | Ду 80 | Высокий напор, средний расход |
| СН-2-КЕЛЕТ-CP220-40-380-КЛ | 2 × 4.0 | до 54 | до 56 | Ду 80 | Повышенный напор |
| СН-2-КЕЛЕТ-CP230B-40-380-КЛ (текущая) | 2 × 4.0 (8.0) | до 108 | до 38.5 | Ду 100 | Максимальный объем подачи (1800 л/мин) |
| СН-2-КЕЛЕТ-CP250-40-380-КЛ | 2 × 7.5 | до 120 | до 58 | Ду 100 | Тяжелая промышленная серия |
Комплектация при поставке со склада в Алматы
- Рама-основание: жесткая сварная профильная рама с посадочными виброгасящими опорами и порошковым покрытием.
- Насосный модуль: 2 центробежных консольно-моноблочных насоса Pedrollo CP 230B (электродвигатели 4.0 кВт / 380В, IP55).
- Коллекторная группа: всасывающий и напорный стальные коллекторы Ду 100 мм с фланцами ГОСТ 33259-2015.
- Запорная арматура: шаровые краны / поворотные дисковые затворы на входе и выходе каждого насоса.
- Защитная гидроарматура: обратные тарельчатые клапаны на напорном патрубке каждого насоса для предотвращения обратного тока.
- Контрольно-измерительные приборы: радиальный виброустойчивый манометр с демпфером и отсечным трехходовым краном.
- Система управления: шкаф управления КЛ с контроллером, реле давления, пускателями и кабельными вводами.
- Пакет документации: оригинальный паспорт изделия завода АО «КЕЛЕТ», инструкция по эксплуатации и монтажу, копия сертификата соответствия ТР ТС 010/2011, гарантийный талон ТОО «Fortune PROM», бухгалтерская накладная и счет-фактура (ЭСФ) с выделенным НДС 16%.
Часто задаваемые вопросы снабженцев и главных инженеров (FAQ)
1. В чем главное преимущество насосов Pedrollo CP 230B в составе станции КЕЛЕТ?
Насосы итальянского концерна Pedrollo славятся высочайшей прецизионной точностью гидродинамической части, низким уровнем шума и минимальным кавитационным износом. При умеренной мощности электродвигателя (4.0 кВт) насос CP 230B обеспечивает колоссальную производительность до 108 м³/ч (1800 л/мин), что делает станцию идеальным выбором для подкачки в системах водоснабжения крупных микрорайонов, поселков и промышленных цехов.
2. Требуется ли установка гидроаккумулятора к станции СН-2-КЕЛЕТ?
Да, для предотвращения частых повторно-кратковременных пусков двигателей при минимальном водоразборе и компенсации гидроударов настоятельно рекомендуется установка мембранного гидроаккумулятора (экспанзомата) объемом от 50 до 200 литров. Специалисты ТОО «Fortune PROM» помогут рассчитать и укомплектовать станцию мембранным баком нужной емкости в единый заказ.
3. Как работает шкаф управления КЛ при аварии основного насоса?
Шкаф КЛ непрерывно считывает состояние тепловых реле и датчиков давления. При срабатывании защиты по току, перегреву или механическому заклиниванию рабочего агрегата контроллер отключает аварийный насос, фиксирует ошибку в журнале и за доли секунды запускает резервный насос. Водоснабжение объекта не прерывается ни на секунду.
4. Каковы условия оплаты, предоставления КП и скидок для юридических лиц?
Работаем по безналичному расчету с выставлением электронных счетов-фактур (ЭСФ) с выделенным НДС 16%. Официальное коммерческое предложение с фиксированной ценой и сроками бронирования выставляется в течение 15–30 минут после получения заявки. Для монтажных организаций, генподрядчиков и постоянных заказчиков действует гибкая система объектных скидок.
5. Какие сроки и география доставки насосной станции по Казахстану?
Станция отгружается непосредственно со склада в Алматы. Доставка осуществляется транспортными компаниями (ABT, DPD, КИТ, Jet Logistic) или попутным специализированным автотранспортом во все областные центры и моногорода: Астана, Шымкент, Караганда, Актобе, Атырау, Павлодар, Усть-Каменогорск, Тараз, Костанай, Семей, Актау. Срок доставки — от 2 до 5 рабочих дней с жесткой обрешеткой.
6. Предоставляется ли гарантия и заводской паспорт?
Да, предоставляется официальная гарантия завода-изготовителя АО «КЕЛЕТ» и поставщика ТОО «Fortune PROM» сроком 12 месяцев со дня ввода в эксплуатацию. Каждый агрегат проходит гидростатические и электротехнические испытания на заводском стенде с отметкой ОТК в индивидуальном паспорте.
Технические характеристики
| Автоматика управления | Автоматический ввод резерва (АВР), защита сухого хода, память аварий |
| Категория применения | Промышленное и гражданское водоснабжение, ЖКХ, пожаротушение, ирригация |
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный, 24/7) |
| Материал конструкции и корпуса | Серый чугун СЧ20 / нержавеющая сталь AISI 431 |
| Напряжение питающей сети | 380 В (3 фазы, 50 Гц) |
| Срок службы / ресурс | Не менее 10–15 лет при регламентном ТО |
| Антикоррозийная защита | Катафорезное антикоррозийное покрытие проточной части |
| Сертификат соответствия | ТР ТС 010/2011 "О безопасности машин и оборудования", ТР ТС 004/2011 |
| Комплектация при поставке | Станция на стальной раме, 2 насоса Pedrollo CP 230B, шкаф управления КЛ, коллекторы Ду100, арматура, манометр, паспорт завода, ЭСФ с НДС 16% |
| Условия эксплуатации | Закрытые насосные помещения / цеха (+5°C ... +40°C) |
| Тип привода / механизма | Электронасосный центробежный моноблочный (2 насоса) |
| Тип установки и монтажа | Стационарный напольный на жесткой сварной раме |
| Количество насосов | 2 (1 рабочий + 1 резервный со 100% АВР) |
| Модель насосных агрегатов | Pedrollo CP 230B (Италия) |
| Максимальный напор (Hmax) | 38.5 м |
| Номинальный рабочий напор | 25–35 м |
| Максимальная производительность (Qmax) | 108 м³/ч (1800 л/мин) |
| Номинальная производительность (1 насос) | 54–72 м³/ч |
| Номинальная мощность двигателей | 2 × 4.0 кВт (8.0 кВт суммарно) |
| Частота вращения двигателей | 2900 об/мин |
| Тип шкафа управления | Микропроцессорный контроллер КЛ (прямой пуск, ЖК-дисплей) |
| Материал корпуса насосов | Чугун СЧ20 с катафорезной обработкой |
| Материал вала насоса | Нержавеющая сталь AISI 431 |
| Материал коллекторов | Оцинкованная / нержавеющая сталь |
| Диаметр всасывающего коллектора | Ду 100 мм (фланцевый DN 100) |
| Диаметр напорного коллектора | Ду 100 мм (фланцевый DN 100) |
| Температура перекачиваемой среды, °C | от -10 °C до +40 °C (до +90 °C спецзаказ) |
| Количество управляемых насосов | 2 насоса |
| Логика совместной работы насосов | Автоматическое чередование по моточасам + 100% АВР при аварии |
| Подключаемые датчики давления | Реле давления / аналоговый датчик 4-20 мА |
| Максимальное рабочее давление корпуса | 10 бар (PN10 / 1.0 МПа) |
| Общая установленная электрическая мощность | 8.0 кВт |
| Тип оборудования | Автоматическая двухнасосная станция поддержания давления |
| Производитель | АО «КЕЛЕТ» (Казахстан) |
| Страна производитель | Казахстан / Италия |
| Частота тока | 50 Гц |
| Тип уплотнения вала | Торцевое механическое (керамика / графит / NBR) |
| Степень защиты IP | IP55 |
| Состояние | Новое |
| Гарантийный срок | 12 месяцев |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ 183-74, ТР ТС 010/2011, ТР ТС 004/2011 |
| Климатическое исполнение | УХЛ4 (по ГОСТ 15150-69) |
| Материал проточной части | Чугун СЧ20 с катафорезным антикоррозийным грунтом / латунь |
