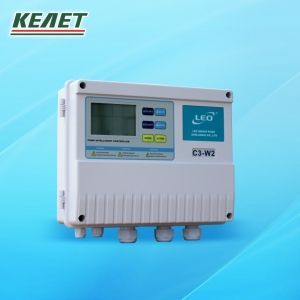

Интеллектуальная станция управления и защиты насосов LEO C3-W2 (380В, 0.75–4.0 кВт)
LEO C3-W2 — микропроцессорная станция управления и комплексной защиты промышленного класса, предназначенная для автоматизации работы двух погружных скважинных (ЭЦВ, LEO, Grundfos, Pedrollo) или дренажно-фекальных насосных агрегатов мощностью от 0.75 до 4.0 кВт (с током до 10 А) в трехфазной сети 380 В. Станция реализует полный цикл защит электропривода, алгоритмы автоматического ввода резерва (АВР), циклическое чередование насосов для равномерного износа и цифровую телеметрию на встроенном ЖК-дисплее.
Алгоритмы управления двумя насосными агрегатами
В случае аварийного отключения рабочего насоса (перегрузка, обрыв фазы, заклинивание) контроллер C3-W2 за доли секунды автоматически запускает резервный насос, предотвращая перебои в водоснабжении объекта.
При каждом новом цикле включения (по сигналу датчика уровня или реле давления) станция поочередно активирует то Насос №1, то Насос №2. Это обеспечивает строго равномерную наработку моточасов обоих агрегатов.
Если производительности одного насоса недостаточно для поддержания давления или откачки приямка, контроллер по дополнительному датчику подключает второй насос параллельно в совместную работу.
Комплекс встроенных защит электродвигателя и насосной части
| Вид аварийной защиты | Принцип обнаружения аварии | Время срабатывания | Логика восстановления |
|---|---|---|---|
| Защита от «сухого хода» без датчиков | Мониторинг падения cos φ и снижения активного тока двигателя ниже 60% от номинала | 3 – 5 сек | Автоперезапуск по таймеру (настраивается от 5 до 300 мин) |
| Защита от «сухого хода» по электродам | Размыкание цепи кондуктометрических зондов уровня в скважине / резервуаре | 0.5 – 1 сек | Автоматический пуск при восстановлении динамического уровня |
| Защита от перегрузки по току | Электронное токовое реле с измерением реального фазного тока трансформаторами | 1 – 5 сек | Переход на второй насос + светозвуковая сигнализация |
| Защита от обрыва и перекоса фаз | Несимметрия токов между фазами более 15% или полное пропадание одной из фаз | < 2 сек | Мгновенная блокировка до стабилизации питающей сети |
| Защита от скачков напряжения сети | Повышение > 430 В либо глубокая просадка напряжения < 320 В | < 1 сек | Автовозврат в работу при входе напряжения в диапазон 340–420 В |
| Защита от заклинивания ротора | Превышение пускового тока свыше 300% более 0.5 сек | 0.2 – 0.5 сек | Аварийное отключение с фиксацией кода ошибки в энергонезависимой памяти |
Линейка интеллектуальных станций управления насосами LEO (Серия C)
В таблице представлены сертифицированные модификации станций управления LEO серии C для однофазных (220В) и трехфазных (380В) насосных систем:
| Модель станции | Сеть, В | Кол-во насосов | Диапазон мощности | Номинальный ток | Защита оболочки |
|---|---|---|---|---|---|
| LEO C1-S1 | 220 В (1 фаза) | 1 насос | 0.37 – 2.2 кВт | до 16 А | IP54 |
| LEO C3-W1 (0.75-4.0 кВт) | 380 В (3 фазы) | 1 насос | 0.75 – 4.0 кВт | 1.5 – 10.0 А | IP54 |
| LEO C3-W2 (Текущая модель) | 380 В (3 фазы) | 2 насоса | 0.75 – 4.0 кВт | 1.5 – 10.0 А | IP54 |
| LEO C3-W2 (5.5-7.5 кВт) | 380 В (3 фазы) | 2 насоса | 5.5 – 7.5 кВт | 13 – 17 А | IP54 |
| LEO C3-W2 (11 кВт) | 380 В (3 фазы) | 2 насоса | 11 кВт | 24 А | IP54 |
| LEO C3-W2 (15 кВт) | 380 В (3 фазы) | 2 насоса | 15 кВт | 32 А | IP54 |
Инструкция по монтажу и калибровке рабочей точки
1. Подключение силовых цепей и заземления
Ввод трехфазного сетевого кабеля 380 В осуществляется через гермоввод PG к клеммам L1, L2, L3 и шине защитного заземления PE. Силовые кабели погружных электродвигателей насосов подключаются к соответствующим клеммникам: U1-V1-W1 для Насоса №1 и U2-V2-W2 для Насоса №2.
2. Подключение датчиков уровня и давления
Для работы в скважине в комплекте поставляются 3 кондуктометрических зонда из нержавеющей стали: COM (общий / нижняя точка погружения), MIN (уровень защиты от сухого хода), MAX (уровень автовозобновления работы). При управлении по давлению контакты реле давления или электроконтактного манометра (ЭКМ) заводятся на клеммы внешнего управления.
3. Интеллектуальная автокалибровка тока (Функция «Store / One-Touch Calibration»)
После первого запуска насосов при стабильном номинальном давлении зажмите кнопку STORE на 3 секунды. Контроллер автоматически замерит фактические рабочие токи обоих насосов, запишет их в энергонезависимую память и выставит оптимальные пороги защиты по перегрузке (+20%) и сухому ходу (-40%).
Диагностика кодов неисправностей на дисплее (Fault Codes)
| Код ошибки | Индикация на дисплее | Причина срабатывания | Рекомендуемые действия |
|---|---|---|---|
| Err 01 | DRY RUN / DRY PUMP | Сухой ход насоса (сработал датчик MIN либо ток упал ниже 60%) | Проверить дебит скважины или уровень в емкости. Насос перезапустится по таймеру. |
| Err 02 | OVER LOAD | Перегрузка по току (ток насоса превысил калиброванный порог) | Проверить насосную часть на наличие песка/ила, замерить сопротивление изоляции. |
| Err 03 | PHASE LOSS | Пропадание питающей фазы или перекос напряжения более 15% | Проверить вводной трехфазный автоматический выключатель и напряжение на вводе L1-L2-L3. |
| Err 04 | OVER / UNDER VOLT | Сетевое напряжение вышло за рамки допустимых 320–430 В | Привести в норму качество электросети объекта. Автосброс произойдет автоматически. |
| Err 05 | STALLED ROTOR | Заклинивание рабочего колеса (ток более 300% при пуске) | Отключить питание, извлечь насос и устранить механическую блокировку вала. |
Комплектация поставки и условия для юридических лиц
- Шкаф управления LEO C3-W2 в сборе (IP54);
- Комплект нержавеющих кондуктометрических датчиков уровня (3 шт.);
- Комплект монтажных кронштейнов и крепежа для настенной установки;
- Паспорт завода LEO Group и руководство пользователя на русском языке;
- Заводская индивидуальная демпфирующая упаковка.
- Безналичный расчет с выставлением ЭСФ с НДС 16%;
- Сертификаты ТР ТС 004/2011 и ТР ТС 020/2011;
- Официальная гарантия 12 месяцев со склада в Алматы;
- Специальные дилерские цены для монтажных организаций и водоканалов;
- Отгрузка со склада в день поступления оплаты.
Станции управления LEO C3-W2 постоянно поддерживаются на складе ТОО «Fortune PROM» в г. Алматы. Отгрузка курьерскими и транспортными компаниями (ABT, DPD, Jet Logistic, КИТ) осуществляется в день оплаты. Срок доставки в Астану, Караганду, Шымкент, Актобе, Атырау, Павлодар и Усть-Каменогорск — от 2 до 4 рабочих дней.
Технические характеристики
| Официальная гарантия | 12 месяцев со склада в Алматы |
| Напряжение питающей сети | 380 В (3 фазы, 50 Гц) |
| Сертификат соответствия | ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "ЭМС" |
| Страна бренда / производства | КНР (Завод LEO Group) |
| Назначение станции управления | Автоматическое управление и комплексная защита 2 насосных агрегатов |
| Диапазон мощности управляемых двигателей | 0.75 – 4.0 кВт (1.0 – 5.5 л.с.) |
| Номинальный рабочий ток двигателей | 1.5 – 10.0 А (программируемая уставка калибровки) |
| Количество управляемых насосов | 2 насоса (чередование / резервирование / каскад) |
| Логика совместной работы насосов | Чередование моточасов, автоматический ввод резерва (АВР), каскадный пуск |
| Защита от «сухого хода» | Двойная: без датчиков (по cos φ и току) и по 3 кондуктометрическим электродам |
| Защита от перегрузки по току | Электронная с регулируемой задержкой отключения 0.1–5 сек |
| Защита от короткого замыкания | Мгновенная электромагнитная токовая отсечка (< 0.1 сек) |
| Защита от обрыва и асимметрии фаз | Встроенный контроль фазных напряжений и несимметрии токов (> 15%) |
| Защита от скачков сетевого напряжения | Повышенное (> 430 В) и пониженное (< 320 В) с автовозвратом |
| Защита от заклинивания ротора | Мгновенное отключение при пусковом токе более 300% |
| Тип дисплея и индикации | Цифровой жидкокристаллический LCD с подсветкой + светодиодные LED-индикаторы |
| Отображаемые параметры телеметрии | Ток насоса 1 (А), Ток насоса 2 (А), Напряжение сети (В), Код неисправности |
| Память журнала аварий | Энергонезависимая память на 5 последних аварийных событий |
| Режимы управления | Автоматический (Auto) / Ручной (Manual) |
| Подключаемые датчики уровня | Кондуктометрические электроды (COM, MIN, MAX), поплавковые выключатели |
| Подключаемые датчики давления | Реле давления, электроконтактный манометр (ЭКМ), датчик 4–20 мА |
| Степень защиты оболочки IP | IP54 (пыле- и влагозащищенное настенное исполнение) |
| Кабельные вводы | 5 герметичных сальников типа PG (ввод 380В, 2 насоса, датчики) |
| Тип и способ монтажа | Настенный навесной (монтажные кронштейны в комплекте) |
| Диапазон рабочих температур | от -25 °C до +55 °C |
