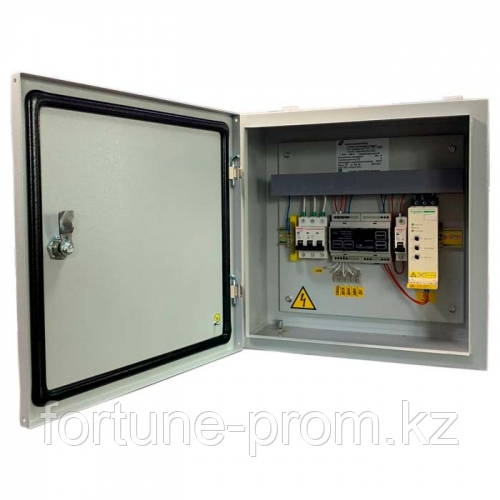

Станция управления и комплексной защиты насосов СУЗ-40 «Родник»
СУЗ-40 «Родник» — промышленная микропроцессорная станция автоматического управления и комплексной защиты трехфазных асинхронных электродвигателей погружных скважинных насосов (ЭЦВ 4, 6, 8, 10, 2ЭЦВ, ГНОМ, ЦМК и дренажных установок). Рассчитана на номинальный ток главной цепи до 40 А и управление двигателями мощностью от 3.0 до 18.5 кВт (при 380 В). Станция обеспечивает абсолютную защиту дорогостоящего глубинного насоса от работы «всухую» при падении уровня воды в скважине, обрыва фаз питающей сети, перекоса напряжений, перегрузок по току при заиливании или заклинивании ротора.
Ключевые эксплуатационные параметры станции СУЗ-40
Полная паспортная таблица технических характеристик (ТУ РБ 05553198.001-99)
Сравнительная линейка станций управления и защиты СУЗ «Родник»
Инженерная схема подключения и пусконаладки станции СУЗ-40
- Монтаж металлического шкафа: шкаф крепится вертикально на ровную стену или стойку в насосной станции/павильоне скважины на высоте 1.2–1.5 м от уровня пола. Кабельные вводы заводятся снизу через герметичные сальники PG.
- Подключение силовых цепей (380 В): вводной силовой кабель 380 В заводится на верхние клеммы автоматического выключателя (L1, L2, L3). Кабель от погружного двигателя насоса (ВПП) подключается к выходным силовым клеммам пускателя/трансформаторов тока. Корпус шкафа обязательно заземляется на контур заземления сопротивлением не более 4 Ом.
- Монтаж кондуктометрических датчиков уровня (сухой ход): базовый провод подключается к металлической обсадной трубе или корпусу насоса. Датчик сухого хода подвешивается на 1.0–1.5 метра выше всасывающей решетки насоса. Если уровень воды опускается ниже датчика — станция мгновенно обесточивает контактор и выдает сигнал «Сухой ход».
- Точная настройка уставки рабочего тока: после первого пробного пуска измеряется фактический рабочий ток двигателя под нагрузкой токоизмерительными клещами. Регулятор порога срабатывания токовой защиты выставляется на значение, превышающее рабочий ток насоса на 10–15%.
Закажите станцию управления СУЗ-40 «Родник» по спеццене 540 000 ₸
Поставка с оригинальным заводским паспортом, датчиками уровня, гарантией 12 месяцев и полным пакетом закрывающих документов с НДС 16%. Подбор модификации под мощность вашего насоса.
Часто задаваемые вопросы главных энергетиков и инженеров (FAQ)
1. Для каких типов насосов подходит станция СУЗ-40 «Родник»?
Станция является универсальной и разработана для управления любыми трехфазными асинхронными двигателями насосов: скважинные артезианские агрегаты ЭЦВ, 2ЭЦВ, CRS, FRS, погружные дренажные насосы ГНОМ, фекальные ЦМК/ЦМФ, а также консольные поверхностные насосы типа К и КМ с рабочим током до 40 А (мощностью от 3.0 до 18.5 кВт при 380 В).
2. Как работает защита от «сухого хода» и входят ли датчики в комплект?
В стандартный заводской комплект поставки входят 3 кондуктометрических датчика уровня. При падении динамического уровня воды в скважине ниже датчика сухого хода цепь размыкается, микропроцессор мгновенно отключает пускатель и включает индикатор «Сухой ход». Станция предотвращает перегрев и сгорание электродвигателя.
3. Что происходит при аварийном отключении электроэнергии или обрыве фазы?
При обрыве любой из трех фаз или критическом перекосе напряжений станция отключает насос за время не более 1.5–2 секунд. При восстановлении нормального сетевого напряжения функция АПП (автоматический повторный пуск) самостоятельно возобновляет работу насоса без необходимости выезда дежурного персонала.
4. Можно ли подключить электроконтактный манометр (ЭКМ) для работы по давлению?
Да, на плате управления СУЗ-40 предусмотрены специальные клеммы для подключения электроконтактного манометра (ЭКМ). В этом режиме станция автоматически включает насос при падении давления в трубопроводе ниже установленной нижней уставки и выключает при достижении верхнего порога.
5. Предоставляется ли официальная гарантия и закрывающие документы для юридических лиц?
ТОО «Fortune PROM» поставляет станции СУЗ с официальной гарантией 12 месяцев. В комплект поставки входит паспорт изделия с отметкой ОТК, принципиальная электрическая схема, сертификат соответствия ТР ТС, электронный счет-фактура (ЭСФ) и накладная с НДС 16%. Отгрузка со склада в Алматы по всему Казахстану от 1 до 3 дней.
Технические характеристики
| Режим работы (ГОСТ 183-74) | S1 (продолжительный, непрерывный круглосуточный 24/7) |
| Материал конструкции и корпуса | Стальной металлический навесной шкаф с замком и антикоррозийным полимерным покрытием |
| Напряжение питающей сети | 380 В (3 фазы, 50 Гц, допустимое отклонение 320–430 В) |
| Сертификат соответствия | ТР ТС 004/2011 «О безопасности низковольтного оборудования» / ТР ТС 020/2011 |
| Производитель | Fortune PROM / Завод Промбурвод |
| Страна производитель | Беларусь / Казахстан |
| Степень защиты IP | IP54 |
| Состояние | Новое (заводской паспорт ОТК, комплект датчиков уровня) |
| Гарантийный срок | 12 месяцев (1 год официальной гарантии) |
| Применение | Управление и комплексная защита погружных насосов ЭЦВ, 2ЭЦВ, ГНОМ, систем водоснабжения и башен Рожновского |
| Станции управления к насосам ЭЦВ | Станция управления и комплексной защиты погружных насосов серии СУЗ «Родник» |
| Номинальное напряжение, В | 380 В (3 фазы, 50 Гц) |
| Мощность управляемого двигателя, кВт min | 3.0 кВт |
| Мощность управляемого двигателя, кВт max | 18.5 кВт (до 20.0 кВт) |
| Максим-ый ток главной цепи, А (не более) | 40.0 А (плавная регулировка уставки от 10 до 40 А) |
| Время срабатывания защиты при обрыве фазы в линии, не более, с | не более 1.5–2.0 с |
| Время срабатывания защиты от перегрузки по току, не более, с | не более 4.0–10.0 с |
| Масса, не более, кг | 10.5 кг |
| Степень защиты по ГОСТ14254-80 | IP54 (пыле-влагозащищенный металлический шкаф) |
| Режимы пуска | Прямой пуск через контактор / Автоматический / Ручной местный |
| Входы управления | 3 кондуктометрических датчика уровня / электроконтактный манометр (ЭКМ) |
| Функции защиты | Защита от сухого хода, обрыва и перекоса фаз, короткого замыкания и токовой перегрузки |
| Габариты (ДхШхВ), мм | 400 × 300 × 160 мм |
| Стандарт изготовления (ГОСТ/ТУ) | ТУ РБ 05553198.001-99 / ГОСТ 12.2.007.0-75 |
| Климатическое исполнение | У3 / УХЛ3 (от -40°C до +40°C по ГОСТ 15150-69) |
