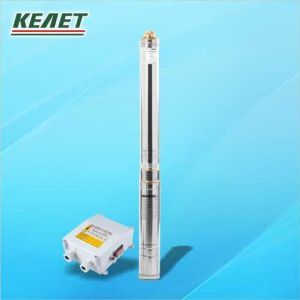

Скважинный погружной центробежный насос 3XRm 4/25-1.1 (арт. 3XRM4-25-1-1-20M) — высоконапорный глубинный агрегат диаметром 3 дюйма (Ø 75 мм), укомплектованный выносным пускозащитным пультом управления (ПЗУ 1.5 HP с пусковым конденсатором 40 мкФ и тепловым реле) и 4-жильным водопогружным кабелем длиной 20 метров. Благодаря уменьшенному диаметру насос свободно монтируется в узкие обсадные колонны с внутренним диаметром от 85–90 мм, где эксплуатация классических 4-дюймовых насосов невозможна. Модель оснащена 25 ступенями с «плавающими» рабочими колесами из износостойкого технополимера Noryl (PPO), нержавеющим корпусом AISI 304 и маслонаполненным электродвигателем 1.1 кВт (220 В), обеспечивая подачу до 4.0 м³/час и напор водяного столба до 105 метров.
Диаметр 3" (Ø 75 мм) для узких скважин
Свободный монтаж в обсадные трубы от 85–90 мм. Исключает риск заклинивания в скважинах со сложной геометрией, осадкой грунта или стыковыми муфтами.
Напор 105 м · Подача 4.0 м³/ч
25-ступенчатая гидрочасть создает давление до 10.5 атм, гарантируя стабильное водоснабжение жилого дома при подъеме воды с глубины 50–80 метров.
Пульт ПЗУ (40 мкФ + термозащита)
Выносной пульт управления 1.5 HP обеспечивает плавный запуск мотора 1.1 кВт (220 В), защищает обмотку от перегрузок по току и оснащен влагозащищенным выключателем.
Стойкость к песку до 250 г/м³
Конструкция с «плавающими» рабочими колесами из технополимера PPO пропускает взвешенные абразивные частицы песка без заклинивания и преждевременного износа.
Технические характеристики скважинного насоса 3XRm 4/25-1.1
| Параметр оборудования | Паспортное значение | Стандарт / Примечание |
|---|---|---|
| Модель насосного агрегата | 3XRm 4/25-1.1 (3XRm4/25-1.1) | Многоступенчатый глубинный центробежный насос |
| Наружный диаметр корпуса насоса | 3 дюйма (Ø 75 мм) | Для скважин с внутренним просветом от 85–90 мм |
| Максимальный напор (Hmax) | 105 метров (10.5 атм) | Номинальный рабочий диапазон 70 – 85 м |
| Максимальная производительность (Qmax) | 4.0 м³/час (67 л/мин) | Номинальная подача 2.4 – 3.0 м³/ч |
| Мощность электродвигателя (P2) | 1.1 кВт (1.5 HP / 1.5 л.с.) | Асинхронный маслонаполненный перемоточный |
| Напряжение питающей сети | 220–230 В / 50 Гц (1 фаза) | Стандартная бытовая сеть переменного тока |
| Номинальный потребляемый ток | 7.5 А | Встроенное тепловое реле в пульте ПЗУ |
| Количество рабочих колес (ступеней) | 25 ступеней | Плавающие износостойкие колеса из PPO (Noryl) |
| Выносной пульт управления (ПЗУ) | 1.5 HP, конденсатор 40 мкФ / 450В | В комплекте поставки, настенный монтаж |
| Длина водопогружного кабеля | 20 метров (с евровилкой) | 4-жильный кабель в герметичной оболочке |
| Диаметр напорного патрубка | G 1" (Ду 25 мм) внутренняя резьба | Латунный патрубок со встроенным обратным клапаном |
| Допустимое содержание песка в воде | до 250 г/м³ (0.025%) | Повышенная защита от абразивного износа |
| Максимальная глубина погружения под зеркало воды | до 80 метров | Не менее 1–2 м под динамический уровень |
| Материал корпуса и вала насоса | Нержавеющая сталь AISI 304 | Абсолютная коррозионная стойкость |
| Класс защиты оболочки электрооборудования | IP68 | Полная герметичность при длительной работе под водой |
| Температура перекачиваемой воды | от +1 °C до +35 °C | Охлаждение двигателя омывающим потоком воды |
| Гарантийный срок | 12 месяцев | Официальная гарантия со склада в Алматы |
Напорно-расходная характеристика насоса 3XRm 4/25-1.1 (Q-H)
| Объемная подача Q (м³/час) | Объемная подача Q (л/мин) | Напор водяного столба H (метров) | Давление на выходе (атм / бар) |
|---|---|---|---|
| 0.0 м³/ч | 0 л/мин | 105 м (максимальный) | 10.5 атм (закрытая задвижка) |
| 1.2 м³/ч | 20 л/мин | 95 м | 9.5 атм |
| 2.4 м³/ч (оптимум) | 40 л/мин | 80 м (оптимальная точка) | 8.0 атм (максимальный КПД) |
| 3.0 м³/ч | 50 л/мин | 70 м | 7.0 атм |
| 3.6 м³/ч | 60 л/мин | 55 м | 5.5 атм |
| 4.0 м³/ч (предел) | 67 л/мин | 35 м | 3.5 атм |
Рекомендации по монтажу и обвязке в автоматическую насосную станцию
- Обсадная колонна скважины: насос Ø 75 мм предназначен для обсадных труб с внутренним диаметром от 85 мм (85, 90, 100, 110, 125, 133 мм);
- Водоподъемная труба: рекомендуется использовать полиэтиленовую трубу ПНД ПЭ-100 с наружным диаметром 32 мм (стенка 2.4–3.0 мм, давление PN10 / PN16);
- Страховочный трос: подвешивание насоса строго на тросе из нержавеющей стали Ø 3–4 мм через проушины на напорном оголовке. Подвешивать насос на электрическом кабеле категорически запрещено;
- Гидроаккумулятор (мембранный бак): для исключения частых включений насоса 1.1 кВт рекомендуется гидроаккумулятор емкостью от 50 до 100 литров;
- Автоматика управления: механическое реле давления (настройка включения 2.0–2.2 атм, отключения 3.5–3.8 атм) либо электронный блок контроля потока с защитой от сухого хода.
Часто задаваемые вопросы по скважинному насосу 3XRm 4/25-1.1 (FAQ)
1. В чем главное преимущество насоса диаметром 3 дюйма перед стандартными 4-дюймовыми?
Наружный диаметр насоса 3XRm составляет всего 75 мм. Это позволяет безопасно монтировать его в узкие скважины с обсадными трубами 85, 90 и 100 мм. При бурении узких скважин буровые работы обходятся значительно дешевле, а 3-дюймовый насос свободно проходит даже при наличии небольших искривлений ствола или муфтовых соединений труб, где 4-дюймовый насос (диаметром 96–100 мм) намертво застревает.
2. Зачем нужен выносной пульт управления (ПЗУ) и где его монтировать?
Пульт управления (блок ПЗУ) содержит пусковой конденсатор емкостью 40 мкФ, необходимый для создания сдвига фаз при запуске однофазного двигателя 220 В, а также встроенное биметаллическое тепловое реле, которое мгновенно отключает питание при заклинивании или скачке тока. Пульт монтируется в сухом помещении (в котельной, гараже или кессоне скважины) на стене и снабжен клавишей ручного включения.
3. Можно ли нарастить электрический кабель, если скважина глубже 20 метров?
Да, комплектный 20-метровый кабель можно нарастить до необходимой длины (до 50–80 метров). Для этого используется специальный водопогружной кабель сечением не менее 3 × 1.5 мм² или 3 × 2.5 мм² (для исключения падения пускового напряжения) и термоусадочная клеевая кабельная муфта, обеспечивающая абсолютную герметичность соединения под водой (класс IP68).
4. На какую глубину можно погружать насос под уровень воды?
Насос рассчитан на погружение под зеркало воды до 80 метров. При монтаже минимальное заглубление под динамический уровень должно составлять не менее 1–2 метров для исключения подсоса воздуха и кавитации, а расстояние от дна скважины (фильтровой зоны) до нижнего торца насоса — не менее 1 метра во избежание захвата донного ила и песка.
5. Как оформить заказ по безналичному расчету с НДС 16% и получить доставку по Казахстану?
ТОО «Fortune PROM» осуществляет прямые поставки скважинных насосов со склада в Алматы юридическим и физическим лицам по всему Казахстану. Мы выставляем официальный счет на оплату с НДС 16%, предоставляем электронную счет-фактуру (ЭСФ), накладные, паспорт завода и гарантию 12 месяцев. Организуем быструю доставку в жесткой упаковке через курьерские службы Jet Logistic, DPD, ABT в города Астана, Караганда, Шымкент, Актобе, Павлодар, Усть-Каменогорск, Тараз и др. за 1–3 рабочих дня.
Закажите скважинный насос 3XRm 4/25-1.1 со склада в Алматы
В наличии на складе в Алматы по цене 102 100 ₸ с НДС 16% (вместо 114 500 ₸). Комплект с пультом ПЗУ 40 мкФ и кабелем 20 м, официальная гарантия 12 месяцев, быстрая отгрузка во все регионы Республики Казахстан.
Технические характеристики
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный, 24/7) |
| Напряжение питающей сети | 220–230 В (1 фаза, 50 Гц) |
| Сертификат соответствия | ТР ТС 010/2011 "О безопасности машин и оборудования", ТР ТС 004/2011 |
| Комплектация при поставке | Насос в сборе, выносной пульт ПЗУ (40 мкФ), кабель 20 м с вилкой, паспорт, гарантия 12 мес., ЭСФ с НДС 16% |
| Условия эксплуатации | Автономное водоснабжение домов, ферм, дач, систем капельного полива и пожаротушения |
| Тип привода / механизма | Электронасосный центробежный агрегат с маслонаполненным двигателем |
| Тип установки и монтажа | Скважинный погружной вертикальный на тросе и ПНД трубе |
| Номинальная производительность, м³/ч | 4.0 м³/ч (до 67 л/мин) |
| Номинальный напор, м | 105 м (рабочий диапазон 70–85 м) |
| Напряжение сети, В | 220–230 В (1 фаза, 50 Гц) |
| Перекачиваемая жидкость | Чистая питьевая и техническая вода, песок до 250 г/м³ |
| Максимальная температура перекачиваемой жидкости, °C | от +1 °C до +35 °C |
| Страна производитель | Казахстан / КНР |
| Диаметр скважины (обсадной трубы), дюйм / мм | от 85–90 мм (3 дюйма / 3") |
| Тип уплотнения вала | Двойное торцевое керамика/графит/NBR с масляной камерой |
| Материал проточной части и корпуса | Нержавеющая сталь AISI 304 / латунный напорный патрубок G 1" |
| Степень защиты IP | IP68 (полное длительное погружение под воду) |
| Состояние | Новое (заводская упаковка, паспорт изделия, гарантия) |
| Гарантийный срок | 12 месяцев (официальная гарантия со склада в Алматы) |
| Применение | Подъем воды из узких глубоких скважин от 3", повышение давления, полив |
| МОДЕЛЬ | 3XRm 4/25-1.1 (3XRm4/25-1.1) |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ 10428-89 / ТР ТС 010/2011 / ISO 9001 / CE |
| Назначенный ресурс работы, часов | не менее 20 000 часов |
| Частота вращения, об/мин | 2850 об/мин |
| Материал рабочего колеса | Плавающие рабочие колеса из технополимера Noryl (PPO) |
| Мощность, кВт | 1.1 кВт (1.5 HP / 1.5 л.с.) |
| Тип насоса | Скважинный погружной многоступенчатый центробежный насос |
