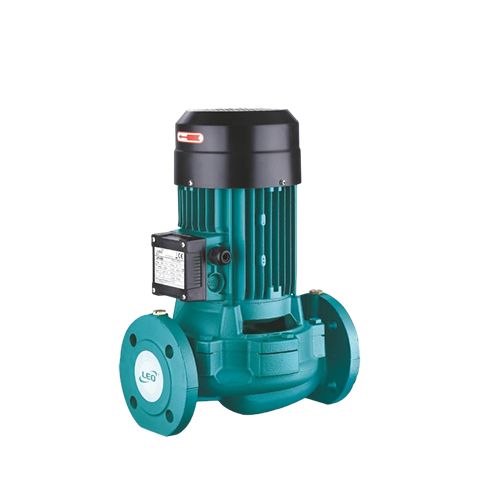

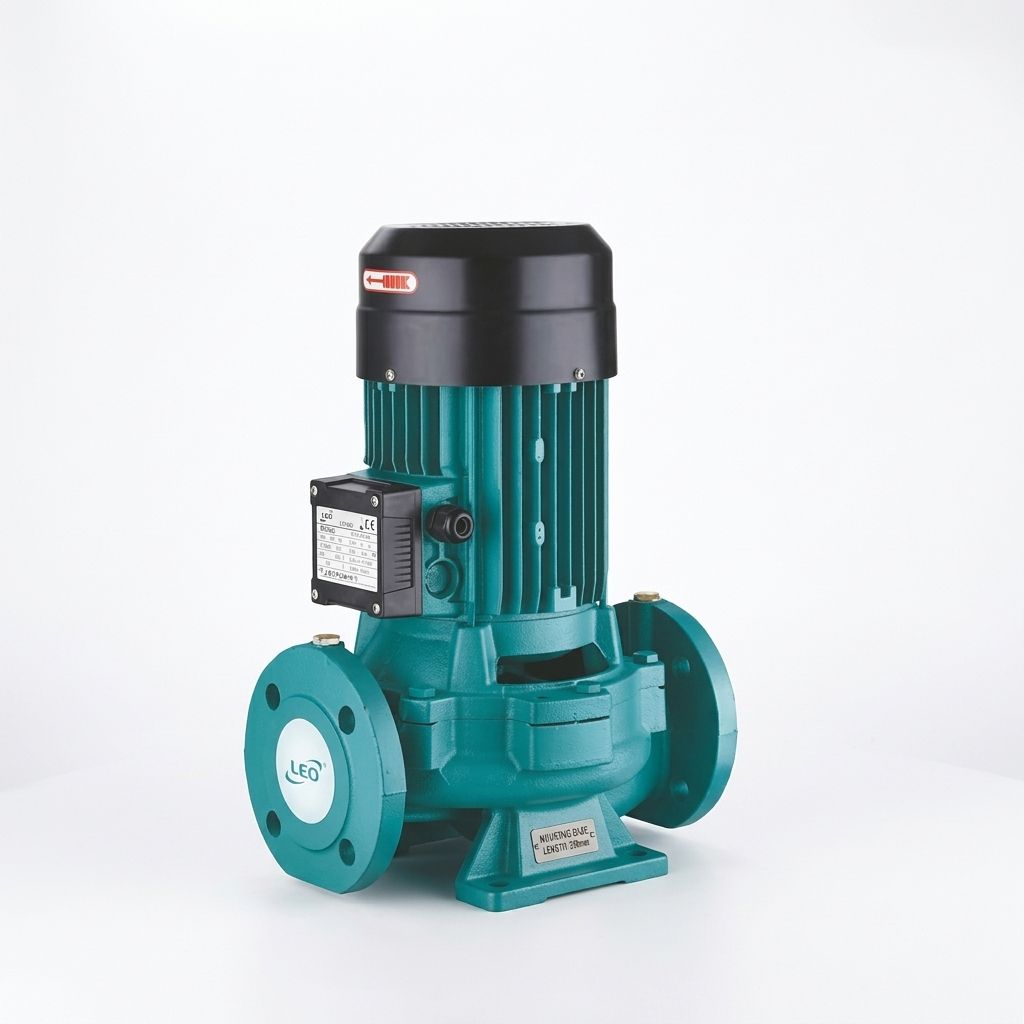

Промышленный циркуляционный насос LEO LP1500 (358 мм, 380В, 1.5 кВт, DN50)
Насос LEO LP1500 (монтажная длина 358 мм, питание 380В, мощность 1.5 кВт, присоединительный размер DN50) — высоконадежный промышленный электронасосный агрегат моноблочной конструкции In-Line («в линию»). Насос разработан для принудительной циркуляции чистой технической воды и гликолевых теплоносителей в закрытых и открытых системах отопления, вентиляции, кондиционирования воздуха (HVAC), индивидуальных и центральных тепловых пунктах (ИТП/ЦТП), котельных установках и технологических контурах охлаждения промышленных предприятий.
Оборудование поставляется ТОО «Fortune PROM» напрямую с завода-изготовителя LEO Group Co., Ltd. в полной заводской комплектации с ответными фланцами, паспортом, сертификатом соответствия ТР ТС 010/2011 и официальной гарантией 12 месяцев. Отгрузка производится со склада в Алматы в день оплаты с оперативной доставкой во все регионы Республики Казахстан.
Конструктивные преимущества и инженерные особенности LEO LP1500
Всасывающий и напорный патрубки одинакового диаметра 50 мм расположены на одной оси, что позволяет врезать агрегат прямо в разрыв трубопровода без изменения геометрии магистрали.
Гидравлическая часть отлита из прочного серого чугуна марки HT200 и покрыта электрофорезной эмалью, гарантирующей 100% защиту от коррозии, кавитационной эрозии и отложений.
Высокоточное колесо из коррозионностойкой латуни исключает заклинивание ротора после сезонного простоя отопительной системы и гарантирует стабильный гидравлический КПД.
Вал выполнен из аустенитной нержавеющей стали AISI 304. Механическое торцевое уплотнение карбид кремния / графит / EPDM выдерживает температуру среды до +100 °C и давление до 10 бар.
Полные технические характеристики LEO LP1500 (358 мм, 380В)
Гидравлическая напорно-расходная характеристика (Q-H)
Ниже приведены фактические рабочие точки гидравлической кривой LEO LP1500 при перекачивании чистой воды при температуре +20 °C (частота 2900 об/мин):
| Подача Q, м³/час | 0.0 (Статика) | 5.0 | 10.0 | 15.0 (Номинал) | 20.0 | 25.0 | 30.0 (Макс) |
|---|---|---|---|---|---|---|---|
| Подача Q, л/мин | 0 | 83 | 167 | 250 | 333 | 417 | 500 |
| Напор H, метры | 27.0 | 25.5 | 24.0 | 21.0 | 18.2 | 14.5 | 10.0 |
Сравнительная таблица промышленной линейки LEO серии LP и LPM (DN50, 358 мм)
Серия LEO LP выпускается с единой монтажной базой 358 мм и фланцами DN50, что позволяет легко производить модернизацию узла циркуляции на объекте при увеличении тепловой нагрузки:
| Модель насоса | Сеть, В | Мощность, кВт | Напор ном/макс, м | Подача макс, м³/ч | Фланец / База |
|---|---|---|---|---|---|
| LEO LP1100 | 380 В (3~) | 1.1 кВт | 16.0 / 19.5 м | 25.0 м³/ч | DN50 / 358 мм |
| LEO LP1500 (Текущая модель) | 380 В (3~) | 1.5 кВт | 21.0 / 25.5 м | 30.0 м³/ч | DN50 / 358 мм |
| LEO LP2200 (358 мм, 380В) | 380 В (3~) | 2.2 кВт | 23.5 / 28.0 м | 32.0 м³/ч | DN50 / 358 мм |
| LEO LPM1500 (358 мм, 230В) | 230 В (1~) | 1.5 кВт | 21.0 / 25.5 м | 30.0 м³/ч | DN50 / 358 мм |
Руководство по монтажу и электрическому подключению
1. Монтажное положение в трубопроводе
Насос LEO LP1500 допускается устанавливать как на горизонтальных, так и на вертикальных участках трубопровода. При этом вал электродвигателя обязательно должен располагаться строго горизонтально (при горизонтальной трубе) либо вертикально двигателем вверх (при вертикальной трубе). Категорически запрещается монтаж электродвигателем вниз во избежание попадания конденсата и теплоносителя в клеммную коробку.
2. Подключение к 3-фазной электросети 380 В
Подключение электродвигателя выполняется по схеме «Звезда» (Star) к трехфазной сети 380В / 50Гц. Питающая линия обязательно должна быть защищена трехполюсным автоматическим выключателем с тепловым расцепителем или автоматом защиты двигателя (уставка тока 3.8–4.0 А) и надежным защитным заземлением PE.
3. Проверка направления вращения

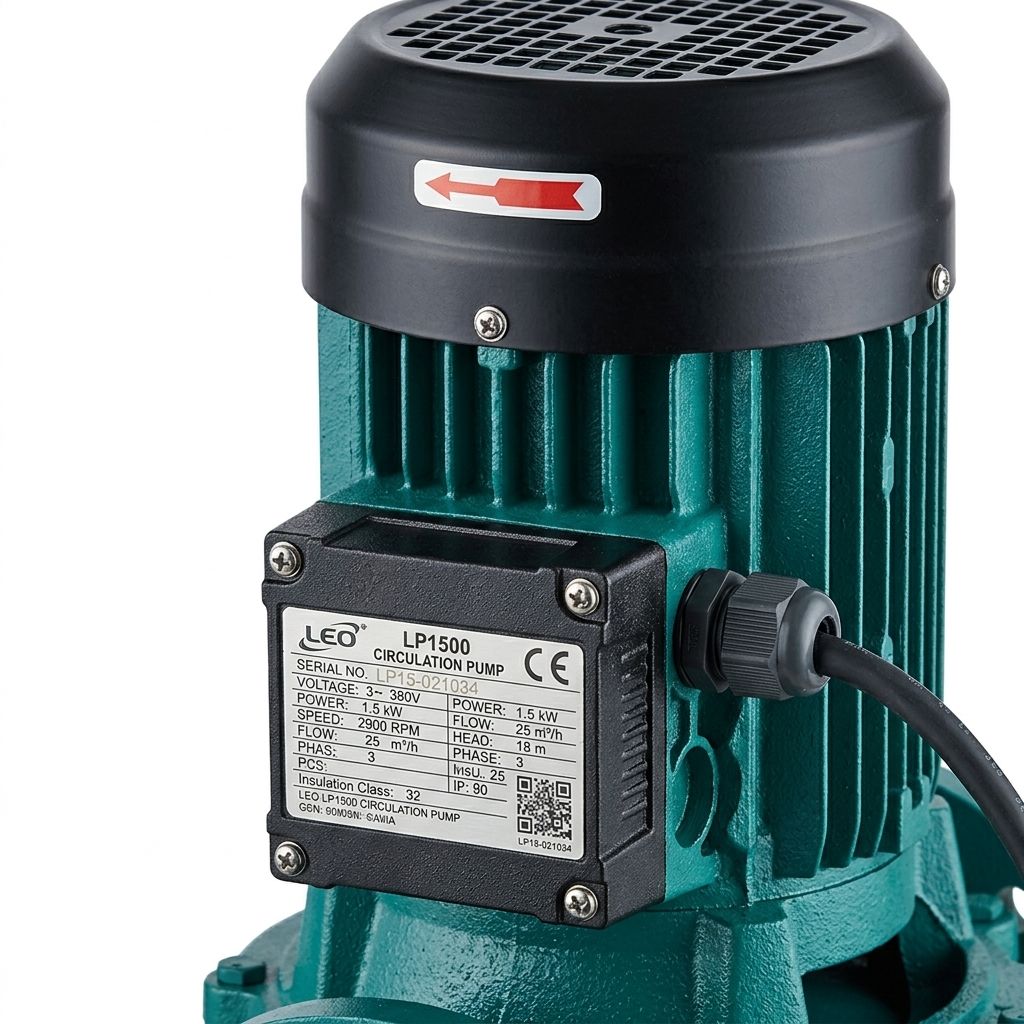

Перед окончательным заполнением системы теплоносителем произведите кратковременный пробный пуск (не более 1–2 секунд) для проверки направления вращения вентилятора охлаждения: оно должно строго совпадать со стрелкой-указателем на защитном металлическом кожухе двигателя. При обратном вращении поменяйте местами любые две питающие фазы на клеммной колодке.
Комплектация поставки и условия B2B отгрузки
- Насос LEO LP1500 в сборе с электродвигателем 380В;
- Комплект ответных стальных фланцев DN50 PN10 (2 шт.);
- Паронитовые уплотнительные прокладки (2 шт.);
- Комплект монтажных болтов, шайб и гаек М16;
- Паспорт завода-изготовителя и руководство по эксплуатации.
- Безналичный расчет с выпиской ЭСФ с НДС 16%;
- Сертификат соответствия ТР ТС 010/2011;
- Официальная гарантия 12 месяцев со склада в Алматы;
- Фиксация оптовых цен при комплектации объектов ОВиК;
- Отгрузка со склада в день поступления оплаты.
Часто задаваемые вопросы снабженцев и инженеров ОВиК (FAQ)
1. В чем принципиальное отличие насоса LEO LP1500 от LEO LPM1500?
Модель LEO LP1500 рассчитана на трехфазную сеть 380 В (3 фазы), что критически важно для промышленных объектов и котельных: 3-фазный электродвигатель обеспечивает более высокий КПД, плавный пуск, сниженный рабочий ток (3.6 А против 9.8 А у однофазного) и высокую долговечность при круглосуточной работе 24/7. Модель LPM1500 работает от однофазной бытовой сети 220–230 В.
2. Что означает параметр «358 мм» в маркировке насоса?

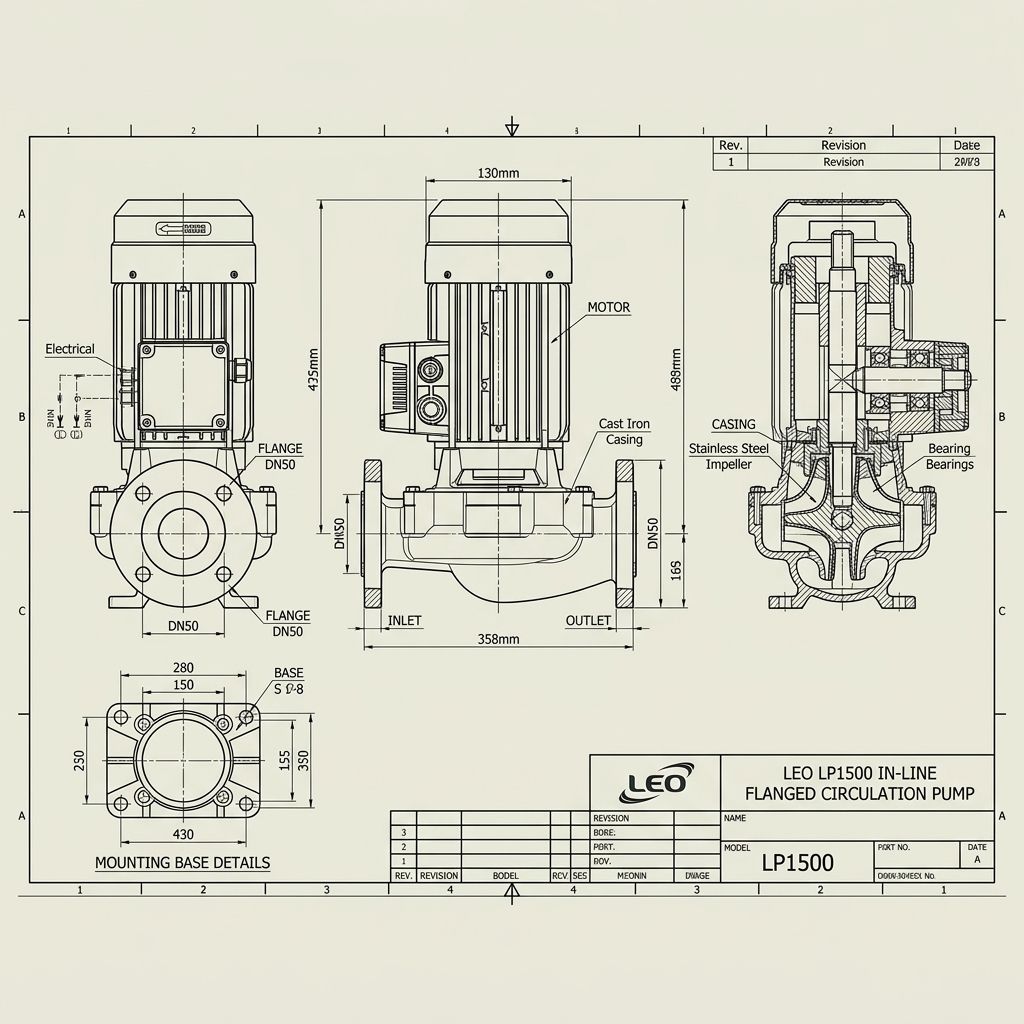

358 мм — это точная монтажная (строительная) длина агрегата между зеркалами входного и выходного фланцев. Данный габарит является стандартным для мощных фланцевых циркуляционных насосов In-Line типоразмера DN50, что позволяет легко заменить отработавший насос других марок без сварочных работ и переделки существующей трубной разводки.
3. Входят ли в стоимость насоса ответные фланцы и крепеж?
Да! При покупке насоса LEO LP1500 в ТОО «Fortune PROM» в стандартный комплект поставки уже включены 2 приварных стальных ответных фланца DN50 (PN10), 2 паронитовые термостойкие прокладки и полный комплект оцинкованных болтов с гайками. Вам не потребуется отдельно докупать присоединительную арматуру.
4. Допускается ли работа насоса с гликолевыми теплоносителями (антифризом)?
Да, насос LEO LP1500 сертифицирован для работы с водно-гликолевыми смесями (на основе этиленгликоля или пропиленгликоля) концентрацией до 40%. Торцевое механическое уплотнение из карбида кремния и эластомеры EPDM обеспечивают 100% герметичность при циркуляции гликоля температурой до +100 °C.
5. Какой защитный автомат требуется для электродвигателя 1.5 кВт 380В?
Номинальный ток двигателя при напряжении 380 В составляет 3.6 А. Для надежной защиты от перегрузки, заклинивания ротора и обрыва фазы рекомендуется устанавливать автомат защиты двигателя (мотор-автомат) с диапазоном регулировки теплового расцепителя 2.5–4.0 А и выставить уставку на значение 3.8 А.
6. Как быстро осуществляется отгрузка и доставка по Казахстану?
Насосы LEO LP1500 находятся в постоянном наличии на складе ТОО «Fortune PROM» в г. Алматы. Отгрузка транспортными компаниями (ABT, DPD, КИТ, Jet Logistic) производится в день поступления оплаты. Доставка в Астану, Караганду, Шымкент, Актобе, Атырау, Усть-Каменогорск и Павлодар занимает от 2 до 4 рабочих дней. Возможен самовывоз со склада.
Технические характеристики
| Официальная гарантия | 12 месяцев со склада в Алматы |
| Класс изоляции электродвигателя | Класс F (нагревостойкость до +155 °C) |
| Номинальная мощность электродвигателя, кВт | 1.5 кВт (1500 Вт / 2.0 л.с.) |
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный 24/7) |
| Напряжение питающей сети | 380 В (3 фазы, 50 Гц) |
| Сертификат соответствия | ТР ТС 010/2011 "О безопасности машин и оборудования" |
| Номинальный рабочий ток, А | 3.6 А |
| Максимальная производительность, м³/час | 30.0 м³/ч (500 л/мин) |
| Номинальная производительность, м³/час | 15.0 м³/ч (250 л/мин) |
| Монтажная длина, мм | 358 мм |
| Материал вала двигателя | Нержавеющая сталь AISI 304 (08Х18Н10) |
| Масса нетто, кг | 37.5 кг |
| Страна бренда / производства | КНР (Завод LEO Group) |
| Перекачиваемая жидкость | Чистая техническая вода, растворы гликоля до 40% |
| Температура перекачиваемой жидкости, °C | от +2 °C до +100 °C |
| Тип присоединения | Фланцевое (стандарт PN10, 4 отверстия М16) |
| Максимальное рабочее давление, бар | 10 бар (1.0 МПа / PN10) |
| Материал рабочего колеса | Прецизионная латунь CuZn40Pb2 |
| Номинальный диаметр DN | DN 50 (2 дюйма / 50 мм) |
