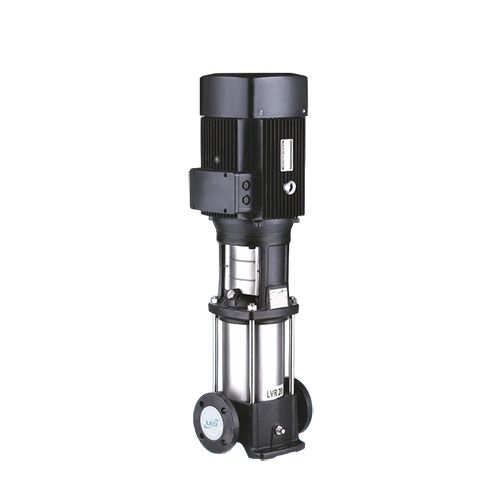

Вертикальный многоступенчатый центробежный насос LEO LVR 15-7 (5.5 кВт, 380В)
Высоконапорный вертикальный многоступенчатый центробежный электронасос LEO LVR 15-7 конструкции In-Line (номинальная подача 15.0 м³/ч, номинальный напор 99.0 метров водяного столба / 9.9 атм, максимальный напор 114 м, энергоэффективный трехфазный двигатель 5.5 кВт / 2900 об/мин, питание 380В, фланцы DN 50) спроектирован для надежного непрерывного повышения давления и перекачивания технологической и питьевой воды в промышленных и коммунальных системах.
Проточная часть насоса содержит 7 рабочих колес и диффузоров из аустенитной нержавеющей стали AISI 304, сваренных высокоточной лазерной сваркой. Насос оборудован быстросъемным картриджным торцовым уплотнением (SiC/Car/EPDM), которое меняется за 15 минут без снятия электродвигателя. Соосное расположение патрубков In-Line позволяет монтировать насос непосредственно на прямом участке горизонтального трубопровода, экономя до 60% полезной площади насосной станции.
Рабочее давление до 11.4 атм обеспечивает стабильную подачу воды на высоту до 30 этажей в бустерных станциях и системах пожаротушения.
Лазерная роботизированная сварка колес и диффузоров. Нулевая коррозия, гладкие гидравлические каналы с высоким КПД и стойкостью к кавитации.
Асинхронный двигатель 380В / 50 Гц с медной обмоткой класса изоляции F. Полная совместимость с частотными преобразователями (VFD/ПЧ).
Моноблочный картридж торцового уплотнения (SiC/Car) заменяется без снятия двигателя и разборки насосной части, сводя время простоя к минимуму.
Паспортные технические характеристики насоса LEO LVR 15-7
Рабочая напорно-расходная характеристика (Q-H) насоса LEO LVR 15-7
Сравнительный анализ: LEO LVR 15-7 и европейские аналоги 15 м³/ч (99 м)
Часто задаваемые вопросы специалистов и отделов снабжения (FAQ)
1. В чем ключевое преимущество конструкции In-Line перед традиционными горизонтальными насосами?
Патрубки In-Line расположены на одной оси и имеют одинаковый диаметр (DN 50), что позволяет врезать насос прямо в прямолинейный трубопровод без поворотных колен и сложных фасонных деталей. Вертикальная компоновка освобождает до 60% площади пола насосной станции, обеспечивает идеальное охлаждение двигателя конвективным воздухом и снижает механическую нагрузку на подшипники за счет вертикального распределения радиальных сил.
2. Как обслуживается картриджное торцовое уплотнение LEO LVR?
Насос LEO LVR 15-7 оборудован модульным картриджным уплотнением. Для его замены не требуется снимать тяжелый электродвигатель 5.5 кВт и разбирать стяжные шпильки проточной части. Достаточно снять защитные кожухи муфты, отпустить стопорные винты полумуфты и извлечь картридж с уплотнительными кольцами. Процедура замены занимает всего 15–20 минут силами одного слесаря.
3. Допускается ли управление насосом через частотный преобразователь (ПЧ / VFD)?
Да, насос штатно рассчитан на частотное регулирование в диапазоне от 25 до 50 Гц. Двигатель имеет медную обмотку с усиленной изоляцией класса F, устойчивой к импульсным перенапряжениям инверторов. Применение частотного привода в составе станции повышения давления позволяет экономить до 40% электроэнергии и полностью устранить гидроудары при пуске.
4. Какие требования предъявляются к температуре и чистоте воды?
Насос предназначен для чистой неагрессивной жидкости без волокнистых и абразивных включений. Содержание механических примесей не должно превышать 0.01% по массе, максимальный размер частиц ≤ 0.1 мм. Температурный диапазон от -20 °C до +120 °C позволяет использовать LVR 15-7 для подпитки паровых котлов, циркуляции перегретой воды и в контурах охлаждения чиллеров.
5. Какие закрывающие документы предоставляются и как купить насос с НДС 16%?
ТОО «Fortune PROM» является официальным плательщиком НДС. При отгрузке выписывается электронный счет-фактура (ЭСФ) с выделенной ставкой НДС 16%, электронная накладная (ЭНТ), заводской паспорт LEO с гарантийным талоном на 24 месяца и сертификат соответствия ТР ТС 010/2011. Отгрузка со склада в Алматы в день оплаты.
Нужен технический расчет станции повышения давления или подбор насоса LEO?
Пришлите параметры рабочей точки (требуемый напор H, подача Q, количество рабочих и резервных насосов) — специалисты подготовят гидравлический расчет, схему подключения и коммерческое предложение с НДС 16% за 15 минут.
Технические характеристики
| Частота вращения электродвигателя | 2 900 об/мин (2-полюсный, 50 Гц) |
| Степень защиты электродвигателя | IP55 (полная защита от водяных струй и промышленной пыли) |
| Рекомендуемая мощность электродвигателя, кВт | 5.5 кВт (7.5 л.с.) |
| Рабочий диапазон подачи | 8.0 – 22.0 м³/ч |
| Рабочий диапазон напора | 57.0 – 110.0 м |
| Допустимый кавитационный запас (NPSHr) | не более 2.5 м (при номинальном расходе 15 м³/ч) |
| Максимальное рабочее давление в корпусе | 16 бар (1.6 МПа / Ру 16, под заказ до 25 бар) |
| Серия оборудования | LVR (чугунное основание с катафорезным покрытием, проточная часть AISI 304) |
| Количество ступеней (рабочих колес) | 7 ступеней |
| Номинальный рабочий ток | 11.2 А (при напряжении 380 В) |
| Класс изоляции электродвигателя | F (нагревостойкость обмоток до +155 °C) |
| Материал проточной части и диффузоров | Нержавеющая сталь AISI 304 |
| Материал внешнего цилиндрического кожуха | Нержавеющая сталь AISI 304 со стяжными шпильками |
| Материал основания и головной части | Высокопрочный чугун HT200 / GGG40 с катафорезным антикоррозийным покрытием |
| Конструктивная схема патрубков | In-Line (соосное расположение входного и напорного патрубков на одной линии) |
| Бренд / Производитель | LEO Pump (LEO Group Co., Ltd.) |
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный круглосуточный 24/7) |
| Напряжение питающей сети | 380–415 В (3 фазы, 50 Гц, Y/Δ) |
| Комплектация при поставке | Насосный агрегат LEO LVR 15-7 с двигателем 5.5 кВт, паспорт, гарантийный талон, ЭСФ с НДС 16% |
| Диаметр патрубков (DN) | DN 50 (Ду 50 мм, фланцевое соединение по EN 1092-2 / ГОСТ 33259-2015) |
| Максимальный напор (Height) | 114.0 м (11.4 атм при закрытой задвижке) |
| Температура перекачиваемой жидкости | от -20 °C до +120 °C (стандартное исполнение) |
| Гарантия производителя | 24 месяца со склада в Алматы |
| Материал крыльчатки | Высококачественная нержавеющая сталь AISI 304 (08Х18Н10, лазерная сварка) |
| Материал вала и подшипников | Высоколегированная нержавеющая сталь AISI 304 / AISI 431 |
| Напор в номинальном режиме, м | 99.0 м вод. ст. (давление 9.9 атм / 0.99 МПа) |
| Масса в сборе, кг | 69.0 кг (электронасос с двигателем) |
| Подача номинальная, м³/ч | 15.0 м³/ч (250 л/мин / 4.17 л/с) |
| Класс энергоэффективности электродвигателя | IE2 / IE3 (высокая энергоэффективность) |
| Тип уплотнения вала | Картриджное одинарное механическое торцовое уплотнение (SiC / Карбид кремния / FKM) |
| Тип насоса | Вертикальный многоступенчатый центробежный насос конструкции In-Line |
