Консольно-моноблочный электронасосный агрегат КМ 40-32-160 (2.2 кВт, 380В)
Промышленный центробежный консольно-моноблочный насос КМ 40-32-160 (номинальная подача 6.3 м³/ч, напор 32 метра водяного столба / 3.2 атм, электродвигатель 2.2 кВт при 2900 об/мин, питание 380В) предназначен для надежного перекачивания чистой производственно-технической и питьевой воды в системах водоснабжения, отопления, циркуляции контуров охлаждения и пожаротушения, а также светлых нефтепродуктов (бензин, керосин, дизельное топливо) в специальном взрывозащищенном исполнении КМ 40-32-160-Е.
Моноблочная конструкция обеспечивает жесткую соосность рабочего колеса 160 мм и ротора двигателя без использования упругих соединительных муфт. Это полностью устраняет потребность в регулярной лазерной центровке, исключает вибрационные перекосы, снижает уровень рабочего шума и экономит до 40% монтажного пространства по сравнению с классическими консольными насосами типа «К» на общей фундаментной раме.
Оптимальный баланс напора и расхода для промышленной циркуляции, технологических установок, теплопунктов и моечных станций высокого давления.
Колесо насажено на вал двигателя: нет полумуфт, нет пальцев МУВП, нет вибраций от расцентровки, на 30–40% компактнее рамных аналогов.
Электродвигатель 380В / 50 Гц в режиме продолжительной нагрузки S1 (24/7). Медная обмотка с термостойкой изоляцией класса F.
Литой чугунный корпус СЧ20 с антикавитационной проточкой. Торцовое уплотнение исключает капельные утечки и выдерживает высокое давление Ру 16.
Паспортные технические характеристики насоса КМ 40-32-160
Рабочая напорно-расходная характеристика (Q-H) насоса КМ 40-32-160
Сравнительная матрица аналогов: КМ 40-32-160 и европейские аналоги
Часто задаваемые вопросы специалистов и отделов снабжения (FAQ)
1. Чем консольно-моноблочный насос КМ 40-32-160 превосходит консольный агрегат типа «К» на общей раме?
Главное эксплуатационное преимущество серии КМ — отсутствие промежуточного вала подшипникового узла и упругой муфты. Рабочее колесо насаживается непосредственно на удлиненный вал ротора двигателя. Это обеспечивает идеальную заводскую соосность, полностью снимает проблему вибраций от расцентровки валов, снижает массу агрегата на 40% и позволяет устанавливать насос на фундаментах уменьшенных габаритов.
2. Допускается ли перекачивание нефтепродуктов и горюче-смазочных материалов?

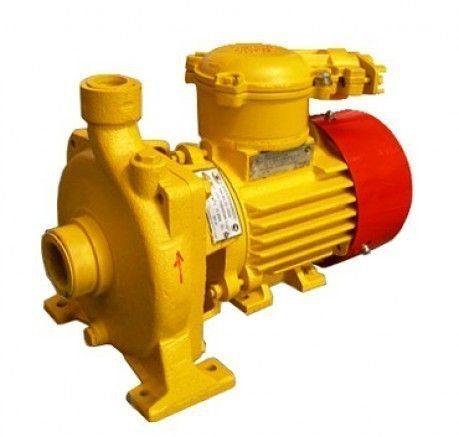

Базовое исполнение КМ предназначено для чистой технической и питьевой воды. Для перекачивания бензина, керосина, дизельного топлива и спиртов поставляется взрывозащищенное исполнение КМ 40-32-160-Е. Оно оснащается взрывозащищенным электродвигателем (1ExdIIBT4), двойным торцовым уплотнением с автономным бачком гидрозатвора и латунными уплотнительными кольцами, исключающими искрообразование при контакте.
3. Какие требования предъявляются к всасывающей и напорной линии трубопровода?
Диаметр подводящей трубы должен быть не менее Ду 40 мм (при длинной трассе рекомендуется переход на Ду 50 через эксцентрический переходник без образования воздушных мешков). Напорный трубопровод — Ду 32 мм с установкой обратного клапана и запорной задвижки. Обязательна виброразвязка гибкими резинокордными компенсаторами для снятия весовых нагрузок с фланцев насоса.
4. Как защитить насос от кавитационного разрушения и сухого хода?
Допустимый кавитационный запас насоса КМ 40-32-160 составляет NPSHr ≤ 3.5 м. При работе с забором воды из резервуара ниже оси насоса глубина всасывания не должна превышать 4.0–4.5 м с установкой приемного обратного клапана с сеткой. Категорически запрещен запуск насоса без предварительного заполнения корпуса перекачиваемой жидкостью (сухой ход приводит к термическому разрушению торцового уплотнения за 15–30 секунд).
5. Какие закрывающие документы предоставляются и как оформляется заказ с НДС 16%?
ТОО «Fortune PROM» является плательщиком НДС. Каждая поставка сопровождается полным пакетом закрывающих документов: оригинал договора, электронный счет-фактура (ЭСФ) в ИС ЭСФ с выделенным НДС 16%, электронная накладная на отпуск товаров (ЭНТ), паспорт насосного агрегата завода-изготовителя с отметкой ОТК и официальный гарантийный талон на 12 месяцев.
Нужна консультация специалиста или индивидуальный подбор насоса КМ?
Отправьте техническое задание (требуемый напор, расход, тип среды, схему монтажа) — наши специалисты выполнят подбор параметров оборудования и подготовят коммерческое предложение с НДС 16% за 15 минут.
Технические характеристики
| Частота вращения электродвигателя | 2 900 об/мин (синхронная 3 000 об/мин, 2 полюса) |
| Степень защиты электродвигателя | IP54 / IP55 (по взрывозащите: 1ExdIIBT4) |
| Рекомендуемая мощность электродвигателя, кВт | 2.2 кВт (для вязких сред до 3.0 кВт) |
| Рабочий диапазон подачи | 3.5 – 9.0 м³/ч |
| Рабочий диапазон напора | 30 – 34 м |
| Диаметр рабочего колеса | 160 мм (номинальный диаметр) |
| Допустимый кавитационный запас (NPSHr) | не более 3.5 м |
| Максимальное давление на входе | 0.35 МПа (3.5 атм / бар) |
| Максимальное рабочее давление в корпусе | 1.6 МПа (16 атм / бар, Ру 16) |
| Допустимый размер твердых включений | до 0.2 мм (концентрация не более 0.1% по массе) |
| Габаритные размеры (ДхШхВ) | 485 × 255 × 285 мм |
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный круглосуточный 24/7) |
| Материал конструкции и корпуса | Высокопрочный серый чугун СЧ20 |
| Напряжение питающей сети | 380 В (3 фазы, 50 Гц, Y/Δ) |
| Комплектация при поставке | Паспорт завода, руководство по эксплуатации, гарантийный талон, ЭСФ с НДС 16% |
| Коэффициент полезного действия (КПД) | 58 % (высокий гидравлический КПД) |
| Температура перекачиваемой жидкости | от -10 °C до +105 °C (вода) / от -40 °C до +50 °C (нефтепродукты КМ-Е) |
| Гарантия производителя | 12 месяцев со склада в Алматы |
| Материал крыльчатки | Серый чугун СЧ20 (динамическая балансировка) |
| Материал вала и подшипников | Легированная конструкционная сталь 40Х |
| Напор в номинальном режиме, м | 32 м вод. ст. (давление 3.2 атм / 0.32 МПа) |
| Диаметр всасывающего патрубка, мм | 40 мм (Ду 40 / DN 40, фланец Ру 10/16) |
| Масса в сборе, кг | 39 кг (электронасосный агрегат с двигателем) |
| Подача номинальная, м³/ч | 6.3 м³/ч (1.75 л/с) |
| Диаметр напорного патрубка, мм | 32 мм (Ду 32 / DN 32, фланец Ру 10/16) |
| Перекачиваемая жидкость | Вода производственно-техническая и питьевая, светлые нефтепродукты (КМ-Е) |
| Тип уплотнения вала | Одинарное торцовое уплотнение (карбид кремния SiC / графит / FKM) |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ 22247-96 / ТР ТС 010/2011 / ISO 9001 |
| Климатическое исполнение | У2 / УХЛ4 (-40°C ... +40°C по ГОСТ 15150-69) |
| Тип насоса | Консольно-моноблочный центробежный одноступенчатый |
| Номинальный ток | 4.8 А (при напряжении 380 В) |
