LEO WQD QG Cutter Series
В наличии на складе в Алматы (6 шт.)
Питание 220–240
Чугун HT200 / IP68

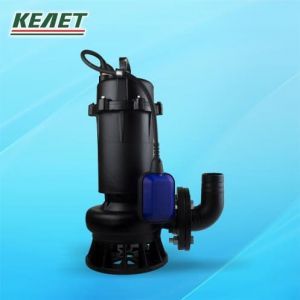

Погружной фекальный насос LEO 50WQD10-7-0,75TMA/QG (0.75 кВт, 220 В) с режущим механизмом
Погружной фекальный чугунный электронасос LEO серии 50WQD10-7-0,75TMA/QG со встроенным режущим механизмом (ножом-измельчителем) и поплавковым выключателем. Разработан для откачивания сточных вод с текстильными и органическими волокнами. Номинальная подача 10 м³/ч, напор 7 м, мощность 0.75 кВт (1.0 л.с.), однофазное питание 220 В, патрубок DN 50 мм (2"). Корпус из серого чугуна HT200, степень защиты IP68.
Номинальная подача
10 м³/ч (167 л/мин)
Максимально до 13.0 м³/ч (217 л/мин)
Номинальный напор
7 метров
Предельный напор до 12.0 метров
Электродвигатель
0.75 кВт (1.0 л.с.)
220–240 В (1 фаза, 50 Гц), ток 5.2 А
Конструкция рабочего узла
Закаленный дисковый нож QG
Полуоткрытое вихревое колесо (Vortex)
Выходной патрубок
DN 50 мм (2 дюйма
Стандартный напорный порт
Класс защиты / Корпус
IP68 / Чугун HT200
Двойное масляное торцевое уплотнение
Таблица фактических рабочих точек подачи и напора (Q-H характеристика)
Электронасос LEO 50WQD10-7-0.75TMA/QG обеспечивает устойчивую непрерывную работу по гидравлической кривой:
| Параметр гидравлики |
Точка 1 | Точка 2 | Точка 3 | Точка 4 | Точка 5 |
| Напор (высота подъема, H), м |
12.0 м | 9.5 м | 7.0 м | 4.5 м | 2.0 м |
| Производительность (подача, Q), м³/ч |
1.5 м³/ч | 5.0 м³/ч | 10.0 м³/ч | 12.0 м³/ч | 13.0 м³/ч |
| Расход в литрах, л/мин |
25 л/мин | 83 л/мин | 167 л/мин | 200 л/мин | 217 л/мин |
Паспортные технические характеристики LEO 50WQD10-7-0.75TMA/QG
| Параметр оборудования |
Значение заводского паспорта LEO |
| Модель и модификация |
LEO 50WQD10-7-0.75TMA/QG |
| Серия насоса |
LEO WQD QG Cutter Series |
| Производитель / Завод |
LEO Group Co., Ltd. (Оригинал, заводской сертификат) |
| Номинальная подача (производительность) |
10 м³/ч (167 л/мин) |
| Номинальный напор / Максимальный напор |
7 метров / до 12.0 метров |
| Мощность электродвигателя P2 / P1 |
0.75 кВт (1.0 л.с.) / 1.1 кВт |
| Напряжение сети / Частота тока |
220–240 В (1 фаза, 50 Гц) |
| Номинальный рабочий ток |
5.2 А |
| Частота вращения ротора |
2900 об/мин (2-полюсный погружной электродвигатель) |
| Диаметр напорного фланца / штуцера |
DN 50 мм (2 дюйма, штуцер под шланг / фланец) |
| Режущий механизм / измельчитель |
Закаленный дисковый нож QG (≥ 55 HRC) |
| Тип рабочего колеса |
Полуоткрытое вихревое колесо (Vortex), чугун HT200 |
| Материал корпуса насоса и крышки |
Массивный литейный чугун HT200 с антикоррозийным грунтованием |
| Материал вала насоса |
Коррозионностойкая нержавеющая сталь AISI 304 / 2Cr13 |
| Уплотнение вала двигателя |
Двойное торцевое уплотнение в масляной камере (SiC / Карбид кремния — Графит) |
| Автоматика управления |
Встроенный поплавковый выключатель уровня (автоматический пуск/останов) |
| Встроенная термозащита |
Встроенное биметаллическое тепловое реле в обмотке |
| Степень пылевлагозащиты / Класс изоляции |
IP68 (непрерывное погружение) / Класс B (+130°C) |
| Максимальная глубина погружения |
до 5–10 метров |
| Температура перекачиваемой среды |
от +1°C до +40°C |
| Водородный показатель среды (рН) |
рН 4.0 – 10.0 |
| Кабель электропитания |
10 м (погружной маслостойкий резиновый H07RN-F 3G1.5 мм² с вилкой) |
| Габаритные размеры (Д × Ш × В) |
520 × 265 × 240 мм |
| Масса нетто / брутто |
22.5 кг / 24.2 кг |
| Официальная гарантия |
12 месяцев сервисной поддержки |
| Сертификаты и регламенты Таможенного Союза |
ТР ТС 010/2011, ТР ТС 004/2011, ТР ТС 020/2011 (ЕАС) |
Сравнительная таблица модификаций фекальных насосов LEO серии WQ / WQD
Для точного подбора насоса под параметры вашей канализационной насосной станции (КНС), септика или напорного коллектора выберите соответствующую модификацию:
| Модель насоса LEO |
Мощность |
Сеть |
Подача Q (ном/макс) |
Напор H (ном/макс) |
Измельчитель |
Патрубок |
|
50WQD10-10-1,1TMA/QG
|
1.1 кВт |
220 В |
10 / 14.8 м³/ч |
10 / 17 м |
Есть (QG нож) |
DN 50 (2") |
50WQD10-7-0,75TMA/QG
★ ТЕКУЩАЯ МОДЕЛЬ
|
0.75 кВт |
220 В |
10 / 13.0 м³/ч |
7 / 12 м |
Есть (QG нож) |
DN 50 (2") |
|
50WQ25-13-2,2T/QG
|
2.2 кВт |
380 В (3Ф) |
25 / 35.0 м³/ч |
13 / 18.5 м |
Есть (QG нож) |
DN 50 (2") |
|
80WQ50-13-4T/QG
|
4.0 кВт |
380 В (3Ф) |
50 / 68.0 м³/ч |
13 / 19.5 м |
Есть (QG нож) |
DN 80 (3") |
|
50WQD10-10-0.75A
|
0.75 кВт |
220 В |
10 / 14.0 м³/ч |
10 / 15 м |
Без ножа (Vortex) |
DN 50 (2") |
|
65WQ15-15-1.5
|
1.5 кВт |
380 В (3Ф) |
15 / 22.0 м³/ч |
15 / 19 м |
Без ножа (Vortex) |
DN 65 (2.5") |
Инженерные схемы монтажа и регламент эксплуатации
Погружной насос LEO 50WQD10-7-0.75TMA/QG поддерживает два типа установки в канализационных резервуарах:
1. Мобильная установка на гибком рукаве
Насос опускается на дно колодца или септика на прочном синтетическом или стальном тросе. Напорная магистраль подключается через штуцер к армированному шлангу. Оптимально для оперативного дренажа и временной откачки.
2. Стационарный монтаж на трубной муфте (куплинг)
На дне приямка монтируется автоматическая муфта с направляющими штангами. Спуск и подъем насоса для ревизии ножа выполняется за цепь без осушения резервуара. Стыковка с напорной трубой происходит герметично под собственным весом агрегата.
Получите коммерческое предложение и счет на LEO 50WQD10-7-0.75TMA/QG
Оборудование в наличии на складе в Алматы (6 шт.). Отгрузка в день оплаты. Предоставляем полный пакет бухгалтерских документов с выделенным НДС 16%, паспорт завода-изготовителя, сертификаты ЕАС и официальную гарантию 12 месяцев.
Часто задаваемые вопросы главных инженеров и эксплуатационников (FAQ)
1. Какие стоки и примеси может перекачивать данная модель?
Модель LEO 50WQD10-7-0.75TMA/QG предназначена для перекачивания бытовых, фекальных и промышленных канализационных стоков с температурой до +40°C и плотностью до 1200 кг/м³. Оснащена измельчителем QG, предотвращающим забивание тракта волокнистыми включениями, салфетками и органикой.
2. Каковы требования к подключению к электросети?
Электронасос рассчитан на питание 220–240 В (1 фаза, 50 Гц). Рекомендуется использовать выделенную линию с автоматическим выключателем и заземлением PE, а также УЗО с током утечки 30 мА для максимальной электробезопасности при работе в мокрых приямках.
3. Как организована защита электродвигателя от перегрева и сухого хода?
В обмотку статора встроено биметаллическое термореле, автоматически отключающее двигатель при превышении допустимой температуры. Встроенный поплавковый выключатель надежно защищает от сухого хода, выключая насос при понижении уровня жидкости.
4. Требует ли регулярного обслуживания масляная камера и уплотнение вала?
В насосе LEO применяется необслуживаемое двойное торцевое уплотнение в заводской масляной ванне. Ревизия масляной камеры рекомендуется 1 раз в 12–24 месяца. Замена масла или уплотнений требуется только при обнаружении эмульсии при плановом ТО.
5. Входит ли НДС в стоимость насоса и как организована доставка по РК?
Цена 123,100 ₸ включает НДС 16%. Предоставляется официальная электронная счет-фактура (ЭСФ), накладная и сертификаты соответствия. Доставка по Алматы в день оплаты. Отправка во все города Казахстана (Астана, Шымкент, Караганда, Актобе, Атырау, Павлодар и др.) занимает 2–4 рабочих дня.
