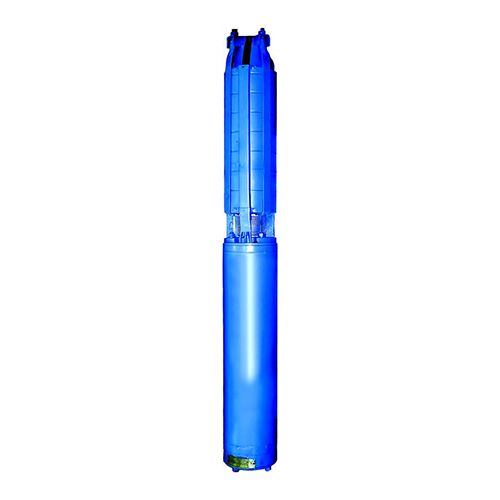

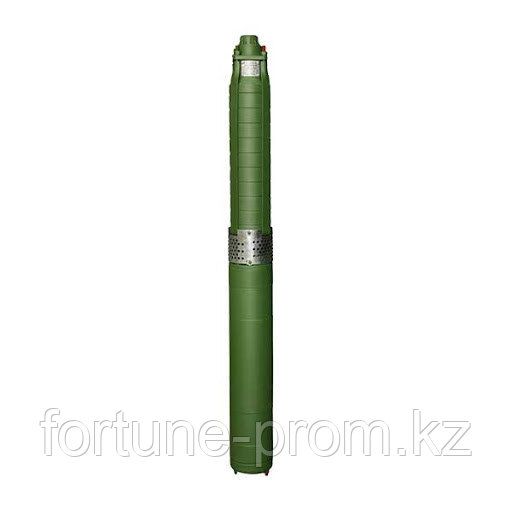

Погружной артезианский скважинный насос ЭЦВ 6-10-50 (10 м³/ч, напор 50 м, 2.2 кВт)
Скважинный насос ЭЦВ 6-10-50 — промышленный погружной центробежный многоступенчатый агрегат, предназначенный для механизированного подъема чистой питьевой (ГОСТ 2874) и технической воды из артезианских скважин с минимальным внутренним диаметром обсадной трубы 150 мм (6 дюймов). Насос комплектуется трехфазным водозаполненным погружным электродвигателем мощностью 2.2 кВт (380 В) и широко применяется для водоснабжения поселков, фермерских хозяйств, промышленных объектов, систем капельного орошения и пожаротушения.
Инженерная расшифровка маркировки ЭЦВ 6-10-50
- Э: Электрический привод (погружной водозаполненный асинхронный двигатель серии ПЭДВ/ДАП).
- Ц: Центробежный принцип нагнетания (последовательный ряд рабочих колес на общем валу).
- В: Водяное назначение (чистая артезианская и пластовая вода).
- 6: Внутренний диаметр обсадной колонны скважины в дюймах (6" = не менее 150 мм).
- 10: Номинальная объемная подача — 10 м³/ч (~2.78 л/с или 167 л/мин).
- 50: Номинальный развиваемый напор — 50 метров водного столба (~5.0 бар или 0.5 МПа).
Рабочие гидравлические точки (Характеристика Q-H)
Для достижения максимального КПД и безаварийного ресурса электродвигателя рекомендуется эксплуатировать насос в пределах оптимальной рабочей зоны:
Сравнительная линейка скважинных насосов ЭЦВ 6 дюймов
Инженерные требования к монтажу, кабелю и станции защиты СУЗ
- Водопогружной кабель ВПП: Для мощности 2.2 кВт при глубине погружения насоса до 30 м применяется трехжильный медный кабель ВПП сечением 3×2.5 мм². При спуске насоса глубже 30–60 м необходимо использовать кабель сечением не менее 3×4.0 мм² для исключения падения напряжения на пуске.
- Станция управления и защиты (СУЗ): Обязательно подключение через шкаф управления типа «СУЗ-25», «Каскад» или микропроцессорный блок защиты («Высота»). Станция защищает двигатель от работы на двух фазах, перегрузки по току, скачков напряжения в электросети и «сухого хода» при падении динамического уровня скважины.
- Заглубление и зазор в скважине: Насос должен быть погружен под динамический уровень воды минимум на 1.5–2.0 метра. Расстояние от нижней крышки двигателя до песчаного забоя (дна скважины) должно составлять не менее 1.0–1.5 метра для предотвращения засасывания донного шлама.
- Страховочный трос и труба: Спуск насоса осуществляется на водоподъемной трубе ПНД ПЭ-100 SDR11 (16 бар, Ду 50 мм) или стальной оцинкованной трубе с обязательным креплением нержавеющего страховочного троса диаметром не менее 5–6 мм.
- Заполнение двигателя водой: Перед опусканием в скважину внутреннюю полость электродвигателя ПЭДВ необходимо заполнить чистой профильтрованной питьевой водой через специальную заливную пробку.
Вопросы гидрогеологов и инженеров водоснабжения (FAQ)
1. Обязательно ли устанавливать станцию защиты СУЗ при монтаже ЭЦВ 6-10-50?
Да, установка станции управления и защиты (СУЗ, Каскад или аналог) является обязательным требованием паспорта завода-изготовителя для сохранения официальной гарантии 12 месяцев. Станция мгновенно обесточивает насос при обрыве фазы или понижении уровня воды в скважине ниже датчика сухого хода, спасая погружной двигатель от перегорания.
2. Из каких материалов изготовлены рабочие ступени насоса?
В конструкции насосной части применены рабочие колеса и направляющие аппараты из ударопрочного полимера (норила), усиленного стекловолокном, с промежуточными упорными шайбами из нержавеющей стали. Это обеспечивает повышенную стойкость к истиранию взвешенными песчинками (до 50 г/м³) и предотвращает заклинивание вала при длительных межсезонных остановках.
3. Какой силовой кабель и муфту выбрать для герметичного соединения?
Для наращивания выводных концов двигателя рекомендуется использовать специальный водопогружной кабель марки ВПП или КВВ сечением 3×2.5 мм² (или 3×4.0 мм² при длине трассы более 35 м). Соединение кабеля с выводными концами двигателя выполняется через термоусаживаемую кабельную муфту с термоплавким клеевым слоем, выдерживающую гидростатическое давление до 10 бар.
4. Как организована доставка насосов ЭЦВ по регионам Казахстана?
Отгрузка производится со склада ТОО «Fortune PROM» в Алматы в день поступления оплаты. Доставка в Астану, Караганду, Шымкент, Актобе, Атырау, Павлодар, Усть-Каменогорск, Тараз и Костанай осуществляется транспортными компаниями (ABT, DPD, КИТ) в жесткой заводской обрешетке. Груз полностью застрахован, предоставляется оригинал паспорта с отметкой ОТК, накладная и ЭСФ с НДС 12%.
Технические характеристики
| Частота вращения электродвигателя | 2850–3000 об/мин |
| Степень защиты электродвигателя | IP68 (погружение до 50–70 м под динамический уровень) |
| Номинальный рабочий ток | 5.7 А |
| Материал корпуса насосной части | Нержавеющая сталь AISI 304 / высокопрочный серый чугун СЧ20 |
| Условия поставки | В наличии на складе в Алматы / Доставка во все регионы РК |
| НДС | 12% (полный пакет закрывающих документов, ЭСФ) |
| Рабочий диапазон напора, м | от 42 до 58 м |
| Номинальный диаметр скважины (обсадной трубы) | 6 дюймов (не менее 150 мм) |
| Номинальное напряжение сети | 380 В (3 фазы, 50 Гц) |
| Тип погружного двигателя | Водозаполненный асинхронный двигатель с короткозамкнутым ротором (ПЭДВ) |
| Класс изоляции обмоток | Влагостойкая изоляция типа ПЭТВ / ПЭВВП |
| Присоединительный напорный патрубок | Внутренняя резьба G 2" (Ду 50 мм) / фланцевое соединение |
| Встроенный обратный клапан | Да (шарового/тарельчатого типа, защита от обратного гидроудара) |
| Допустимая минерализация воды | не более 1 500 мг/л (сухой остаток) |
| Содержание механических примесей (песка) | не более 50 г/м³ |
| Водородный показатель (pH) | 6.5 – 8.5 |
| Температура перекачиваемой среды | от +1 °C до +25 °C |
| Масса агрегата в сборе | 58 кг |
| Габаритные размеры (длина × диаметр) | 1150 × 142 мм |
| Стандарт изготовления | ГОСТ 10428-89 |
| Коэффициент полезного действия (КПД) | 68 % |
| Материал рабочих колес | Ударопрочный армированный полимер (норил) / нержавеющая сталь |
| Материал вала насоса | Коррозионностойкая легированная сталь 12Х18Н10Т |
| Номинальная подача (производительность), м³/ч | 10 м³/ч (2.78 л/с / 167 л/мин) |
| Номинальный напор, м | 50 м вод. ст. (~5.0 бар / 0.5 МПа) |
| Тип оборудования | Погружной скважинный центробежный многоступенчатый насос (артезианский) |
| Рабочий диапазон подачи, м³/ч | от 7.0 до 12.5 м³/ч |
| Перекачиваемая жидкость | Вода питьевая (ГОСТ 2874) и техническая |
| Состояние | Новое, официальная заводская сборка |
| Гарантийный срок | 12 месяцев (1 год официальной заводской гарантии) |
| МОДЕЛЬ | ЭЦВ 6-10-50 (ЭЦВ6-10-50) |
| Серия | ЭЦВ (Электронасосный центробежный водяной) |
| Мощность электродвигателя, кВт | 2.2 кВт |
