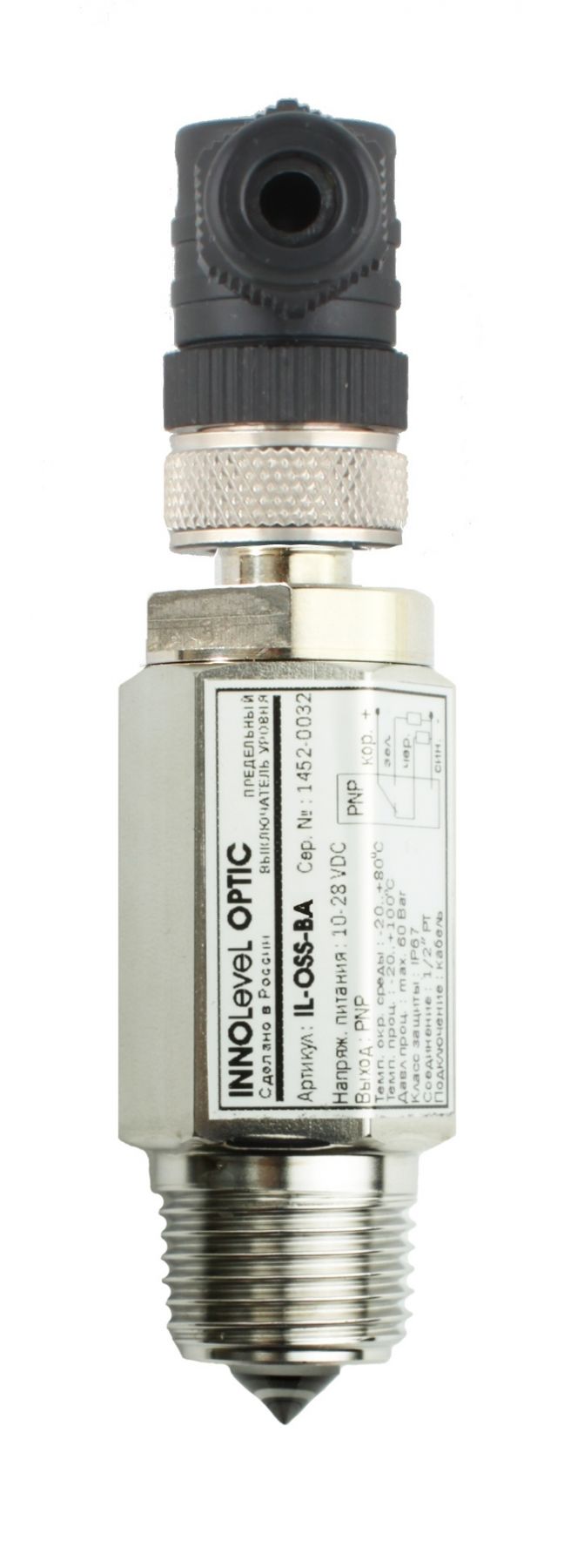

Оптический контактный датчик уровня жидкостей INNOLEVEL в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, резьба 1/2", выход PNP NO+NC, разъем M12x4 pin

Технические характеристики:

• Бренд: INNOLEVEL
• Высота, мм: 78.5
• Длина, мм: 24.0
• Ширина, мм: 24.0
• Степень защиты, IP: IP67
• Тип: Оптический
• Материал: Нерж. сталь (SUS304)
• Вес нетто, кг: 0.2
• Напряжение, В: 10…28
• Вес бpутто, кг: 0.2
• Страна: Россия
• Температура эксплуатации: -20…+100
• Ширина упаковки, мм: 80.0
• Номинальный ток, А: 200 мА
• Тип выхода: PNP
• Соединение: Резьба G 1/2"
• Высота упаковки, мм: 80.0
• Глубина упаковки, мм: 80.0
• Ток: DC
• Температура окружающей среды, °C: -20...+80
• Макс. Рабочее давление, бар: 60.0
• Метод взаимодействия со средой: Контактный
• Контролируемая среда: Жидкости
• Установка: Горизонтально
• Электрическое присоединение: М12

Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали

Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2" PF (цилиндрическая), выход PNP NO+NC, разъем M12x4 pin

Оптический сигнализатор уровня INNOLEVEL OPTIC используется для контроля уровня жидких сред. Материалы контактной части — стекло и нержавеющая сталь — позволяют применять датчики для водных и спиртовых растворов, в пищевом производстве, в ЖКХ.

Принцип работы оптического контактного датчика

В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а приёмник анализирует интенсивность его отражения и выдает соответствующий выходной сигнал. В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник. В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически весь свет проникнет через конус датчика, не поступая в приемник.

Особенности оптического контактного датчика INNOLEVEL

• Выходной сигнал PNP
• Датчик имеет защиту от короткого замыкания
• Ограничения: Датчик не рассчитан на работу в растворах, содержащих клеящие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира.
