Пробоотборник ПРО-1А

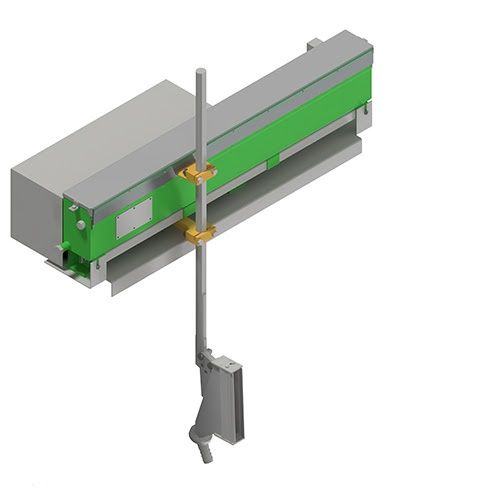

Пробоотборник ПРО-1А предназначен для отбора пульповых проб на обогатительных фабриках. Может быть использован как самостоятельное изделие, так и в составе автоматизированной системы аналитического контроля. Работает как в автоматическом режиме от устройства управления УУ, так и от ручного управления. Ручное управление предусмотрено для подбора оптимального режима работы и контрольной проверки пробоотборника. Пробоотборник представляет собой цепной механизм с электроприводом, сообщающим пробоотбирающему ножу возвратно-поступательное движение, во время которого при пересечении ножом потока пульпы осуществляется отбор пробы.

Частота отбора пробы (срабатывания пробоотборного элемента и пересечения опробуемого потока) устанавливается в комплектном устройстве управления (серии УУ) на панели цифрового реле Logo (Siemens) при помощи задания двух параметров: периода времени и количества отборов за этот период времени. После задания параметров на цифровом реле - пробоотборник может работать в автоматическом режиме. Использование таких цифровых реле позволяет конечному потребителю достаточно просто организовать управление пробоотборником от сети АСУТП предприятия. По согласованию с потребителем может быть установлен интерфейс, позволяющий выдавать оператору диагностику работы. Устройство управления серии УУ позволяет также работать с пробоотборником и в ручном режиме - для целей опробования работы, например после ППР и т.п.

Основные технические характеристики

Пробоотборник предназначен для эксплуатации в умеренном климате, в помещениях при температуре от +1 до +45 ⁰С. В зависимости от передаточного числа установленного редуктора пробоотборник имеет четыре исполнения:

• 1915.2.954.001 с редуктором 2Ч-63-12,5-2-1-1, скорость ножа 0,5 мсек.
• 1915.2.954.001-01 с редуктором 2Ч-63-20-2-1-1, скорость ножа 0,3 мсек.
• 1915.2.954.001-02 с редуктором 2Ч-63-31,5-2-1-1, скорость ножа 0,2 мсек.
• 1915.2.954.001-03 с редуктором 2Ч-63-63-2-1-1, скорость ножа 0,1 мсек.

Для потока с параметрами 600х300 мм и расходом опробуемого технологического потока до 0,36 м³/секунду поставляется нож 1915.6.208.002. Пробоотборник может работать как в автоматическом режиме от устройства управления (например, УУ), так и от ручного управления. Ручное управление предусмотрено для подбора оптимального режима и контрольной проверки пробоотборника.
