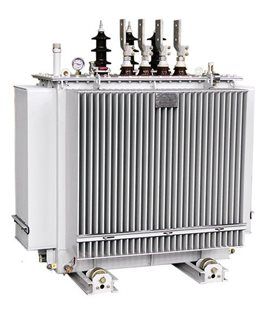

Баки трансформаторов ТМГ прямоугольной формы без маслорасширителя. Для подъема бака и трансформатора в сборе используются крюки, расположенные под верхней рамой бака. На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления. Вводы ВН и НН расположены на крышке.

В герметичных трансформаторах типа ТМГ масло не соприкасается с воздухом и не окисляется. Они не требуют дополнительных расходов при вводе в эксплуатацию и не нуждаются в профилакти-ческих ремонтах ревизиях в течении всего срока службы и отпадает необходимость в анализе и реге-нерации масла. Уровень масла в трансформаторах контролируется визуально по указателю уровня масла, который расположен на стенке бака. При наличии указателя предельного уровня масла, до-полнительный контроль предельного нижнего уровня осуществляется визуально по наличию индика-тора в стеклянной колбе.

ТМГ - Х/6(10) У(ХЛ)1 - Х

•  Т – трансформатор трехфазный,
•  М – охлаждение масляное с естественной циркуляцией воздуха и масла,
•  Г – герметичный,
•  Х – номинальная мощность, кВА,
•  6(10) – класс напряжения обмотки ВН, кВ,
•  У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
