| Серия / Модель | ФВУ-1200 ФК (с шумоизоляционным кожухом) |
|---|---|
| Производительность по воздуху | 1 200 м³/час |
| Полное давление вентилятора | 1 350 Па |
| Степень очистки воздуха | до 99.7% (класс очистки F8/F9) |
| Тонкость улавливаемой пыли | от 5 мкм |
| Ступени фильтрации | 2 ступени (циклонный сепаратор + кассетный фильтр) |
| Уровень шума с кожухом | не более 68 – 70 дБА (СанПиН) |
| Система очистки фильтра | Ручной механический встряхиватель |
| Объем пылесборника | 35 литров (выдвижной ящик) |
| Диаметр входного патрубка | Ø 125 мм |
| Режим рециркуляции | 100% возврат теплого воздуха в цех |
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный, 24/7) |
| Материал конструкции и корпуса | Высокопрочная конструкционная сталь / чугун СЧ20 |
| Напряжение питающей сети | 380 В (3 фазы, 50 Гц) |
| Срок службы / ресурс | Не менее 10–15 лет при регламентном ТО |
| Антикоррозийная защита | Двухслойная эпоксидно-полиуретановая эмаль |
| Сертификат соответствия | ТР ТС 010/2011 "О безопасности машин и оборудования" |
| Комплектация при поставке | Паспорт завода, руководство по эксплуатации, гарантийный талон, ЭСФ с НДС 12% |
| Условия эксплуатации | Промышленные цеха / открытые стройплощадки под навесом |
| Тип привода / механизма | Электромеханический / гидравлический |
| Тип установки и монтажа | Стационарный рамный / напольный жесткий монтаж |
| Потребляемая мощность | 1,5 кВт |
| Степень защиты IP | IP54 / IP55 (пыле-влагозащищенное исполнение) |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ / ТР ТС 010/2011 / ISO 9001 |
| Электродвигатель | 1.1 кВт, 3000 об/мин |
| Масса | 101 кг (без ПВУ) |
| Напряжение питания | 380 В (3 фазы, 50 Гц) / опция 220 В |
| Габаритные размеры | 850х790х1500 мм |
| Производительность с поворотным устройством 2 м | 1200 м³/час |
| Степень очистки от твердой фазы сварочного аэрозоля | 99 % |
| Класс очистки | F9 |
| Температура очищаемых газов | до 60°С |
| Площадь картриджа из полиэстера | 10 м² |
| Длина поворотно-вытяжного устройства | 2 м |
| Напряжение силовых цепей | 380 В/50 Гц (трехфазное) |
| Климатическое исполнение | У2 / УХЛ4 (-40°C ... +40°C по ГОСТ 15150-69) |

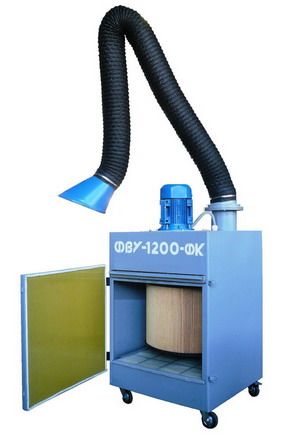

Пылеулавливающая вентиляционная установка ФВУ-1200 ФК с шумоизоляционным кожухом (1200 м³/ч, 1.1 кВт)
ФВУ-1200 ФК — промышленный двухступенчатый фильтровентиляционный пылеуловитель в звукопоглощающем кожухе. Разработан для эффективного улавливания и очистки воздуха от сухой неслипающейся абразивной, металлической и древесной пыли, опилок и стружки от заточных, шлифовальных, отрезных и деревообрабатывающих станков. Система рециркуляции возвращает 100% очищенного теплого воздуха обратно в помещение цеха, исключая теплопотери здания.
Технические характеристики пылеуловителя ФВУ-1200 ФК
Экономическая выгода рециркуляции теплого воздуха в цеху
Часто задаваемые вопросы по пылеулавливающей установке ФВУ-1200 ФК (FAQ)
1. Для каких станков и оборудования подходит пылеуловитель ФВУ-1200 ФК?
Установка идеальна для заточных, шлифовальных станков (3Б634, 3К634, ТШ-2, ТШ-3), отрезных маятниковых пил, полировальных агрегатов, круглопильных и фрезерных деревообрабатывающих станков, а также для локальной аспирации постов пересыпки сухих смесей.
2. Зачем нужен шумоизоляционный кожух?
Шумоизоляционный кожух снижает звуковое давление до 68 дБА, что полностью отвечает санитарным нормам РК (СанПиН) по допустимому уровню шума на рабочих местах. Это позволяет устанавливать пылеуловитель непосредственно рядом со станком без необходимости выноса в отдельную венткамеру.
3. Как производится очистка фильтра и выгрузка пыли?
Очистка фильтрующего элемента осуществляется с помощью внешнего рычага ручного встряхивания без разборки установки. Уловленная пыль осыпается в нижний герметичный выдвижной ящик объемом 35 л, который легко извлекается и очищается за 1 минуту.
Оборудование эксплуатируется на конвейерных трактах, нориях и обогатительных фабриках горнодобывающих предприятий Казахстана. Нареканий к механической части и электродвигателю нет.
