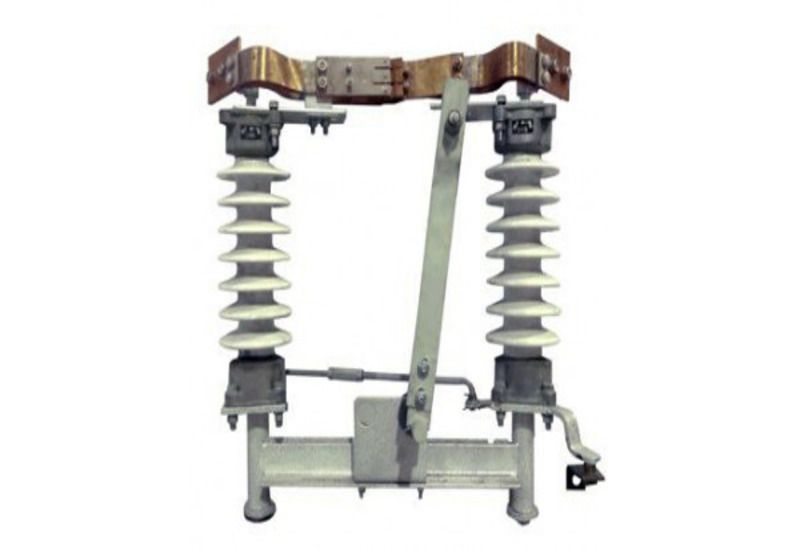

Разъединитель РДЗ-1-35/1000

Разъединители серии РДЗ-35 предназначены для включения и отключения обесточенных участков электрической сети высокого напряжения 35 кВ, а также заземления отключённых участков при помощи стационарных заземляющих ножей.

Разъединители серии РДЗ 35 состоят из отдельных полюсов. При номинальном токе 1000 А допускают установку на вертикальной плоскости.
Полюс разъединителя РДЗ 35 выполнен в виде двухколонкового аппарата с разворотом главных ножей в горизонтальной плоскости и состоит из цоколя, изоляционных колонн, токоведущей системы и заземляющего устройства.
Разъединители РДЗ-35 могут соединяться в один трехполюсный, двухполюсный и однополюсный аппарат, управляемый приводом типа ПРН, ПРГ-2Б.

Условия эксплуатации

• Температура окружающей среды от +40С до -60С - для исполнения УХЛ1 и от -10С до +45С - для исполнения Т1;
• Относительная влажность воздуха до 100% при температуре +25С;
• Толщина корки льда до 10 мм - для разъединителей 35 и 110кВ; до 20мм - для разъединителей 150 и 220кВ;
• Скорость ветра без гололёда 40 м/с;
• Скорость ветра с гололёдом не более 15 м/с;
• Категория изоляции - "А" или "Б";
• Климатическое исполнение - УХЛ1 и Т1.
