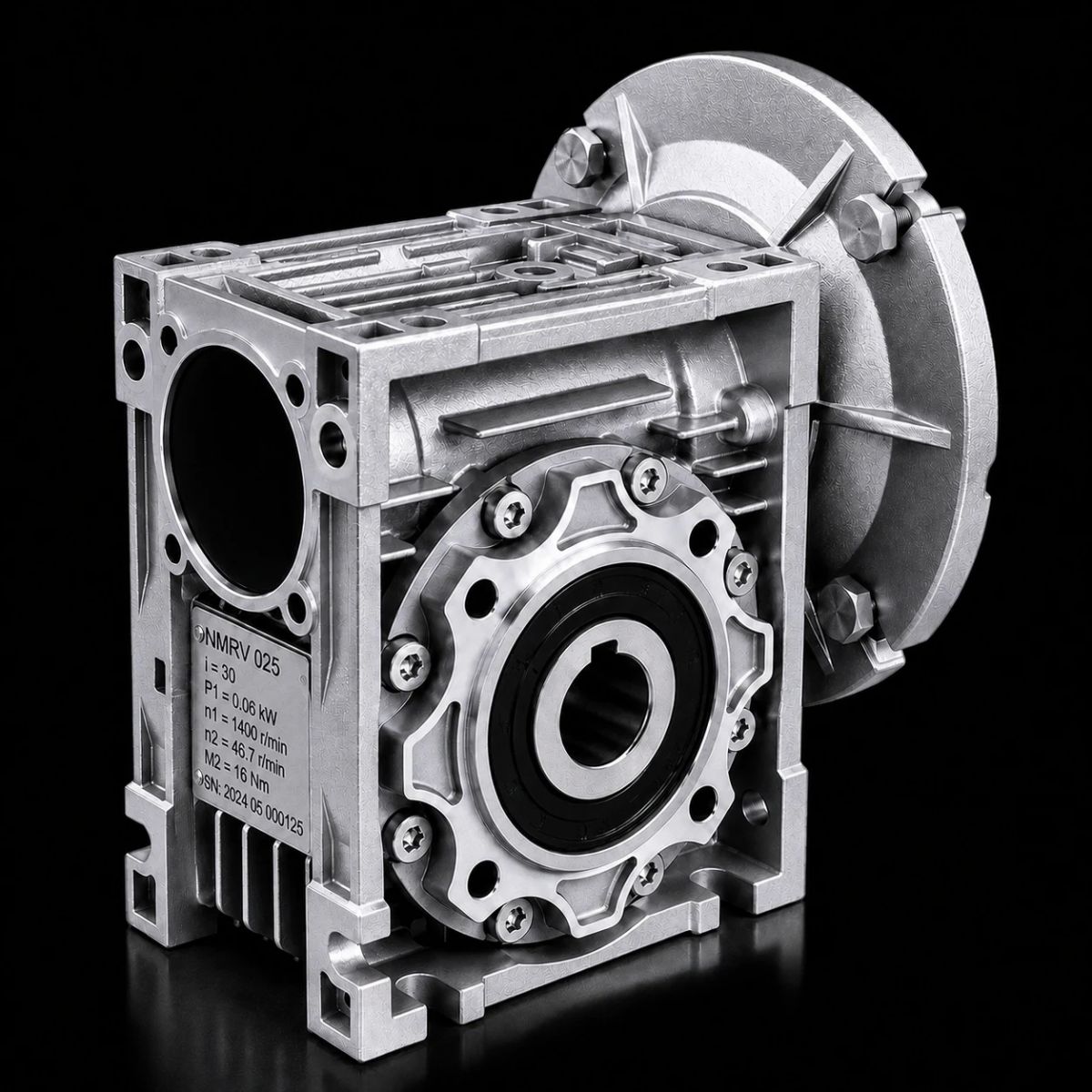

Червячный редуктор NMRV 025 — самый компактный типоразмер в линейке промышленных одноступенчатых червячных редукторов стандарта Motovario с межосевым расстоянием 25 мм. Предназначен для изменения крутящего момента и частоты вращения в приводах дозаторов, конвейерных лент, упаковочных машин, вращателей и автоматических линий. Редуктор выполнен в литом алюминиевом корпусе, заправлен синтетическим маслом на весь срок эксплуатации и готов к немедленному монтажу.

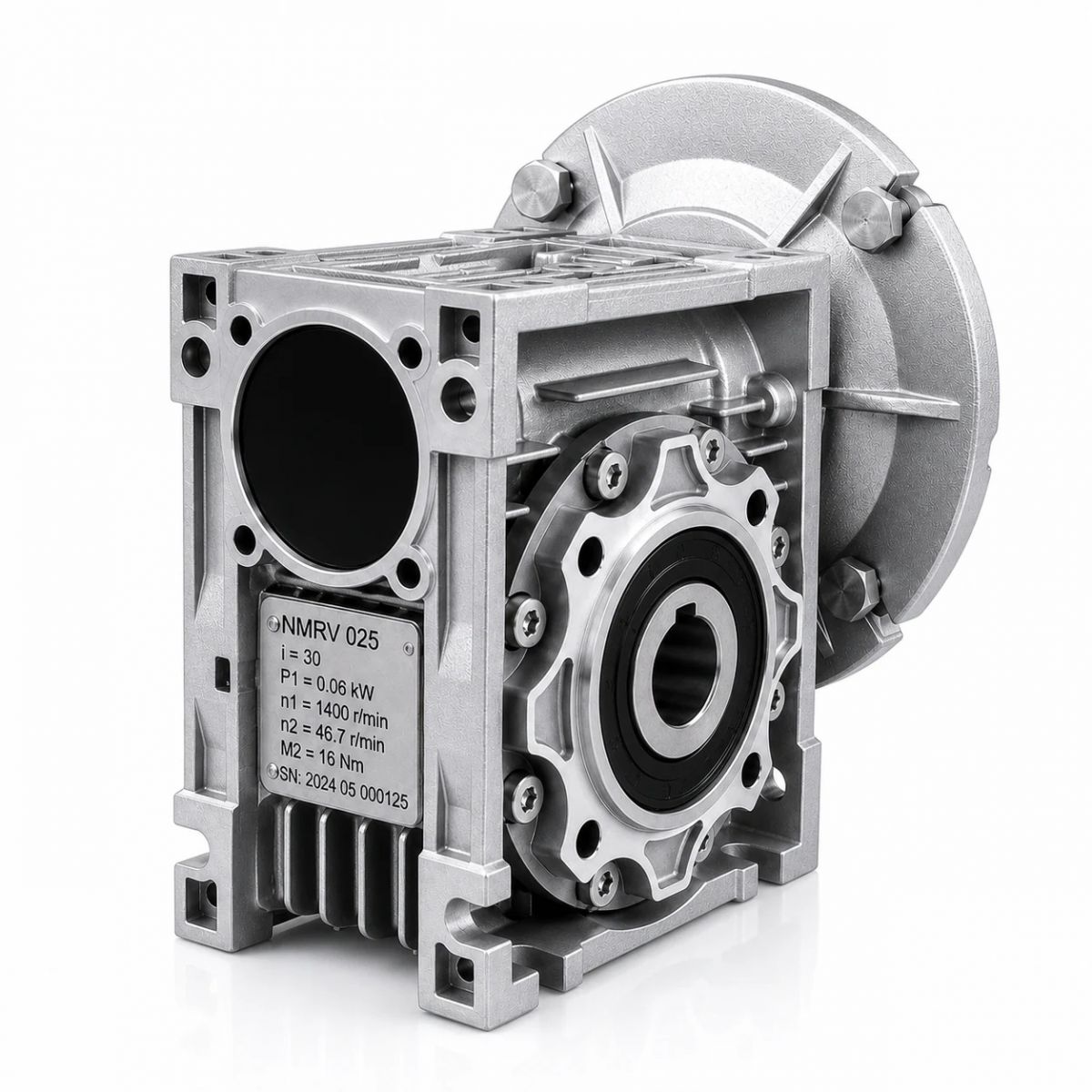

Литой корпус Al-сплав
Высокоточная отливка под давлением снижает вес до 0.7 кг и обеспечивает отличный теплоотвод без принудительного охлаждения.
Зубчатая пара 20Cr / Бронза
Червячный вал из цементированной легированной стали 20Cr со шлифованным витком и червячное колесо из спецбронзы CuSn12Ni2.
Масло ISO VG 320 Life-Time
Заправлен высококачественной синтетической смазкой на весь срок службы (диапазон температур от -25°C до +80°C). Обслуживание не требуется.

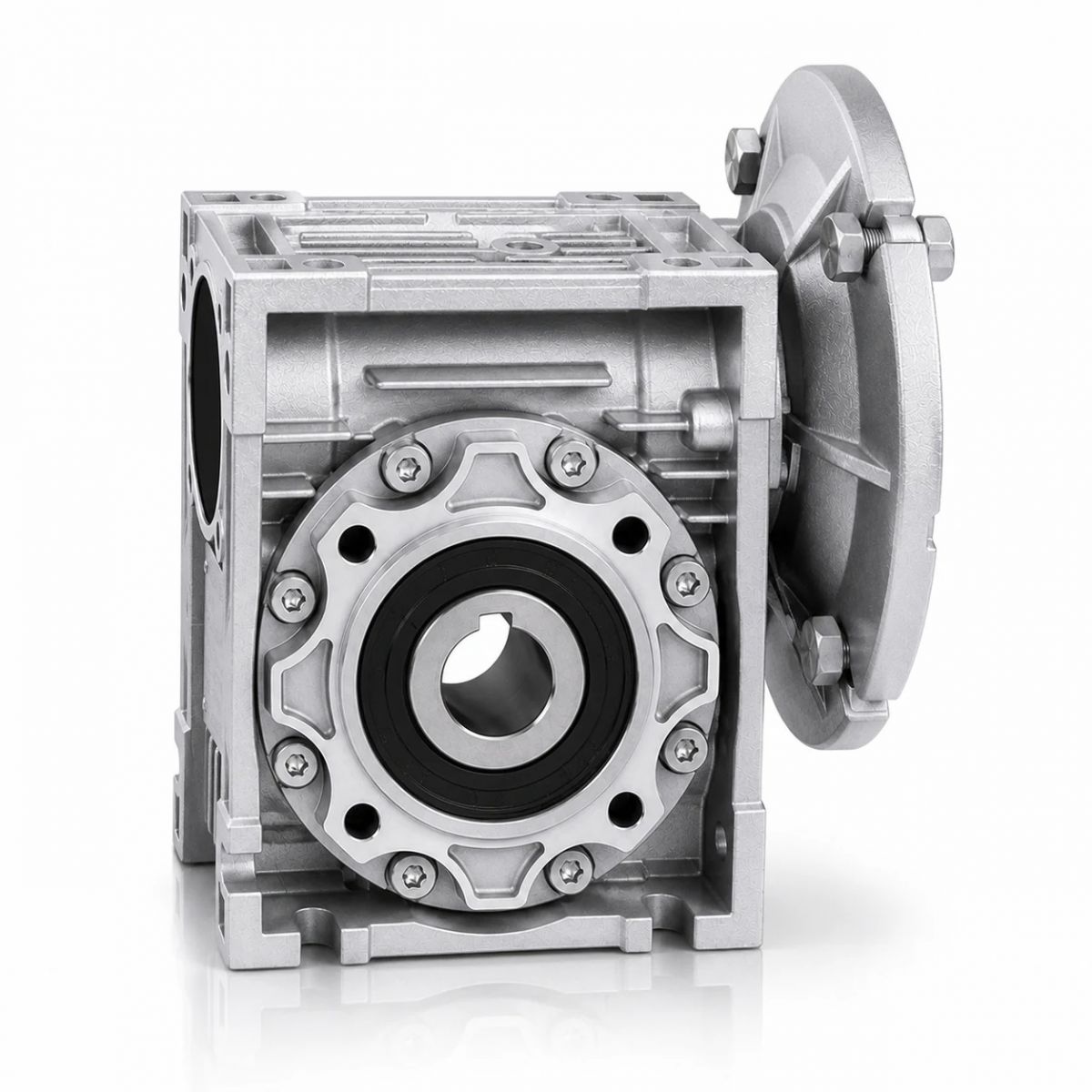

Вал Ø11 H8 + IEC 56B14

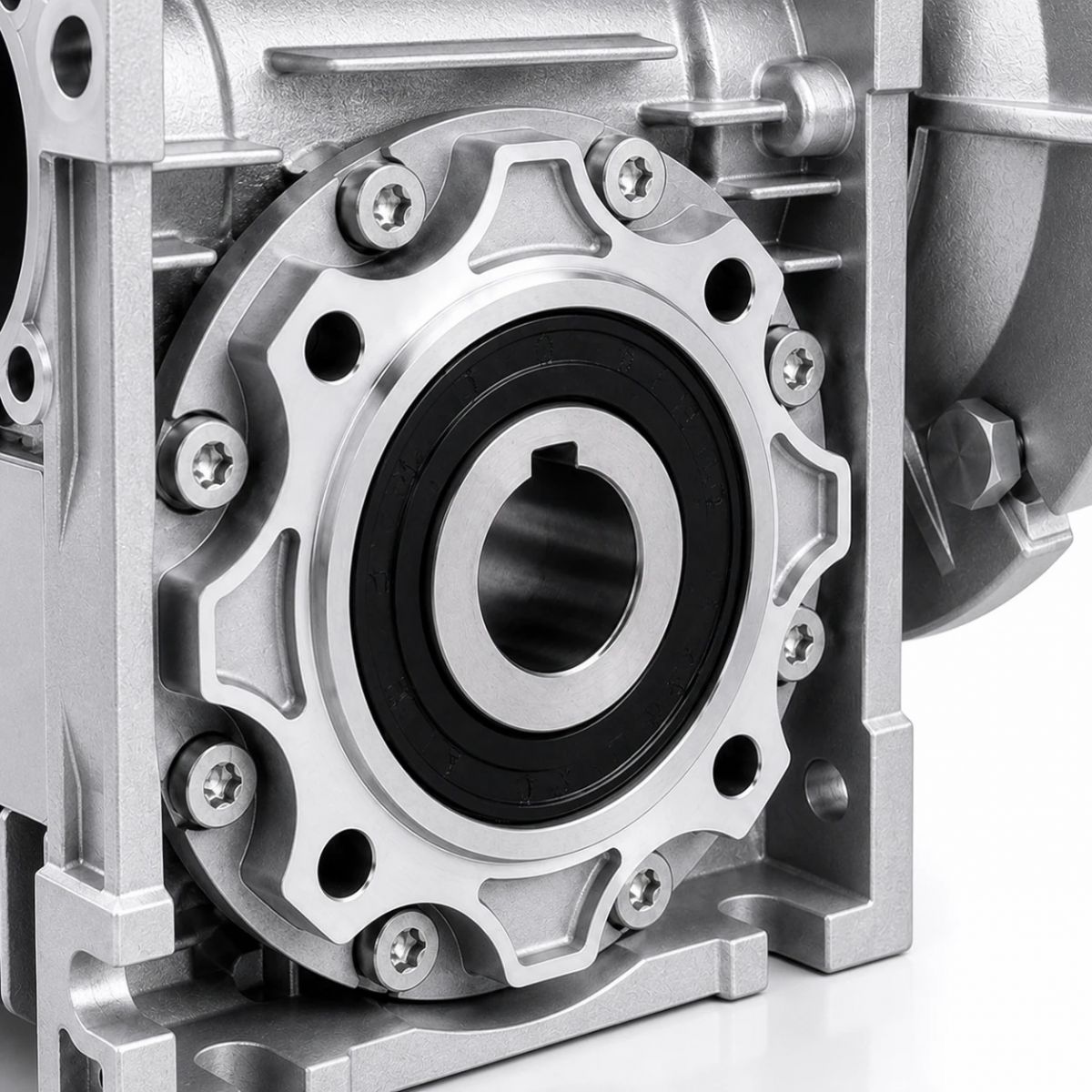

Полый шлицевой/шпоночный вал Ø11 мм со шпонкой 4 мм. Стандартный входной фланец IEC 56B14 для соединения с электродвигателем.
Технические характеристики NMRV 025
| Параметр | Значение | Примечание / Стандарт |
|---|---|---|
| Типоразмер | NMRV 025 | Серия Motovario / взаимозаменяем |
| Межосевое расстояние | 25 мм | Расстояние между осями червяка и колеса |
| Передаточные числа (i) | 7.5, 10, 15, 20, 25, 30, 40, 50, 60 | 9 стандартных передаточных отношений |
| Максимальный крутящий момент (M2) | до 18 Н·м | Зависит от передаточного числа и оборотов |
| Мощность двигателя (P1) | 0.06 – 0.18 кВт | Совместим с моторами АИР50, АИР56, ESQ 56 |
| Диаметр выходного вала | Ø 11 мм (полый, шпонка 4 мм) | Квалитет допуска H8 |
| Входной фланец двигателя | IEC 56B14 (Ø вала 9 мм) | Замок 50 мм, 4 отверстия М5 на Ø65 мм |
| Коэффициент полезного действия (КПД) | 57% – 88% | Выше при малых передаточных числах (i=7.5) |
| Заводская смазка | 0.02 л (ISO VG 320) | Синтетическое масло, необслуживаемый |
| Радиальная нагрузка на вал (Fr2) | до 700 Н | Приложена к середине хвостовика вала |
| Масса без мотора | 0.70 кг | Компактный легкий алюминиевый корпус |
| Монтажные исполнения | B3, B6, B7, B8, V5, V6 | Универсальный монтаж в любом положении |
| Эффект самоторможения | Статическое при i=50..60 | Предотвращает самопроизвольный откат груза |
Рабочие точки редуктора NMRV 025 (n1 = 1400 об/мин)
| Передаточное число (i) | Выходные об/мин (n2) | Выходной момент (M2, Н·м) | КПД (%) | Допустимая Fr2 (Н) |
|---|---|---|---|---|
| 7.5 | 187 об/мин | 9.0 Н·м | 88% | 390 Н |
| 10 | 140 об/мин | 11.0 Н·м | 86% | 430 Н |
| 15 | 93 об/мин | 12.5 Н·м | 81% | 490 Н |
| 20 | 70 об/мин | 13.0 Н·м | 77% | 540 Н |
| 25 | 56 об/мин | 13.5 Н·м | 74% | 580 Н |
| 30 | 47 об/мин | 14.0 Н·м | 71% | 620 Н |
| 40 | 35 об/мин | 14.5 Н·м | 65% | 680 Н |
| 50 | 28 об/мин | 14.0 Н·м | 61% | 700 Н |
| 60 | 23 об/мин | 13.0 Н·м | 57% | 700 Н |
Часто задаваемые вопросы по редукторам NMRV 025
1. С какими электродвигателями агрегатируется NMRV 025?
Редуктор оснащён входным фланцем IEC 56B14 (диаметр замка 50 мм, вал двигателя 9 мм). Подходят асинхронные трехфазные (380В) и однофазные (220В) электродвигатели типоразмера АИР50, АИР56 мощностью от 0.06 кВт до 0.18 кВт.
2. Нужно ли заливать или менять масло перед началом работы?
Нет. Редукторы NMRV 025 поставляются полностью заправленными синтетическим трансмиссионным маслом ISO VG 320 в объёме 0.02 л. Смазка заливается на весь жизненный цикл и не требует замены при нормальной эксплуатации.
3. Обладает ли редуктор эффектом самоторможения?
При передаточных числах i=50 и i=60 угол подъема витка червяка мал, что обеспечивает статическое самоторможение (вал не может быть провернут со стороны нагрузки). При i=7.5–30 самоторможение отсутствует, требуется электромагнитный тормоз мотора при вертикальных нагрузках.
4. Есть ли в наличии комплектующие: валы, фланцы, реактивные штанги?
Да, на складе Fortune PROM в Алматы всегда доступны односторонние и двухсторонние выходные валы Ø11 мм, выходные боковые фланцы FA, а также реактивные тяги для маятникового монтажа на вал механизма.
5. Как быстро осуществляется отгрузка и доставка по Казахстану?
Отгрузка со склада в Алматы в день оплаты. Доставка курьерскими и транспортными службами (ABT, CDEK, DPD, Jet Logistic) во все города РК: Астана, Шымкент, Караганда, Актобе, Павлодар, Усть-Каменогорск, Атырау и др. Срок доставки 1–3 рабочих дня.
Закажите червячный редуктор NMRV 025 с гарантией 12 месяцев
В наличии на складе в Алматы по официальной цене 14 500 ₸ с НДС 16%. Быстрый расчет мотор-редуктора в сборе с двигателем и доставка по всему Казахстану.
Технические характеристики
| Межосевое расстояние | 25 мм Расстояние между осями червяка и колеса |
| Диаметр выходного вала | Ø 11 мм (полый, шпонка 4 мм) Квалитет допуска H8 |
| Эффект самоторможения | Статическое при i=50..60 Предотвращает самопроизвольный откат груза |
| Типоразмер | NMRV 025 Серия Motovario / взаимозаменяем |
| Передаточное число (i) | Выходные об/мин (n2) Выходной момент (M2, Н·м) КПД (%) Допустимая Fr2 (Н) |
| Условия поставки | Со склада в Алматы / Доставка по всему Казахстану |
| НДС | 16% (полный пакет закрывающих документов, ЭСФ) |
| Передаточные числа (i) | 7.5, 10, 15, 20, 25, 30, 40, 50, 60 9 стандартных передаточных отношений |
| Максимальный крутящий момент (M2) | до 18 Н·м Зависит от передаточного числа и оборотов |
| Мощность двигателя (P1) | 0.06 – 0.18 кВт Совместим с моторами АИР50, АИР56, ESQ 56 |
| Входной фланец двигателя | IEC 56B14 (Ø вала 9 мм) Замок 50 мм, 4 отверстия М5 на Ø65 мм |
| Радиальная нагрузка на вал (Fr2) | до 700 Н Приложена к середине хвостовика вала |
| Масса без мотора | 0.70 кг Компактный легкий алюминиевый корпус |
| 7.5 | 187 об/мин 9.0 Н·м 88% 390 Н |
| 10 | 140 об/мин 11.0 Н·м 86% 430 Н |
| 15 | 93 об/мин 12.5 Н·м 81% 490 Н |
| 20 | 70 об/мин 13.0 Н·м 77% 540 Н |
| 25 | 56 об/мин 13.5 Н·м 74% 580 Н |
| 30 | 47 об/мин 14.0 Н·м 71% 620 Н |
| 40 | 35 об/мин 14.5 Н·м 65% 680 Н |
| 50 | 28 об/мин 14.0 Н·м 61% 700 Н |
| 60 | 23 об/мин 13.0 Н·м 57% 700 Н |
| Коэффициент полезного действия (КПД) | 57% – 88% Выше при малых передаточных числах (i=7.5) |
| Монтажные исполнения | B3, B6, B7, B8, V5, V6 Универсальный монтаж в любом положении |
| Заводская смазка | 0.02 л (ISO VG 320) Синтетическое масло, необслуживаемый |
| Состояние | Новое |
| Гарантийный срок | 12 месяцев |
