Червячные мотор-редукторы Bonfiglioli серий VF и W (Италия)

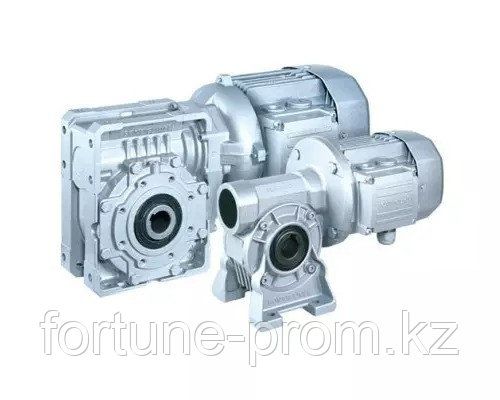

Червячные мотор-редукторы Bonfiglioli серий VF и W представляют собой универсальные промышленные электромеханические приводы с угловым расположением валов (90°), задающие мировые стандарты компактности, плавности хода и энергоэффективности. ТОО «Fortune PROM» осуществляет прямые поставки оригинальных редукторов Bonfiglioli со склада в Алматы для предприятий горнодобывающей, металлургической, строительной, пищевой и перерабатывающей отраслей Казахстана.
Линейка делится на две ключевые серии: серия W (W63, W75, W86, W110) в сверхжестком моноблочном алюминиевом корпусе цилиндрической формы для тяжелых радиальных нагрузок и серия VF (VF30, VF44, VF49, VF130, VF150, VF185, VF210, VF250) — классический индустриальный конструктив с универсальными возможностями фланцевого и лапного монтажа.
Сводные технические характеристики серийных мотор-редукторов Bonfiglioli
Конструктивные преимущества Bonfiglioli серии W и VF
Цельный корпус серии W без стыковых плоскостей исключает возможность утечки масла и деформации геометрии зацепления под действием радиальных усилий конвейерных лент и цепей.
Шлифованный закаленный червячный вал из легированной цементированной стали и венец колеса из центробежнолитой оловянистой бронзы обеспечивают минимальный коэффициент трения и КПД до 85–90%.
Типоразмеры VF 30–49 и W 63–86 заправляются на заводе долговечной синтетической смазкой ISO VG 320 на весь срок службы, не требуя периодической замены масла в процессе эксплуатации.
Возможность объединения двух червячных редукторов (VF/VF, VF/W, W/VF) позволяет получать передаточные числа от 100 до 10 000 для тихоходных мешалок, дозаторов и поворотников.
Методика расчета вращающего момента и подбора редуктора
Выходной крутящий момент мотор-редуктора $M_2$ (Нм) определяется мощностью электродвигателя $P_1$ (кВт), выходной частотой вращения $n_2$ (об/мин) и коэффициентом полезного действия червячной передачи η:
где n_2 = n_1 / i (при частоте вращения асинхронного двигателя n_1 = 1400 об/мин). Для надежной работы фактический сервис-фактор должен удовлетворять условию: f_s = M_n2 / M_2 ≥ 1.2 – 1.6.
Часто задаваемые вопросы главных механиков и снабженцев (FAQ)
1. В чем принципиальная разница между сериями Bonfiglioli W и VF?
Серия W имеет моноблочный корпус из алюминиевого сплава без разъемов, круглую центровочную форму фланцев и увеличенные межосевые расстояния, что обеспечивает высокую жесткость и стойкость к повышенным радиальным нагрузкам. Серия VF — классический червячный редуктор универсального монтажа, в типоразмерах от 130 до 250 изготавливаемый из высокопрочного чугуна для тяжелого машиностроения с моментами до 7 100 Нм.
2. Обладает ли червячный редуктор Bonfiglioli эффектом самоторможения?
Статическое самоторможение гарантированно наступает при передаточных числах i ≥ 40–50 (угол подъема винтовой линии червяка менее 3°30'). Это предотвращает самопроизвольное обратное вращение привода под нагрузкой на наклонных конвейерах и подъемных механизмах. При i ≤ 20 редуктор является реверсивным.
3. Какими электродвигателями комплектуются редукторы Bonfiglioli?
Агрегаты комплектуются оригинальными трехфазными асинхронными двигателями Bonfiglioli стандарта IEC: серии BN (общепромышленные), BE (энергоэффективные класс IE2), BX (высокоэффективные класс IE3). Доступны опции встроенного электромагнитного дискового тормоза постоянного (FD) или переменного (FA) тока, термозащиты PTC/биметалл и принудительной вентиляции для работы с частотным преобразователем.
4. Требуется ли обслуживание и замена смазки в процессе работы?
Для типоразмеров VF 30, VF 44, VF 49 и W 63, W 75, W 86 замена смазки не требуется — они заправлены долговременным синтетическим маслом на весь срок эксплуатации. Для тяжелых чугунных редукторов VF 130–250, поставляемых с минеральным маслом, первая замена производится через 300 часов обкатки, последующие — каждые 3 000–5 000 рабочих часов.
5. Каковы условия поставки, гарантии и оплаты с НДС 16% в Республике Казахстан?
ТОО «Fortune PROM» поставляет оборудование со склада в Алматы с официальной заводской гарантией 12–24 месяца. Поставки осуществляются по прямому договору поставки с полным пакетом документов (ЭСФ с НДС 16%, паспорт, сертификат ТР ТС 010/2011). Доставка во все города Казахстана (Астана, Шымкент, Караганда, Актобе, Павлодар, Усть-Каменогорск) занимает от 2 до 5 рабочих дней.
Требуется подбор червячного мотор-редуктора Bonfiglioli под оборудование?
Инженерная служба ТОО «Fortune PROM» выполнит проверочный расчет крутящего момента, сервис-фактора и подберет точный монтажный типоразмер Bonfiglioli под чертеж вашего механизма.
Технические характеристики
| Официальная гарантия | 12–24 месяца со склада в Алматы |
| Серия / Модель | Bonfiglioli VF и W |
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный 24/7) |
| Материал конструкции и корпуса | Высокопрочная конструкционная сталь / чугун СЧ20 |
| Напряжение питающей сети | 380 В (3 фазы, 50 Гц) |
| Срок службы / ресурс | Не менее 10–15 лет при регламентном ТО |
| Антикоррозийная защита | Двухслойная эпоксидно-полиуретановая эмаль |
| Сертификат соответствия | ТР ТС 010/2011 "О безопасности машин и оборудования" |
| Комплектация при поставке | Паспорт завода, руководство по эксплуатации, гарантийный талон, ЭСФ с НДС 16% |
| Условия эксплуатации | Промышленные цеха / открытые стройплощадки под навесом |
| Тип привода / механизма | Электромеханический / гидравлический |
| Тип установки и монтажа | Стационарный рамный / напольный жесткий монтаж |
| Тип и сертификат смазки | Синтетическое масло ISO VG 320 (Life-Time для VF30–49, W63–86) |
| Диапазон передаточных чисел (i) | 7 ... 300 (до 10 000 в дуплексе) |
| Самоторможение | Статическое самоторможение при i ≥ 40–50 |
| Монтажные исполнения | На лапах, с выходным фланцем (F/FA/FC), с реактивной штангой |
| Исполнение выходного вала | Полый вал со шпоночным пазом (опция: сплошной вал) |
| Диапазон номинального крутящего момента | 13 – 7 100 Нм |
| Диапазон мощности электродвигателя | 0.04 – 75.0 кВт |
| Межосевое расстояние (aw), мм | 80 |
| Производитель | Bonfiglioli Riduttori (Италия) |
| Страна производитель | Казахстан / Россия / Италия |
| Номинальный крутящий момент на выходном валу (Tном), Н·м | 200 |
| Тип | Редуктор |
| Максимальный кратковременный крутящий момент (Tmax), Н·м | 400 |
| Частота вращения входного вала, об/мин | до 1500 (макс. 1800) |
| Степень защиты IP | IP55 / IP65 (пыле-влагозащищенное исполнение) |
| Состояние | Новое |
| Гарантийный срок | 12 месяцев (1 год с момента ввода в эксплуатацию) |
| Объем заливаемого масла, л | 1.0 |
| Мощность | 75 кВт |
| Рекомендуемая марка масла | Трансмиссионное масло ТСп-14гип, ИРП-150, Shell Omala S4 WE, Mobil Glygoyle 30 |
| Вариант схемы сборки (ГОСТ 20373-94) | 51, 52, 53, 56 (ГОСТ 20373-94) |
| Исполнение конца входного вала | Конический (К) / Цилиндрический (Ц) |
| Применение | Приводы подъемников, конвейеров, лебедок, дозаторов, станков и общепромышленных агрегатов |
| Исполнение конца выходного вала | Цилиндрический (Ц) / Полый шлицевой вал |
| Тип редуктора | Червячный одноступенчатый / двухступенчатый |
| Диапазон рабочих температур, °C | от -40°C до +50°C |
| Направление вращения валов | Реверсивное (вращение в обе стороны) |
| Тип системы смазки | Картерная масляная ванна с охлаждающими ребрами |
| Серия | Ч (Червячный) |
| Масса без масла, кг | 20 |
| Материал червячного вала | Легированная цементированная сталь с шлифованными витками |
| Материал венца червячного колеса | Центробежнолитая оловянистая бронза БрОФ10-1 |
| Твердость рабочих поверхностей зубьев | 48...56 HRC |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ 27142-97, ГОСТ 16162-93, ТУ 2-056-218-86, ГОСТ / ТР ТС 010/2011 / ISO 9001 |
| Тип привода | Механический (электромеханический) |
| Тип передачи | Червячная одноступенчатая / комбинированная (VF/VF, VF/W) |
| Назначенный ресурс работы, часов | не менее 20 000 часов |
| Климатическое исполнение и категория размещения | У1, У2, У3, Т2, УХЛ4 по ГОСТ 15150-69 |
| Серия / Марка | Редуктор червячный |
| Номинальное передаточное число | 8 – 80 |
| Материал корпуса | Алюминиевый моноблок (W63–W110, VF30–49) / Серый чугун (VF130–250) |
| Мощность, кВт | 75 |
| Вид зубчатой пары | Червячная пара с самоторможением при высоких i |
| Климатическое исполнение | У2 / УХЛ4 (-40°C ... +40°C по ГОСТ 15150-69) |
