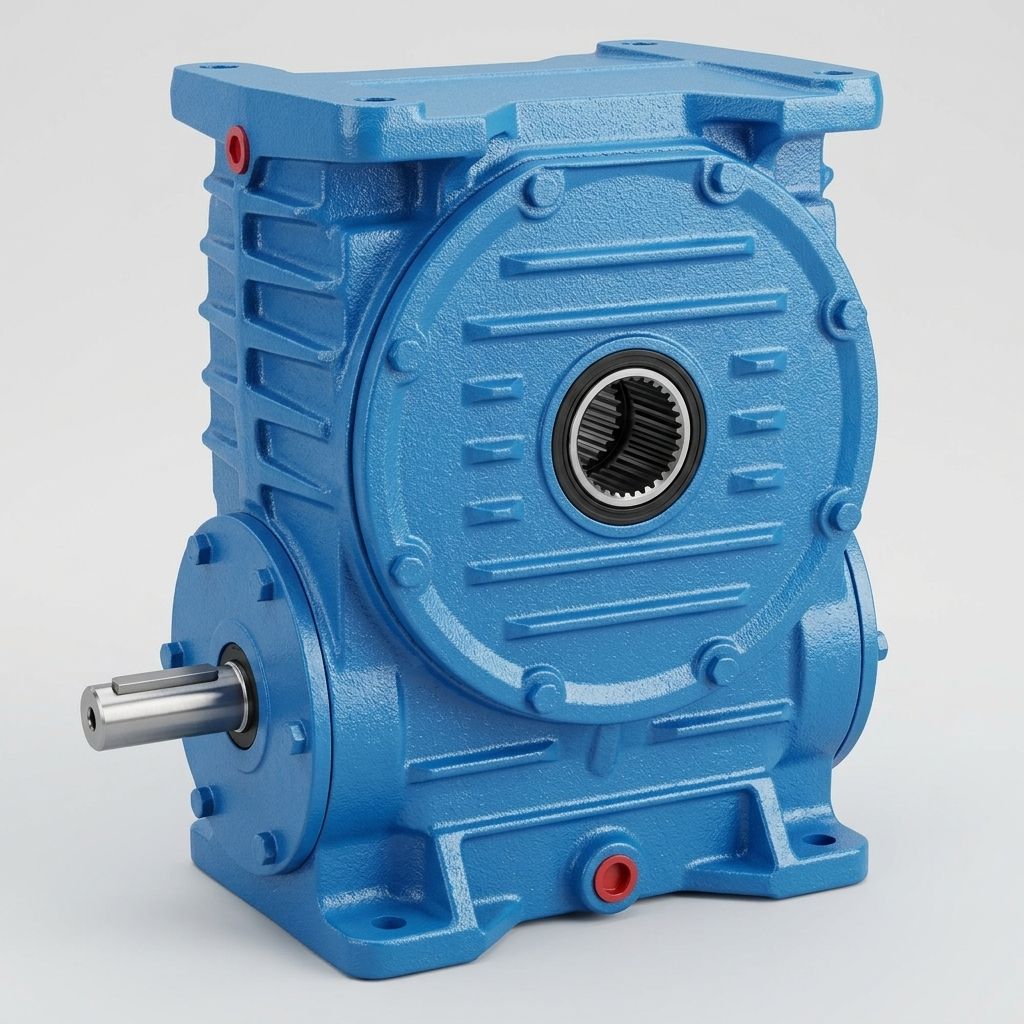

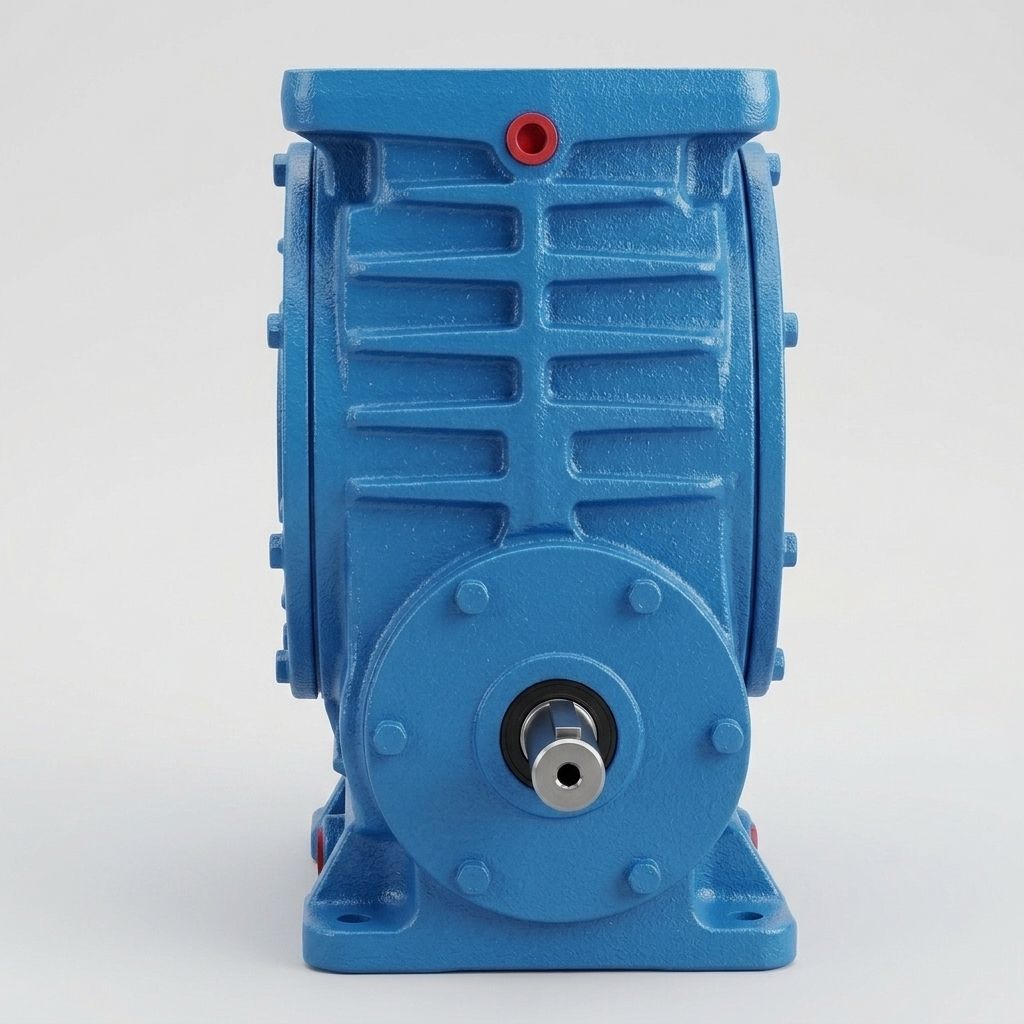

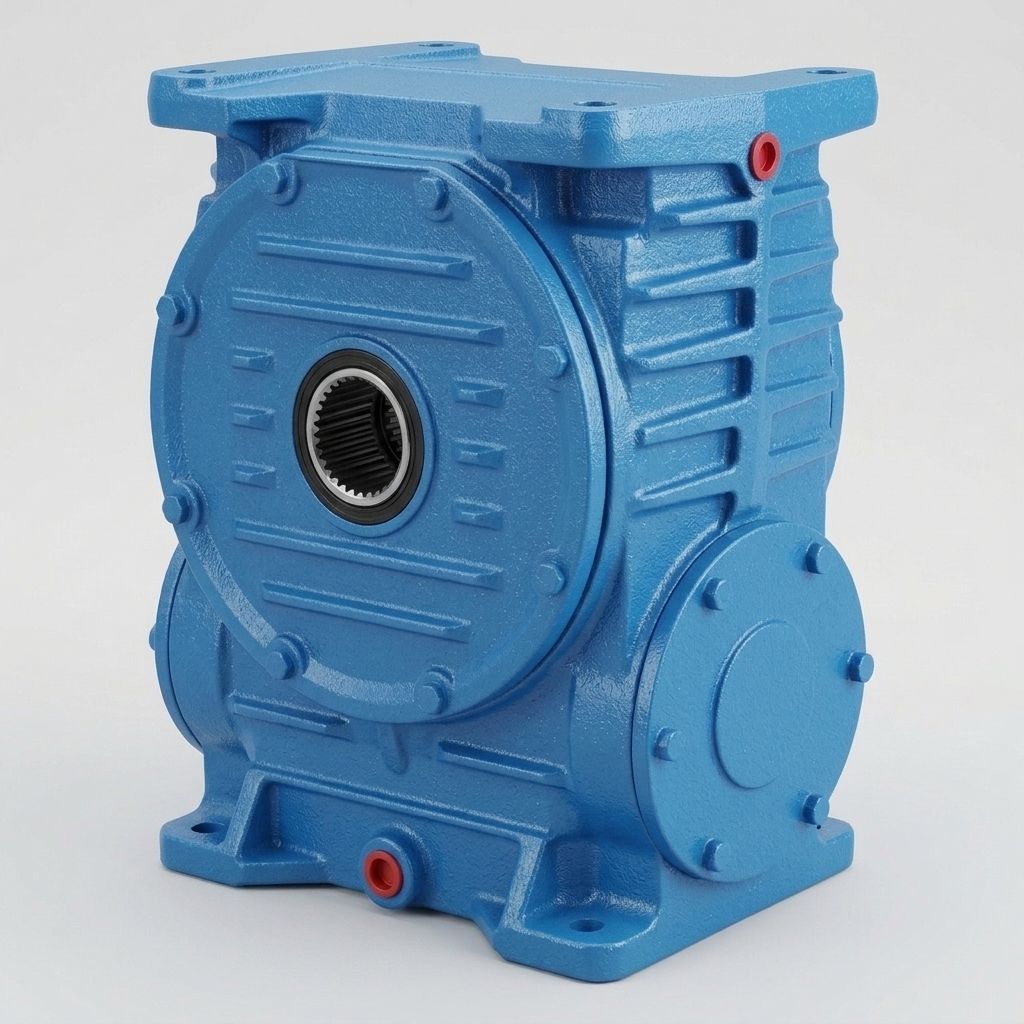

Редуктор червячный одноступенчатый Ч 100-63-51-1-ЦЦ-2ВУ2 (межосевое 100 мм, i=63)
Промышленный червячный редуктор Ч 100-63-51-1-ЦЦ предназначен для изменения крутящего момента и частоты вращения в приводах промышленного оборудования, конвейеров, транспортеров, дозаторов и лебедок. Монолитный чугунный корпус марки СЧ20 гасит технологические вибрации. Прецизионно шлифованный червяк из цементированной стали 20Х/40Х и червячный венец из износостойкой оловянистой бронзы БрО10Ф1 обеспечивают высокий КПД 73%, надежное самоторможение и длительный ресурс работы.
Технические характеристики редуктора Ч 100-63-51
Часто задаваемые вопросы по редуктору Ч-100-63-51 (FAQ)
1. Какова частота вращения выходного вала при стандартном электродвигателе 1500 об/мин?
При частоте вращения электродвигателя 1500 об/мин выходной вал редуктора совершает ровно 23.8 об/мин (1500 / 63). При двигателе 1000 об/мин частота на выходе составляет 15.87 об/мин.
2. Предотвращает ли редуктор обратный ход механизма под нагрузкой?
Да, благодаря высокому передаточному числу i=63 передача обладает выраженным свойством статического самоторможения, что исключает обратную передачу крутящего момента от выходного вала к червяку.
3. Как получить коммерческое предложение и счет с НДС 16%?
Отправьте заявку с реквизитами вашей компании через кнопку «Запросить КП на Email» или напишите нам в WhatsApp: +7 (778) 970-71-40. Счет и договор с фиксированной ценой предоставляются в течение 10 минут.
Технические характеристики
| Вариант сборки (ГОСТ 20373-94) | 51 (односторонний выход валов) |
| Материал червячного колеса | Бронза БрО10Ф1 (ГОСТ 613-79) |
| Материал червяка | Сталь 40Х / 20Х (закалка HRC 56..62) |
| Рекомендуемое масло | И-Т-Д-150, И-Г-А-68, Mobil SHC 634 |
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный, 24/7) |
| Материал конструкции и корпуса | Высокопрочная конструкционная сталь / чугун СЧ20 |
| Напряжение питающей сети | 380 В (3 фазы, 50 Гц) |
| Срок службы / ресурс | Не менее 10–15 лет при регламентном ТО |
| Антикоррозийная защита | Двухслойная эпоксидно-полиуретановая эмаль |
| Сертификат соответствия | ТР ТС 010/2011 "О безопасности машин и оборудования" |
| Комплектация при поставке | Паспорт завода, руководство по эксплуатации, гарантийный талон, ЭСФ с НДС 16% |
| Условия эксплуатации | Промышленные цеха / открытые стройплощадки под навесом |
| Тип привода / механизма | Электромеханический / гидравлический |
| Тип установки и монтажа | Стационарный рамный / напольный жесткий монтаж |
| Межосевое расстояние (aw), мм | 100 |
| Страна производитель | Казахстан / Россия / Италия |
| Номинальный крутящий момент на выходном валу (Tном), Н·м | 400 |
| Тип | Редуктор |
| Максимальный кратковременный крутящий момент (Tmax), Н·м | 800 |
| Частота вращения входного вала, об/мин | до 1500 (макс. 1800) |
| Степень защиты IP | IP54 / IP55 (пыле-влагозащищенное исполнение) |
| Состояние | Новое |
| Гарантийный срок | 12 месяцев (1 год с момента ввода в эксплуатацию) |
| Объем заливаемого масла, л | 1.4 |
| Рекомендуемая марка масла | Трансмиссионное масло ТСп-14гип, ИРП-150, Shell Omala S4 WE, Mobil Glygoyle 30 |
| Вариант схемы сборки (ГОСТ 20373-94) | 51, 52, 53, 56 (ГОСТ 20373-94) |
| Расположение червячной пары | 1 (червяк под червячным колесом) |
| Исполнение конца входного вала | Конический (К) / Цилиндрический (Ц) |
| Применение | Приводы подъемников, конвейеров, лебедок, дозаторов, станков и общепромышленных агрегатов |

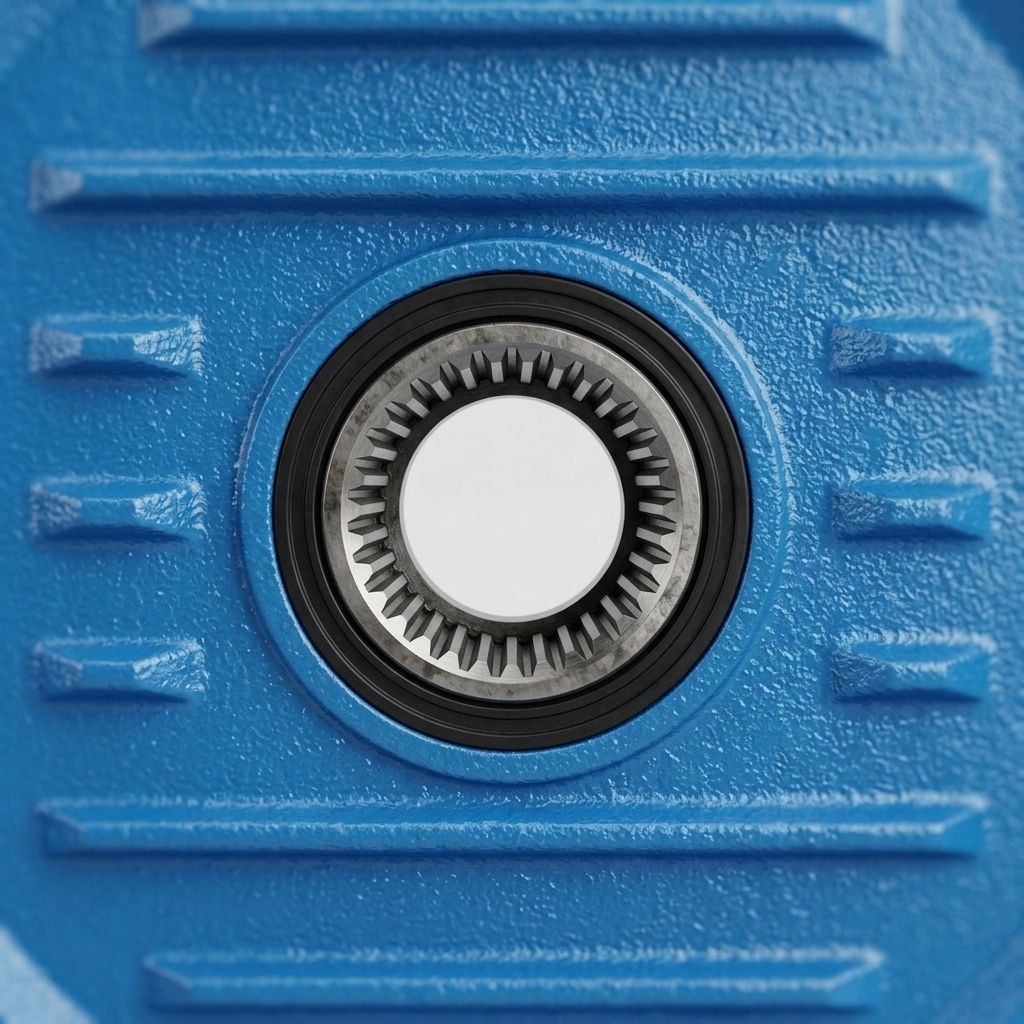

| Исполнение конца выходного вала | Цилиндрический (Ц) / Полый шлицевой вал |
| Тип редуктора | Червячный одноступенчатый / двухступенчатый |
| Диапазон рабочих температур, °C | от -40°C до +50°C |
| Направление вращения валов | В обе стороны (реверсивный режим), Реверсивное (вращение в обе стороны) |
| Тип системы смазки | Картерная масляная ванна с охлаждающими ребрами |
| Серия | Ч |
| Масса без масла, кг | 34 |
| Материал червячного вала | Легированная сталь 40Х / 45 с поверхностной закалкой HRC 45...55 и шлифовкой |
| Материал венца червячного колеса | Высококачественная оловянистая бронза БрОФ10-1 или БрАЖ9-4Л (ГОСТ 493-79) |
| Твердость рабочих поверхностей зубьев | 48...56 HRC |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ 27142-97, ГОСТ 16162-93, ТУ 2-056-218-86, ГОСТ / ТР ТС 010/2011 / ISO 9001 |
| Тип привода | Механический (электромеханический) |
| Тип передачи | Червячная передача (глобоидная / архимедова) |
| Назначенный ресурс работы, часов | не менее 20 000 часов |
| Климатическое исполнение и категория размещения | У1, У2, У3, Т2, УХЛ4 по ГОСТ 15150-69 |
| Серия / Марка | Ч-100 (1Ч-100) |
| Номинальное передаточное число | 100, 63 |
| Материал корпуса | Высокопрочный серый чугун СЧ20 или литейный алюминий АК12 |
| Вид зубчатой пары | Червячная пара с самоторможением при высоких i |
| Частота вращения входного вала | 1000 / 1500 об/мин |
| Климатическое исполнение | У2 / УХЛ4 (-40°C ... +40°C по ГОСТ 15150-69) |
| Крутящий момент, Нм | 100 Нм |
