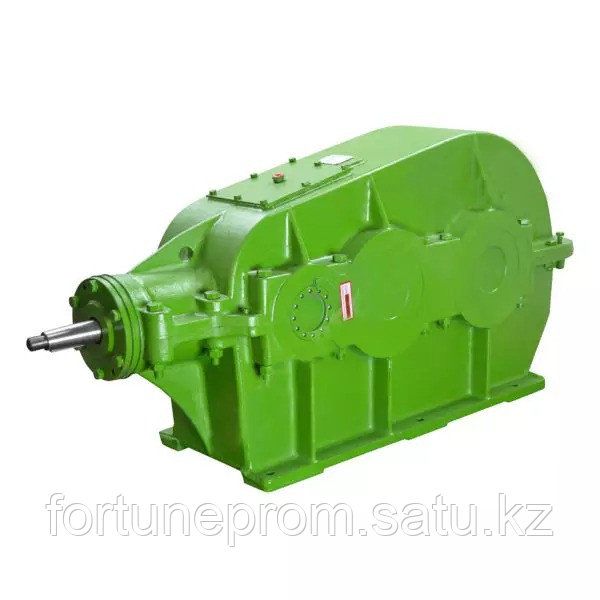

Трехступенчатые коническо-цилиндрические редукторы серии КЦ2
\nКЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300 | Крутящий момент до 140 000 Н·м | Передаточные i = 28...180 | Чугун СЧ25 / Сталь
\nНазначение и конструктивные особенности тяжелых редукторов КЦ2
\n\n Трехступенчатые коническо-цилиндрические горизонтальные редукторы серии КЦ2 (типоразмеры КЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300) предназначены для передачи и многократного увеличения крутящего момента в тяжелых приводных механизмах при перпендикулярном расположении входного и выходного валов (угол 90° в горизонтальной плоскости). Редукторы спроектированы в соответствии с жесткими требованиями ГОСТ 27142-97 и ГОСТ 31591-2012 и рассчитаны на непрерывную работу в условиях экстремальных нагрузок, запыленности и вибраций.\n
\n\n Кинематическая схема включает быстроходную коническую передачу с круговым спиральным зубом (Gleason) по ГОСТ 19326-73 и две последующие цилиндрические косозубые ступени с прецизионным эвольвентным зацеплением. Такая компоновка обеспечивает плавность зацепления, высокий коэффициент перекрытия, минимальный динамический шум и суммарный КПД агрегата не менее 94–95% при передаточных числах от 28 до 180.\n
\n\n Массивный литой корпус из серого чугуна СЧ20 / СЧ25 коробчатого сечения с горизонтальной плоскостью разъема обладает выдающейся жесткостью и эффективно гасит крутильные колебания. Редукторы серии КЦ2 массово применяются в приводах главного подъема и передвижения тяжелых мостовых, козловых и металлургических кранов, приводах шахтных ленточных конвейеров, агломерационных машин, дробилок, барабанных окомкователей и прокатных станов.\n
\nПаспорт технических характеристик редукторов серии КЦ2 (ГОСТ 27142-97)
\n| Параметр | \nЗначение | \nПримечание / Стандарт | \n
|---|---|---|
| Тип механической передачи | \nТрехступенчатая коническо-цилиндрическая горизонтальная (1 коническая со спиральным зубом + 2 цилиндрические косозубые передачи) | \nГОСТ 27142-97 / ГОСТ 31591-2012 | \n
| Типоразмерный ряд редукторов | \nКЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300 (по межосевому расстоянию тихоходной ступени aw) | \nТяжелая крановая и общепромышленная серия | \n
| Угол между осями входного и выходного валов | \n90° (перпендикулярное расположение в горизонтальной плоскости) | \nИдеально для приводов с угловой компоновкой | \n
| Диапазон номинального крутящего момента (Тном) | \nот 11 000 Н·м (КЦ2-500) до 140 000 Н·м (КЦ2-1300) | \nВысокая перегрузочная способность | \n
| Допускаемый пиковый крутящий момент (Тмакс) | \nдо 24 000 – 280 000 Н·м (при динамических пусковых нагрузках) | \nКоэффициент перегрузки до 2.0 от номинала | \n
| Стандартный ряд передаточных чисел (i) | \n28.0; 31.5; 35.5; 40.0; 45.0; 50.0; 56.0; 63.0; 71.0; 80.0; 90.0; 100.0; 112.0; 125.0; 140.0; 160.0; 180.0 | \nШирокий диапазон силового редуцирования | \n
| Частота вращения быстроходного вала (n1) | \nот 600 до 1 500 об/мин (окружная скорость конической передачи до 12 м/с) | \nПрямое подключение к электродвигателям | \n
| Механический КПД редуктора (η) | \nне менее 94% – 95% | \nВысокая энергоэффективность при трех ступенях | \n
| Материал зубчатых колес и шестерен | \nЛегированные стали 40ХН2МА, 20Х2Н4А, 40Х с цементацией и закалкой | \nТвердость зубьев 56–62 HRC, 7–8 класс точности | \n
| Материал корпуса | \nВысокопрочный серый чугун СЧ20 / СЧ25 с развитым оребрением (для КЦ2-1300 сварная сталь) | \nМассивная виброгасящая монолитная конструкция | \n
| Варианты сборки (ГОСТ 20373-94) | \n11, 12, 13, 21, 22, 23, 31, 32, 33 | \nЛюбая ориентация валов под техзадание заказчика | \n
| Исполнение входного вала | \nКонический со шпонкой (К) под тормозной шкив или соединительную муфту | \nВысокая прочность на изгиб | \n
| Исполнение выходного вала | \nЦилиндрический (Ц), конический (К), зубчатый вал-полумуфта (М / МП) | \nПрямое сопряжение с барабаном крана или конвейера | \n
| Тип смазочной системы | \nКартерная проточная масляная ванна / принудительная струйная смазка (для 1000–1300) | \nИндустриальные масла И-40А, И-50А, Mobilgear 600 XP | \n
| Температурный диапазон эксплуатации | \nот -40°C до +50°C (климатическое исполнение У1, У2, У3 по ГОСТ 15150-69) | \nНадежная работа в суровых климатических условиях РК | \n
| Масса редуктора в сборе (сухая) | \nКЦ2-500: 640 кг | КЦ2-750: 1 650 кг | КЦ2-1000: 3 950 кг | КЦ2-1300: 6 500 кг | \nТяжелое промышленное машиностроение | \n
Параметрический ряд типоразмеров редукторов серии КЦ2
\nВ таблице приведены технические параметры и ориентировочные цены на коническо-цилиндрические трехступенчатые редукторы КЦ2 со склада в Алматы:
\n| Типоразмер | \nМежосевое (aw) | \nКрутящий момент (Тном) | \nДиапазон i | \nМасса | \nВыходной вал | \nЦена с НДС | \nМодификация | \n
|---|---|---|---|---|---|---|---|
| КЦ2-500 Вы смотрите | \n500 мм | \n11 000 – 11 800 Н·м | \n28.0 – 180.0 | \n640 кг | \nØ110 / Ø120 мм | \nот 1 850 000 ₸ (Базовый) | \nКарточка КЦ2-500 | \n
| КЦ2-750 | \n750 мм | \n27 000 – 31 000 Н·м | \n28.0 – 180.0 | \n1 650 кг | \nØ150 / Ø160 мм | \nот 3 450 000 ₸ | \nСмотреть карточку | \n
| КЦ2-1000 | \n1 000 мм | \n65 000 – 75 000 Н·м | \n28.0 – 180.0 | \n3 950 кг | \nØ200 / Ø220 мм | \nот 6 800 000 ₸ | \nСмотреть карточку | \n
| КЦ2-1300 | \n1 300 мм | \n120 000 – 140 000 Н·м | \n28.0 – 180.0 | \n6 500 кг | \nØ260 / Ø280 мм | \nпо запросу | \nСмотреть карточку | \n
Вопросы главных механиков и инженеров ГОК (B2B FAQ)
\n \n1. В чем кинематическое преимущество трехступенчатых редукторов КЦ2 перед двухступенчатыми КЦ1?
\n\n Редукторы КЦ1 реализуют двухступенчатую схему с предельным передаточным отношением до $i = 28$. Трехступенчатые редукторы КЦ2 за счет добавления третьей цилиндрической ступени обеспечивают существенно больший диапазон кинематической редукции — от $i = 28$ до $i = 180$, при этом номинальный крутящий момент достигает 140 000 Н·м (против 11 000 Н·м у КЦ1). Это позволяет подключать высокооборотные стандартные электродвигатели 1000–1500 об/мин к тихоходным тяжелым барабанам и валам без промежуточных передач.\n
\n2. Какие исполнения выходного вала (Ц, К, М / МП) поставляются для КЦ2?
\n\n По ГОСТ 27142-97 редукторы КЦ2 комплектуются тремя основными исполнениями тихоходного вала: Ц — сплошной цилиндрический со шпоночным пазом; К — конический со шпонкой и резьбовым концом под гайку для прессовой посадки муфт; М / МП — выходной вал в виде зубчатой полумуфты по ГОСТ 50895-96. Исполнение МП является стандартом для грузоподъемных кранов, позволяя напрямую сопрягать редуктор с барабаном лебедки без промежуточных открытых передач.\n
\n3. Каковы требования к маслу и системе смазки редукторов КЦ2 (особенно КЦ2-1000 и КЦ2-1300)?
\n\n Для редукторов КЦ2-500 и КЦ2-750 применяется картерная смазка окунанием зубчатых колес в масляную ванну. Для тяжелых типоразмеров КЦ2-1000 и КЦ2-1300 при окружных скоростях шестерен свыше 8–10 м/с рекомендуется принудительная струйная смазка под давлением от маслостанции с фильтрацией и охлаждением масла. Рекомендуемые масла: индустриальные И-40А, И-50А, легированные ИСП-40, ТАп-15В, а также синтетические редукторные масла класса ISO VG 220 / VG 320.\n
\n4. Каковы условия поставки тяжелых редукторов КЦ2 по Казахстану, оформление НДС 16% и гарантия?
\n\n ТОО «Fortune PROM» осуществляет прямые поставки тяжелого редукторного оборудования промышленным предприятиям Казахстана. Каждая единица оборудования проходит выходной контроль качества на обкаточном стенде и сопровождается оригинальным паспортом изделия ГОСТ, сертификатом соответствия ТР ТС 010/2011 и официальной гарантией 24 месяца. Предоставляется полный пакет бухгалтерских документов (ЭСФ с НДС 16%). Доставка тяжеловесных грузов (включая КЦ2 массой до 6.5 тонн) осуществляется автотранспортом и ж/д в любой город РК (Караганда, Темиртау, Усть-Каменогорск, Актобе, Павлодар, Шымкент, Астана).\n
\nНужна помощь в выборе типоразмера КЦ2, схемы сборки или расчет консольных нагрузок?
\nНаши инженеры рассчитают радиальные нагрузки на концы валов, подберут передаточное отношение i и схему сборки по ГОСТ 20373-94.
\n \nТехнические характеристики
| Режим работы (ГОСТ 183-74) | Тяжелый крановый и общепромышленный S1 - S5 (непрерывный / повторно-кратковременный) |
| Диапазон передаточных чисел (i) | 28, 31.5, 35.5, 40, 45, 50, 56, 63, 71, 80, 90, 100, 112, 125, 140, 160, 180 |
| Срок гарантии | 24 месяца |
| Коэффициент полезного действия (η) | не менее 94% - 95% |
| Температурный диапазон эксплуатации | от -40°C до +50°C (климатическое исполнение У1, У2, У3 по ГОСТ 15150-69) |
| Серия / Маркировка | Серия КЦ2 (КЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300) |
| ГОСТ / Стандарт | ГОСТ 27142-97, ГОСТ 31591-2012, ТР ТС 010/2011 |
| Угол между осями валов | 90° (перпендикулярное расположение в горизонтальной плоскости) |
| Межосевое расстояние тихоходной ступени, мм | 500, 750, 1000, 1300 |
| Допускаемый пиковый крутящий момент, Н·м | до 280 000 (при пусковых перегрузках) |
| Количество ступеней передачи | 3-ступенчатый (1 коническая со спиральным зубом + 2 цилиндрические косозубые) |
| Варианты сборки (ГОСТ 20373-94) | 11, 12, 13, 21, 22, 23, 31, 32, 33 |
| Исполнение входного вала | Конический со шпонкой (К) |
| Исполнение выходного вала | Цилиндрический (Ц), конический (К), зубчатый вал-полумуфта (М / МП) |
| Рекомендуемые масла | Индустриальные масла И-40А, И-50А, ИСП-40, ТАп-15В, Mobilgear 600 XP |
| Масса редуктора, кг | от 640 до 6 500 (в зависимости от типоразмера) |
| Страна поставки / Документы | ТОО Fortune PROM (Казахстан, Алматы, ЭСФ с НДС 16%, паспорт ГОСТ) |
| Материал зубчатых передач | Легированная сталь 40ХН2МА, 20Х2Н4А, 40Х с цементацией (56-62 HRC) |
| Номинальный крутящий момент, Н·м | 11 000 - 140 000 |
| Частота вращения входного вала, об/мин | от 600 до 1 500 |
| Тип редуктора | Коническо-цилиндрический трехступенчатый горизонтальный |
| Направление вращения валов | Реверсивное (прямое и обратное вращение) |
| Тип смазки | Картерная проточная / струйная принудительная смазка |
| Назначенный ресурс работы, часов | не менее 30 000 - 50 000 часов до капитального ремонта |
| Материал корпуса | Высокопрочный серый чугун СЧ20 / СЧ25 (сварная сталь для КЦ2-1300) |
