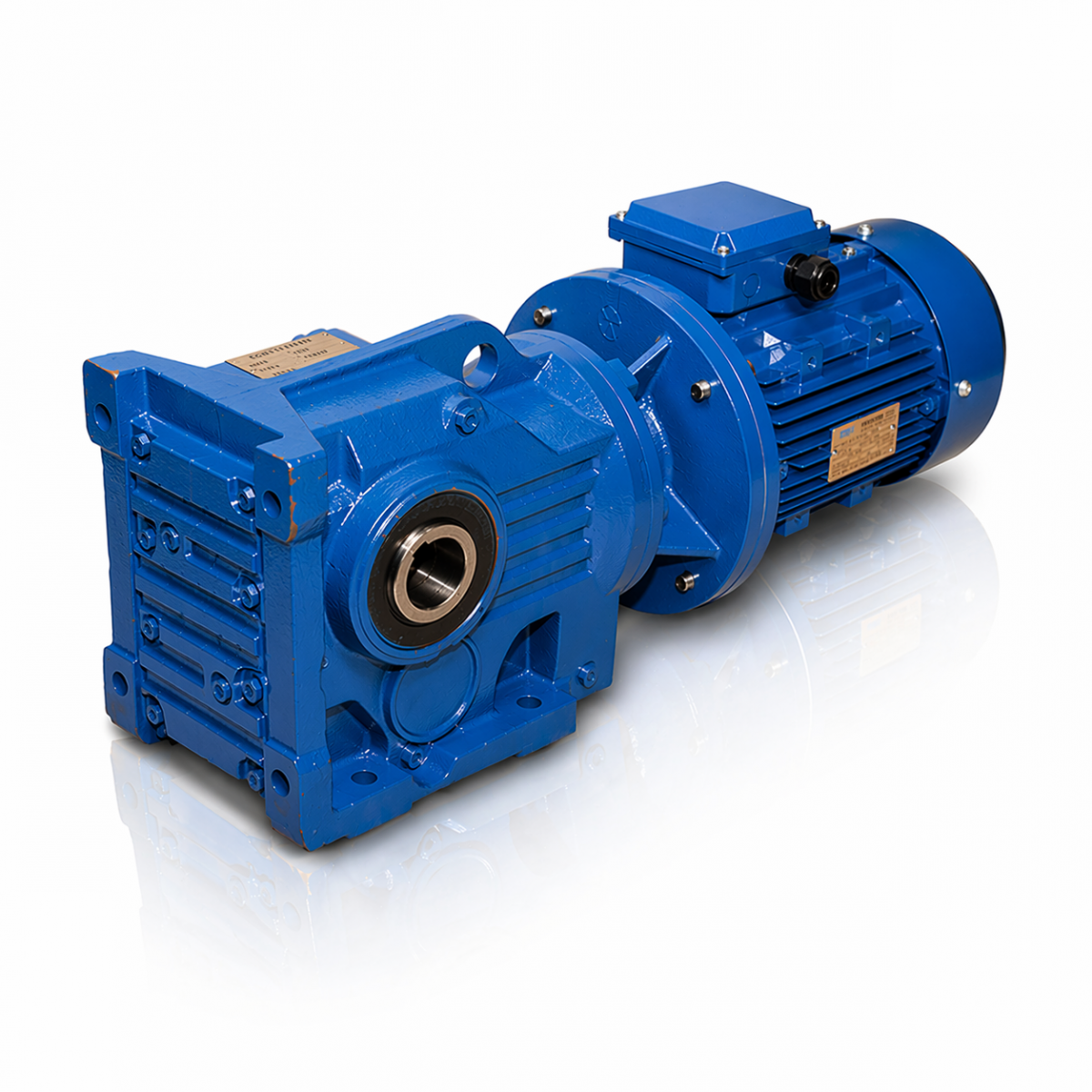

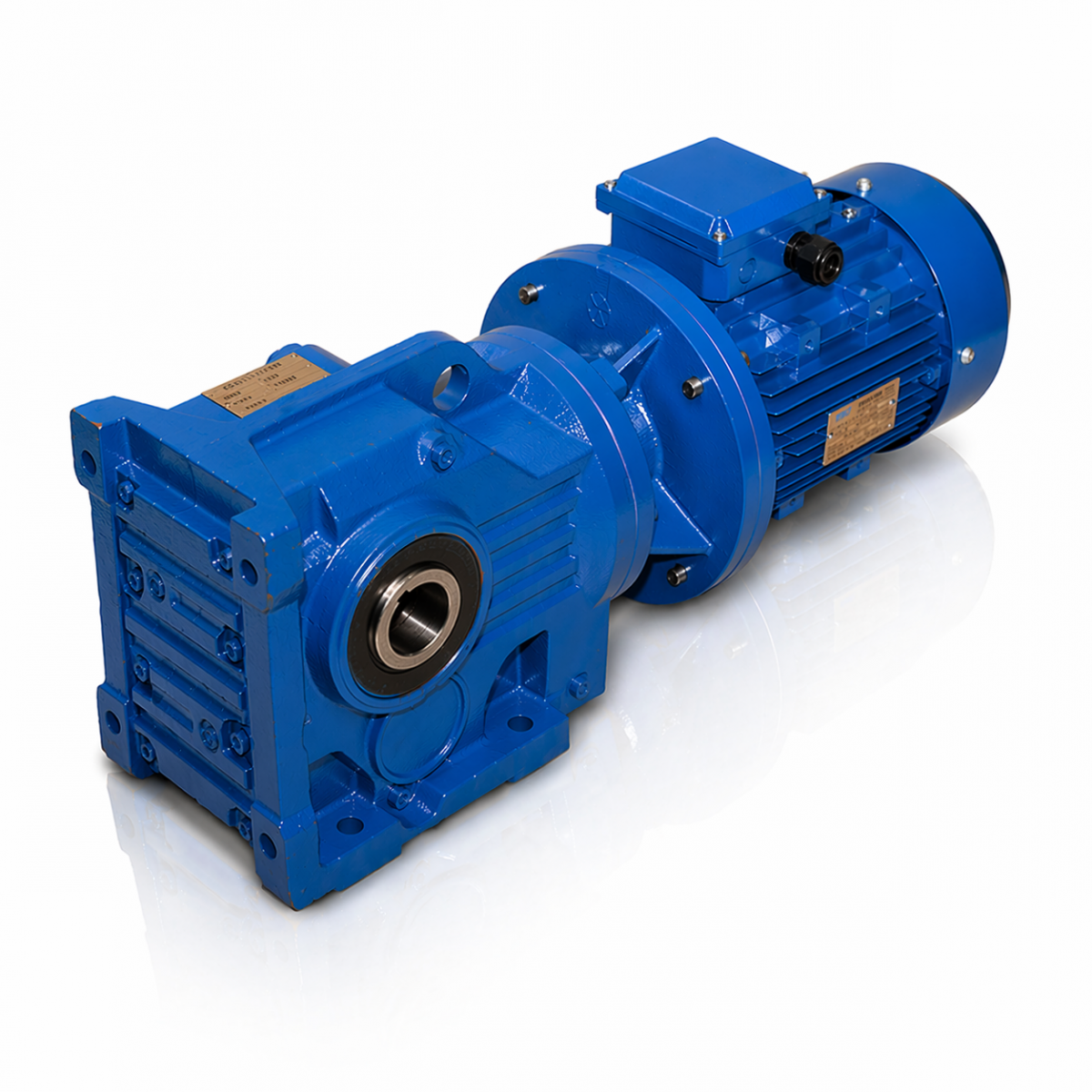

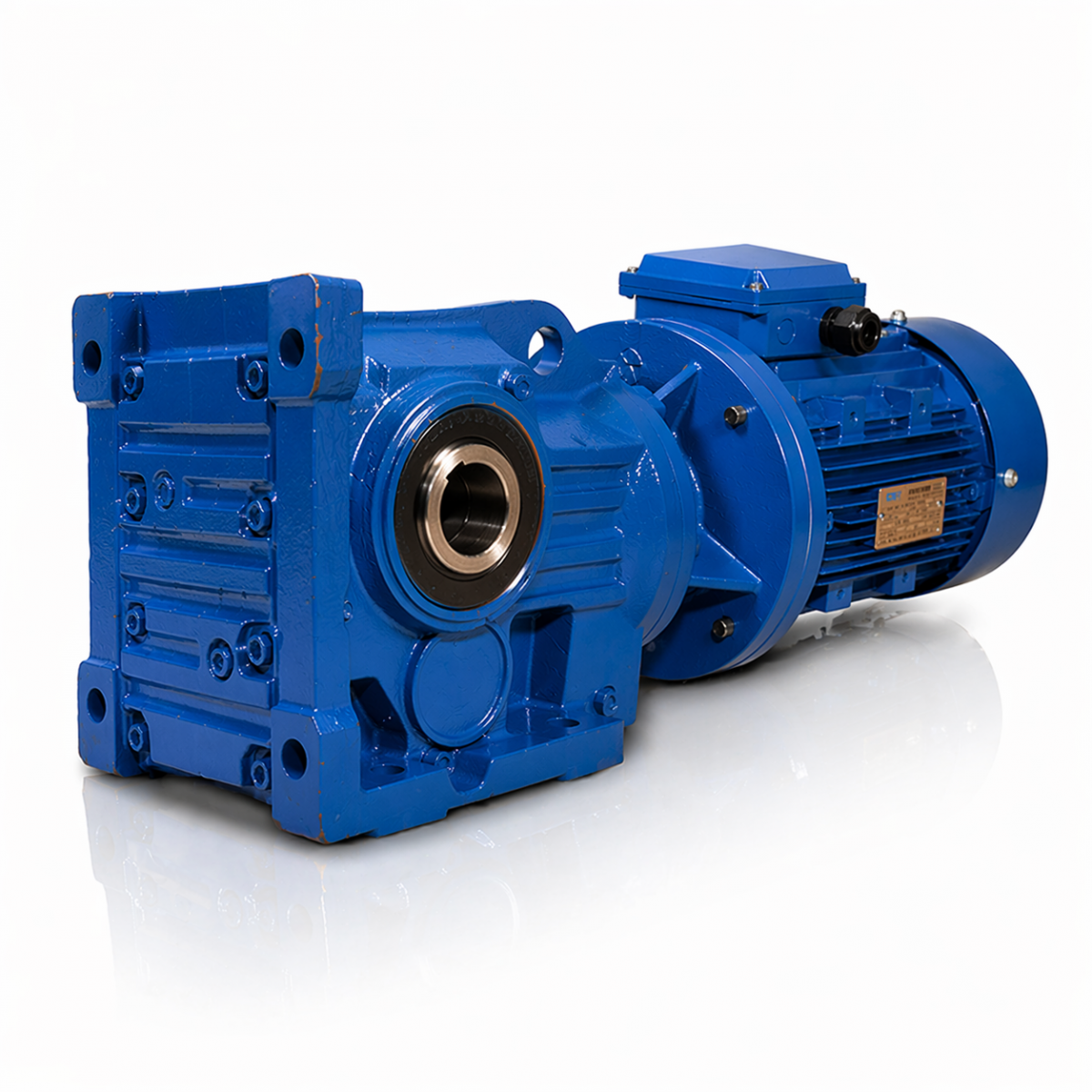

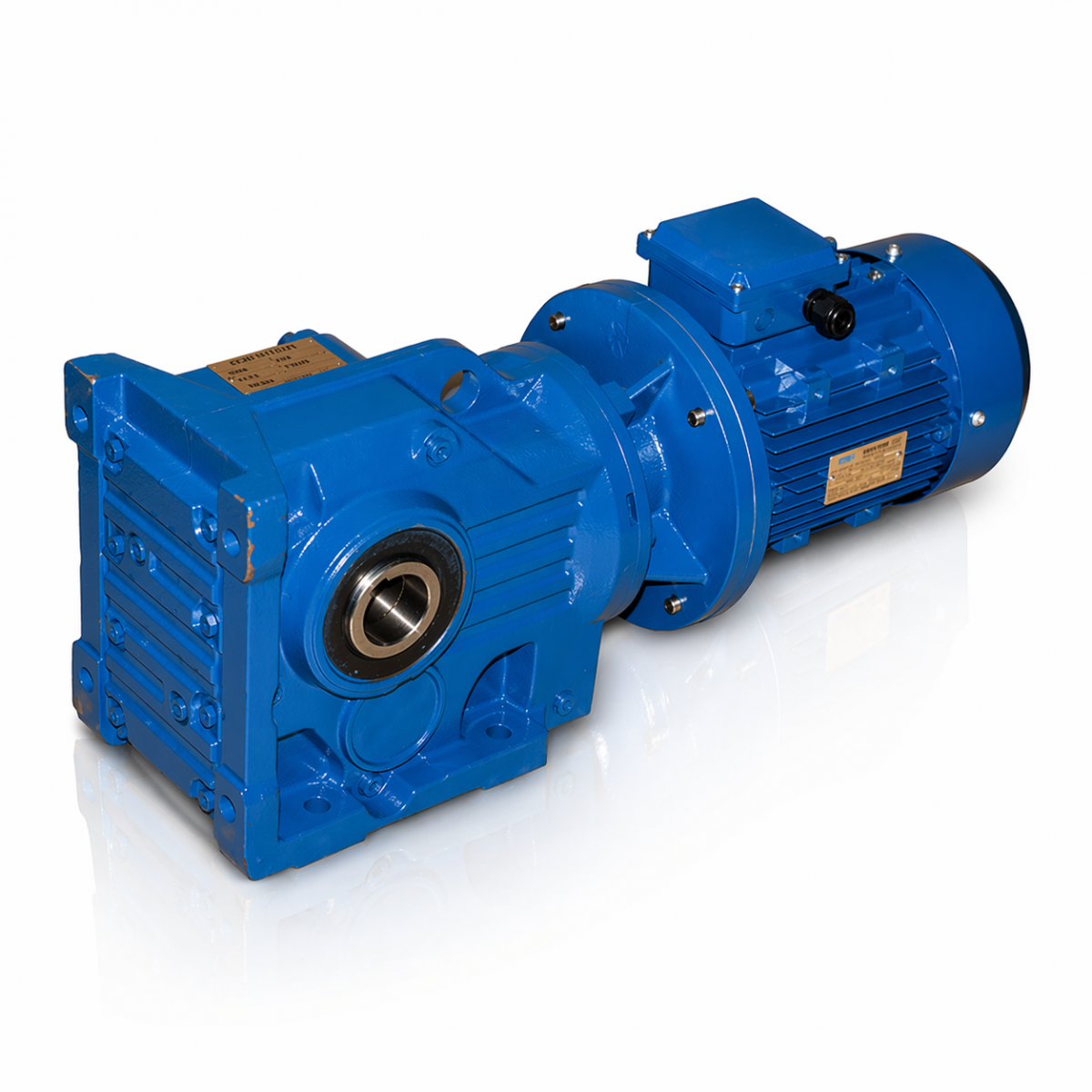

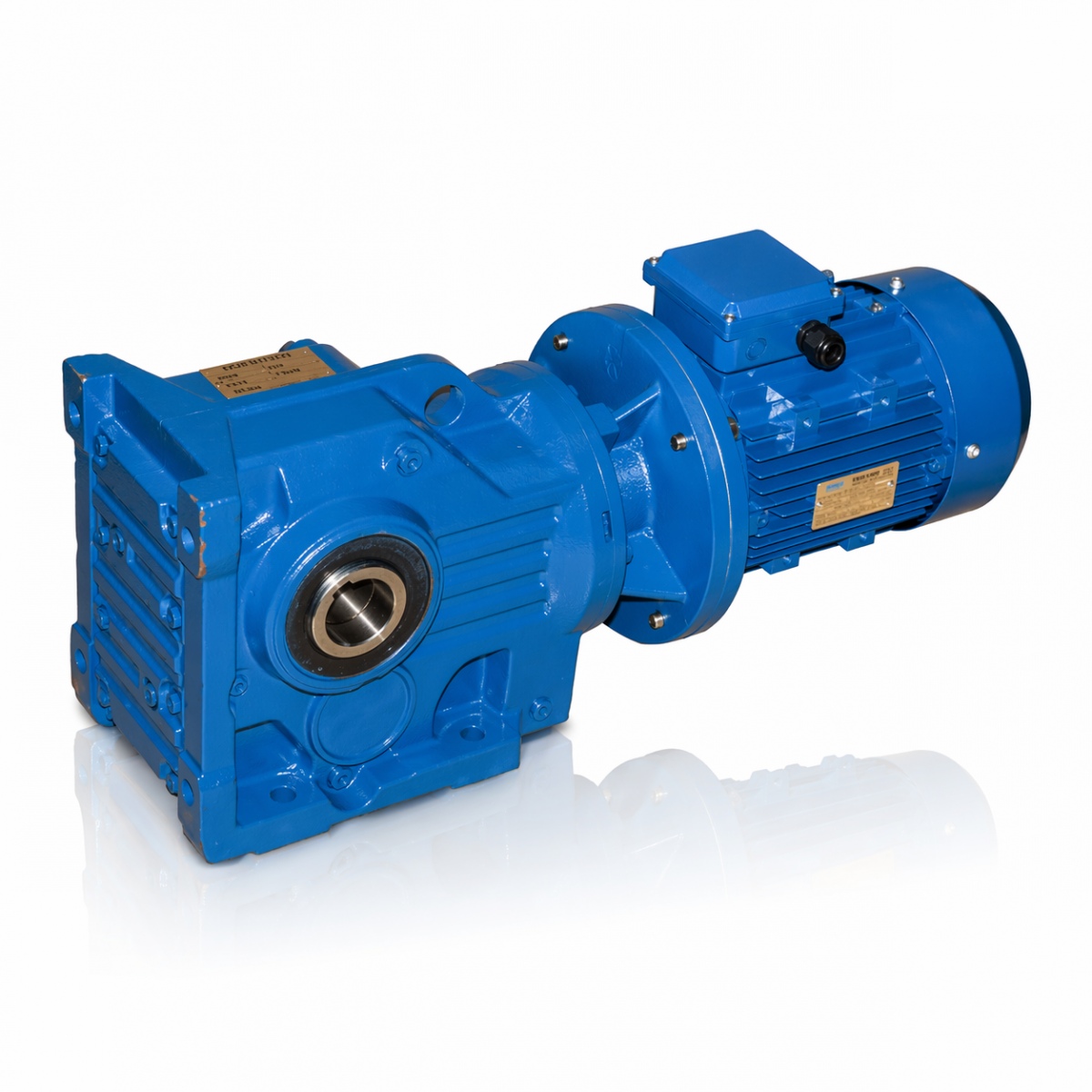

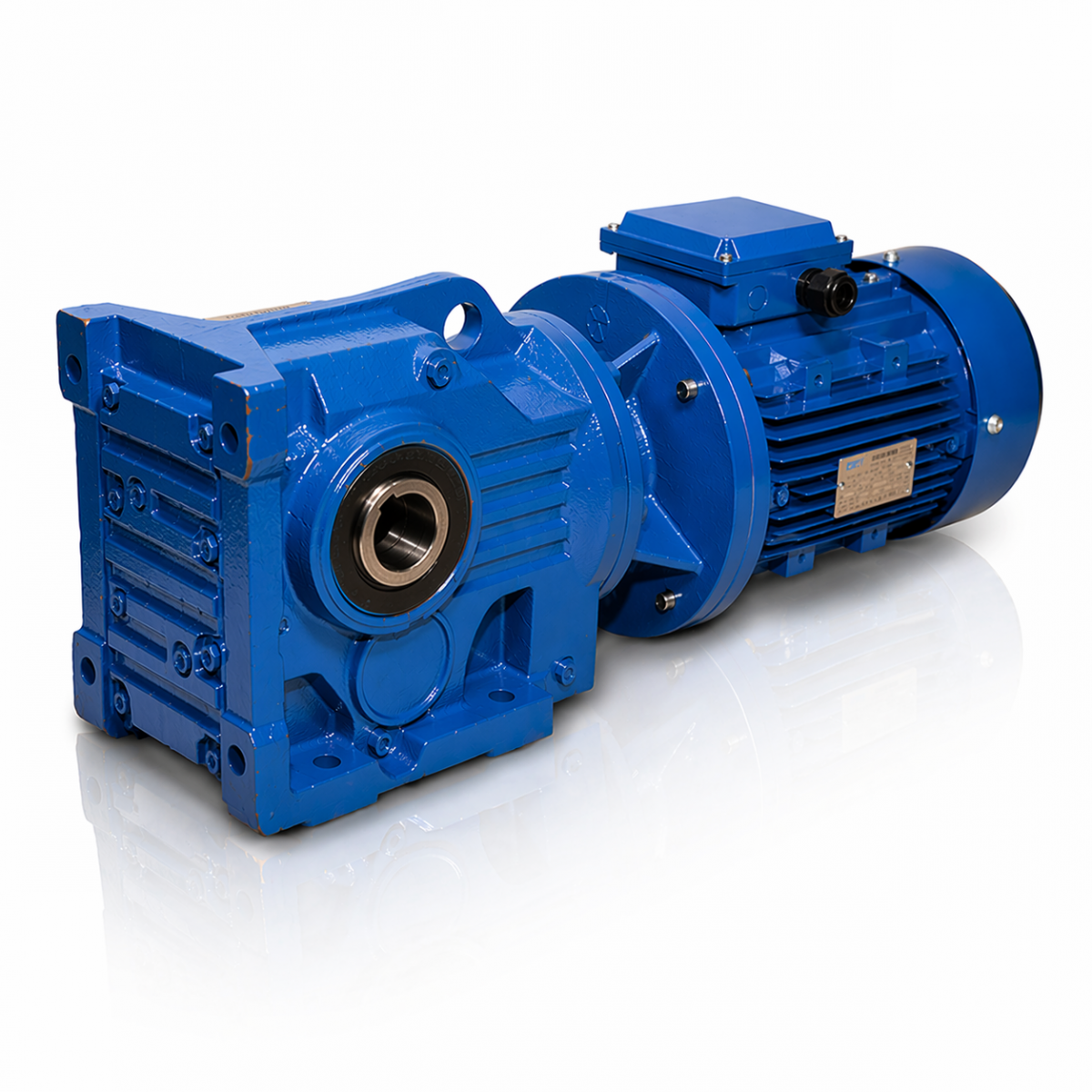

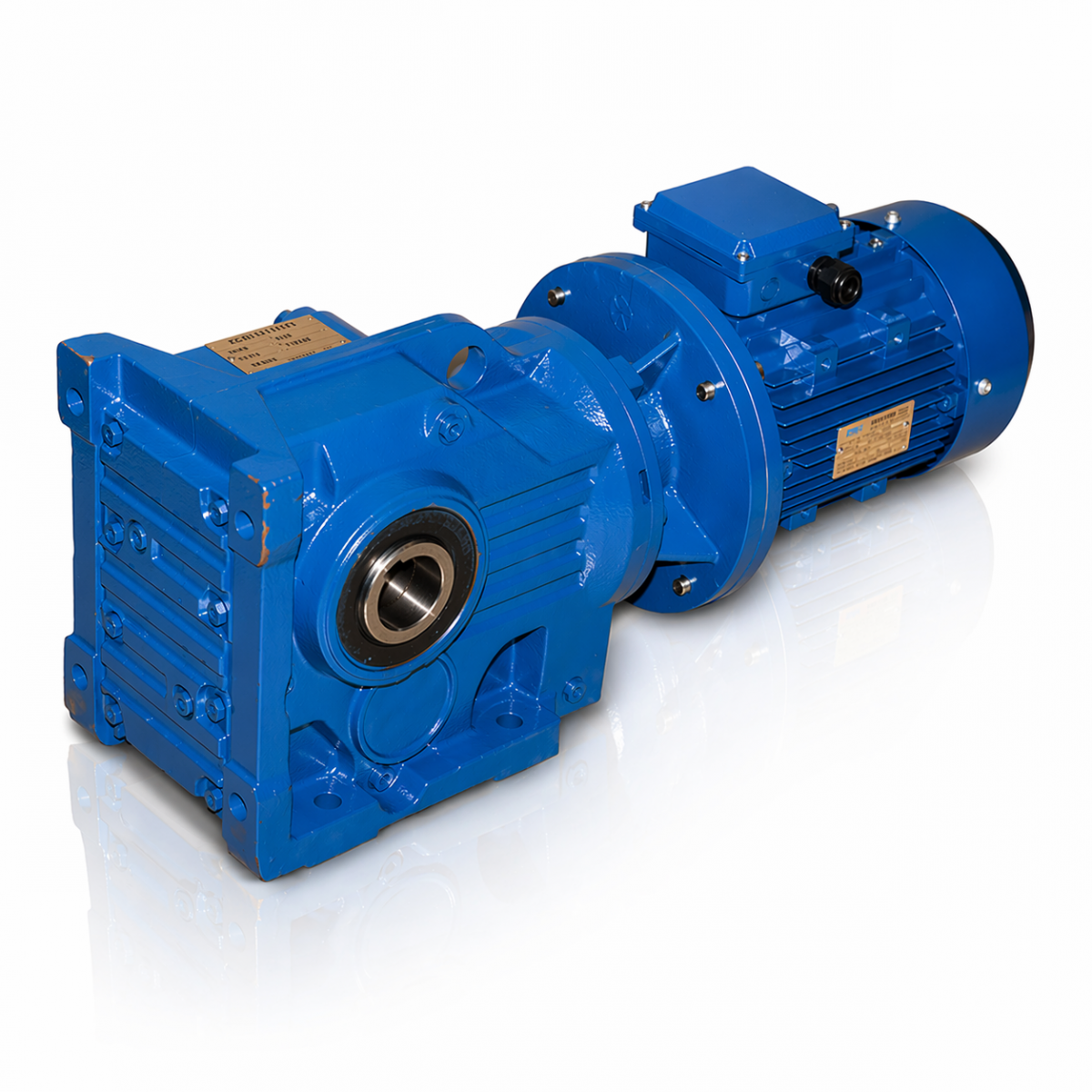

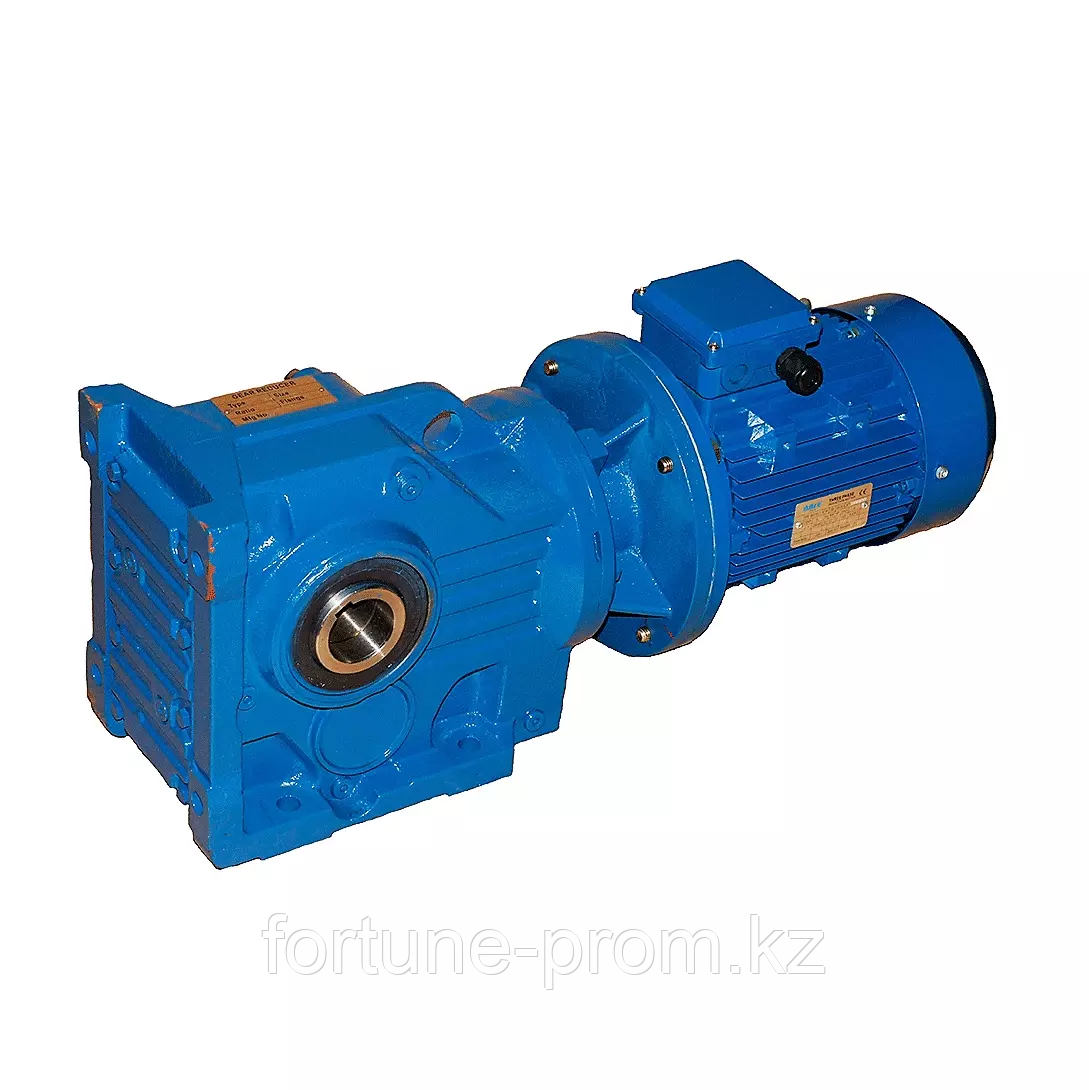

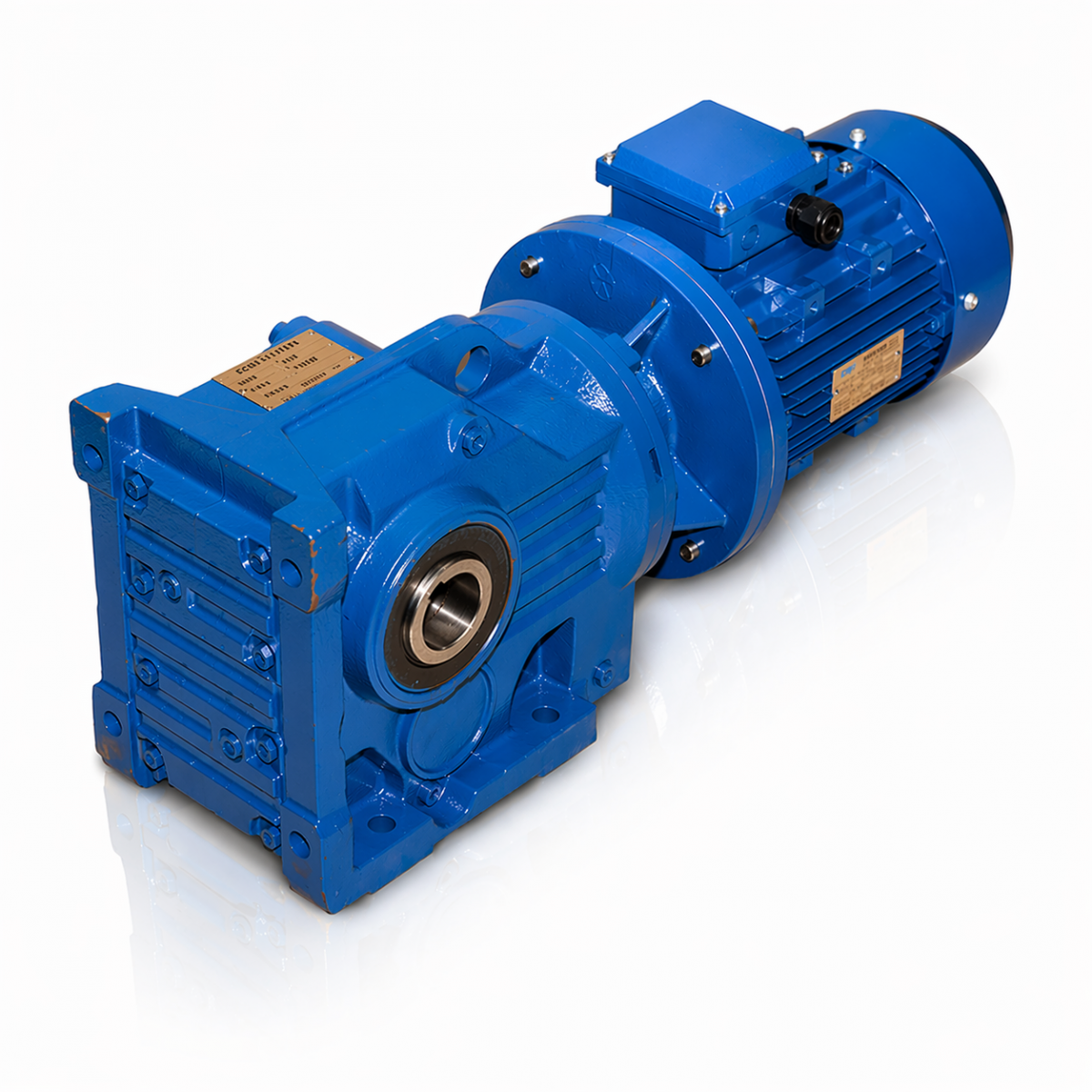

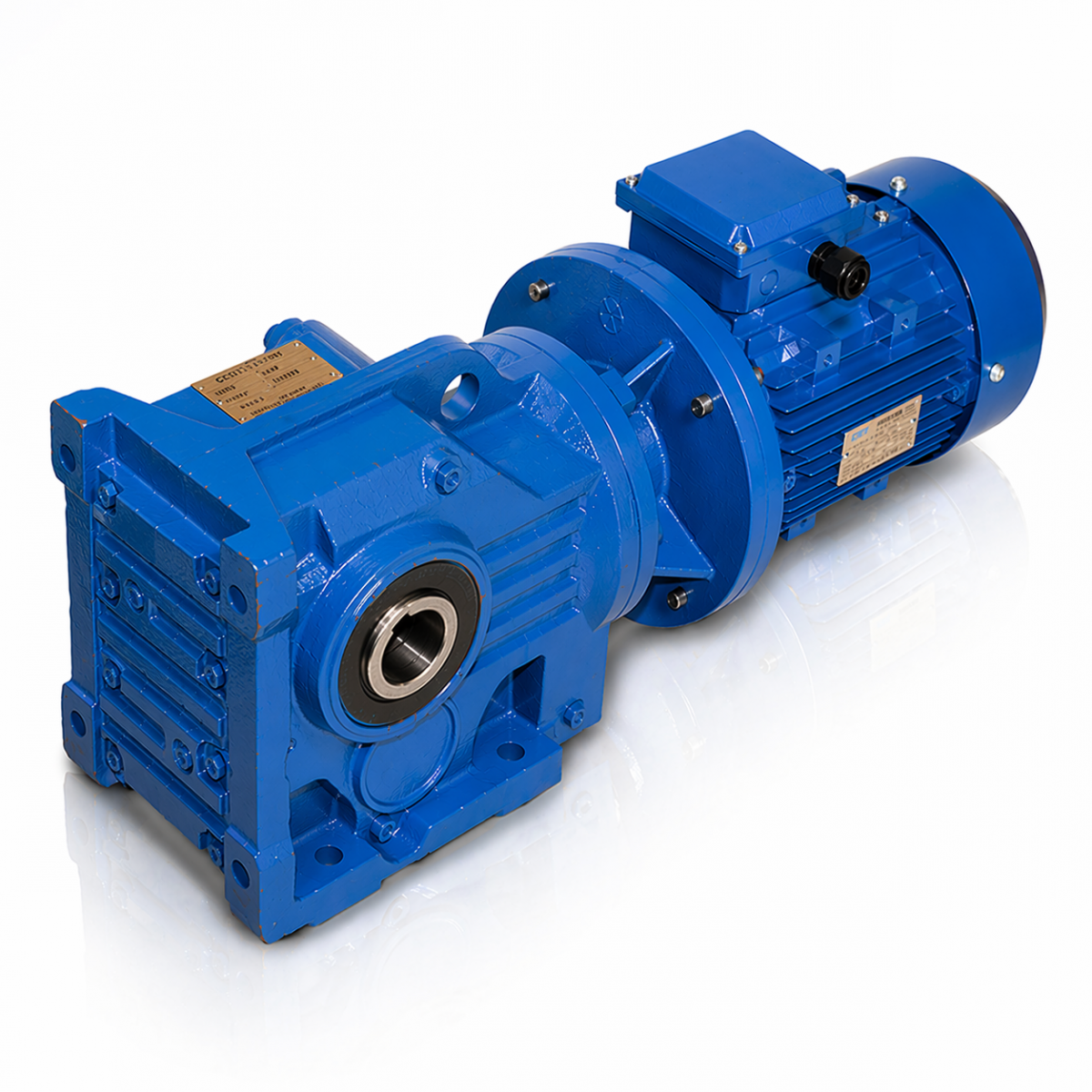

Мотор-редуктор ПР-3110 коническо-цилиндрический трехступенчатый
Мотор-редуктор ПР-3110 — промышленный трехступенчатый привод повышенной надежности с взаимно перпендикулярным расположением входного и выходного валов (угол 90°). Предназначен для привода тяжелых ленточных конвейеров, ковшовых элеваторов (норий), скребковых транспортеров, пластинчатых питателей, дробильно-размольного и металлургического оборудования в тяжелом круглосуточном режиме S1 (24/7).
Поставляется официальным дистрибьютором ТОО «Fortune PROM» со склада в Алматы. Включает полный комплект сопроводительной документации: заводской паспорт с отметкой ОТК, сертификат соответствия ТР ТС 010/2011, закрывающие документы (ЭСФ с НДС 16%, электронные накладные) и официальную гарантию 12 месяцев.
Ключевые преимущества мотор-редуктора ПР-3110
Момент до 9600 Н·м и радиальная нагрузка 65 кН
Кованые валы из легированной стали 40ХН и конические роликоподшипники увеличенной грузоподъемности выдерживают высокие ударные и радиальные консольные нагрузки до 65 000 Н на выходном валу.
Высокий КПД 94–96% и ресурс зубьев
Круговой зуб конической пары Gleason и шлифованные зубья цилиндрических ступеней из стали 20ХГТ (цементация, закалка HRC 58–62, 6-й класс точности по ГОСТ 1643-81) обеспечивают минимальные потери энергии.
Монолитный чугунный корпус СЧ20
Литой толстостенный корпус с ребрами жесткости гарантирует превосходное гашение вибраций при пуске под нагрузкой и стабильное зацепление зубчатых колес без перекосов при температурах от -40°C до +40°C.
Полный пакет ЭСФ с НДС 16%
Прозрачная работа с юридическими лицами Республики Казахстан: выставление официального счета на оплату за 15 минут, электронный счет-фактура (ЭСФ), накладная и доставка во все города РК за 2–4 дня.
Технические характеристики мотор-редуктора ПР-3110 (ГОСТ 27142-97 / ISO 6336)
| Технический параметр | Значение параметра | Стандарт / Примечание |
|---|---|---|
| Типоразмер и серия | ПР-3110 (PR-3110) | Серия ПР (коническо-цилиндрическая) |
| Тип кинематической передачи | Коническо-цилиндрическая 3-ступенчатая | 1 коническая + 2 цилиндрические ступени |
| Расположение валов | Пересекающиеся под углом 90° (угловой привод) | Компактный монтаж вдоль конвейера |
| Диапазон мощности электродвигателя | 1.5 – 45.0 кВт | АИР / АИМУ / IEC фланцевый |
| Номинальный крутящий момент на выходном валу | до 9 600 Н·м (пиковый до 14 400 Н·м) | ГОСТ 27142-97 |
| Диапазон передаточных чисел (i) | 8.69 – 143.47 | 14 стандартных номиналов |
| Частота вращения выходного вала (n2) | 4.9 – 169 об/мин | При входных 1450 об/мин (4 полюса) |
| Коэффициент полезного действия (КПД) | 0.94 – 0.96 (94–96%) | Высокая энергоэффективность IE2/IE3 |
| Допустимая радиальная консольная нагрузка Fr | до 65 000 Н (65 кН) | Усиленный узел выходного вала |
| Допустимая осевая нагрузка Fa | до 13 000 Н (13 кН) | Конические роликоподшипники |
| Материал зубчатых колес и валов | Легированная сталь 20ХГТ / 18CrNiMo7-6 | Цементация, твердость HRC 58–62 |
| Степень точности зубчатых зацеплений | 6-й класс по ГОСТ 1643-81 / DIN 3962 | Прецизионная шлифовка профиля |
| Материал корпуса редуктора | Серый чугун СЧ20 с ребрами жесткости | Виброгашение и геометрическая стабильность |
| Исполнение выходного вала | Полый вал Ø 70/80 мм со шпонкой или сплошной вал | Возможность установки стяжной муфты |
| Монтажные пространственные положения | M1, M2, M3, M4, M5, M6 | На лапах B3, фланцевый B5 / B14 |
| Режим работы и степень защиты | S1 (непрерывный 24/7), защита IP55 / IP54 | ГОСТ 183-74, ГОСТ 14254-2015 |
| Климатическое исполнение и температура | У2 / УХЛ4 (-40°C ... +40°C) | ГОСТ 15150-69 |
| Объем редукторного масла | 14.5 – 18.0 л (ISO VG 220 / VG 320) | Сапун и смотровой глазок в комплекте |
| Масса агрегата в сборе | 380 – 620 кг (зависит от мощности двигателя) | Рым-болты для такелажа на корпусе |
| Комплект поставки и закрывающие документы | Паспорт завода, сертификат ЕАС, ЭСФ с НДС 16% | Официальная гарантия 12 месяцев |
Сравнительная таблица типоразмеров серии ПР (коническо-цилиндрические приводы)
| Модель | Мощность, кВт | Ном. момент, Н·м | Передаточные числа i | Рад. нагрузка Fr, кН | Масса, кг | Склад / Статус |
|---|---|---|---|---|---|---|
| ПР-3077 | 0.75 – 15.0 | до 3 000 | 7.2 – 135.0 | до 28 | 155 – 240 | Под заказ |
| ПР-3090 | 1.1 – 30.0 | до 5 200 | 8.1 – 140.5 | до 45 | 240 – 380 | В наличии |
| ПР-3110 (Текущий) | 1.5 – 45.0 | до 9 600 | 8.69 – 143.47 | до 65 | 380 – 620 | В НАЛИЧИИ (ТОП) |
| ПР-3130 | 3.0 – 90.0 | до 18 000 | 9.5 – 150.0 | до 85 | 550 – 920 | Под заказ |
| ПР-3150 | 7.5 – 160.0 | до 35 000 | 11.0 – 160.0 | до 120 | 950 – 1650 | Под заказ |
Часто задаваемые вопросы специалистов и отделов снабжения (FAQ)
1. Каковы условия оплаты, ставка НДС и какие закрывающие документы предоставляются?
ТОО «Fortune PROM» является плательщиком НДС в Республике Казахстан. Оплата производится по безналичному расчету. В комплект поставки входят: электронный счет-фактура (ЭСФ с выделенной ставкой НДС 16%), электронная накладная (ЭНТ), заводской паспорт с отметкой ОТК, сертификат соответствия ЕАС ТР ТС 010/2011 и гарантийный талон на 12 месяцев.
2. Какой диаметр и тип выходного вала имеет мотор-редуктор ПР-3110?
Мотор-редуктор ПР-3110 изготавливается в двух основных вариантах: полый шлицевой или шпоночный вал (стандартный диаметр Ø 70 мм или Ø 80 мм со стяжной муфтой для прямого монтажа на приводной вал конвейера), либо сплошной цилиндрический вал со шпонкой для соединения через упругую муфту или цепную передачу.
3. Какое масло заливать и как часто проводить регламентное обслуживание?
Рекомендуется применять минеральное редукторное масло вязкостью ISO VG 220 (при температуре окружающей среды от 0°C до +40°C) либо синтетическое ISO VG 320/460 для тяжелых условий и низких температур до -40°C (Shell Omala, Mobilgear, Лукойл Стилфлекс). Первая замена масла выполняется через 500 часов обкатки, последующие — каждые 5 000 – 8 000 часов работы или не реже 1 раза в 12 месяцев.
4. Можно ли эксплуатировать ПР-3110 с частотным преобразователем?
Да, трехфазный асинхронный электродвигатель мотор-редуктора отлично совместим с частотными преобразователями (инверторами 380В) для плавного пуска тяжелых конвейеров и регулирования частоты вращения в диапазоне 20–60 Гц. При длительной работе на частотах ниже 25 Гц рекомендуется установка узла принудительного независимого охлаждения двигателя.
5. Как быстро осуществляется отгрузка и доставка по Казахстану?
Базовые комплектации ПР-3110 находятся в наличии на складе ТОО «Fortune PROM» в Алматы. Отгрузка со склада осуществляется сразу после поступления оплаты. Доставка транспортными компаниями (ABT, КИТ, DPD, Jet Logistic) по городам Казахстана: Астана, Караганда, Шымкент, Актобе, Павлодар, Усть-Каменогорск, Тараз, Атырау — занимает от 2 до 5 рабочих дней.
6. Предоставляются ли габаритные чертежи и 3D-модели для проектирования?
Да. По запросу заказчика специалисты компании высылают габаритно-присоединительные чертежи в формате PDF/DWG, а также 3D-модели (STEP/IGES) для встраивания привода в проектную документацию технологических линий и конвейерных систем.
Нужна консультация специалиста или индивидуальный подбор мотор-редуктора ПР-3110?
Отправьте параметры технологической линии (требуемая мощность двигателя, крутящий момент, обороты выходного вала n2, схема монтажа M1–M6) — наши специалисты выполнят подбор параметров оборудования и подготовят официальное коммерческое предложение с НДС 16% за 15 минут.
Технические характеристики
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный, 24/7) |
| Материал конструкции и корпуса | Высокопрочная конструкционная сталь / чугун СЧ20 |
| Напряжение питающей сети | 380 В (3 фазы, 50 Гц) |
| Срок службы / ресурс | Не менее 10–15 лет при регламентном ТО |
| Антикоррозийная защита | Двухслойная эпоксидно-полиуретановая эмаль |
| Сертификат соответствия | ТР ТС 010/2011 "О безопасности машин и оборудования" |
| Комплектация при поставке | Паспорт завода, руководство по эксплуатации, гарантийный талон, ЭСФ с НДС 16% |
| Условия эксплуатации | Промышленные цеха / открытые стройплощадки под навесом |
| Тип привода / механизма | Электромеханический / гидравлический |
| Тип установки и монтажа | Стационарный рамный / напольный жесткий монтаж |
| Производитель | Fortune PROM |
| Тип | Мотор-редуктор |
| Степень защиты IP | IP54 / IP55 (пыле-влагозащищенное исполнение) |
| Состояние | Новое |
| Мощность | 1.5 – 45 кВт |
| Применение | Тяжелые конвейеры, дробилки, нории, питатели, элеваторы, карьерное и металлургическое оборудование |
| Тип редуктора | Коническо-цилиндрический |
| Серия | Серия ПР |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ / ТР ТС 010/2011 / ISO 9001 |
| Тип привода | Электромеханический |
| Тип передачи | Коническо-цилиндрическая трехступенчатая |
| Серия / Марка | ПР-3110 (PR-3110) |
| Номинальное передаточное число | 8.69 – 143.47 |
| Расположение валов редуктора | Пересекающиеся под углом 90° |
| Мощность, кВт | 1.5–45 |
| Напряжение, В | 380 В (50 Гц) |
| Климатическое исполнение | У2 / УХЛ4 (-40°C ... +40°C по ГОСТ 15150-69) |
| Количество фаз | 3 фазы |
| Скорость, об/мин | 4.9 – 169 об/мин |
| Крутящий момент, Нм | до 9600 Н·м |
| Тип установки | M1, M2, M3, M4, M5, M6 (лапы / фланец) |
