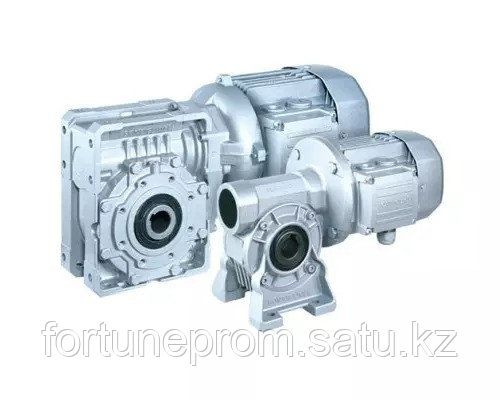

Червячные мотор-редукторы Bonfiglioli серии VF и W (Италия)

\n \n \n

\n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

Параметр	Значение	Примечание / Стандарт
Тип механической передачи	Червячная одноступенчатая с правым направлением витков (опция: двухчервячные и цилиндро-червячные VFR / WR)	Прецизионный профиль зацепления ZI по DIN 3975
Производитель и бренд	Bonfiglioli Riduttori S.p.A. (Болонья, Италия)	Мировой эталон качества червячных редукторов с 1956 г.
Серии и типоразмеры	VF: 27, 30, 44, 49, 130, 150, 185, 210, 250 / W: 63, 75, 86, 110	Классическая (VF) и универсальная кубическая (W) серии
Материал червячного вала	Легированная сталь 20MnCr5 с цементацией и прецизионной шлифовкой витков	Твердость поверхности 58–62 HRC, шероховатость Ra ≤ 0.4 мкм
Материал червячного колеса	Высоколегированная оловянно-никелевая бронза CuSn12Ni2	Центробежное литье венца на ступицу из серого чугуна
Диапазон мощностей электродвигателей	от 0.04 до 15.0 кВт	Фланцы под стандартные двигатели IEC (B5/B14) или моноблок BN/BX
Диапазон передаточных чисел (i)	7, 10, 12, 15, 19, 24, 30, 38, 45, 64, 80, 100	В двухчервячных агрегатах VF/VF, VF/W до i = 3 200
Диапазон номинального крутящего момента	от 13 до 3 200 Н·м (пиковые нагрузки до 4 500 Н·м)	Высокая демпфирующая способность при ударных нагрузках
Эффект самоторможения	Статическое самоторможение при i ≥ 60, динамическое при i ≥ 40	Исключает обратный ход под нагрузкой без механического тормоза
Материал корпуса редуктора	Литейный алюминиевый сплав под давлением (VF27–49, W63–110) / серый чугун GG25 (VF130–250)	Легкий вес, превосходное охлаждение и высокая вибростойкость
Исполнения выходного вала	Сквозной полый со шпоночным пазом, односторонний или двухсторонний сплошной вал	Диаметры выходных валов от 11 мм до 80 мм
Варианты монтажного исполнения	Универсальный на лапах, выходной фланец (B5, B14), насадной с реактивным рычагом	Монтаж на плоскость рабочей машины с любой стороны
Заводская смазка	Синтетическое масло ISO VG 320 с противозадирными присадками	Заправлено на заводе на весь срок службы (для алюминиевых корпусов)
Температурный диапазон эксплуатации	от -20°C до +40°C (специальное исполнение от -40°C до +60°C)	Климатическое исполнение У1, У2, УХЛ4 по ГОСТ 15150-69
Степень защиты корпуса	IP55 по EN 60529 (по заказу EP для агрессивных и пищевых сред)	Надежная герметизация валов радиальными манжетами NBR/FKM
Срок службы и ресурс	Не менее 25 000 – 30 000 часов непрерывной эксплуатации	Подшипники ведущих европейских брендов SKF, FAG, NSK

\n

\n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

Типоразмер	Материал корпуса	Крутящий момент (M2max)	Мощность двигателя	Полый вал (d)	Ориентировочная цена	Статус
Bonfiglioli VF 27 / 30 Вы смотрите	Алюминий	до 30 Н·м	0.04 – 0.18 кВт	Ø11 / Ø14 мм	от 125 000 ₸ (Базовый)	Текущая серия
Bonfiglioli VF 44 / 49	Алюминий	до 100 Н·м	0.12 – 0.75 кВт	Ø18 / Ø25 мм	от 145 000 ₸	Подбор под ТЗ
Bonfiglioli W 63	Алюминий (Universal)	до 190 Н·м	0.25 – 1.5 кВт	Ø25 мм	от 185 000 ₸	Подбор под ТЗ
Bonfiglioli W 75	Алюминий (Universal)	до 320 Н·м	0.55 – 4.0 кВт	Ø28 / Ø30 мм	от 235 000 ₸	Подбор под ТЗ
Bonfiglioli W 86	Алюминий (Universal)	до 500 Н·м	0.75 – 5.5 кВт	Ø35 мм	от 310 000 ₸	Подбор под ТЗ
Bonfiglioli W 110	Алюминий (Universal)	до 850 Н·м	1.5 – 7.5 кВт	Ø42 мм	от 460 000 ₸	Подбор под ТЗ
Bonfiglioli VF 130 / 150	Чугун GG25	до 1 800 Н·м	2.2 – 11.0 кВт	Ø45 / Ø50 мм	от 680 000 ₸	Подбор под ТЗ
Bonfiglioli VF 185 / 210	Чугун GG25	до 3 200 Н·м	4.0 – 15.0 кВт	Ø60 / Ø70 мм	по запросу	Подбор под ТЗ
Bonfiglioli VF 250	Чугун GG25	до 4 500 Н·м	7.5 – 22.0 кВт	Ø80 мм	по запросу	Подбор под ТЗ

\n

\n Модификации редукторов Bonfiglioli в каталоге:\n Bonfiglioli W/VF EP для агрессивных сред\n •\n Соосно-цилиндрические Bonfiglioli C\n •\n Плоские насадные Bonfiglioli F\n •\n Планетарные приводы Bonfiglioli 300\n

\n

1. В чем преимущества бронзового венца CuSn12Ni2 в червячных парах Bonfiglioli?

\n

\n Бронзовый сплав CuSn12Ni2 (оловянно-никелевая бронза с микролегированием никелем) отливается методом центробежного литья под давлением. Добавка никеля повышает предел текучести бронзы на 25%, предотвращая пластическую деформацию зубьев при пусковых моментах. В сочетании с полированным цементированным червяком 20MnCr5 (Ra ≤ 0.4 мкм) это гарантирует бесшумность хода, минимальный нагрев и безаварийный ресурс свыше 25 000–30 000 рабочих часов.\n

\n

\n

2. Как работает эффект самоторможения в сериях Bonfiglioli VF и W?

\n

\n При передаточных числах $i \ge 40$ угол подъема винтовой линии червяка становится меньше угла трения в зацеплении, обеспечивая динамическое самоторможение при выключении двигателя. При $i \ge 60$ возникает практически полное статическое самоторможение, исключающее вращение червяка от нагрузки со стороны выходного вала. Это свойство критически важно для наклонных транспортеров, подъемников, рольгангов и задвижек, защищая оборудование от самопроизвольного скатывания груза.\n

\n

\n

3. Чем конструктивно отличаются серия VF и серия W?

\n

\n Серия VF — это традиционный круглый червячный редуктор с проверенной десятилетиями надежностью, поставляемый в алюминии (VF 27–49) или в тяжелом чугуне GG25 (VF 130–250). Серия W — это модернизированная универсальная концепция Universal с кубической формой корпуса. Серия W имеет плоские монтажные плоскости с резьбовыми отверстиями со всех шести сторон, что позволяет монтировать редуктор в любом положении без переходных кронштейнов, а увеличенное оребрение снижает рабочую температуру масла на 10–15°C.\n

\n

\n

4. Каковы условия поставки оригинальных редукторов Bonfiglioli по Казахстану, оформление НДС 16% и гарантия?

\n

\n ТОО «Fortune PROM» обеспечивает официальные прямые поставки оборудования Bonfiglioli Riduttori. Все поставки осуществляются с официальным оформлением ЭСФ с НДС 16%, предоставлением технического паспорта, сертификата происхождения и заводской гарантией на 24 месяца. Склад в Алматы обеспечивает быструю комплектацию и экспресс-доставку в любой регион Казахстана (Астана, Караганда, Шымкент, Актобе, Павлодар, Атырау, Актау) за 1–3 рабочих дня.\n
