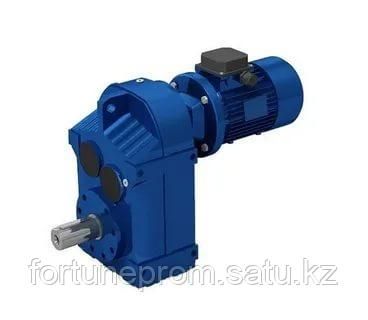

Плоский цилиндрический мотор-редуктор серии F (аналог SEW-Eurodrive F / FA / FF)
Параллельные валы | Мощность 0.12–200 кВт | Крутящий момент до 50 000 Н·м | КПД ≥ 96% | Чугунный корпус СЧ25
Назначение и конструктивные преимущества серии F
Плоские цилиндрические мотор-редукторы серии F (типоразмеры F27–F157) с параллельными валами представляют собой компактное и энергоэффективное приводное решение для тяжелых условий промышленной эксплуатации. Благодаря плоской (Slim-Line) геометрии корпуса редукторы серии F идеально монтируются непосредственно на вал приводного механизма в условиях ограниченного технологического пространства: на ленточных, пластинчатых и скребковых конвейерах, нориях, мешалках, барабанных сушилках, измельчителях и прокатных станах.
Косозубое эвольвентное зацепление 2- и 3-ступенчатых передач обеспечивает высочайший коэффициент полезного действия (КПД 96–98%), что на 20–40% превышает показатели червячных передач и сокращает энергопотребление технологической линии. Мотор-редукторы серии F являются прямыми конструктивными аналогами серии SEW-Eurodrive F / FA / FF / FAF / FAZ, Bonfiglioli серии F, Motovario серии S и Bauer серии BF, гарантируя 100% совпадение присоединительных размеров фланцев, диаметров полых валов и реактивных штанг.
Паспорт технических характеристик серии F (ГОСТ / ISO / DIN)
| Параметр | Значение | Примечание / Стандарт |
|---|---|---|
| Тип передачи / компоновка | Цилиндрическая косозубая с параллельными валами (навесной редуктор) | Компактная плоская компоновка (Slim Design) |
| Серия / Типоразмеры | Серия F (F27, F37, F47, F57, F67, F77, F87, F97, F107, F127, F157) | Полный аналог SEW-Eurodrive F / FA / FF / FAF / FAZ |
| Количество ступеней передачи | 2-ступенчатые и 3-ступенчатые | Оптимизированное межцентровое расстояние |
| Диапазон передаточных чисел (i) | 3.77 – 281.71 (комбинированные до 31 000) | Широкий диапазон кинематической редукции |
| Диапазон номинального крутящего момента | от 110 до 50 000 Н·м | Высокая перегрузочная способность (до 2.0 от номинала) |
| Диапазон мощностей электродвигателей | от 0.12 до 200 кВт | Комплектация двигателями IE2, IE3, взрывозащищенными и с тормозом |
| Диапазон частоты вращения на выходе (n2) | от 0.1 до 380 об/мин | Плавная регулировка скорости при подключении ЧРП |
| Механический КПД передачи (η) | ≥ 96% – 98% | Превосходит червячные редукторы на 25–40% по энергоэффективности |
| Варианты исполнения корпуса | F (на лапах), FA (насадной), FF (фланцевый B5), FAF (фланец+полый вал), FAZ (фланец B14) | Универсальный модульный монтаж под любое оборудование |
| Варианты исполнения выходного вала | Сплошной со шпонкой, сквозной полый со шпонкой, полый со стяжной муфтой, шлицевой DIN 5480 | Диаметры выходных валов от 25 мм до 120 мм |
| Материал корпуса | Высокопрочный серый чугун СЧ25 (F67-F157) / алюминиевый сплав АК12 (F27-F47) | Виброгасящая моноблочная конструкция коробчатого сечения |
| Материал зубчатых колес и валов | Легированная сталь 20CrMnTi / 18CrNiMo7-6 с цементацией | Твердость зубьев 58–62 HRC, прецизионное шлифование 6 класс DIN |
| Заводская смазка | Синтетическое трансмиссионное масло ISO VG 220 / ISO VG 320 | Объем 0.6 – 45 л (поставляется заправленным под монтажную позицию) |
| Температурный режим эксплуатации | от -30°C до +40°C (специсполнение до -45°C) | Климатическое исполнение У1, У2, УХЛ4 по ГОСТ 15150-69 |
| Степень защиты корпуса | IP55 (по запросу IP56 / IP65 / IP66) | Надежная герметизация валов радиальными манжетами FKM/NBR |
| Срок службы и ресурс | Не менее 25 000 – 30 000 часов до первого капремонта | Подшипники ведущих брендов SKF, NSK, FAG, Timken |
Параметрический ряд типоразмеров серии F (F27 – F157)
В таблице представлены основные типоразмеры цилиндрических плоских мотор-редукторов серии F, доступные к заказу и поставке со склада в Алматы:
| Типоразмер | Крутящий момент (M2max) | Мощность двигателя | Выходной вал (d) | Ориентировочная цена | Модификация |
|---|---|---|---|---|---|
| F 27 / FA 27 | 130 Н·м | 0.12 – 1.5 кВт | Ø25 мм | от 265 000 ₸ | Подбор под ТЗ |
| F 37 / FA 37 | 200 Н·м | 0.12 – 3.0 кВт | Ø25 / Ø30 мм | от 280 000 ₸ | Подбор под ТЗ |
| F 47 / FA 47 Вы смотрите | 400 Н·м | 0.18 – 5.5 кВт | Ø30 / Ø35 мм | от 295 000 ₸ (Базовый) | Текущая серия |
| F 57 / FAF 57 | 600 Н·м | 0.18 – 7.5 кВт | Ø35 / Ø40 мм | 250 000 ₸ | Смотреть модификацию |
| F 67 / FAF 67 | 820 Н·м | 0.25 – 11.0 кВт | Ø40 мм | 250 000 ₸ | Смотреть модификацию |
| F 77 / FA 77 | 1 500 Н·м | 0.55 – 18.5 кВт | Ø50 мм | от 390 000 ₸ | Подбор под ТЗ |
| F 87 / FA 87 | 3 000 Н·м | 1.1 – 30.0 кВт | Ø60 мм | от 560 000 ₸ | Подбор под ТЗ |
| F 97 / FA 97 | 4 300 Н·м | 2.2 – 45.0 кВт | Ø70 мм | от 890 000 ₸ | Подбор под ТЗ |
| F 107 / FA 107 | 7 800 Н·м | 3.0 – 90.0 кВт | Ø90 мм | от 1 250 000 ₸ | Подбор под ТЗ |
| F 127 / FA 127 | 12 000 Н·м | 7.5 – 160 кВт | Ø100 мм | по запросу | Подбор под ТЗ |
| F 157 / FA 157 | 18 000 Н·м | 11.0 – 200 кВт | Ø120 мм | по запросу | Подбор под ТЗ |
Вопросы главных механиков и снабженцев (B2B FAQ)
1. Насколько редукторы серии F совместимы с оборудованием SEW-Eurodrive?
Редукторы и мотор-редукторы серии F спроектированы в строгом соответствии со стандартом SEW-Eurodrive. Типоразмеры F27–F157 полностью взаимозаменяемы с оригинальными SEW F, FA (полый вал), FF (фланцевый B5), FAF (фланец + полый вал), FAZ (фланец B14), а также с сериями Bonfiglioli F и Bauer BF. Монтажные межцентровые расстояния, диаметры валов, посадочные диаметры фланцев и резьбы реактивных штанг на 100% совпадают без необходимости доработки металлоконструкции конвейера или станка.
2. В чем ключевое эксплуатационное преимущество плоских редукторов с параллельными валами перед червячными?
Главное преимущество — высочайший КПД (96–98%) против 60–80% у червячных редукторов. Цилиндрическая косозубая передача не выделяет избыточного тепла, не подвержена интенсивному абразивному износу бронзового венца и обладает ресурсом более 25 000–30 000 рабочих часов. При одинаковой полезной мощности на выходном валу плоский цилиндрический привод требует электродвигатель меньшей мощности, экономя до 30% затрат на электроэнергию предприятия.
3. Какими опциями и типами выходных валов комплектуются редукторы серии F?
По техническому заданию заказчика поставляются: сквозной полый вал со шпоночным пазом (FA), сплошной цилиндрический вал (F/FF), полый вал со стяжной фрикционной муфтой (FH / Shrink Disc) для безлюфтовой фиксации, шлицевой вал DIN 5480, реактивная штанга (моментный рычаг) с резинометаллическим демпфером, а также электродвигатели с электромагнитным дисковым тормозом, независимым принудительным охлаждением для работы от ПЧ и датчиками обратной связи (энкодерами).
4. Каковы условия поставки, гарантии и оформления документов с НДС 16%?
ТОО «Fortune PROM» работает с юридическими лицами по всему Казахстану. Мы выставляем официальные ЭСФ с НДС 16% и предоставляем полный пакет закрывающих документов, паспорта и гарантийный талон на 24 месяца. Товар в наличии на складе в Алматы. Доставка курьерскими службами и транспортными компаниями осуществляется в Астану, Шымкент, Караганду, Актобе, Павлодар, Атырау, Актау за 1–3 рабочих дня.
Нужна помощь инженера в подборе аналога SEW или расчете параметров привода?
Наши инженеры рассчитают крутящий момент, передаточное отношение, подберут монтажное исполнение и подготовят чертежи привязки.
Технические характеристики
| Степень точности зацепления | 6 класс по DIN 3962 / ГОСТ 1643-81 (шлифованный профиль) |
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный 24/7) |
| Диапазон передаточных чисел (i) | 3.77 - 280 (комбинированные до 31 000) |
| Срок гарантии | 24 месяца |
| Серия / Линейка | Серия F (F27 - F157) |
| Международные аналоги | SEW-Eurodrive F / FA / FF / FAF / FAZ, Bonfiglioli F, Motovario S, Nord SK |
| Диапазон мощностей двигателей, кВт | 0.12 - 200 |
| Диапазон крутящего момента, Н·м | 110 - 50 000 |
| Количество ступеней редуктора | 2-ступенчатый / 3-ступенчатый цилиндрический |
| Коэффициент полезного действия (η) | 96% - 98% (высокоэффективные косозубые передачи) |
| Выходная частота вращения, об/мин | 0.1 - 380 |
| Варианты исполнения выходного вала | Сплошной со шпонкой, полый со шпонкой, полый со стяжной муфтой, шлицевой |
| Монтажные исполнения | На лапах (F), насадной на вал с реактивной штангой (FA), фланцевый B5 (FF/FAF), B14 (FAZ) |
| Материал зубчатых колес и валов | Легированная сталь 20CrMnTi / 18CrNiMo7-6 (закалка 58-62 HRC) |
| Температурный диапазон эксплуатации | от -30°C до +40°C (арктическое исполнение до -45°C) |
| Степень защиты корпуса (IP) | IP55 / IP54 (пыле-влагозащищенное исполнение) |
| Напряжение питания электродвигателя | 220/380В, 380/660В (3 фазы, 50 Гц) |
| Комплектация электродвигателем | Общепромышленный АИР, взрывозащищенный, с электромагнитным тормозом |
| Сертификация и стандарты | ГОСТ 27142-97, ТР ТС 010/2011, ISO 9001, CE |
| Страна бренда / Поставка | ТОО Fortune PROM (поставки по всему Казахстану) |
| Заводская смазка | Трансмиссионное масло ISO VG 220 / ISO VG 320 |
| Монтажные положения | M1, M2, M3, M4, M5, M6 (любое пространственное положение) |
| Тип редуктора | Плоский цилиндрический с параллельными валами (навесной) |
| Назначенный ресурс работы, часов | не менее 25 000 - 30 000 часов до капремонта |
| Материал корпуса | Высокопрочный серый чугун СЧ25 / литейный алюминий АК12 |
Заводская гарантия и контроль качества
ТОО «Fortune PROM» осуществляет поставки только оригинального промышленного оборудования с многоступенчатым входным контролем и полным пакетом закрывающих документов.
Состав поставки и гарантийные условия фиксируются в КП
ЭСФ, накладные и закрывающие документы с НДС 16%
Способы и сроки уточняются при подтверждении заказа
