ГОСТ 20373-94
В наличии на складе в Алматы
Гарантия 12 месяцев

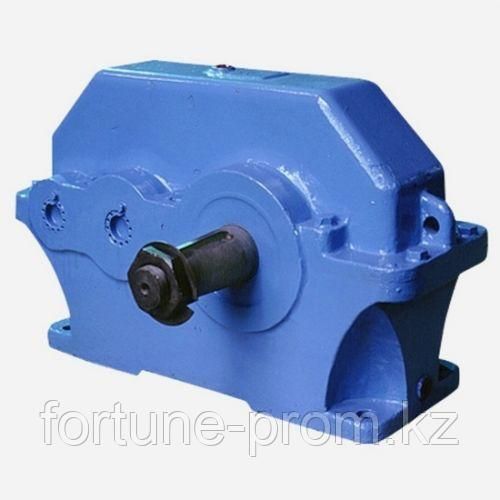

Цилиндрический двухступенчатый редуктор 1Ц2У-200
Редуктор 1Ц2У-200 представляет собой двухступенчатый цилиндрический горизонтальный редуктор общепромышленного назначения с узкими косозубыми колесами. Межосевое расстояние выходной (тихоходной) ступени составляет 200 мм. Применяется в приводах ленточных и скребковых конвейеров, элеваторов, бетоносмесителей, дробилок и лебедок для увеличения крутящего момента до 2500 Н·м и снижения частоты вращения.
Технические характеристики редуктора 1Ц2У-200
| Параметр | Значение |
|---|---|
| Межосевое расстояние тихоходной ступени (Aw) | 200 мм |
| Межосевое расстояние быстроходной ступени | 125 мм |
| Номинальный крутящий момент на тихоходном валу | 2500 Н·м |
| Диапазон передаточных чисел (i) | 8; 10; 12.5; 16; 20; 25; 31.5; 40 |
| КПД редуктора | не менее 97% |
| Материал зубчатых передач | Легированная сталь 40ХН2МА / 40Х с закалкой ТВЧ |
| Масса без масла | 170 кг |
Технические характеристики
| Типоразмер | 1Ц2У-200 (Aw = 200 мм) |
| Гарантия | 12 месяцев |
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный, 24/7) |
| Материал конструкции и корпуса | Высокопрочная конструкционная сталь / чугун СЧ20 |
| Напряжение питающей сети | 380 В (3 фазы, 50 Гц) |
| Срок службы / ресурс | Не менее 10–15 лет при регламентном ТО |
| Антикоррозийная защита | Двухслойная эпоксидно-полиуретановая эмаль |
| Сертификат соответствия | ТР ТС 010/2011 "О безопасности машин и оборудования" |
| Комплектация при поставке | Паспорт завода, руководство по эксплуатации, гарантийный талон, ЭСФ с НДС 16% |
| Условия эксплуатации | Промышленные цеха / открытые стройплощадки под навесом |
| Тип привода / механизма | Электромеханический / гидравлический |
| Тип установки и монтажа | Стационарный рамный / напольный жесткий монтаж |
| Номинальный крутящий момент, Н·м | 2500 Н·м |
| Стандарт | ГОСТ 20373-94 |
| Передаточные отношения (i) | 8; 10; 12.5; 16; 20; 25; 31.5; 40 |
| Материал шестерен | Сталь 40Х, цементация / ТВЧ 56-62 HRC |
| Масса, кг | 170 кг |
| Фактическое передаточное число | 8.04 – 39.81 |
| Страна производитель | Казахстан / Россия |
| Межосевое расстояние тихоходной ступени (awт), мм | 200 |
| Межосевое расстояние быстроходной ступени (awб), мм | 125 |
| Номинальный крутящий момент на выходном валу (Tном), Н·м | 2500 |
| Тип | Редуктор |
| Максимальный кратковременный крутящий момент (Tmax), Н·м | 5000 |
| Частота вращения входного вала, об/мин | до 1500 (макс. 1800) |
| Степень защиты IP | IP54 / IP55 (пыле-влагозащищенное исполнение) |
| Допускаемая консольная нагрузка на входной вал, Н | 2500 |
| Допускаемая консольная нагрузка на выходной вал, Н | 12500 |
| Состояние | Новое |
| Гарантийный срок | 12 месяцев (1 год с момента ввода в эксплуатацию) |
| Объем заливаемого масла, л | 5.5 |
| Рекомендуемая марка масла | И-Г-А-68, И-Г-А-100 (И-40А, И-50А ГОСТ 20799-88), ТСп-14гип, ИРП-150 |
| Вариант схемы сборки (ГОСТ 20373-94) | 11, 12, 21, 22, 31, 32 |
| Исполнение конца входного вала | Конический (К) / Цилиндрический (Ц) |
| Применение | Приводы ленточных и скребковых конвейеров, норий, элеваторов, дробилок, смесителей, питателей и общепромышленного оборудования |
| Исполнение конца выходного вала | Цилиндрический (Ц) / Конический (К) / Муфта (М) |
| Тип редуктора | Цилиндрический двухступенчатый горизонтальный |
| Диапазон рабочих температур, °C | от -40°C до +50°C |
| Направление вращения валов | Реверсивное (вращение в обе стороны) |
| Тип системы смазки | Картерная непроточная (масляная ванна с окунанием зубчатых колес) |
| Серия | Ц2У |
| Масса без масла, кг | 170 |
| Материал зубчатых передач и валов | Легированная сталь 40Х / 40ХН ГОСТ 4543-71 с цементацией и термообработкой |
| Твердость рабочих поверхностей зубьев | 52...58 HRC |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ 20373-94, ГОСТ 16162-93, ТУ 2-056-224-81, ГОСТ / ТР ТС 010/2011 / ISO 9001 |
| Тип привода | Механический (электромеханический) |
| Тип передачи | Цилиндрическая зубчатая с эвольвентным зацеплением |
| Назначенный ресурс работы, часов | не менее 25 000 часов |
| Климатическое исполнение и категория размещения | У1, У2, У3, Т1, Т2, УХЛ4 по ГОСТ 15150-69 |
| Серия / Марка | Ц2У-200 (1Ц2У-200) |
| Номинальное передаточное число | 8 / 10 / 12.5 / 16 / 20 / 25 / 31.5 / 40 |
| Материал корпуса | Чугун СЧ20 повышенной прочности |
| КПД редуктора, % | 97% |
| Вид зубчатой пары | Косозубая цилиндрическая эвольвентная пара |
| Климатическое исполнение | У2 / УХЛ4 (-40°C ... +40°C по ГОСТ 15150-69) |
