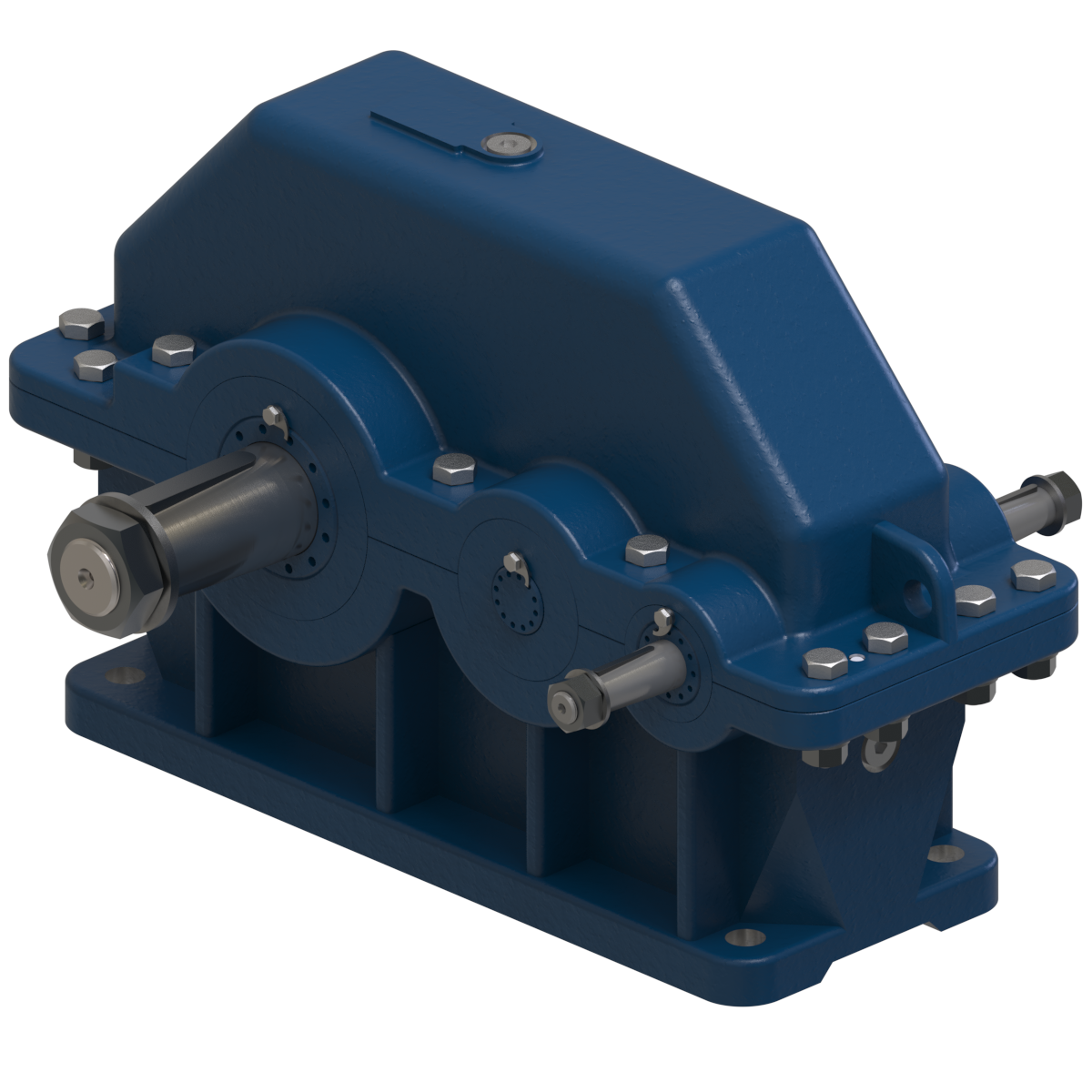

Цилиндрический редуктор Ц2У-400Н (зацепление Новикова)
Флагманский сверхмощный цилиндрический редуктор с межосевым расстоянием 400 мм. Зубчатые передачи с зацеплением Новикова обеспечивают повышенную на 40% нагрузочную способность и долговечность при экстремальных нагрузках.
Технические характеристики по ГОСТ
| Типоразмер | Ц2У-400Н / 1Ц2У-400 (зацепление Новикова) |
| Межосевое расстояние a_w | 400 мм |
| Номинальный крутящий момент M₂ | 14 000 Н·м (пиковый до 28 000 Н·м) |
| Номинальные передаточные числа u | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
| Тип зацепления | Арочное зацепление Новикова (ГОСТ 15023-76) |
| Корпус / Масса | Усиленный чугунный корпус с ребрами / 1 050.0 кг |
| Стандарт / Гарантия | ГОСТ 21426-75 / 12 месяцев |
Часто задаваемые вопросы (FAQ)
В чем преимущество зацепления Новикова в Ц2У-400Н?
Зацепление Новикова имеет выпукло-вогнутый контакт зубьев, что снижает контактные напряжения в 2–2.5 раза и позволяет передавать на 40–50% больший крутящий момент по сравнению со стандартным эвольвентным профилем при тех же габаритах.
Купить Цилиндрический редуктор Ц2У-400Н (зацепление Новикова) в Казахстане
ТОО «Fortune PROM» осуществляет прямые поставки редукторов со склада в Алматы. Паспорт ГОСТ, сертификат соответствия ЕАС, гарантия 12 месяцев, доставка во все регионы РК.
Технические характеристики
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный, 24/7) |
| Материал конструкции и корпуса | Высокопрочная конструкционная сталь / чугун СЧ20 |
| Напряжение питающей сети | 380 В (3 фазы, 50 Гц) |
| Срок службы / ресурс | Не менее 10–15 лет при регламентном ТО |
| Антикоррозийная защита | Двухслойная эпоксидно-полиуретановая эмаль |
| Сертификат соответствия | ТР ТС 010/2011 "О безопасности машин и оборудования" |
| Комплектация при поставке | Паспорт завода, руководство по эксплуатации, гарантийный талон, ЭСФ с НДС 16% |
| Условия эксплуатации | Промышленные цеха / открытые стройплощадки под навесом |
| Тип привода / механизма | Электромеханический / гидравлический |
| Тип установки и монтажа | Стационарный рамный / напольный жесткий монтаж |
| Фактическое передаточное число | 39.81 |
| Страна производитель | Казахстан / Россия |
| Межосевое расстояние тихоходной ступени (awт), мм | 400 |
| Межосевое расстояние быстроходной ступени (awб), мм | 250 |
| Номинальный крутящий момент на выходном валу (Tном), Н·м | 20000 |
| Тип | Редуктор |
| Максимальный кратковременный крутящий момент (Tmax), Н·м | 40000 |
| Частота вращения входного вала, об/мин | до 1500 (макс. 1800) |
| Степень защиты IP | IP54 / IP55 (пыле-влагозащищенное исполнение) |
| Допускаемая консольная нагрузка на входной вал, Н | 10000 |
| Допускаемая консольная нагрузка на выходной вал, Н | 45000 |
| Состояние | Новое |
| Гарантийный срок | 12 месяцев (1 год с момента ввода в эксплуатацию) |
| Объем заливаемого масла, л | 45.0 |
| Рекомендуемая марка масла | И-Г-А-68, И-Г-А-100 (И-40А, И-50А ГОСТ 20799-88), ТСп-14гип, ИРП-150 |
| Вариант схемы сборки (ГОСТ 20373-94) | 11 |
| Исполнение конца входного вала | Цилиндрический (Ц) |
| Применение | Приводы ленточных и скребковых конвейеров, норий, элеваторов, дробилок, смесителей, питателей и общепромышленного оборудования |
| Исполнение конца выходного вала | Цилиндрический (Ц) |
| Тип редуктора | Цилиндрический двухступенчатый горизонтальный |
| Диапазон рабочих температур, °C | от -40°C до +50°C |
| Направление вращения валов | Реверсивное (вращение в обе стороны) |
| Тип системы смазки | Картерная непроточная (масляная ванна с окунанием зубчатых колес) |
| Серия | Ц2У (1Ц2У) |
| Масса без масла, кг | 1150 |
| Материал зубчатых передач и валов | Легированная сталь 40Х / 40ХН ГОСТ 4543-71 с цементацией и термообработкой |
| Твердость рабочих поверхностей зубьев | 52...58 HRC |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ 20373-94, ГОСТ 16162-93, ТУ 2-056-224-81, ГОСТ / ТР ТС 010/2011 / ISO 9001 |
| Тип привода | Механический (электромеханический) |
| Тип передачи | Цилиндрическая зубчатая с эвольвентным зацеплением |
| Назначенный ресурс работы, часов | не менее 25 000 часов |
| Климатическое исполнение и категория размещения | У1, У2, У3, Т1, Т2, УХЛ4 по ГОСТ 15150-69 |
| Серия / Марка | Ц2У-400 (1Ц2У-400 / Ц2У-400Н) |
| Номинальное передаточное число | 40 |
| Материал корпуса | Высокопрочный серый чугун СЧ20 (ГОСТ 1412-85) |
| КПД редуктора, % | 97% |
| Вид зубчатой пары | Косозубая цилиндрическая эвольвентная пара |
| Климатическое исполнение | У2 / УХЛ4 (-40°C ... +40°C по ГОСТ 15150-69) |
