| Объем заливаемого масла | 15.5 л (И-40А, И-50А, ИГП-30) |
|---|---|
| Максимальный кратковременный крутящий момент | 21 000 Н·м |
| Стандарт изготовления | ГОСТ 20784-93 / ГОСТ Р 50891-96 |
| Коэффициент полезного действия (КПД) | 96% (не менее 0.96) |
| Межосевое расстояние тихоходной ступени | 350 мм |
| Межосевое расстояние быстроходной ступени | 200 мм |
| Номинальное передаточное отношение (i) | 50 (фактическое 49.38) |
| Частота вращения быстроходного вала (вход) | до 1500 об/мин (номинал 1000 об/мин) |
| Частота вращения тихоходного вала (выход) | 20 – 30 об/мин |
| Гарантия производителя | 12–24 месяца |
| Вариант схемы сборки | 12 (параллельные валы) |
| Радиальная консольная нагрузка на входной вал | 5 500 Н |
| Радиальная консольная нагрузка на выходной вал | 38 000 Н |
| Материал зубчатых передач | Легированная конструкционная сталь 40Х / 40ХН с закалкой |
| Масса редуктора (без масла) | 375 кг |
| Тип редуктора | Цилиндрический двухступенчатый крановый горизонтальный |
| МОДЕЛЬ | Ц2-350-50-12-У3 (Ц2-350-50-12-УЗ) |
| Материал корпуса | Высокопрочный серый чугун СЧ20 |
| Климатическое исполнение | У3 по ГОСТ 15150-69 (-40°C ... +40°C) |
| Номинальный крутящий момент на выходном валу | 10 200 Н·м (при ПВ 40%) |

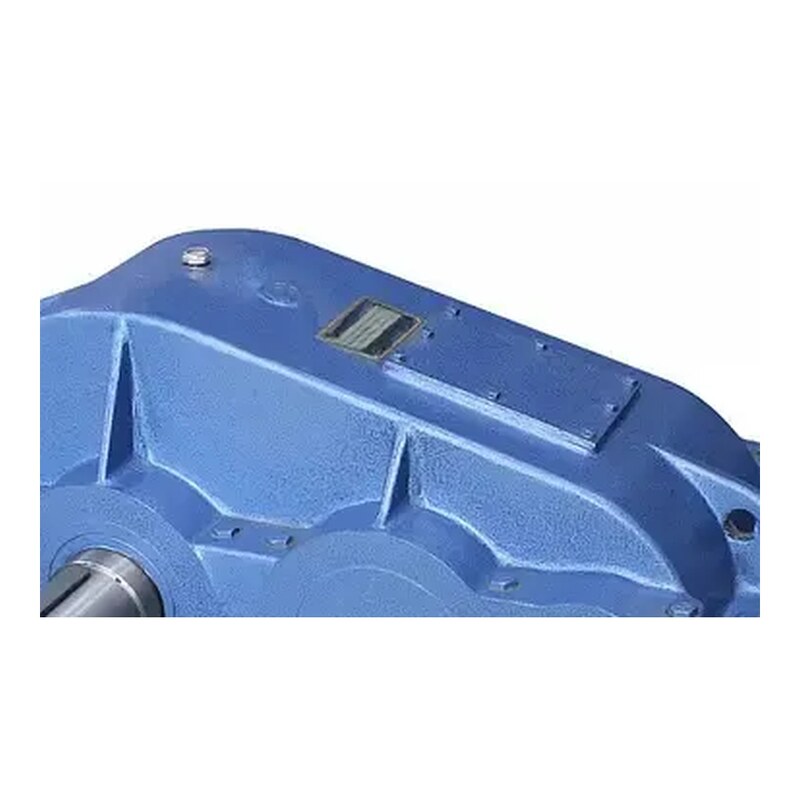

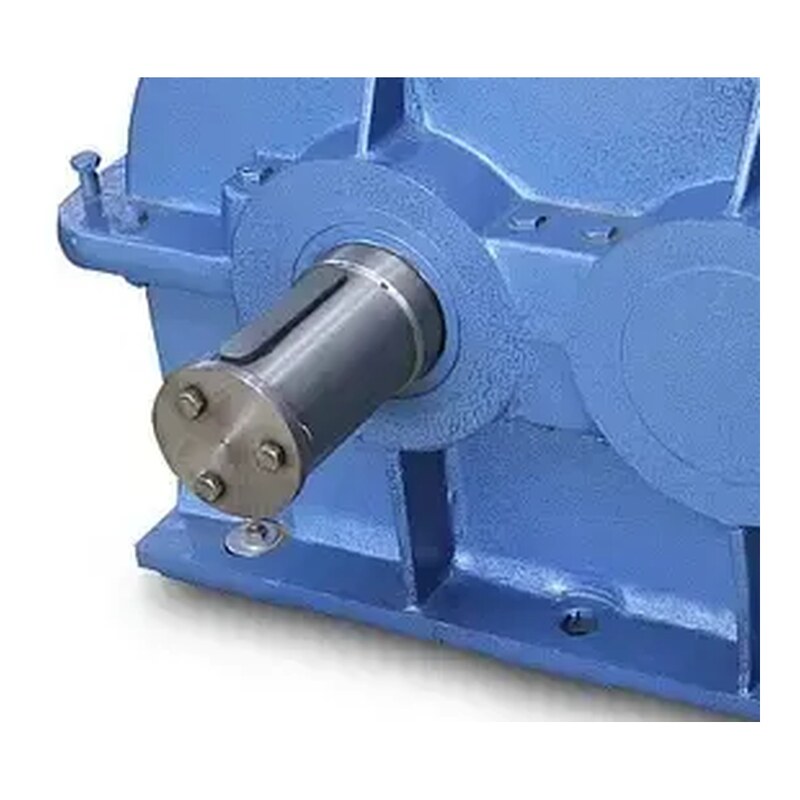

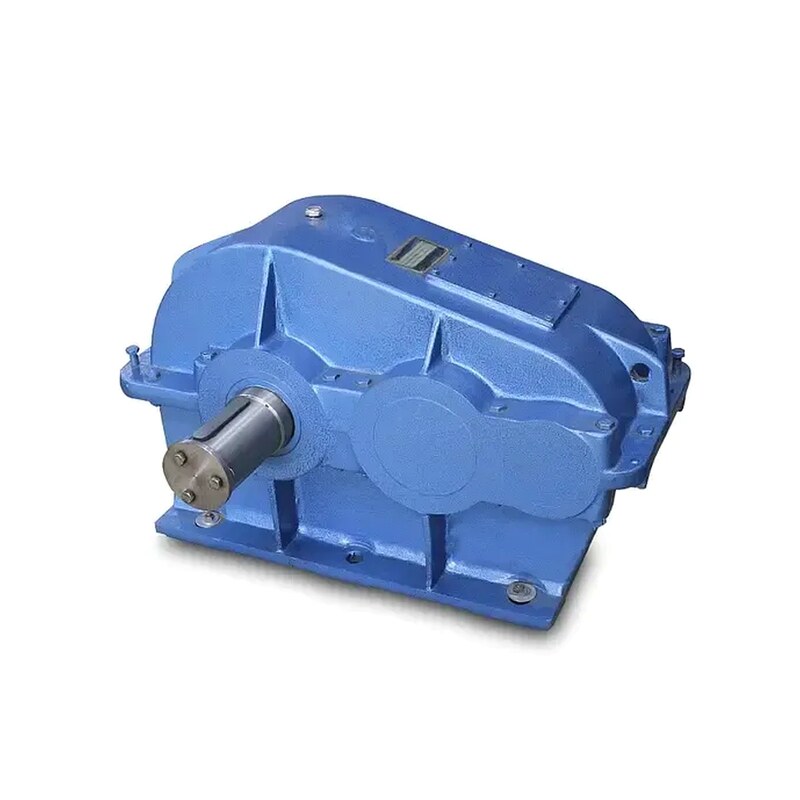

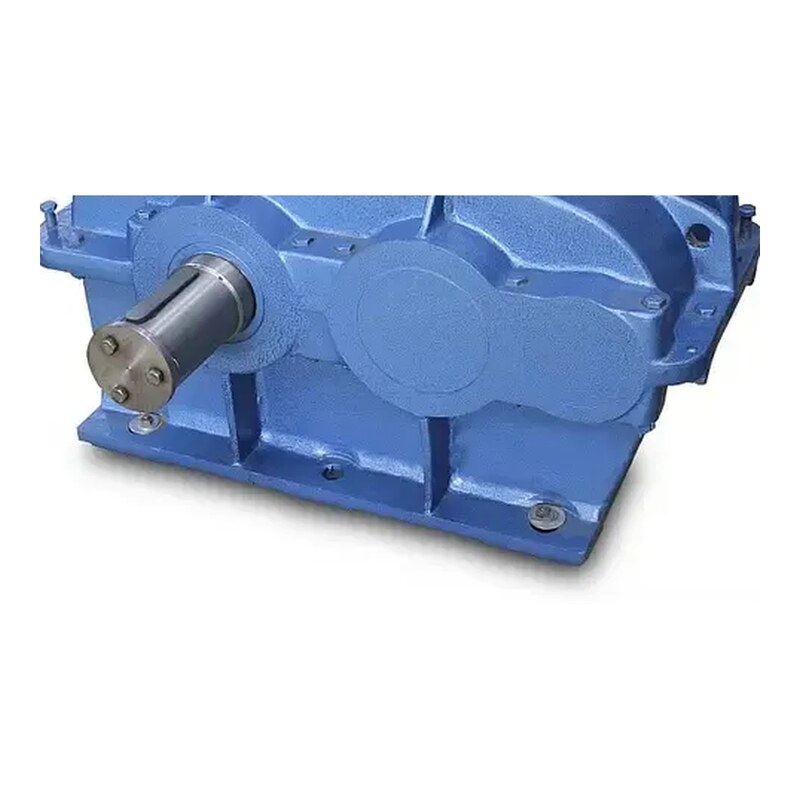

Крановый цилиндрический редуктор Ц2-350-50-12-У3
Специальный двухступенчатый цилиндрический редуктор для приводов механизмов подъёма и передвижения башенных, козловых, мостовых и портальных кранов. Высокая перегрузочная способность в повторно-кратковременных режимах (ПВ 15%, 25%, 40%, 100%).
Технические характеристики по ГОСТ
| Типоразмер | Ц2-350-50-12-У3 (крановый специальный) |
| Межосевое расстояние a_w | 350 мм |
| Передаточное число u | 50.0 |
| Номинальный крутящий момент (ПВ 40%) | 10 500 Н·м |
| Схема сборки | 12 (входной конический, выходной цилиндрический/муфта) |
| Климатическое исполнение | У3 (ГОСТ 15150-69, от -40 °C до +50 °C) |
| Корпус / Масса | Литовой чугун СЧ20 с грузовыми проушинами / 365.0 кг |
| Цена с НДС | 1 450 000 ₸ |
| Стандарт / Гарантия | ГОСТ Р 50891-96 / 12 месяцев |
Часто задаваемые вопросы (FAQ)
Для каких кранов подходит редуктор Ц2-350?
Применяется в механизмах передвижения и подъёма кранов КБ-403, КБ-405, КБ-408, козловых кранов КК-12.5, КК-20 и мостовых двухбалочных кранов.
Входит ли паспорт завода в комплект поставки?
Да, каждый редуктор Ц2-350 поставляется с оригинальным паспортом завода-изготовителя, сертификатом соответствия ТР ТС 010/2011 и гарантийным талоном на 12 месяцев.
Купить Крановый цилиндрический редуктор Ц2-350-50-12-У3 в Казахстане
ТОО «Fortune PROM» осуществляет прямые поставки редукторов со склада в Алматы. Паспорт ГОСТ, сертификат соответствия ЕАС, гарантия 12 месяцев, доставка во все регионы РК.
Оборудование эксплуатируется на конвейерных трактах, нориях и обогатительных фабриках горнодобывающих предприятий Казахстана. Нареканий к механической части и электродвигателю нет.
