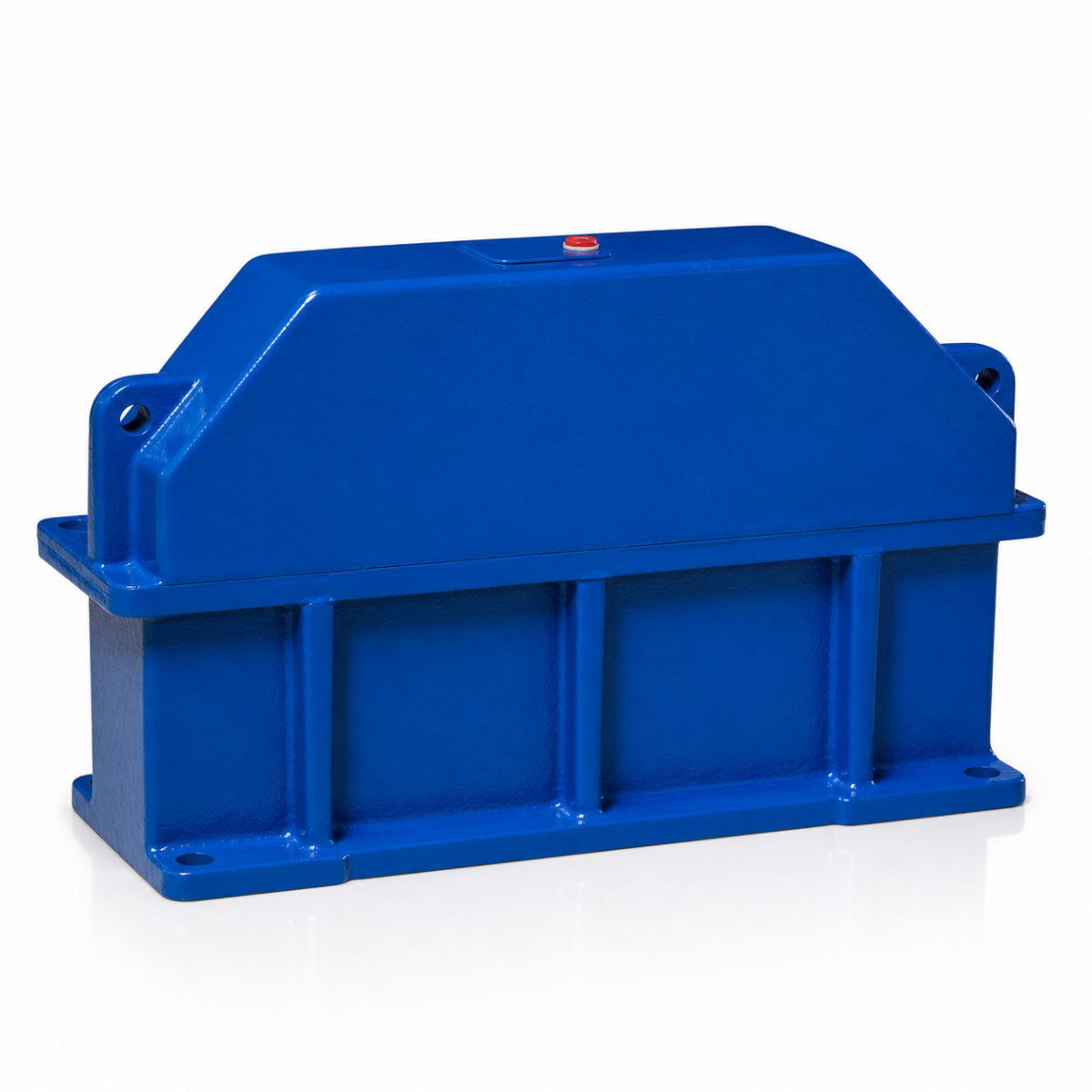

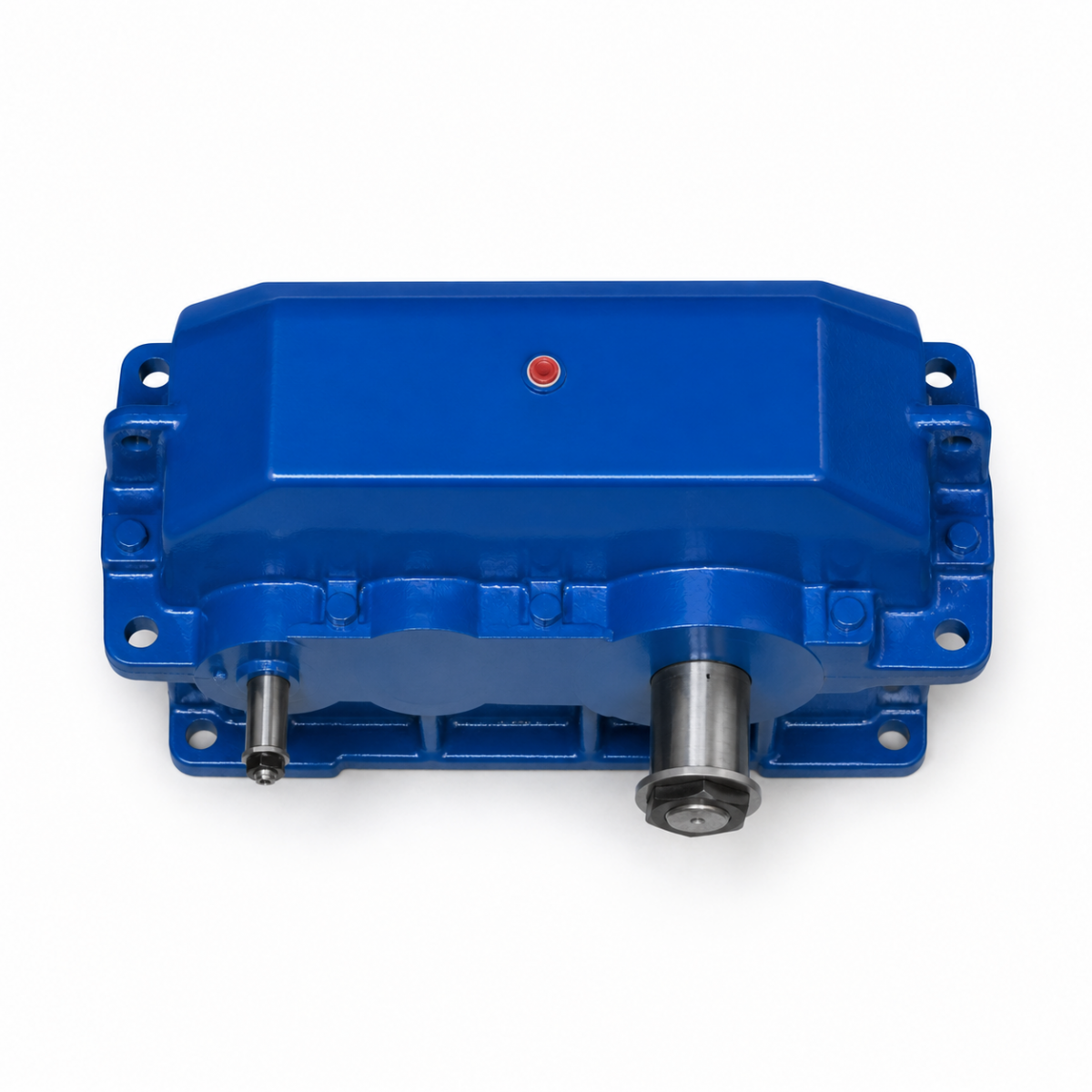

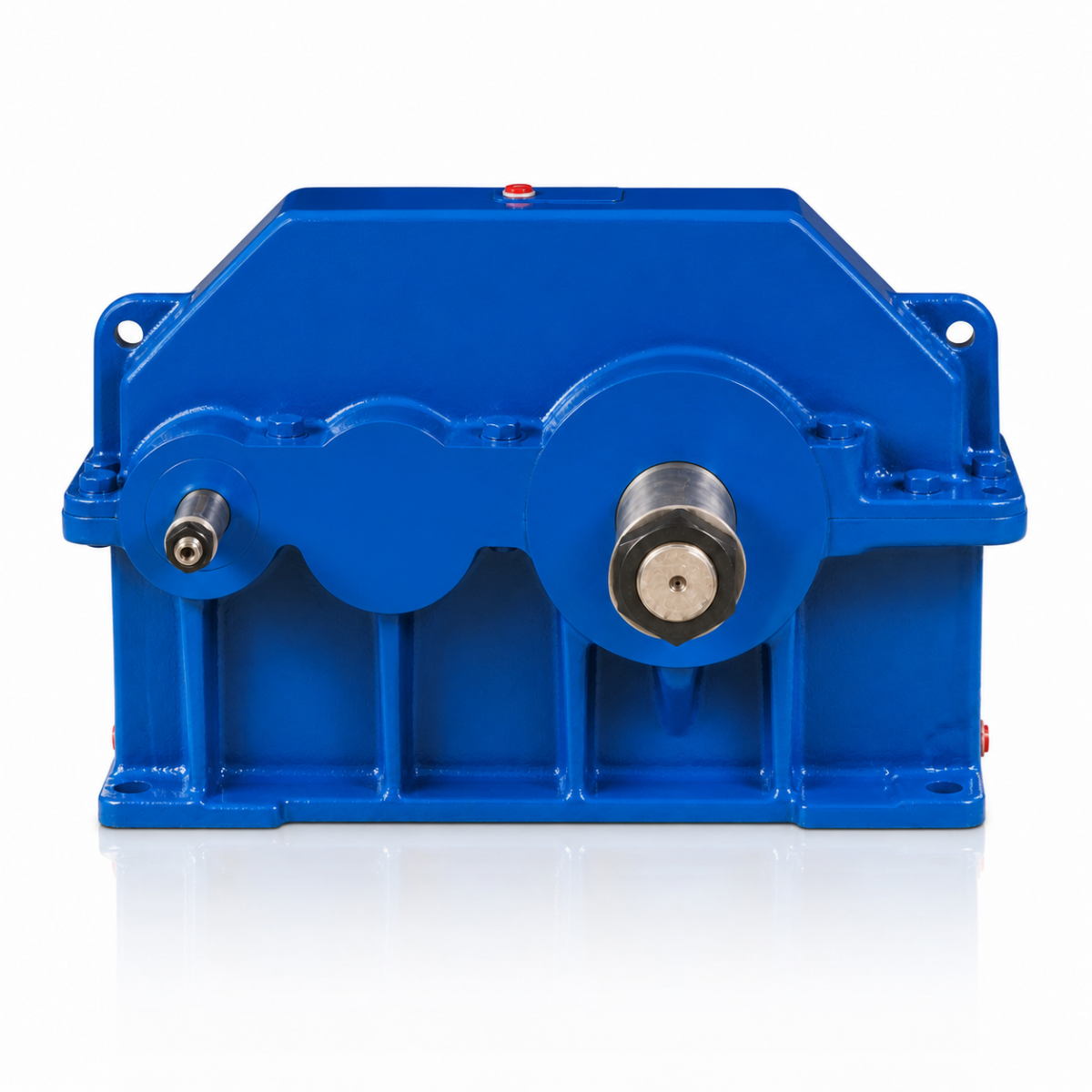

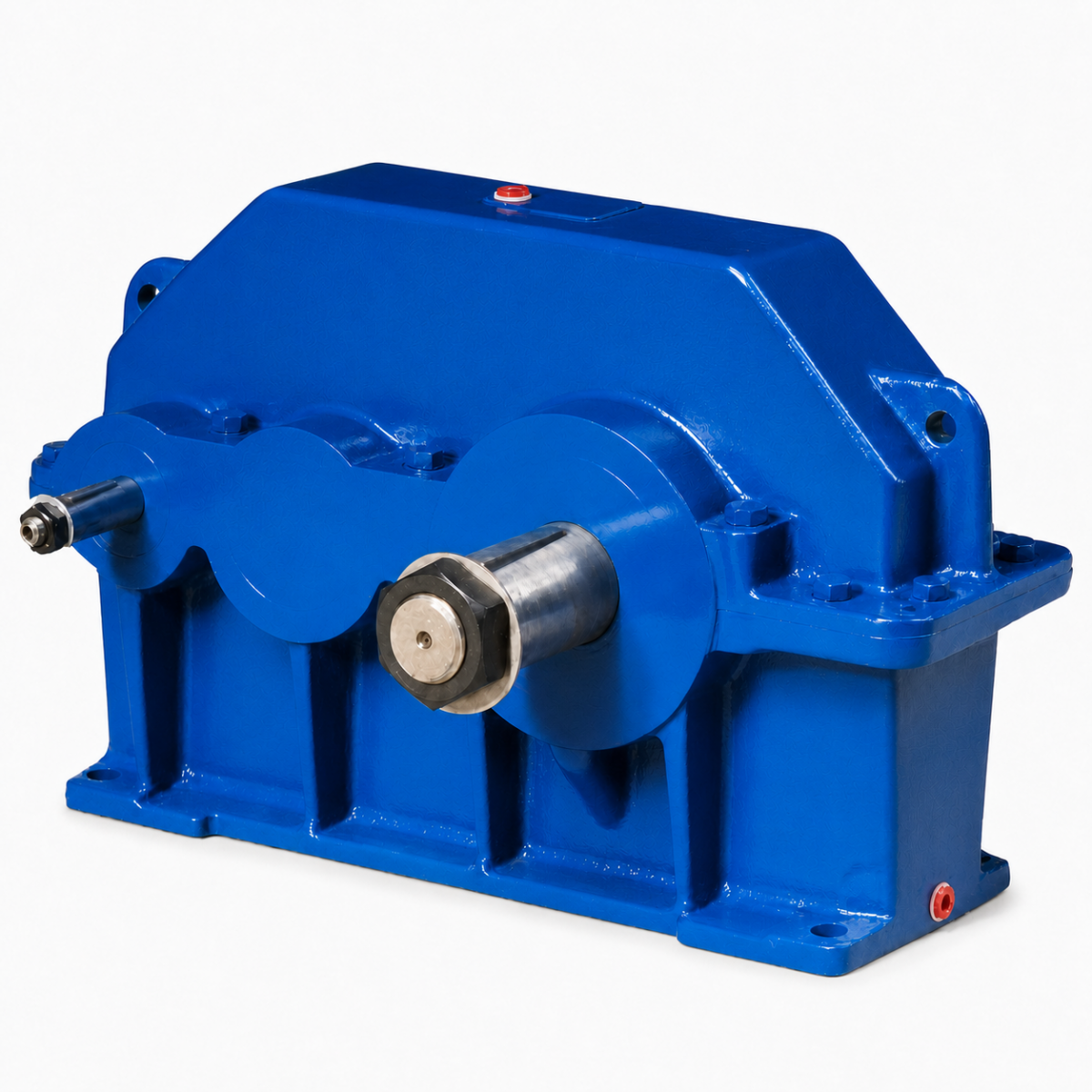

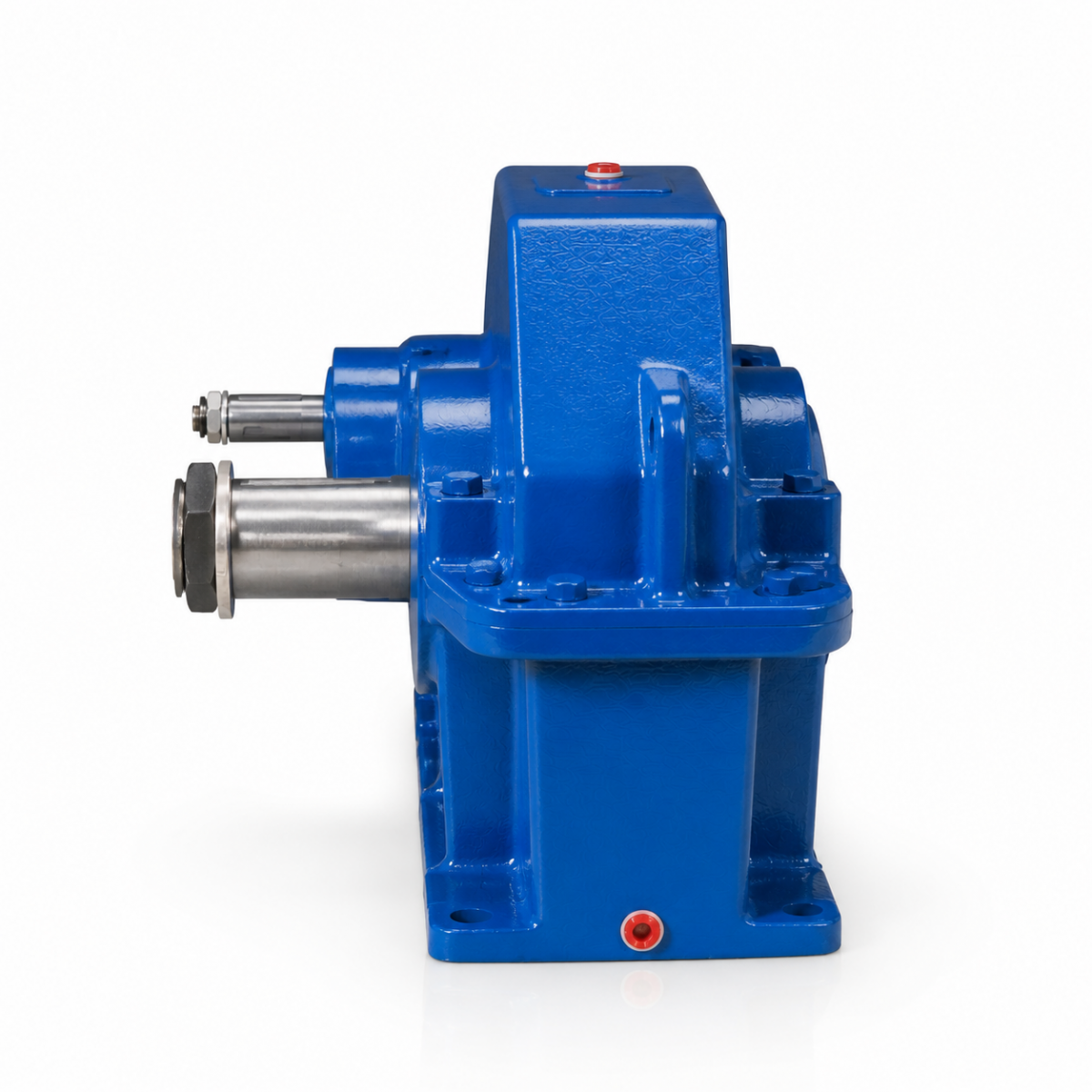

Редуктор цилиндрический двухступенчатый Ц2У-200-10-21 У2 (1Ц2У-200)
Редуктор Ц2У-200-10-21 У2 — тяжелый горизонтальный двухступенчатый цилиндрический редуктор общепромышленного назначения с межосевым расстоянием второй ступени 200 мм, номинальным передаточным числом i = 10 (фактическое 10.05) и схемой сборки 21 (быстроходный и тихоходный валы параллельны и выходят на одну сторону). Обеспечивает частоту вращения выходного вала около 145–150 об/мин (при 1500 об/мин на входе) при передаче номинального крутящего момента 2500 Н·м (пиковый пусковой момент до 5000 Н·м). Спроектирован для приводов ленточных конвейеров, норий, скребковых транспортеров, дозаторов, питателей и бетоносмесителей в непрерывном режиме S1 (24/7).
Официальные поставки от ТОО «Fortune PROM» со склада в Алматы. Оборудование полностью сертифицировано в соответствии с ТР ТС 010/2011 «О безопасности машин и оборудования». Отгрузка сопровождается полным пакетом бухгалтерских документов: счет на оплату, электронный счет-фактура (ЭСФ с НДС 16%), накладная СНТ/ЭНТ, заводской паспорт с отметкой ОТК и гарантийный талон на 12 месяцев.
Ключевые преимущества редуктора Ц2У-200-10-21 У2
Оптимальная частота ~150 об/мин при моменте 2500 Н·м
Передаточное число i=10 является стандартом для приводных барабанов конвейерных линий: редуктор снижает обороты двигателя с 1500 до 150 об/мин с минимальными динамическими потерями и пиковым моментом до 5000 Н·м.
Схема сборки 21 (параллельные валы в одну сторону)
Выход конического быстроходного вала (Ø30 мм) и цилиндрического тихоходного вала (Ø65 мм) на одну сторону облегчает установку электродвигателя и редуктора на общей раме без изгибающих перекосов.
Чугунный корпус СЧ20 (170 кг) и сталь 40Х
Литой разъемный корпус из серого чугуна СЧ20 по ГОСТ 1412-85 гарантирует вибростойкость и жесткость подшипниковых узлов. Зубчатые пары из стали 40Х с закалкой HRC 52–58 обеспечивают ресурс свыше 25 000 часов.
Счет с НДС 16% и отгрузка в день оплаты
Складской запас в Алматы. Полный безналичный расчет для предприятий Казахстана, оформление договора и счета за 15 минут, выписка ЭСФ, оперативная доставка во все регионы за 2–4 рабочих дня.
Технические характеристики редуктора Ц2У-200-10-21 У2 (ГОСТ 20373-94)
| Технический параметр | Значение параметра | Стандарт / Примечание |
|---|---|---|
| Тип редуктора и модель | Ц2У-200-10-21 У2 (1Ц2У-200-10-21) | Цилиндрический двухступенчатый |
| Межосевое расстояние тихоходной ступени (awт) | 200 мм | ГОСТ 20373-94 |
| Межосевое расстояние быстроходной ступени (awб) | 125 мм | ГОСТ 20373-94 |
| Номинальное передаточное число (i) | 10.0 (фактическое 10.05) | Двухступенчатая косозубая схема |
| Схема сборки (вариант расположения валов) | 21 (валы параллельны в одну сторону) | ГОСТ 20373-94 |
| Номинальный крутящий момент (Tном) | 2 500 Н·м | На выходном (тихоходном) валу |
| Максимальный кратковременный момент (Tmax) | 5 000 Н·м | При тяжелых пусковых перегрузках |
| Коэффициент полезного действия (КПД) | 0.97 (97%) | Минимальные потери на трение в зацеплении |
| Частота вращения быстроходного вала (входного) | до 1 500 об/мин (макс. 1 800 об/мин) | От стандартного электродвигателя |
| Частота вращения тихоходного вала (выходного) | ~145–150 об/мин (при n1 = 1450–1500 об/мин) | ~97–100 об/мин при n1 = 1000 об/мин |
| Допустимая радиальная консольная нагрузка Fr на выходной вал | 12 500 Н (12.5 кН) | В средней части посадочного конца |
| Допустимая радиальная консольная нагрузка на входной вал | 2 500 Н (2.5 кН) | ГОСТ 16162-93 |
| Конструкция конца входного (быстроходного) вала | Конический (К) со шпонкой, Ø 30 мм | ГОСТ 12081-72 |
| Конструкция конца выходного (тихоходного) вала | Цилиндрический (Ц) со шпонкой, Ø 65 мм (шпонка 18 мм) | ГОСТ 12080-72 / ГОСТ 23360-78 |
| Материал зубчатых передач и валов | Конструкционная легированная сталь 40Х / 40ХН | Термозакалка ТВЧ HRC 52–58 |
| Материал корпуса редуктора | Серый чугун СЧ20 (ГОСТ 1412-85) | Литой с горизонтальным разъемом |
| Направление вращения валов | Реверсивное (прямое и обратное) | Без ограничения направления |
| Тип системы смазки и объем масляной ванны | Картерная непроточная (ванна), объем 5.5 л | Масла И-Г-А-68, И-40А, ISO VG 220 |
| Масса редуктора без масла | 170 кг | Такелажные проушины для строповки |
| Режим работы и климатическое исполнение | S1 (непрерывный 24/7), У2 (-40°C ... +50°C) | ГОСТ 15150-69 / ГОСТ 183-74 |
| Назначенный ресурс работы передач и подшипников | не менее 25 000 часов при регламентном ТО | ГОСТ 16162-93 |
| Комплект поставки и закрывающие документы | Паспорт завода с ОТК, сертификат ТР ТС, ЭСФ с НДС 16% | Официальная гарантия 12 месяцев |
Сравнительная таблица типоразмеров цилиндрических двухступенчатых редукторов серии Ц2У
| Типоразмер | awт, мм | awб, мм | Ном. момент Tном, Н·м | Передаточные числа i | Рад. нагрузка Fr, Н | Масса, кг | Склад / Статус |
|---|---|---|---|---|---|---|---|
| Ц2У-100 | 100 | 63 | 315 | 8 ... 40 | 4 500 | 22 | В наличии |
| Ц2У-125 | 125 | 80 | 630 | 8 ... 40 | 6 300 | 45 | В наличии |
| Ц2У-160 | 160 | 100 | 1 250 | 8 ... 40 | 9 000 | 95 | В наличии |
| Ц2У-200 (Текущий, i=10, сб. 21) | 200 | 125 | 2 500 | 10.0 (до 150 об/мин) | 12 500 | 170 | В НАЛИЧИИ (ТОП) |
| Ц2У-250 | 250 | 160 | 5 000 | 8 ... 40 | 18 000 | 310 | В наличии |
Часто задаваемые вопросы специалистов и отделов снабжения (FAQ)
1. Почему передаточное число i=10 является самым востребованным для конвейеров?
Передаточное число i=10 обеспечивает идеальное согласование оборотов типового асинхронного электродвигателя (1500 об/мин синхронная, ~1450 об/мин под нагрузкой) с технологической скоростью конвейерной ленты, выдавая на барабан ровно 145–150 об/мин. Это исключает необходимость дополнительных клиноременных или цепных ступеней редукции.
2. Каковы условия оплаты с НДС 16% и выписка закрывающих документов?
ТОО «Fortune PROM» работает с предприятиями Казахстана по безналичному расчету с обязательным выделением ставки НДС 16%. Предоставляется полный пакет бухгалтерских документов: официальный счет, электронный счет-фактура (ЭСФ), накладная СНТ/ЭНТ, паспорт завода с отметкой ОТК и официальная гарантия 12 месяцев.
3. Какое редукторное масло необходимо заливать и какой объем картера?
Объем картера редуктора Ц2У-200 составляет 5.5 литров. Рекомендуются редукторные масла И-Г-А-68, И-Г-А-100 (И-40А, И-50А по ГОСТ 20799-88) или минеральные масла вязкостью ISO VG 150/220 (Shell Omala S2 G 220, Mobilgear 600 XP 220, Лукойл Стилфлекс 220). Первая замена выполняется после 100 часов обкатки, плановые замены — каждые 2500–3000 часов работы или ежегодно.
4. В чем преимущество схемы сборки 21?
В схеме сборки 21 входной быстроходный вал и выходной тихоходный вал расположены параллельно и направлены в одну сторону. Это позволяет скомпоновать приводной электродвигатель и рабочий механизм с одной стороны редуктора, экономя монтажное пространство цеха или технологической рамы.
5. Каковы диаметры и посадочные размеры валов редуктора Ц2У-200-10-21?

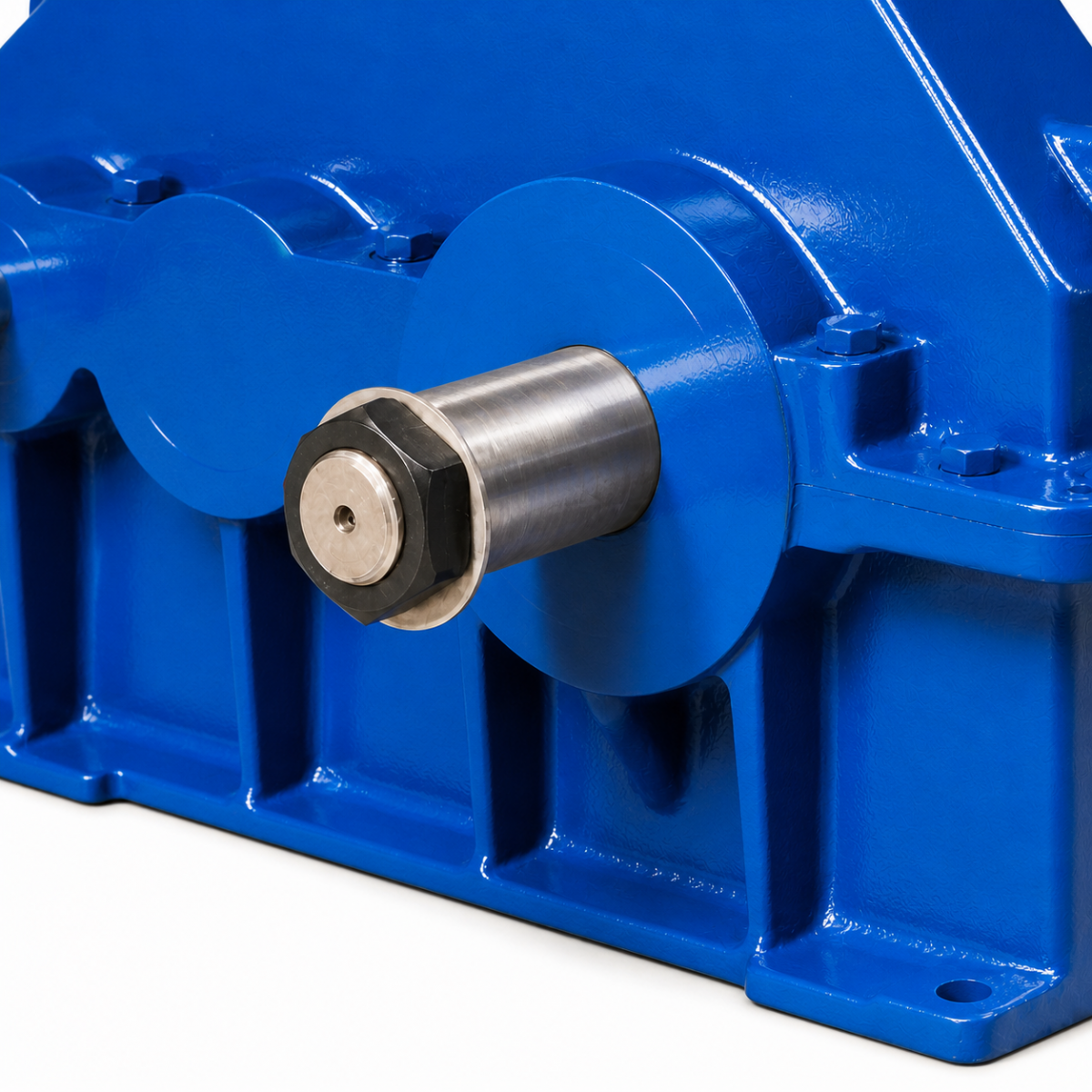

Входной (быстроходный) вал имеет конический посадочный конец (К) наружным диаметром Ø 30 мм по ГОСТ 12081-72. Выходной (тихоходный) вал выполнен с цилиндрическим концом (Ц) диаметром Ø 65 мм (посадка по шпонке шириной 18 мм по ГОСТ 23360-78) для прямого соединения с муфтами серии МЗ или зубчатыми звездочками.
6. Каковы сроки и условия доставки редуктора по Казахстану?
Редукторы Ц2У-200-10-21 У2 находятся в наличии на складе в Алматы (возможен самовывоз в день оплаты). Доставка в Астану, Караганду, Шымкент, Актобе, Павлодар, Усть-Каменогорск, Атырау, Актау, Тараз и Костанай производится надежными транспортными компаниями (Jet Logistic, ABT, DPD, КИТ) за 2–4 рабочих дня с защитной деревянной обрешеткой.
Нужна консультация специалиста или расчет привода на базе редуктора Ц2У-200-10-21?
Отправьте параметры технологической линии (требуемый крутящий момент, обороты привода, схема сборки, условия эксплуатации) — наши специалисты выполнят подбор параметров оборудования и подготовят официальное коммерческое предложение со счетом на оплату с НДС 16% за 15 минут.
Технические характеристики
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный, 24/7) |
| Материал конструкции и корпуса | Высокопрочная конструкционная сталь / чугун СЧ20 |
| Напряжение питающей сети | 380 В (3 фазы, 50 Гц) |
| Срок службы / ресурс | Не менее 10–15 лет при регламентном ТО |
| Антикоррозийная защита | Двухслойная эпоксидно-полиуретановая эмаль |
| Сертификат соответствия | ТР ТС 010/2011 "О безопасности машин и оборудования" |
| Комплектация при поставке | Паспорт завода, руководство по эксплуатации, гарантийный талон, ЭСФ с НДС 16% |
| Условия эксплуатации | Промышленные цеха / открытые стройплощадки под навесом |
| Тип привода / механизма | Электромеханический / гидравлический |
| Тип установки и монтажа | Стационарный рамный / напольный жесткий монтаж |
| Фактическое передаточное число | 10.05 |
| Страна производитель | Казахстан / Россия |
| Межосевое расстояние тихоходной ступени (awт), мм | 200 |
| Межосевое расстояние быстроходной ступени (awб), мм | 125 |
| Номинальный крутящий момент на выходном валу (Tном), Н·м | 2500 |
| Тип | Редуктор |
| Максимальный кратковременный крутящий момент (Tmax), Н·м | 5000 |
| Частота вращения входного вала, об/мин | до 1500 (макс. 1800) |
| Степень защиты IP | IP54 / IP55 (пыле-влагозащищенное исполнение) |
| Допускаемая консольная нагрузка на входной вал, Н | 2500 |
| Допускаемая консольная нагрузка на выходной вал, Н | 12500 |
| Состояние | Новое |
| Гарантийный срок | 12 месяцев (1 год с момента ввода в эксплуатацию) |
| Объем заливаемого масла, л | 5.5 |
| Рекомендуемая марка масла | И-Г-А-68, И-Г-А-100 (И-40А, И-50А ГОСТ 20799-88), ТСп-14гип, ИРП-150 |
| Вариант схемы сборки (ГОСТ 20373-94) | 21 |
| Исполнение конца входного вала | Конический (К) |
| Применение | Приводы ленточных и скребковых конвейеров, норий, элеваторов, дробилок, смесителей, питателей и общепромышленного оборудования |
| Исполнение конца выходного вала | Цилиндрический (Ц) |
| Тип редуктора | Цилиндрический двухступенчатый горизонтальный |
| Диапазон рабочих температур, °C | от -40°C до +50°C |
| Направление вращения валов | Реверсивное (вращение в обе стороны) |
| Тип системы смазки | Картерная непроточная (масляная ванна с окунанием зубчатых колес) |
| Серия | Ц2У |
| Масса без масла, кг | 170 |
| Материал зубчатых передач и валов | Легированная сталь 40Х / 40ХН ГОСТ 4543-71 с цементацией и термообработкой |
| Твердость рабочих поверхностей зубьев | 52...58 HRC |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ 20373-94, ГОСТ 16162-93, ТУ 2-056-224-81, ГОСТ / ТР ТС 010/2011 / ISO 9001 |
| Тип привода | Механический (электромеханический) |
| Тип передачи | Цилиндрическая зубчатая с эвольвентным зацеплением |
| Назначенный ресурс работы, часов | не менее 25 000 часов |
| Климатическое исполнение и категория размещения | У2 по ГОСТ 15150-69 |
| Серия / Марка | Ц2У-200 (1Ц2У-200) |
| Номинальное передаточное число | 10 |
| Материал корпуса | Высокопрочный серый чугун СЧ20 (ГОСТ 1412-85) |
| КПД редуктора, % | 97% |
| Вид зубчатой пары | Косозубая цилиндрическая эвольвентная пара |
| Климатическое исполнение | У2 / УХЛ4 (-40°C ... +40°C по ГОСТ 15150-69) |
