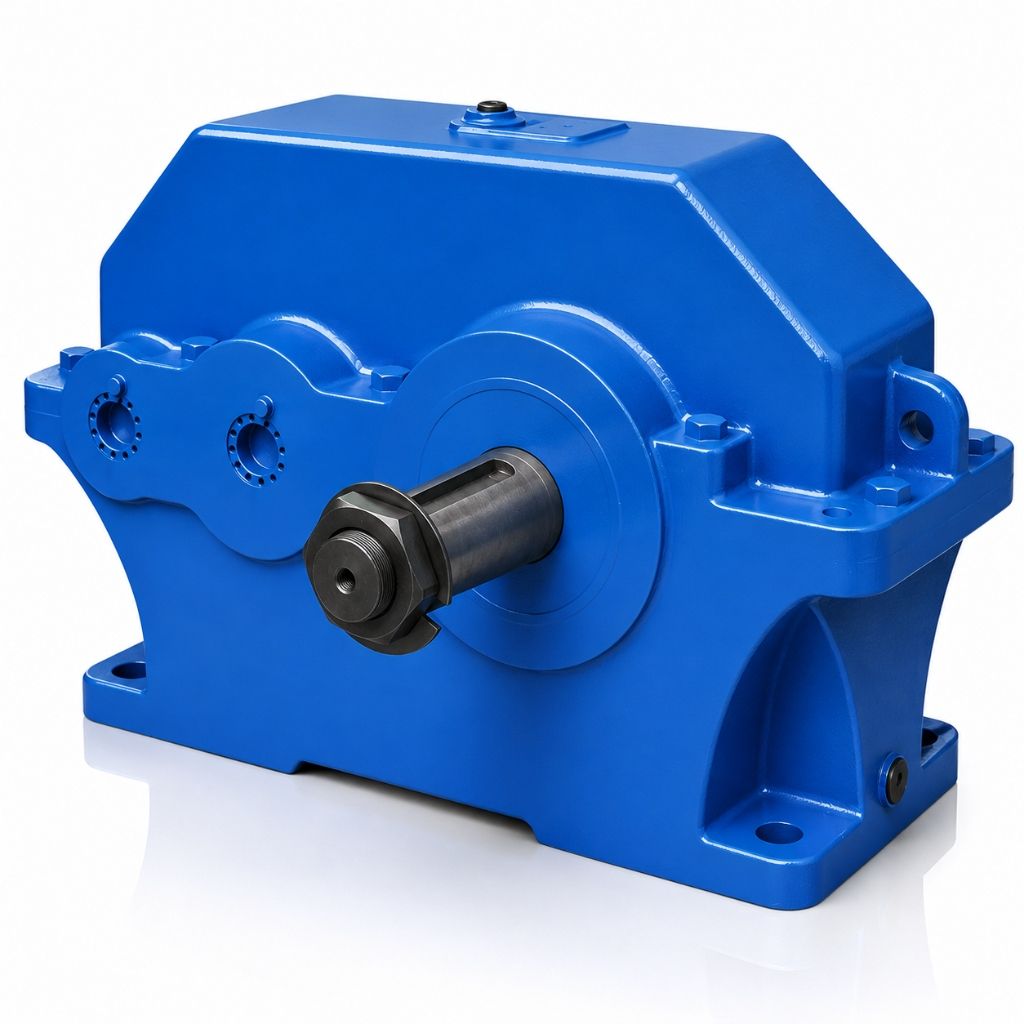

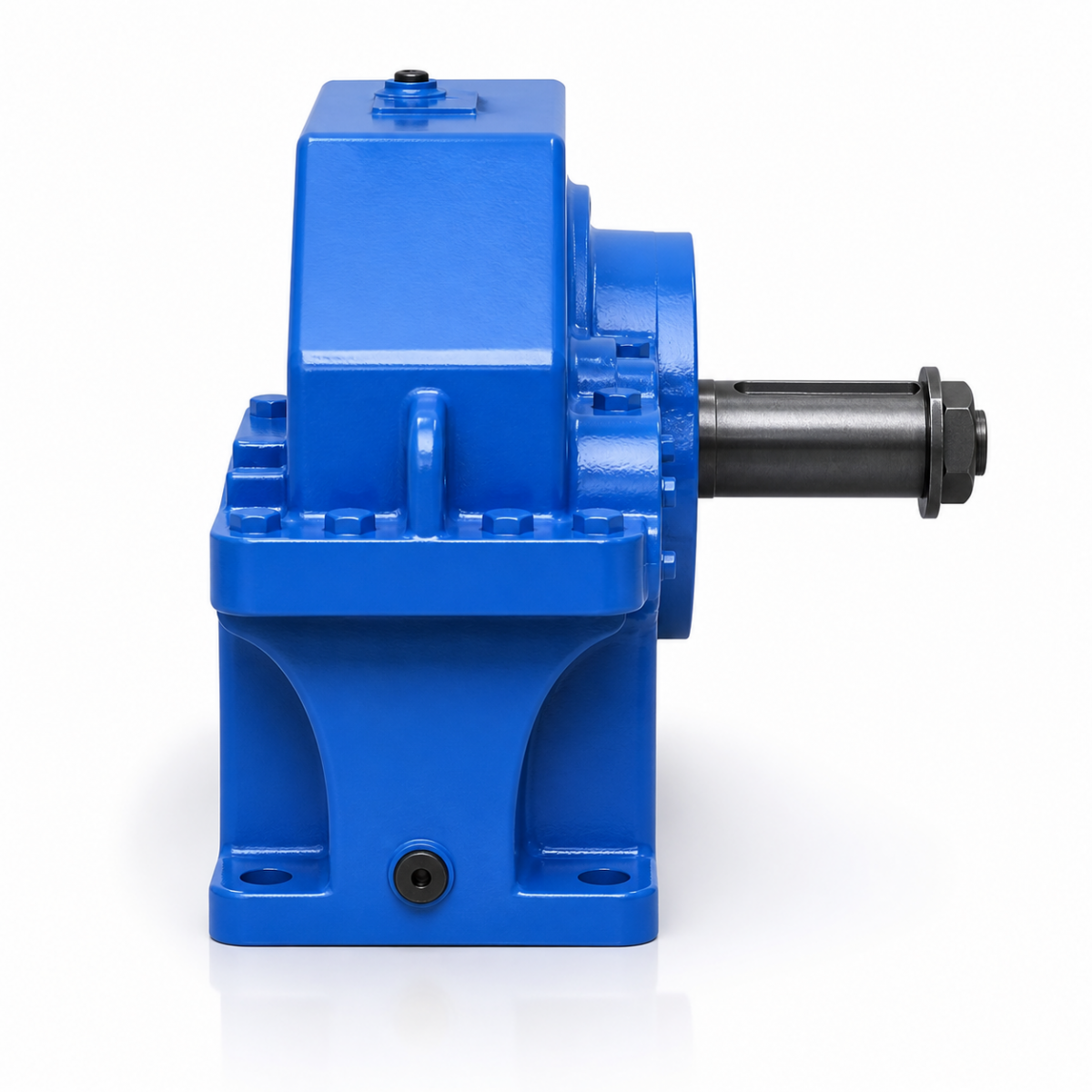

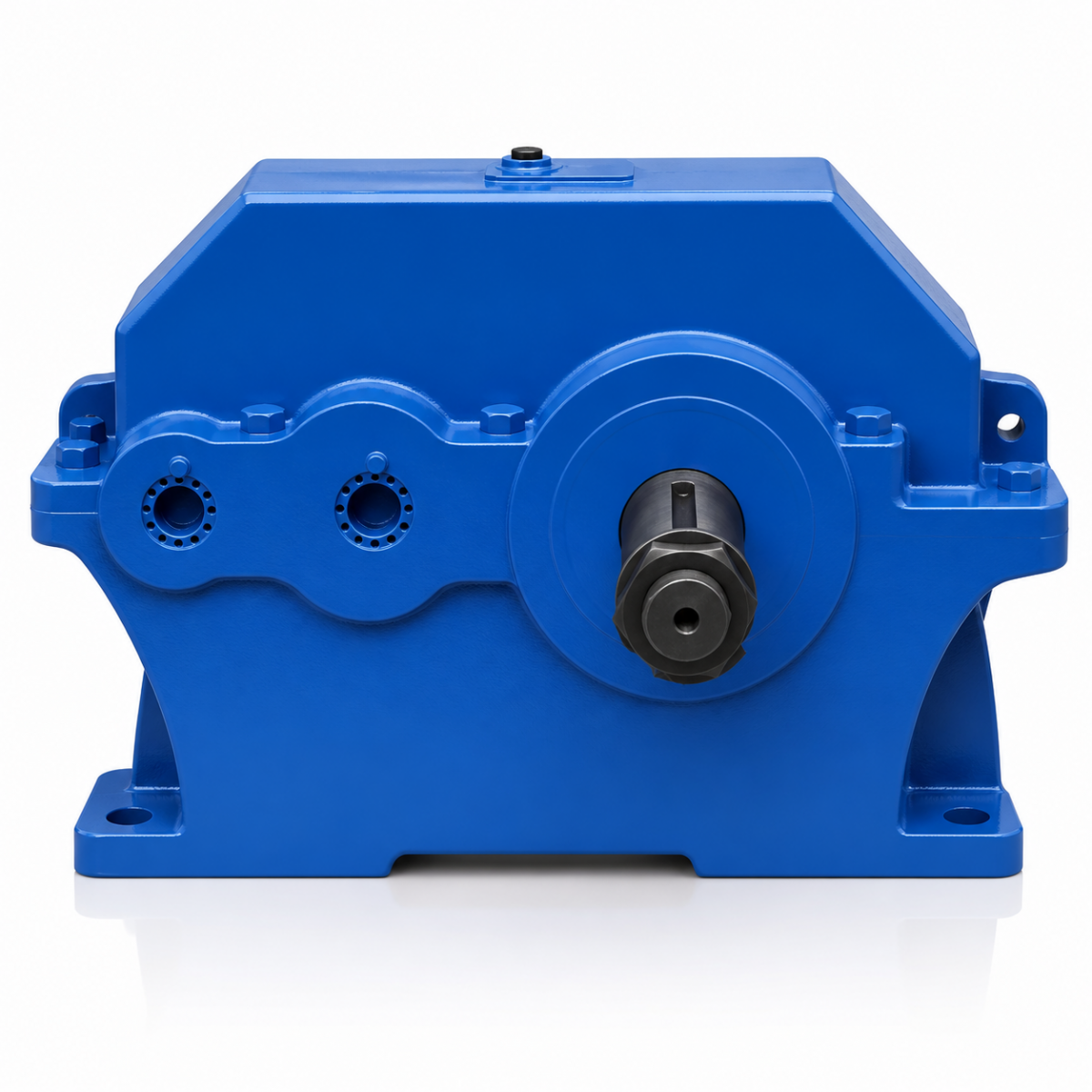

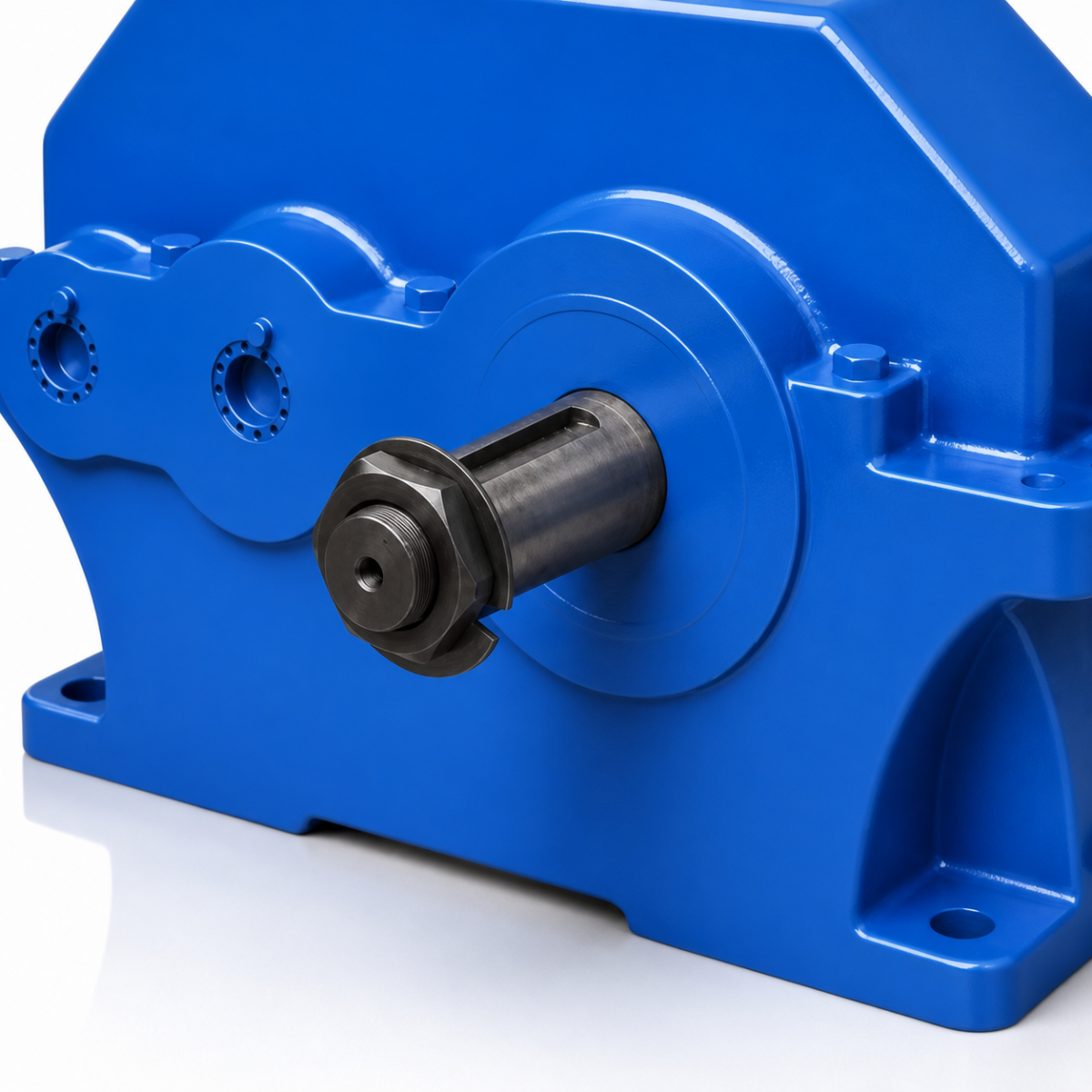

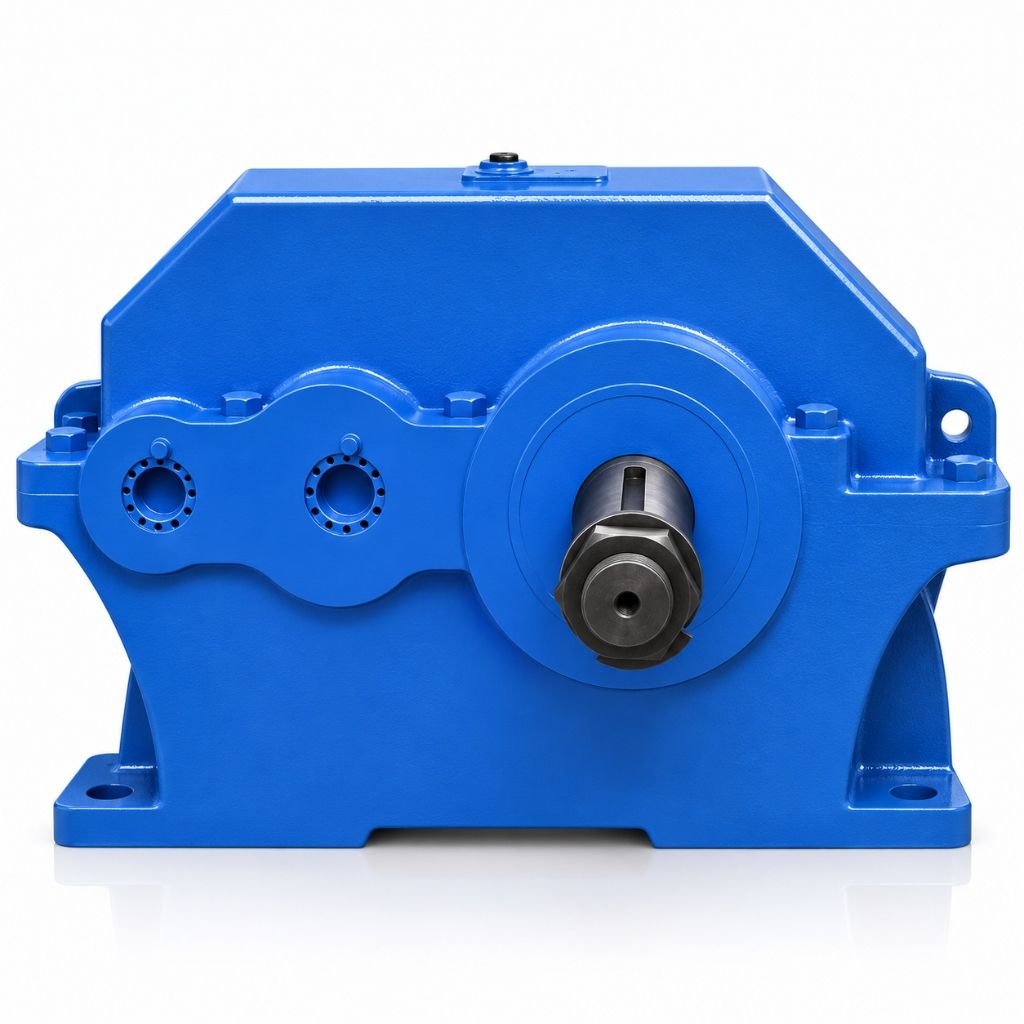

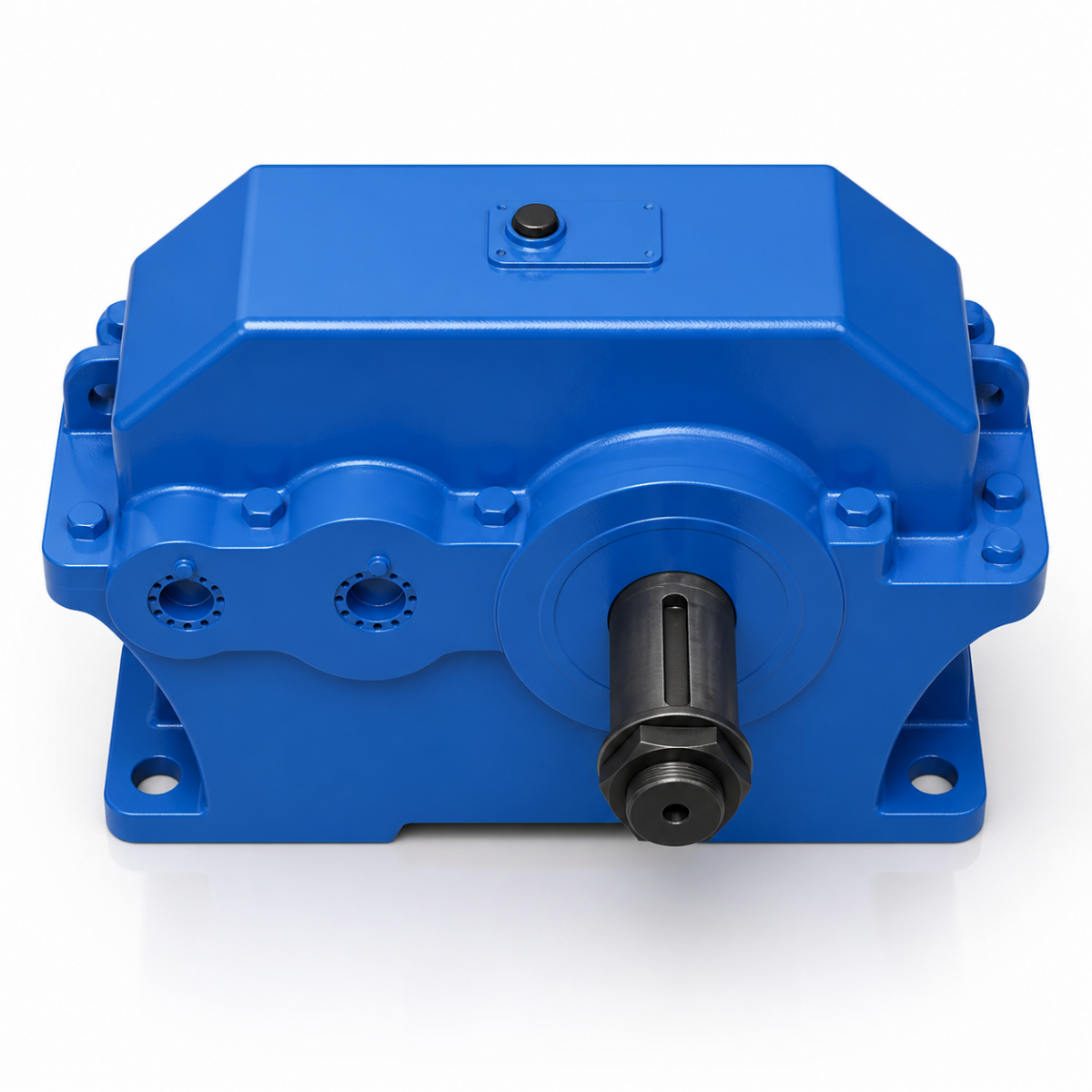

Редуктор цилиндрический двухступенчатый Ц2У-200-16-21 У2 (1Ц2У-200)
Редуктор Ц2У-200-16-21 У2 — тяжелый двухступенчатый цилиндрический горизонтальный редуктор общепромышленного назначения с межосевым расстоянием 200 мм, номинальным передаточным числом i = 16 (фактическое 15.89) и схемой сборки 21 (параллельные выходные концы быстроходного и тихоходного валов). Разработан для непрерывного изменения крутящего момента и частоты вращения в приводах тяжелых ленточных конвейеров, скребковых транспортеров, ковшовых элеваторов (норий), питателей, бетоносмесителей и горно-обогатительного оборудования в тяжелом промышленном режиме S1 (24/7).
Официальные поставки от ТОО «Fortune PROM» со склада в Алматы. Оборудование полностью сертифицировано по регламентам ТР ТС 010/2011 «О безопасности машин и оборудования». Отгрузка сопровождается полным комплектом закрывающих документов: официальный счет на оплату, электронный счет-фактура (ЭСФ с НДС 16%), накладная, паспорт завода с отметкой ОТК и гарантийный талон 12 месяцев.
Ключевые преимущества редуктора Ц2У-200-16-21 У2
Крутящий момент 2500 Н·м (пик до 5000 Н·м)
Зубчатые передачи и валы изготовлены из легированной конструкционной стали 40Х/40ХН с объемной закалкой и цементацией до твердости 52–58 HRC, обеспечивая двукратный запас прочности при пиковых пусковых перегрузках.
Высокий КПД 97% и косозубый профиль
Косозубое эвольвентное зацепление быстроходной и тихоходной ступеней гарантирует плавное безударное вхождение в контакт, пониженный уровень вибраций и минимальные потери мощности при реверсивном вращении валов.
Разъемный чугунный корпус СЧ20 (170 кг)
Монолитное чугунное литье с разъемом по горизонтальной плоскости валов обеспечивает превосходное вибропоглощение, высокую жесткость посадочных мест подшипников и максимальное удобство регламентного ТО без демонтажа рамы.
Счет с НДС 16% и отгрузка в день оплаты
Прямой складской запас в Алматы. Работаем по безналичному расчету со всеми предприятиями Казахстана: выставление официального счета и КП за 15 минут, выписка ЭСФ, доставка транспортными компаниями за 2–4 дня.
Технические характеристики редуктора Ц2У-200-16-21 У2 (ГОСТ 20373-94)
| Технический параметр | Значение параметра | Стандарт / Примечание |
|---|---|---|
| Тип редуктора и модель | Ц2У-200-16-21 У2 (1Ц2У-200-16-21) | Цилиндрический двухступенчатый |
| Межосевое расстояние тихоходной ступени (awт) | 200 мм | ГОСТ 20373-94 |
| Межосевое расстояние быстроходной ступени (awб) | 125 мм | ГОСТ 20373-94 |
| Номинальное передаточное число (i) | 16.0 (фактическое 15.89) | Двухступенчатая схема редукции |
| Схема сборки (вариант расположения валов) | 21 (параллельные концы валов) | ГОСТ 20373-94 |
| Номинальный крутящий момент (Tном) | 2 500 Н·м | На выходном (тихоходном) валу |
| Максимальный кратковременный момент (Tmax) | 5 000 Н·м | При пуске с тяжелой нагрузкой |
| Коэффициент полезного действия (КПД) | 0.97 (97%) | Минимальные потери на трение |
| Частота вращения быстроходного вала (входного) | до 1 500 об/мин (макс. 1 800 об/мин) | От электродвигателя 1000/1500 об/мин |
| Частота вращения тихоходного вала (выходного) | ~91–94 об/мин (при n1 = 1450–1500 об/мин) | Соответствует i = 15.89 |
| Допустимая радиальная консольная нагрузка Fr на выходной вал | 12 500 Н (12.5 кН) | В средней части посадочного конца |
| Допустимая радиальная нагрузка на входной вал | 2 500 Н (2.5 кН) | ГОСТ 16162-93 |
| Исполнение конца входного (быстроходного) вала | Конический (К) со шпонкой, Ø 30 мм | ГОСТ 12081-72 |
| Исполнение конца выходного (тихоходного) вала | Цилиндрический (Ц) со шпонкой, Ø 65 мм (шпонка 18 мм) | ГОСТ 12080-72 |
| Материал зубчатых передач и вал-шестерен | Легированная сталь 40Х / 40ХН (ГОСТ 4543-71) | Цементация, закалка HRC 52–58 |
| Материал корпуса редуктора | Серый чугун СЧ20 (ГОСТ 1412-85) | Литой с горизонтальным разъемом |
| Направление вращения валов | Реверсивное (прямое и обратное) | Без ограничения направления |
| Тип системы смазки и объем масла | Картерная непроточная (ванна), объем 5.5 л | И-Г-А-68, И-40А, И-50А, ISO VG 220 |
| Масса редуктора без масла | 170 кг | Удобные проушины для строповки |
| Режим работы и климатическое исполнение | S1 (непрерывный 24/7), У2 (-40°C ... +50°C) | ГОСТ 15150-69 / ГОСТ 183-74 |
| Назначенный ресурс работы редуктора | не менее 25 000 часов при регламентном ТО | Ресурс зубчатых передач и подшипников |
| Комплект поставки и закрывающие документы | Паспорт завода, сертификат ТР ТС, ЭСФ с НДС 16% | Официальная гарантия 12 месяцев |
Сравнительная таблица типоразмеров цилиндрических двухступенчатых редукторов серии Ц2У
| Типоразмер | awт, мм | awб, мм | Ном. момент Tном, Н·м | Передаточные числа i | Рад. нагрузка Fr, Н | Масса, кг | Склад / Статус |
|---|---|---|---|---|---|---|---|
| Ц2У-100 | 100 | 63 | 315 | 8 ... 40 | 4 500 | 22 | В наличии |
| Ц2У-125 | 125 | 80 | 630 | 8 ... 40 | 6 300 | 45 | В наличии |
| Ц2У-160 | 160 | 100 | 1 250 | 8 ... 40 | 9 000 | 95 | В наличии |
| Ц2У-200 (Текущий) | 200 | 125 | 2 500 | 8 ... 40 (i=16) | 12 500 | 170 | В НАЛИЧИИ (ТОП) |
| Ц2У-250 | 250 | 160 | 5 000 | 8 ... 40 | 18 000 | 310 | В наличии |
Часто задаваемые вопросы специалистов и отделов снабжения (FAQ)
1. Что означает маркировка «Ц2У-200-16-21 У2»?
Маркировка расшифровывается в строгом соответствии с ГОСТ 20373-94: Ц2У — цилиндрический двухступенчатый универсальный редуктор с косозубыми передачами; 200 — межосевое расстояние второй (тихоходной) ступени в миллиметрах; 16 — номинальное передаточное число; 21 — вариант схемы сборки (параллельные входной и выходной валы с выходом на одну рабочую сторону); У2 — климатическое исполнение для умеренного климата на открытом воздухе под навесом при температурах от -40°C до +50°C.
2. Каковы условия оплаты с НДС 16% и какие закрывающие документы выставляются?
ТОО «Fortune PROM» работает по безналичному расчету с выделенной ставкой НДС 16%. Для юридических лиц формируются: официальный договор поставки, электронный счет-фактура (ЭСФ), электронный акт/накладная (ЭНТ), паспорт завода с отметкой ОТК о заводских испытаниях, сертификат ЕАС ТР ТС 010/2011 и гарантийный талон на 12 месяцев.
3. Какое редукторное масло необходимо заливать и какой объем картера?
В редуктор Ц2У-200 заливается 5.5 литров редукторного масла. Применяются индустриальные редукторные масла И-Г-А-68, И-Г-А-100 (И-40А, И-50А по ГОСТ 20799-88) либо современные импортные минеральные масла ISO VG 150/220 (Shell Omala S2 G 220, Mobilgear 600 XP 220, Лукойл Стилфлекс). Первая замена выполняется через 100 часов обкатки, плановая замена — каждые 2000–3000 часов работы или не реже 1 раза в год.
4. Допускается ли реверсивная работа (вращение валов в обе стороны)?
Да. Цилиндрический редуктор Ц2У-200 рассчитан на реверсивную работу при прямой и обратной нагрузке. Направление вращения входного и выходного валов противоположное (для двухступенчатой цилиндрической передачи). При реверсивном режиме допустимый крутящий момент снижается на 20% в соответствии с техническими требованиями ГОСТ 16162-93.
5. Каковы диаметры концов валов и способы присоединения?
Входной (быстроходный) вал имеет конический конец (К) с наружным диаметром Ø 30 мм и резьбой на конце для посадки полумуфты или шкива. Выходной (тихоходный) вал выполнен цилиндрическим (Ц) диаметром Ø 65 мм (посадка по шпонке шириной 18 мм по ГОСТ 23360-78) для прямого соединения с приводным валом конвейера через муфту МЗ или цепную передачу.
6. Каковы условия и сроки доставки редуктора по Казахстану?
Редукторы Ц2У-200-16-21 У2 находятся в наличии на складе в Алматы (самовывоз возможен в день оплаты). Доставка в Астану, Караганду, Шымкент, Актобе, Павлодар, Усть-Каменогорск, Атырау, Актау и Тараз осуществляется транспортными компаниями (ABT, КИТ, DPD, Jet Logistic) за 2–4 рабочих дня с жесткой обрешеткой груза.
Нужна консультация специалиста или расчет привода на базе редуктора Ц2У-200?
Отправьте параметры технологической линии (требуемый крутящий момент, обороты привода, схема сборки, условия эксплуатации) — наши специалисты выполнят подбор параметров оборудования и подготовят официальное коммерческое предложение со счетом на оплату с НДС 16% за 15 минут.
Технические характеристики
| Передаточное число (i) | 16.0 |
| Гарантия | 12 месяцев |
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный, 24/7) |
| Материал конструкции и корпуса | Высокопрочная конструкционная сталь / чугун СЧ20 |
| Напряжение питающей сети | 380 В (3 фазы, 50 Гц) |
| Срок службы / ресурс | Не менее 10–15 лет при регламентном ТО |
| Антикоррозийная защита | Двухслойная эпоксидно-полиуретановая эмаль |
| Сертификат соответствия | ТР ТС 010/2011 "О безопасности машин и оборудования" |
| Комплектация при поставке | Паспорт завода, руководство по эксплуатации, гарантийный талон, ЭСФ с НДС 16% |
| Условия эксплуатации | Промышленные цеха / открытые стройплощадки под навесом |
| Тип привода / механизма | Электромеханический / гидравлический |
| Тип установки и монтажа | Стационарный рамный / напольный жесткий монтаж |
| Номинальный крутящий момент, Н·м | 2500 Н·м |
| Масса, кг | 170 кг |
| Типоразмер (Aw), мм | 200 мм |
| Схема сборки | 21 по ГОСТ 20373-94 |
| Фактическое передаточное число | 15.89 |
| Производитель | Fortune |
| Страна производитель | Казахстан / Россия |
| Межосевое расстояние тихоходной ступени (awт), мм | 200 |
| Межосевое расстояние быстроходной ступени (awб), мм | 125 |
| Номинальный крутящий момент на выходном валу (Tном), Н·м | 2500 |
| Тип | Редуктор |
| Максимальный кратковременный крутящий момент (Tmax), Н·м | 5000 |
| Частота вращения входного вала, об/мин | до 1500 (макс. 1800) |
| Степень защиты IP | IP54 / IP55 (пыле-влагозащищенное исполнение) |
| Допускаемая консольная нагрузка на входной вал, Н | 2500 |
| Допускаемая консольная нагрузка на выходной вал, Н | 12500 |
| Состояние | Новое |
| Гарантийный срок | 12 месяцев (1 год с момента ввода в эксплуатацию) |
| Объем заливаемого масла, л | 5.5 |
| Рекомендуемая марка масла | И-Г-А-68, И-Г-А-100 (И-40А, И-50А ГОСТ 20799-88), ТСп-14гип, ИРП-150 |
| Вариант схемы сборки (ГОСТ 20373-94) | 21 |
| Исполнение конца входного вала | Конический (К) |
| Применение | Приводы ленточных и скребковых конвейеров, норий, элеваторов, дробилок, смесителей, питателей и общепромышленного оборудования |
| Исполнение конца выходного вала | Цилиндрический (Ц) |
| Тип редуктора | Цилиндрический двухступенчатый |
| Диапазон рабочих температур, °C | от -40°C до +50°C |
| Направление вращения валов | Реверсивное (вращение в обе стороны) |
| Тип системы смазки | Картерная непроточная (масляная ванна с окунанием зубчатых колес) |
| Серия | Ц2У |
| Масса без масла, кг | 170 |
| Материал зубчатых передач и валов | Легированная сталь 40Х / 40ХН ГОСТ 4543-71 с цементацией и термообработкой |
| Твердость рабочих поверхностей зубьев | 52...58 HRC |
| Стандарт изготовления (ГОСТ/ТУ) | ГОСТ 20373-94, ГОСТ 16162-93, ТУ 2-056-224-81, ГОСТ / ТР ТС 010/2011 / ISO 9001 |
| Тип привода | Механический (электромеханический) |
| Тип передачи | Цилиндрическая зубчатая с эвольвентным зацеплением |
| Назначенный ресурс работы, часов | не менее 25 000 часов |
| Климатическое исполнение и категория размещения | У2 по ГОСТ 15150-69 |
| Серия / Марка | Ц2У-200 (1Ц2У-200) |
| Номинальное передаточное число | 16 |
| Материал корпуса | Высокопрочный серый чугун СЧ20 (ГОСТ 1412-85) |
| КПД редуктора, % | 97% |
| Вид зубчатой пары | Косозубая цилиндрическая эвольвентная пара |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
