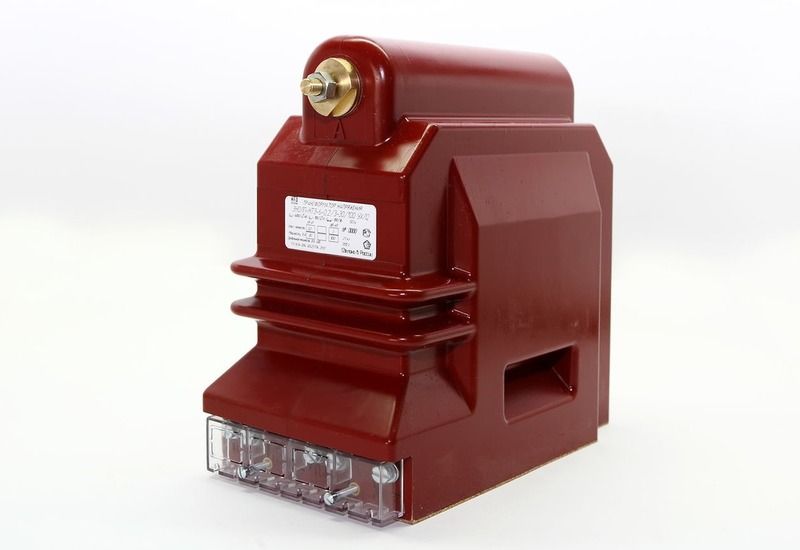

Трансформатор напряжения ЗНОЛ-НТЗ-10 УХЛ2

Класс напряжения по ГОСТ 1516.3, кВ: 10

Наибольшее рабочее напряжение, кВ: 12

Номинальное напряжение первичной обмотки, кВ: 10/Ö3

Номинальное напряжение основной вторичной обмотки, В: 100/√3

Номинальное напряжение дополнительной вторичной обмотки, В: 100/3

Номинальные классы точности основной вторичной обмотки: 0,2; 0,5; 1; 3

Номинальная мощность основной вторичной обмотки, ВА

в классах точности:

• 0,2: 10, 15, 25, 30
• 0,5: 30, 50, 75
• 1: 50, 75, 100, 150, 200
• 3: 150, 200

Номинальный класс точности дополнительной вторичной обмотки: 3; 3Р

Номинальная мощность дополнительной вторичной обмотки, ВА: 100

Предельная мощность трансформатора вне класса точности, ВА: 400

Номинальная частота*, Гц: 50

Группа соединения обмоток: 1/1/1-0-0
