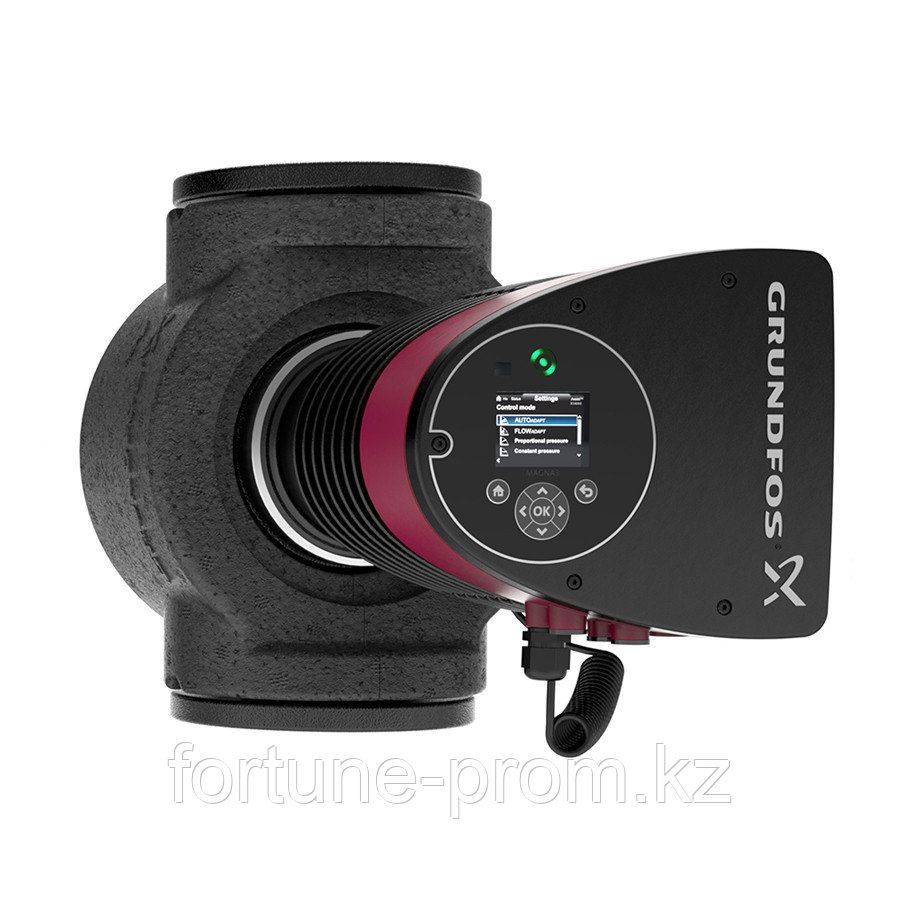

Циркуляционные насосы GRUNDFOS MAGNA3

Главная
Насосное оборудование
Циркуляционные насосы GRUNDFOS MAGNA3

Оставить отзыв

Нет на складе

Есть в наличии

Вариант:

0,00 тг

1 000,00 тг

− +

Быстрый заказ

Способы доставки

Самовывоз
Доставка нашей компанией
Транспортные службы

Способы оплаты

Наличный
Безналичный расчет

Описание

Насосы Grundfos MAGNA составляют широкую линейку малых, средних и больших циркуляционных насосов. Насосы Магна оснащены оборудованием связи и двигателями с электронным регулированием скорости вращения, постоянными магнитами и компактными статорами.

Насос MAGNA является современной моделью семейства высококачественных циркуляционных насосов компании Grundfos.

Режим AUTOADAPT, в насосах серии MAGNA, позволяет избежать сложных настроек насоса.

Насос способен автоматически проанализировать систему отопления, и найти наилучший режим работы и адаптироваться под требуемые изменения. В результате достигается баланс между максимальным комфортом и минимальным уровнем потребления энергии. При этом насосы MAGNA не требуют постоянного тех. обслуживания, имеет долгий срок службы, низкий уровень шума. Насосы снабжены ИК системой связи и могут поддерживать внешнее управление и контроль через модули расширения.

Применение

Циркуляционные насосы Grundfos MAGNA предназначены для циркуляции жидкости в следующих системах:

Системы отопления;
Системы охлаждения и кондиционирования воздуха;
Системы горячего водоснабжения.

Кроме того, данная серия насосов может применяться в следующих системах:

Теплонасосные системы, использующие теплоту грунта;
Системы отопления на солнечной энергии.

Возможности

Режим AUTOADAPT
Режим FLOWADAPT и функция FLOWLIMIT
Регулирование по пропорциональному давлению
Регулирование по постоянному давлению
Регулирование по постоянной температуре
Режим эксплуатации в соответствии с постоянной характеристикой
Режим эксплуатации в соответствии с минимальной или максимальной характеристикой
Автоматический ночной режим
Отсутствие необходимости во внешней защите электродвигателя
Теплоизоляционные кожухи для одинарных насосов, предназначенных к монтажу в системах обогрева, поставляются в комплекте с насосом.
Широкий температурный диапазон перекачиваемой жидкости.

Преимущества

Низкое энергопотребление. Насосы соответствуют требованиям EuP 2015 (MAGNA3)
Функция AUTOADAPT обеспечивает энергосбережение
Встроенный датчик перепада давления и датчик температуры
Простота подбора и установки
Отсутствие необходимости в техническом обслуживании и долгий срок службы
Расширенный интерфейс пользователя с дисплеем TFT (MAGNA3)
Панель управления с интуитивно понятными кнопками, выполненными из высококачественного силикона (MAGNA3)
Журнал истории работы (MAGNA3)
Легкая оптимизация системы
Счётчик тепловой энергии (MAGNA3)
Функция работы с несколькими насосами
Внешнее управление и контроль, обеспечиваемые через модули расширения.
Весь ассортимент доступен с максимальным давлением в системе 16 бар (PN 16).

Технические характеристики

– Подача: до 70 м3/ч
– Напор: до 18 м
– Температура перекачиваемой жидкости: от -10°C до +110°C
– Максимальное рабочее давление: 16 бар

Рабочий диапазон

Параметр	MAGNA3 (N) Одинарные насосы	MAGNA3 D Сдвоенные насосы
Максимальный расход, Q	78,5 м₃/ч	150 м₃/ч
Максимальный напор, H	18 метров
Максимальное давление в гидросистеме	1,6 МПа (16 бар)
Температура жидкости	от -10 до +110 °C

Размеры и вес

Схема размеров Grundfos серия MAGNA3

Тип насоса	Размеры [мм]														Вес [кг]
Тип насоса	L1	L5	L6	B1	B2	B4	B6	B7	H1	H2	H3	H4	D1	G [дюйм]	Вес [кг]
MAGNA3 25-40 (N)	180	158	190	58	111	69	90	113	54	185	239	71	25	1 1/2	4.8
MAGNA3 25-60 (N)	180	158	190	58	111	69	90	113	54	185	239	71	25	1 1/2	4.8
MAGNA3 25-80 (N)	180	158	190	58	111	69	90	113	54	185	239	71	25	1 1/2	4.8
MAGNA3 25-100 (N)	180	158	190	58	111	69	90	113	54	185	239	71	25	1 1/2	4.8
MAGNA3 25-120 (N)	180	158	190	58	111	69	90	113	54	185	239	71	25	1 1/2	4.8
MAGNA3 32-40 (N)	180	158	190	58	111	69	90	113	54	185	239	71	32	2	4.8
MAGNA3 32-60 (N)	180	158	190	58	111	69	90	113	54	185	239	71	32	2	4.8
MAGNA3 32-80 (N)	180	158	190	58	111	69	90	113	54	185	239	71	32	2	4.8
MAGNA3 32-100 (N)	180	158	190	58	111	69	90	113	54	185	239	71	32	2	4.8

Схема размеров Grundfos серия MAGNA3 D

Тип насоса	Размеры [мм]													Вес [кг]
Тип насоса	L1	L5	L7	B1	B3	B4	B5	H1	H2	H3	D1	G [дюйм]	M3 [дюйм]	Вес [кг]
MAGNA3 D 32-40	180	158	35	58	400	179	221	54	185	239	32	2	1/4	13.2
MAGNA3 D 32-60	180	158	35	58	400	179	221	54	185	239	32	2	1/4	13.2
MAGNA3 D 32-80	180	158	35	58	400	179	221	54	185	239	32	2	1/4	13.2
MAGNA3 D 32-100	180	158	35	58	400	179	221	54	185	239	32	2	1/4	13.2

Схема размеров Grundfos серия MAGNA3 F

Тип насоса	Размеры [мм]																	Вес [кг]
Тип насоса	L1	L5	L6	B1	B2	B4	B6	B7	H1	H2	H3	H4	D1	D2	D3	D4	D5	Вес [кг]
MAGNA3 32-40 F (N)	220	158	220	58	111	69	100	110	65	185	250	82	32	76	90/100	140	14/19	7.8
MAGNA3 32-60 F (N)	220	158	220	58	111	69	100	110	65	185	250	82	32	76	90/100	140	14/19	7.8
MAGNA3 32-80 F (N)	220	158	220	58	111	69	100	110	65	185	250	82	32	76	90/100	140	14/19	7.8
MAGNA3 32-100 F (N)	220	158	220	58	111	69	100	110	65	185	250	82	32	76	90/100	140	14/19	7.8
MAGNA3 40-40 F (N)	220	158	220	58	111	69	105	105	65	199	264	83	40	84	100/110	150	14/19	9.8
MAGNA3 40-60 F (N)	220	158	220	58	111	69	105	105	65	199	264	83	40	84	100/110	150	14/19	9.9

Тип насоса	Размеры [мм]																Вес [кг]
Тип насоса	L1	L5	B1	B2	B4	B6	B7	H1	H2	H3	H4	D1	D2	D3	D4	D5	Вес [кг]
MAGNA3 32-120 F (N)	220	204	84	164	73	106	116	65	301	366	86	32	76	90/100	140	14/19	15
MAGNA3 40-80 F (N)	220	204	84	164	73	106	128	65	304	369	83	40	84	100/110	150	14/19	15,9
MAGNA3 40-100 F (N)	220	204	84	164	73	106	128	65	304	369	83	40	84	100/110	150	14/19	15,9
MAGNA3 40-120 F (N)	250	204	84	164	73	106	128	65	304	369	83	40	84	100/110	150	14/19	15,5
MAGNA3 40-150 F (N)	250	204	84	164	73	106	128	65	304	369	83	40	84	100/110	150	14/19	15,5
MAGNA3 40-180 F (N)	250	204	84	164	73	106	128	65	304	369	83	40	84	100/110	150	14/19	15,5
MAGNA3 50-40 F (N)	240	204	84	164	73	127	127	71	304	374	97	50	102	110/125	165	14/19	17
MAGNA3 50-60 F (N)	240	204	84	164	73	127	127	71	304	374	97	50	102	110/125	165	14/19	17
MAGNA3 50-80 F (N)	240	204	84	164	73	127	127	71	304	374	97	50	102	110/125	165	14/19	17
MAGNA3 50-100 F (N)	280	204	84	164	73	127	127	72	304	376	97	50	102	110/125	165	14/19	17,6
MAGNA3 50-120 F (N)	280	204	84	164	73	127	127	72	304	376	97	50	102	110/125	165	14/19	17,6
MAGNA3 50-150 F (N)	280	204	84	164	73	127	127	72	304	376	97	50	102	110/125	165	14/19	18,3
MAGNA3 50-180 F (N)	280	204	84	164	73	127	127	72	304	376	97	50	102	110/125	165	14/19	18,3
MAGNA3 65-40 F (N)	340	204	84	164	73	133	133	74	312	386	94	65	119	130/145	185	14/19	20,2
MAGNA3 65-60 F (N)	340	204	84	164	73	133	133	74	312	386	94	65	119	130/145	185	14/19	20,2
MAGNA3 65-80 F (N)	340	204	84	164	73	133	133	74	312	386	94	65	119	130/145	185	14/19	21,0
MAGNA3 65-100 F (N)	340	204	84	164	73	133	133	74	312	386	94	65	119	130/145	185	14/19	21,0
MAGNA3 65-120 F (N)	340	204	84	164	73	133	133	74	312	386	94	65	119	130/145	185	14/19	21,0
MAGNA3 65-150 F (N)	340	204	84	164	73	133	133	74	312	386	94	65	119	130/145	185	14/19	24,0
MAGNA3 80-40 F	360	204	84	164	73	163	163	96	318	413	115	80	128	150/160	200	19	25,8
MAGNA3 80-60 F	360	204	84	164	73	163	163	96	318	413	115	80	128	150/160	200	19	25,8
MAGNA3 80-80 F	360	204	84	164	73	163	163	96	318	413	115	80	128	150/160	200	19	28,0
MAGNA3 80-100 F	360	204	84	164	73	163	163	96	318	413	115	80	128	150/160	200	19	28,8
MAGNA3 80-120 F	360	204	84	164	73	163	163	96	318	413	115	80	128	150/160	200	19	28,8

MAGNA3 100-40 F	450	204	84	164	73	178	178	103	330	433	120	100	160	170	220	19	32,3
MAGNA3 100-60 F	450	204	84	164	73	178	178	103	330	433	120	100	160	170	220	19	32,3
MAGNA3 100-80 F	450	204	84	164	73	178	178	103	330	433	120	100	160	170	220	19	33,1
MAGNA3 100-100 F	450	204	84	164	73	178	178	103	330	433	120	100	160	170	220	19	33,1
MAGNA3 100-120 F	450	204	84	164	73	178	178	103	330	433	120	100	160	170	220	19	33,1

Схема размеров Grundfos серия MAGNA3 D F (сдвоенные)

Тип насоса	Размеры [мм]																						Вес [кг]
Тип насоса	L1	L2	L3	L4	L5	L7	B1	B3	B4	B5	B6	B7	H1	H2	H3	D1	D2	D3	D4	D5	M	M3 Rp	Вес [кг]
MAGNA3 D 32-40 F	220	73	120	85	158	35	58	400	179	221	130	260	69	185	254	32	76	90/100	140	14/19	12	1/4	15,6
MAGNA3 D 32-60 F	220	73	120	85	158	35	58	400	179	221	130	260	69	185	254	32	76	90/100	140	14/19	12	1/4	15,6
MAGNA3 D 32-80 F	220	73	120	85	158	35	58	400	179	221	130	260	69	185	254	32	76	90/100	140	14/19	12	1/4	15,6
MAGNA3 D 32-100 F	220	73	120	85	158	35	58	400	179	221	130	260	69	185	254	32	76	90/100	140	14/19	12	1/4	15,6
MAGNA3 D 40-40 F	220	53	140	60	158	15	58	452	211	241	130	260	76	199	275	40	84	100/110	150	14/19	12	1/4	19,9
MAGNA3 D 40-60 F	220	53	140	60	158	15	58	452	211	241	130	260	76	199	275	40	84	100/110	150	14/19	12	1/4	19,9

MAGNA3 D 32-120 F	220	97	90	50	204	50	84	502	210	294	130	260	68	300	368	32	76	90/100	140	14/19	12	1/4	30,0
MAGNA3 D 40-80 F	220	53	140	60	204	15	84	502	210	294	130	260	76	303	379	40	84	100/110	150	14/19	12	1/4	32,6
MAGNA3 D 40-100 F	220	53	140	60	204	15	84	502	210	294	130	260	76	303	379	40	84	100/110	150	14/19	12	1/4	32,6
MAGNA3 D 50-40 F	240	48	160	45	204	45	84	515	221	294	130	260	75	304	379	50	102	110/125	165	14/19	12	1/4	33,0
MAGNA3 D 50-60 F	240	48	160	45	204	45	84	515	221	294	130	260	75	304	379	50	102	110/125	165	14/19	12	1/4	33,0
MAGNA3 D 50-80 F	240	48	160	45	204	45	84	515	221	294	130	260	75	304	379	50	102	110/125	165	14/19	12	1/4	33,0

Тип насоса	Размеры [мм]																					Вес [кг]
Тип насоса	L1	L2	L3	L4	L5	B1	B3	B4	B5	B6	B7	H1	H2	H3	D1	D2	D3	D4	D5	M	M3 Rp	Вес [кг]
MAGNA3 D 40-120 F	250	58	155	75	204	84	512	220	294	130	260	69	303	372	40	84	100/110	150	14/19	12	1/4	31,7
MAGNA3 D 40-150 F	250	58	155	75	204	84	512	220	294	130	260	69	303	372	40	84	100/110	150	14/19	12	1/4	31,7
MAGNA3 D 40-180 F	250	58	155	75	204	84	512	220	294	130	260	69	303	372	40	84	100/110	150	14/19	12	1/4	31,7
MAGNA3 D 50-100 F	280	175	75	75	204	84	517	223	294	130	260	75	304	379	50	102	110/125	165	14/19	12	1/4	33,3
MAGNA3 D 50-120 F	280	175	75	75	204	84	517	223	294	130	260	75	304	379	50	102	110/125	165	14/19	12	1/4	33,3
MAGNA3 D 50-150 F	280	175	75	75	204	84	517	223	294	130	260	75	304	379	50	102	110/125	165	14/19	12	1/4	34,7
MAGNA3 D 50-180 F	280	175	75	75	204	84	517	223	294	130	260	75	304	379	50	102	110/125	165	14/19	12	1/4	34,7
MAGNA3 D 65-40 F	340	218	92	92	204	84	522	228	294	130	260	77	312	389	65	119	130/145	185	14/19	12	1/4	36,9
MAGNA3 D 65-60 F	340	218	92	92	204	84	522	228	294	130	260	77	312	389	65	119	130/145	185	14/19	12	1/4	36,9
MAGNA3 D 65-80 F	340	218	92	92	204	84	522	228	294	130	260	77	312	389	65	119	130/145	185	14/19	12	1/4	38,7
MAGNA3 D 65-100 F	340	218	92	92	204	84	522	228	294	130	260	77	312	389	65	119	130/145	185	14/19	12	1/4	38,7
MAGNA3 D 65-120 F	340	218	92	92	204	84	522	228	294	130	260	77	312	389	65	119	130/145	185	14/19	12	1/4	38,7
MAGNA3 D 65-150 F	340	218	92	92	204	84	522	228	294	130	260	77	312	389	65	119	130/145	185	14/19	12	1/4	44,6

MAGNA3 D 80-40 F	360	218	102	102	204	84	538	244	294	130	260	97	318	415	80	128	150/160	200	19	12	1/4	45,8
MAGNA3 D 80-60 F	360	218	102	102	204	84	538	244	294	130	260	97	318	415	80	128	150/160	200	19	12	1/4	45,8
MAGNA3 D 80-80 F	360	218	102	102	204	84	538	244	294	130	260	97	318	415	80	128	150/160	200	19	12	1/4	45,8
MAGNA3 D 80-100 F	360	218	102	102	204	84	538	244	294	130	260	97	318	415	80	128	150/160	200	19	12	1/4	51,6
MAGNA3 D 80-120 F	360	218	102	102	204	84	538	244	294	130	260	97	318	415	80	128	150/160	200	19	12	1/4	51,6
MAGNA3 D 100-40 F	450	243	147	147	204	84	551	252	299	135	270	103	330	434	100	160	170	220	19	12	1/4	58,8
MAGNA3 D 100-60 F	450	243	147	147	204	84	551	252	299	135	270	103	330	434	100	160	170	220	19	12	1/4	58,8
MAGNA3 D 100-80 F	450	243	147	147	204	84	551	252	299	135	270	103	330	434	100	160	170	220	19	12	1/4	60,4
MAGNA3 D 100-100 F	450	243	147	147	204	84	551	252	299	135	270	103	330	434	100	160	170	220	19	12	1/4	60,4
MAGNA3 D 100-120 F	450	243	147	147	204	84	551	252	299	135	270	103	330	434	100	160	170	220	19	12	1/4	60,4
