ГОСТ 12375-70 / ISO 9001 • В НАЛИЧИИ НА СКЛАДЕ В АЛМАТЫ • С НДС 16% • ГАРАНТИЯ 24 МЕС

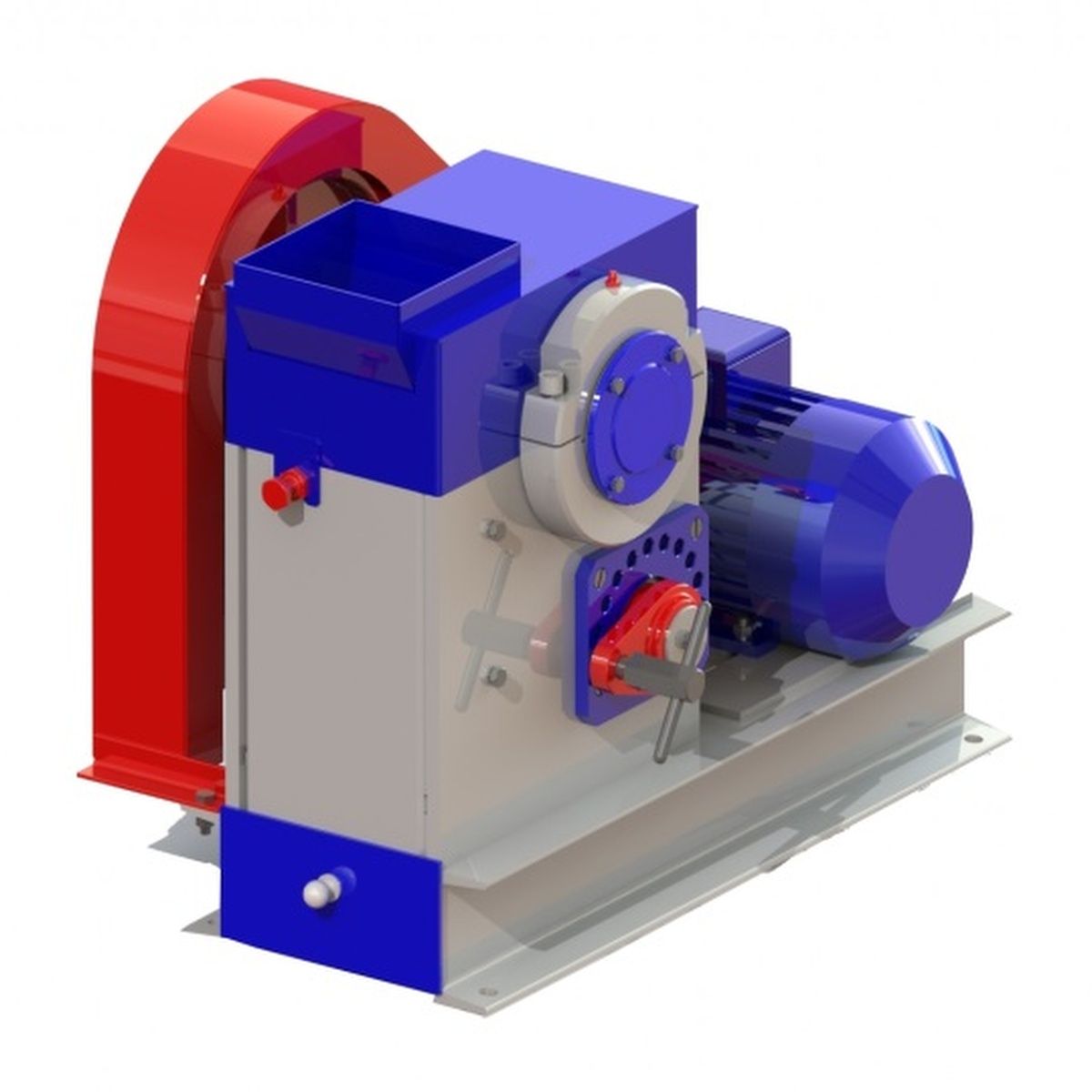

Дробилка щековая ДЩ 80х150 лабораторная со сложным движением подвижной щеки спроектирована для высокоэффективного первичного и вторичного дробления сухих горных пород, минеральных руд, ферросплавов, базальта, гранита, кварцита, клинкера, огнеупоров, шлаков, бетона, кирпича и стекла с пределом прочности на сжатие до 250 МПа и твердостью до 8 единиц по шкале Мооса. Применяется в аналитических и заводских лабораториях горно-обогатительных комбинатов (ГОК), металлургических производств, геологических партий, научно-исследовательских институтов (НИИ) и дорожно-строительных лабораторий Республики Казахстан для быстрой и представительной пробоподготовки перед дальнейшим истиранием.
Брони из стали 110Г13Л
Подвижная и неподвижная дробящие плиты (щеки) отлиты из износостойкой высокомарганцевой стали 110Г13Л (сталь Гадфильда). В процессе ударного дробления материал плит испытывает наклеп, увеличивая поверхностную твердость до 500–600 HB.
Сложное качание щеки
Кинематика сложного движения совмещает мощное циклическое раздавливание в верхней части камеры с интенсивным истиранием в нижней зоне разгрузки. Это исключает зависание кусков и гарантирует однородный гранулометрический состав.
Бесступенчатая щель 1–10 мм
Винтовой упорный механизм с надежной контргайкой позволяет плавно и точно выставлять выходной зазор от 1.0 до 10.0 мм. Оператор может за 30 секунд настроить требуемую крупность готовой фракции без разборки дробилки.
Усиленная станина и маховик
Массивная сварная станина из толстолистовой конструкционной стали и сбалансированный чугунный маховик-шкив гасят динамические вибрации при дроблении сверхтвердых пород, защищая лабораторный стол и подшипниковые узлы.
Технические характеристики лабораторной дробилки ДЩ 80х150
| Параметр / Характеристика | Паспортное значение | Стандарт / Примечание |
|---|---|---|
| Модель дробилки | ДЩ 80х150 | Лабораторная щековая со сложным движением щеки |
| Размер загрузочного отверстия (приемного окна) | 80 × 150 мм | Ширина × Длина камеры дробления |
| Максимальный размер куска питания на входе | до 70 мм | Не более 85% ширины приемного окна |
| Диапазон регулировки разгрузочной щели | от 1.0 до 10.0 мм | Бесступенчатая винтовая регулировка |
| Эксплуатационная производительность | 150 – 450 кг/час | Зависит от твердости породы и ширины щели |
| Материал дробящих плит (броней) | Сталь 110Г13Л (ГОСТ 977-88) | Высокомарганцевая сталь Гадфильда |
| Твердость перерабатываемых материалов | до 8 единиц по Моосу | Предел прочности на сжатие до 250 МПа |

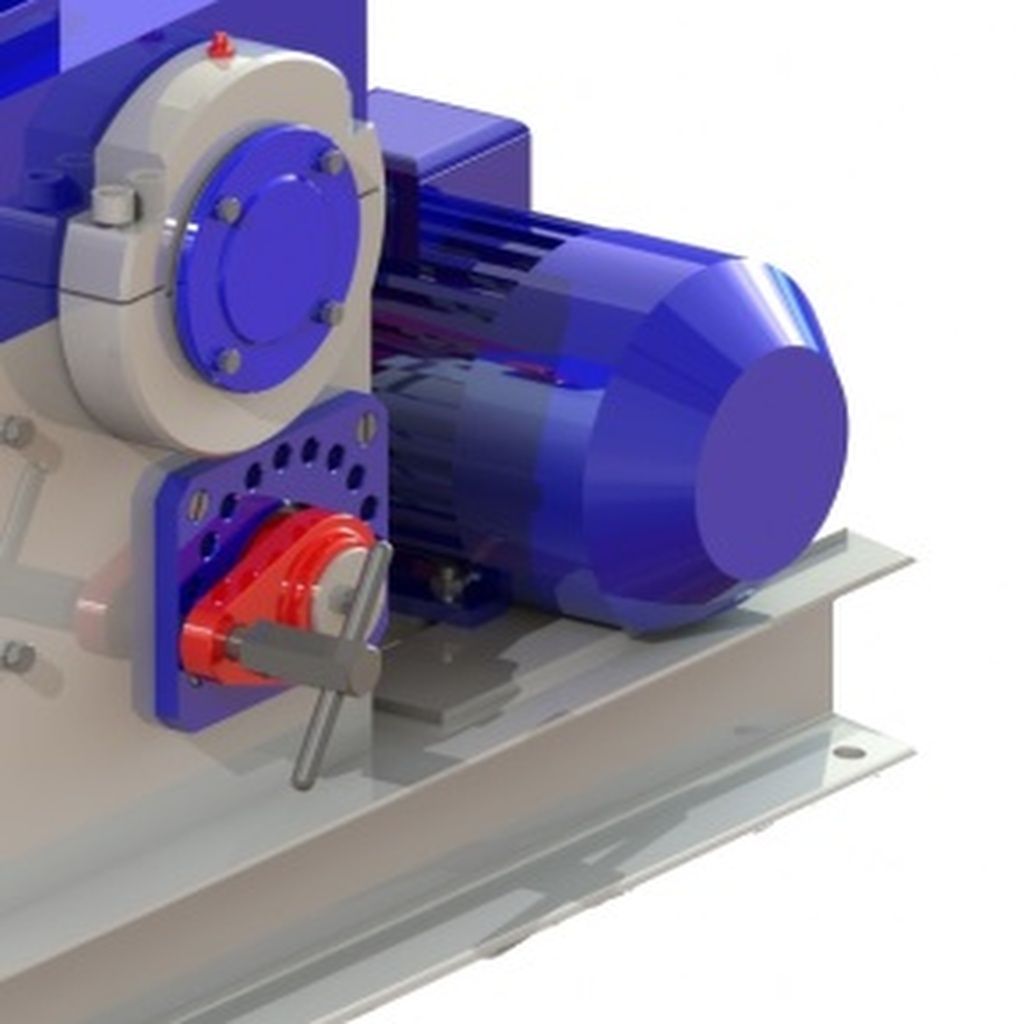

| Мощность приводного электродвигателя | 1.5 кВт (1500 об/мин) | Трехфазный асинхронный мотор АИР, IP54 |
| Напряжение питающей сети | 380 В / 50 Гц (опция 220 В) | Возможно подключение через частотный инвертор |
| Частота качания подвижной щеки | 330 качаний / мин | Оптимальная частота эксцентрикового вала |
| Тип привода | Клиноременная передача (профиль А) | Защита двигателя при заклинивании проскальзыванием |
| Габаритные размеры (Д × Ш × В) | 680 × 480 × 620 мм | Компактный монтаж на лабораторный постамент/стол |
| Масса установки в сборе | 135 кг | Виброустойчивая жесткая конструкция |
| Соответствие стандартам | ГОСТ 12375-70, ТР ТС 010/2011 | Сертификат Таможенного Союза ЕАЭС |
| Гарантийный срок | 24 месяца | Официальная гарантия ТОО «Fortune PROM» |
Гранулометрический состав готового продукта (выход фракций по ситам)
| Ширина щели на выходе | Фракция 0 – 1.0 мм | Фракция 1.0 – 2.5 мм | Фракция 2.5 – 5.0 мм | Фракция свыше 5.0 мм |
|---|---|---|---|---|
| Щель 1.0 мм (тонкое дробление) | 55 % | 32 % | 13 % | 0 % (куски крупнее 2.5 мм отсутствуют) |
| Щель 3.0 мм (средне-мелкое) | 35 % | 42 % | 19 % | 4 % |
| Щель 5.0 мм (стандартное) | 24 % | 31 % | 37 % | 8 % |
| Щель 10.0 мм (первичное крупное) | 14 % | 20 % | 34 % | 32 % (максимум до 10-12 мм) |
Применимость и производительность по типам перерабатываемых материалов
| Группа материалов | Примеры сырья | Твердость (Моос) | Производительность ДЩ 80х150 |
|---|---|---|---|
| Высокотвёрдые породы | Кварциты, гранит, базальт, корунды, кремнистые сланцы | 7.0 – 8.0 | 150 – 250 кг/час |
| Металлические руды и сплавы | Железная руда, хромиты, медный колчедан, ферросплавы | 5.5 – 7.0 | 200 – 350 кг/час |
| Среднетвёрдые минералы | Известняк, доломит, полевой шпат, цементный клинкер | 4.0 – 6.0 | 280 – 420 кг/час |
| Строительные и вторичные материалы | Бетон, кирпич, строительный лом, огнеупорный шамот, стекло, шлаки | 3.0 – 5.5 | 350 – 450 кг/час |
Часто задаваемые вопросы по лабораторной щековой дробилке ДЩ 80х150
1. В чем преимущество кинематики сложного качания щеки перед простым?
При сложном движении подвижная щека совершает замкнутое эллиптическое движение: верхняя кромка перемещается вперед-назад, эффективно раскалывая куски до 70 мм, а нижняя движется вниз-вперед, интенсивно истирая продукт до минимальной фракции 1–10 мм и принудительно выталкивая его из зоны дробления. Это обеспечивает на 25–35% более высокую удельную производительность по сравнению с дробилками с простым качанием.
2. Как регулируется зазор выходной разгрузочной щели?

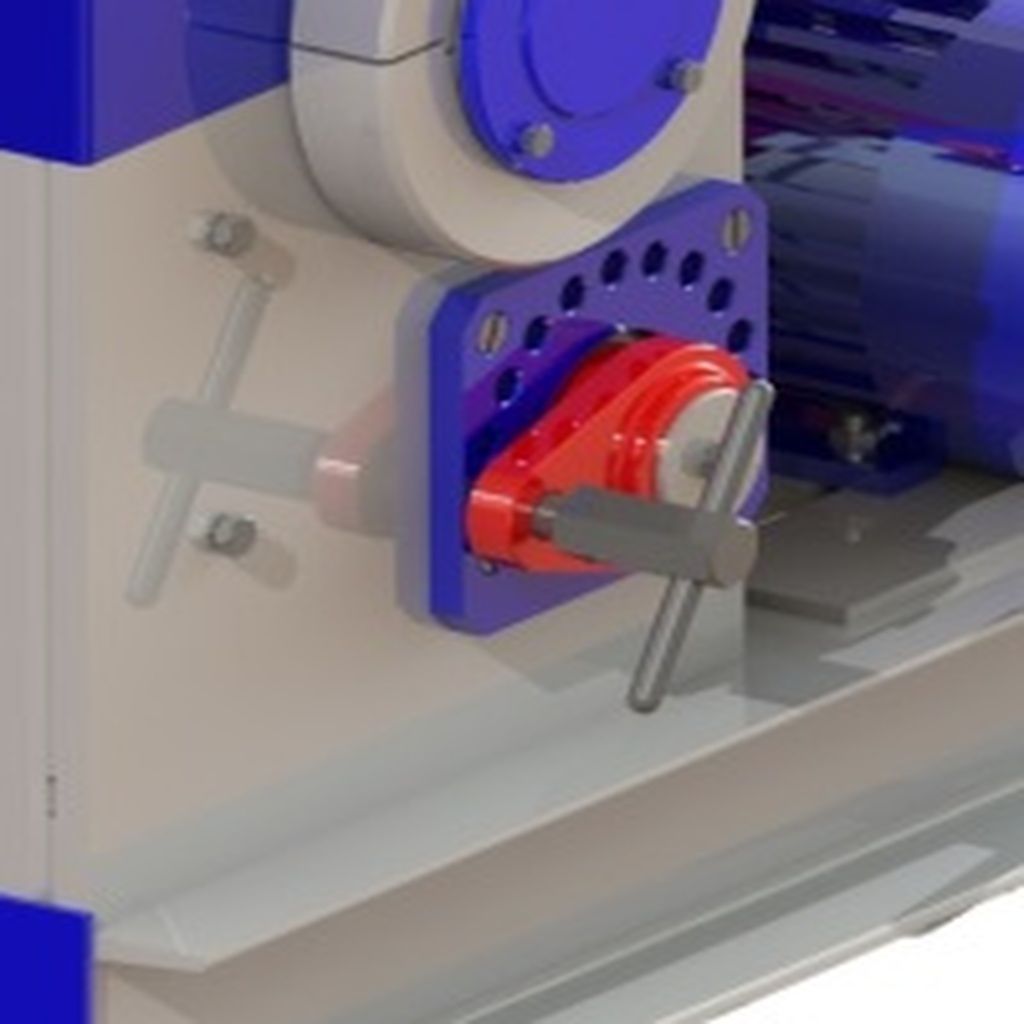

Регулировка производится механическим упорным винтом на тыльной стороне дробилки. Оператор ослабляет контргайку и поворотом регулировочного винта перемещает распорную плиту, приближая или отдаляя подвижную щеку в диапазоне от 1.0 до 10.0 мм. Для точного контроля зазора используется шаблонный щуп или штангенциркуль. После настройки зазор намертво фиксируется контргайкой.
3. Всегда ли есть в наличии сменные брони (дробящие щеки)?
Да, ТОО «Fortune PROM» на постоянной основе поддерживает на складе в Алматы оригинальные сменные комплекты подвижных и неподвижных дробящих плит из стали 110Г13Л, а также распорные плиты, эксцентриковые валы, подшипниковые узлы и ремни клиновые. Вы можете заказать запасные брони одновременно с дробилкой либо в любой момент эксплуатации с экспресс-доставкой по Казахстану.
4. Возможно ли подключение дробилки к бытовой сети 220 Вольт?
Штатная комплектация оснащена трехфазным электродвигателем 1.5 кВт (380 В, 50 Гц) для обеспечения максимального пускового момента при работе с крепкими породами. При необходимости эксплуатации в лаборатории без трехфазного ввода 380 В мы комплектуем дробилку частотным преобразователем (инвертором) 220 В -> 3×220 В с плавным пуском и защитой от перегрузки, либо однофазным двигателем 1.5 кВт 220 В.
5. Как оформить покупку с НДС 16%, получить документы и организовать доставку по Казахстану?
ТОО «Fortune PROM» работает с горнорудными, металлургическими, геологическими и строительными предприятиями Казахстана по безналичному расчету. Мы выставляем официальный счёт на оплату с НДС 16%, оформляем договор поставки, выписываем электронный счет-фактуру (ЭСФ) и накладные. Предоставляется официальный заводской паспорт изделия, сертификат соответствия ГОСТ/ЕАЭС и гарантийный талон на 24 месяца. Самовывоз со склада в Алматы или доставка транспортными компаниями (Jet Logistic, АБТ Транс, DPD) в города Астана, Караганда, Шымкент, Актобе, Усть-Каменогорск, Павлодар, Костанай, Атырау, Актау за 1–3 рабочих дня.
Закажите щековую дробилку ДЩ 80х150 со склада в Алматы
В наличии на складе в Алматы по цене 2 450 000 ₸ с НДС 16%. Паспорт ГОСТ 12375-70, гарантия 24 месяца, брони 110Г13Л, оперативная доставка по всем регионам Республики Казахстан.
Технические характеристики
| Тип дробилки | Щековая лабораторная (со сложным качанием щеки) |
| Размер загрузочного отверстия (приемного окна) | 80 x 150 мм |
| Максимальный размер куска питания на входе | до 70 мм |
| Диапазон регулировки разгрузочной щели | от 1.0 до 10.0 мм (бесступенчатая) |
| Частота вращения эксцентрикового вала | 330 качаний/мин |
| Материал дробящих плит (броней) | Высокомарганцевая сталь 110Г13Л |
| Твердость дробимых материалов по Моосу | до 8 единиц по Моосу (руды, базальт, гранит, кварц, ферросплавы) |
| Способ регулировки разгрузочной щели | Винтовой упорный механизм с фиксирующей контргайкой |
| Габаритные размеры (Д х Ш х В) | 680 x 480 x 620 мм |
| Масса установки | 135 кг |
| Соответствие стандартам | ГОСТ 12375-70, ТР ТС 010/2011, ISO 9001 |
| Гарантия | 24 месяца |
| Режим работы (ГОСТ 183-74) | Продолжительный S1 (допустима непрерывная работа) |
| Напряжение питающей сети | 380 В (опционально 220 В), 50 Гц |
| Комплектация при поставке | Дробилка в сборе на стальной станине, электромотор 1.5 кВт, брони 110Г13Л, паспорт ГОСТ |
| Страна производитель | Россия / Казахстан |
| Мощность электродвигателя | 1.5 кВт |
| Производительность | 150 – 450 кг/час |
| МОДЕЛЬ | ДЩ 80х150 |
| Тип привода | Клиноременная передача от электромотора 380В |
