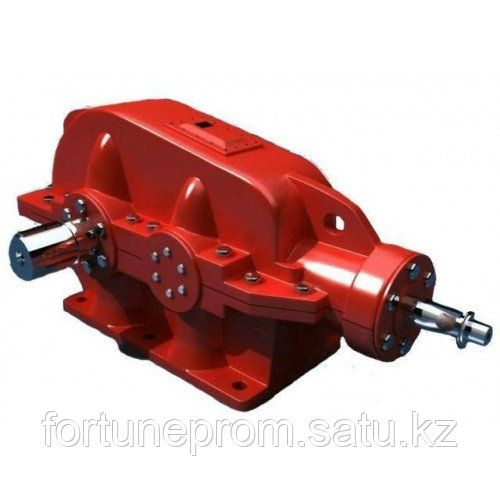

Двухступенчатые коническо-цилиндрические редукторы серии КЦ1
\nКЦ1-200, КЦ1-250, КЦ1-300, КЦ1-400, КЦ1-500 | Крутящий момент до 11 200 Н·м | Передаточные i = 6.3...28 | Чугун СЧ20/25
\nНазначение и конструктивные преимущества редукторов КЦ1
\n\n Двухступенчатые коническо-цилиндрические горизонтальные редукторы серии КЦ1 (типоразмеры КЦ1-200, КЦ1-250, КЦ1-300, КЦ1-400, КЦ1-500) предназначены для изменения крутящего момента и частоты вращения в приводах машин при угловом расположении валов (угол 90° в горизонтальной плоскости). Конструкция агрегата соответствует государственным стандартам ГОСТ 27142-97, ГОСТ 31591-2012 и ГОСТ 12289-76, что гарантирует полную взаимозаменяемость с советскими и российскими аналогами при модернизации производственных линий.\n
\n\n Первая (быстроходная) ступень редуктора представляет собой коническую передачу со спиральными круговыми зубьями (системы Gleason) по ГОСТ 19326-73. Вторая (тихоходная) ступень выполнена в виде косозубой цилиндрической передачи. Круговой зуб конической пары обеспечивает повышенную нагрузочную способность, плавный бесшумный вход зубьев в зацепление и суммарный КПД агрегата не менее 95–96% при передаточных числах $i$ от 6.3 до 28.0.\n
\n\n Литой корпус из серого чугуна СЧ20 / СЧ25 коробчатого типа с горизонтальным разъемом обладает высокой жесткостью, устойчив к вибрационным воздействиям и эффективно рассеивает тепловую энергию. Редукторы КЦ1 широко применяются в приводах ленточных и скребковых конвейеров, норий, питателей, элеваторов, смесительного оборудования, дробилок и грузоподъемных механизмов на предприятиях горно-металлургического, строительного и энергетического комплексов Республики Казахстан.\n
\nПаспорт технических характеристик редукторов серии КЦ1 (ГОСТ 27142-97)
\n| Параметр | \nЗначение | \nПримечание / Стандарт | \n
|---|---|---|
| Тип механической передачи | \nДвухступенчатая коническо-цилиндрическая горизонтальная (1 коническая ступень со спиральным зубом + 1 цилиндрическая косозубая ступень) | \nГОСТ 27142-97 / ГОСТ 31591-2012 | \n
| Типоразмерный ряд редукторов | \nКЦ1-200, КЦ1-250, КЦ1-300, КЦ1-400, КЦ1-500 (по межосевому расстоянию цилиндрической ступени aw) | \nОбщепромышленная и тяжелая конвейерная серия | \n
| Угол между осями входного и выходного валов | \n90° (перпендикулярное расположение в горизонтальной плоскости) | \nИдеально для приводов с угловой компоновкой | \n
| Диапазон номинального крутящего момента (Тном) | \nот 450 Н·м (КЦ1-200) до 11 200 Н·м (КЦ1-500) | \nВысокая несущая способность зубчатых пар | \n
| Допускаемый пиковый крутящий момент (Тмакс) | \nдо 950 – 24 000 Н·м (при динамических пусковых перегрузках) | \nКоэффициент перегрузки Kп = 2.0 от номинала | \n
| Стандартный ряд передаточных чисел (i) | \n6.3; 8.0; 10.0; 12.5; 14.0; 16.0; 20.0; 22.4; 25.0; 28.0 | \nГОСТ 2185-66 (отклонения не более 4%) | \n
| Частота вращения быстроходного вала (n1) | \nот 750 до 1 500 об/мин (допускается до 1 800 об/мин) | \nПрямое подключение к электродвигателям АИР | \n
| Механический КПД редуктора (η) | \nне менее 95% – 96% | \nВысокая энергоэффективность двухступенчатой кинематики | \n
| Материал зубчатых колес и шестерен | \nЛегированные стали 40Х, 40ХН2МА, 20Х2Н4А с нитроцементацией | \nТвердость зубьев 56–62 HRC, 7–8 класс точности | \n
| Материал корпуса | \nВысокопрочный серый литейный чугун СЧ20 / СЧ25 с развитым оребрением | \nМассивная виброгасящая монолитная конструкция | \n
| Варианты сборки (ГОСТ 20373-94) | \n11, 12, 13, 21, 22, 23, 31, 32, 33 | \nЛюбая ориентация валов под техзадание заказчика | \n
| Исполнение входного вала | \nКонический со шпонкой (К) под тормозной шкив ТКГ или соединительную муфту | \nВысокая усталостная прочность на изгиб | \n
| Исполнение выходного вала | \nЦилиндрический (Ц), конический (К), зубчатый вал-полумуфта (М / МП) | \nПрямое сопряжение с приводным валом оборудования | \n
| Тип смазочной системы | \nКартерная проточная масляная ванна (смазывание окунанием) | \nИндустриальные масла И-40А, И-50А, Mobilgear 600 XP 220 | \n
| Температурный диапазон эксплуатации | \nот -40°C до +50°C (климатическое исполнение У1, У2, У3 по ГОСТ 15150-69) | \nНадежная работа в суровых климатических условиях РК | \n
| Масса редуктора в сборе (сухая) | \nКЦ1-200: 130 кг | КЦ1-250: 210 кг | КЦ1-300: 330 кг | КЦ1-400: 560 кг | КЦ1-500: 850 кг | \nТяжелое промышленное машиностроение | \n
Параметрический ряд типоразмеров редукторов серии КЦ1
\nВ таблице приведены технические характеристики и цены на двухступенчатые редукторы КЦ1 со склада в Алматы:
\n| Типоразмер | \nМежосевое (aw) | \nКрутящий момент (Тном) | \nДиапазон i | \nМасса | \nВыходной вал | \nЦена с НДС | \nМодификация | \n
|---|---|---|---|---|---|---|---|
| КЦ1-200 Вы смотрите | \n200 мм | \n450 – 580 Н·м | \n6.3 – 28.0 | \n130 кг | \nØ50 / Ø55 мм | \nот 650 000 ₸ (Базовый) | \nКарточка КЦ1-200 | \n
| КЦ1-250 | \n250 мм | \n950 – 1 200 Н·м | \n6.3 – 28.0 | \n210 кг | \nØ65 / Ø70 мм | \nот 850 000 ₸ | \nСмотреть карточку | \n
| КЦ1-300 | \n300 мм | \n1 800 – 2 300 Н·м | \n6.3 – 28.0 | \n330 кг | \nØ80 / Ø85 мм | \nот 1 250 000 ₸ | \nСмотреть карточку | \n
| КЦ1-400 | \n400 мм | \n4 500 – 5 500 Н·м | \n6.3 – 28.0 | \n560 кг | \nØ105 / Ø110 мм | \nот 1 850 000 ₸ | \nСмотреть карточку | \n
| КЦ1-500 | \n500 мм | \n9 500 – 11 200 Н·м | \n6.3 – 28.0 | \n850 кг | \nØ130 / Ø140 мм | \nот 2 650 000 ₸ | \nСмотреть карточку | \n
Вопросы главных механиков и инженеров ГОК (B2B FAQ)
\n \n1. Чем двухступенчатые редукторы КЦ1 отличаются от трехступенчатых КЦ2 и соосных цилиндрических агрегатов?
\n\n Главное кинематическое отличие редукторов КЦ1 — угловая компоновка: входной и выходной валы ориентированы строго под углом 90° в горизонтальной плоскости благодаря быстроходной конической паре с круговым зубом Gleason. Это позволяет размещать электродвигатель вдоль станины конвейера или питателя, экономя производственную площадь цеха. В отличие от трехступенчатых КЦ2 (где передаточные числа доходят до $i = 180$, а масса достигает 6.5 тонн), КЦ1 предназначен для диапазона передаточных отношений от $i = 6.3$ до $i = 28.0$ с крутящим моментом до 11 200 Н·м при высоком КПД (не менее 95%) и компактных габаритах.\n
\n2. Какие варианты сборки по ГОСТ 20373-94 поставляются для серии КЦ1?
\n\n Редукторы КЦ1 поставляются во всех базовых схемах сборки: 11, 12, 21, 22 (односторонний выход валов влево или вправо), а также 13, 23, 31, 32, 33 (с двухсторонними концами быстроходного или тихоходного валов). Двухсторонний входной вал позволяет устанавливать колодочный тормоз ТКГ с одной стороны и соединительную муфту с двигателем с другой, а двухсторонний выходной вал незаменим для синхронного привода парных барабанов или шнеков.\n
\n3. Каковы требования к маслу, периодичности замены и первому пуску редукторов КЦ1?
\n\n В редукторах КЦ1 применяется картерная смазка окунанием колес в масляную ванну. Рекомендуемые масла: индустриальные И-40А, И-50А (по ГОСТ 20799-88) или специализированные синтетические редукторные масла класса вязкости ISO VG 220 / VG 320 (Mobilgear 600 XP 220, Shell Omala S2 GX 220). Первая замена масла обязательна после 100 часов приработки под нагрузкой. Последующая плановая замена — каждые 2 500–3 000 часов работы или минимум один раз в 6 месяцев.\n
\n4. Каковы условия отгрузки редукторов КЦ1 со склада в Алматы, оформление НДС 16% и гарантийные обязательства?
\n\n ТОО «Fortune PROM» осуществляет прямые поставки промышленного редукторного оборудования предприятиям Казахстана. Все поставляемые редукторы КЦ1 проходят предпродажную проверку зацепления зубчатых пар и сопровождаются паспортом изделия ГОСТ, сертификатом соответствия ТР ТС 010/2011 и заводской гарантией 24 месяца. Предоставляется полный пакет первичных документов: накладная, договор поставки и электронная счет-фактура (ЭСФ с НДС 16%). Отгрузка осуществляется транспортными компаниями во все регионы РК (Караганда, Астана, Шымкент, Актобе, Павлодар, Усть-Каменогорск, Атырау).\n
\nНужна помощь в выборе типоразмера КЦ1, схемы сборки или расчет консольных нагрузок?
\nНаши инженеры рассчитают радиальные нагрузки на концы валов, подберут передаточное отношение i и схему сборки по ГОСТ 20373-94.
\n \nТехнические характеристики
| Режим работы (ГОСТ 183-74) | Непрерывный и повторно-кратковременный S1 - S5 (переменные и постоянные нагрузки) |
| Диапазон передаточных чисел (i) | 6.3, 8.0, 10.0, 12.5, 14.0, 16.0, 20.0, 22.4, 25.0, 28.0 |
| Срок гарантии | 24 месяца |
| Коэффициент полезного действия (η) | не менее 95% - 96% |
| Температурный диапазон эксплуатации | от -40°C до +50°C (климатическое исполнение У1, У2, У3 по ГОСТ 15150-69) |
| Серия / Маркировка | Серия КЦ1 (КЦ1-200, КЦ1-250, КЦ1-300, КЦ1-400, КЦ1-500) |
| ГОСТ / Стандарт | ГОСТ 27142-97, ГОСТ 31591-2012, ГОСТ 12289-76, ТР ТС 010/2011 |
| Угол между осями валов | 90° (перпендикулярное расположение в горизонтальной плоскости) |
| Межосевое расстояние тихоходной ступени, мм | 200, 250, 300, 400, 500 |
| Допускаемый пиковый крутящий момент, Н·м | до 24 000 (при пусковых перегрузках) |
| Количество ступеней передачи | 2-ступенчатый (1 коническая со спиральным зубом + 1 цилиндрическая косозубая) |
| Варианты сборки (ГОСТ 20373-94) | 11, 12, 13, 21, 22, 23, 31, 32, 33 |
| Исполнение входного вала | Конический со шпонкой (К) |
| Исполнение выходного вала | Цилиндрический (Ц), конический (К), зубчатый вал-полумуфта (М / МП) |
| Рекомендуемые масла | Индустриальные масла И-40А, И-50А, ИСП-40, Mobilgear 600 XP 220 |
| Масса редуктора, кг | от 130 до 850 (в зависимости от типоразмера) |
| Страна поставки / Документы | ТОО Fortune PROM (Казахстан, Алматы, ЭСФ с НДС 16%, паспорт ГОСТ) |
| Материал зубчатых передач | Легированная сталь 40Х, 40ХН2МА, 20Х2Н4А с нитроцементацией (56-62 HRC) |
| Номинальный крутящий момент, Н·м | 450 - 11 200 |
| Частота вращения входного вала, об/мин | от 750 до 1 500 (макс. 1 800) |
| Тип редуктора | Коническо-цилиндрический двухступенчатый горизонтальный |
| Направление вращения валов | Реверсивное (прямое и обратное вращение без ограничений) |
| Тип смазки | Картерная проточная масляная ванна (окунание) |
| Назначенный ресурс работы, часов | не менее 25 000 - 40 000 часов до капитального ремонта |
| Материал корпуса | Высокопрочный серый чугун СЧ20 / СЧ25 с развитым оребрением |
