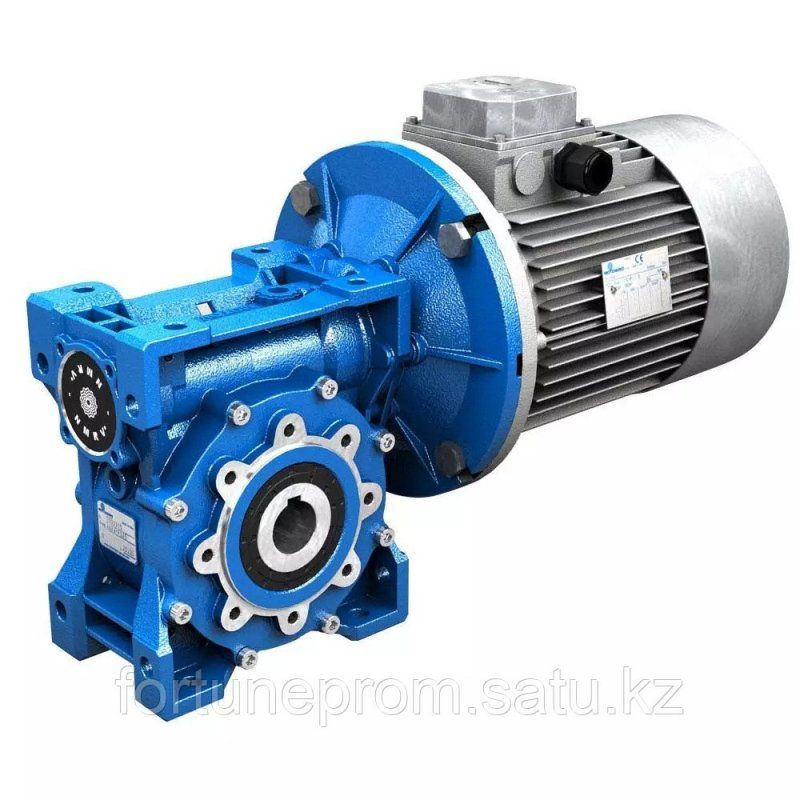

Червячные мотор-редукторы Motovario серии NMRV и NMRV-Power (Италия)

\n \n \n

\n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

Параметр	Значение	Примечание / Стандарт
Тип механической передачи	Червячная одноступенчатая с правым направлением витков (опция: двухступенчатые DRV до i = 5000)	Прецизионный профиль зацепления ZI по DIN 3975
Производитель и бренд	Motovario S.p.A. (Формиджине, Модена, Италия)	Мировой родоначальник единого стандарта червячных приводов NMRV
Серии и типоразмеры	NMRV: 025, 030, 040, 050, 130, 150 / NMRV-Power: 063, 075, 090, 110	Модели NMRV-Power обладают увеличенным крутящим моментом (+20%)
Материал червячного вала	Легированная цементируемая сталь 20MnCr5 (UNI 7846) со шлифовкой	Твердость поверхности 58–62 HRC, шероховатость Ra ≤ 0.4 мкм
Материал венца червячного колеса	Бронзовый сплав CuSn12Ni2 центробежного литья на чугунной ступице	Исключает истирание и задиры при постоянных пусковых перегрузках
Диапазон мощностей электродвигателей	от 0.06 до 15.0 (18.5) кВт	Фланцы под стандартные двигатели IEC (B5/B14) или моноблок Motovario TS/TH
Диапазон передаточных чисел (i)	5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100	В двухчервячных агрегатах DRV (NMRV+NMRV) до i = 5 000
Диапазон номинального крутящего момента	от 6.5 до 1 550 Н·м (пиковые нагрузки до 2 100 Н·м)	Высокая демпфирующая способность при ударных нагрузках
Эффект самоторможения	Статическое самоторможение при i ≥ 60, динамическое при i ≥ 40	Исключает обратный ход под нагрузкой без механического тормоза
Материал корпуса редуктора	Литейный алюминий EN-AB 46100 (025–090) / серый чугун G200 (110–150)	Легкий вес, превосходное охлаждение и высокая вибростойкость
Исполнения выходного вала	Сквозной полый со шпоночным пазом (Ø11–50 мм), односторонний или двухсторонний сплошной вал	Универсальная установка на рабочий вал машины
Варианты монтажного исполнения	Универсальный лапный корпус, боковой фланец (FA, FB, FC, FD), реактивная тяга	Монтаж на плоскость оборудования с любой из 6 плоскостей
Заводская смазка	Синтетическое полигликолевое масло Eni Telium VSF 320 / Klüber Syntheso	Заправлено на заводе на весь срок службы (габариты 025–090 необслуживаемые)
Температурный диапазон эксплуатации	от -25°C до +50°C (специальное исполнение от -40°C до +60°C)	Климатическое исполнение У1, У2, УХЛ4 по ГОСТ 15150-69
Степень защиты корпуса	IP55 по EN 60529 (по заказу химически стойкое эпоксидное покрытие)	Надежная герметизация валов радиальными манжетами NBR/FKM
Срок службы и ресурс	Не менее 25 000 – 30 000 часов непрерывной эксплуатации	Подшипники ведущих мировых брендов SKF, NSK, FAG

\n

\n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

Типоразмер	Материал корпуса	Крутящий момент (M2max)	Мощность двигателя	Полый вал (d)	Ориентировочная цена	Статус
Motovario NMRV 025 / 030 Вы смотрите	Алюминий EN-AB 46100	до 35 Н·м	0.06 – 0.18 кВт	Ø11 / Ø14 мм	от 85 000 ₸ (Базовый)	Текущая серия
Motovario NMRV 040	Алюминий EN-AB 46100	до 65 Н·м	0.12 – 0.55 кВт	Ø18 мм	от 98 000 ₸	Подбор под ТЗ
Motovario NMRV 050	Алюминий EN-AB 46100	до 130 Н·м	0.18 – 1.1 кВт	Ø25 мм	от 120 000 ₸	Подбор под ТЗ
Motovario NMRV-P 063	Алюминий (Power)	до 230 Н·м	0.37 – 2.2 кВт	Ø25 мм	от 165 000 ₸	Подбор под ТЗ
Motovario NMRV-P 075	Алюминий (Power)	до 360 Н·м	0.75 – 4.0 кВт	Ø28 мм	от 215 000 ₸	Подбор под ТЗ
Motovario NMRV-P 090	Алюминий (Power)	до 560 Н·м	1.1 – 5.5 кВт	Ø35 мм	от 280 000 ₸	Подбор под ТЗ
Motovario NMRV-P 110	Высокопрочный чугун G200	до 1 050 Н·м	1.5 – 7.5 кВт	Ø42 мм	от 420 000 ₸	Подбор под ТЗ
Motovario NMRV 130 / 150	Высокопрочный чугун G200	до 1 550 Н·м	3.0 – 15.0 кВт	Ø45 / Ø50 мм	по запросу	Подбор под ТЗ

\n

\n Смежные серии редукторов Motovario в каталоге:\n Коническо-цилиндрические Motovario B\n •\n Соосно-цилиндрические Motovario HA\n •\n Червячные приводы Bonfiglioli VF и W\n •\n Червячные редукторы INNORED / INNOVERT\n

\n

1. В чем ключевые преимущества серии Motovario NMRV-Power перед стандартными редукторами?

\n

\n Серия NMRV-Power (типоразмеры 063, 075, 090, 110) разработана с применением компьютерного моделирования зубчатого зацепления по профилю ZI. Увеличенная площадь пятна контакта и оптимизированный угол наклона витка позволили повысить допустимый крутящий момент на 20% без увеличения внешних габаритов. Кроме того, серия Power оснащена усовершенствованными двухкромочными манжетами и заполняется долговечной синтетикой Klüber / Eni, выдерживающей непрерывную работу при высоких температурах.\n

\n

\n

2. Как работает свойство самоторможения в мотор-редукторах NMRV?

\n

\n Червячная передача с передаточным отношением $i \ge 40$ обладает динамическим самоторможением, существенно сокращая выбег приводного вала после отключения питания. При $i \ge 60$ наступает статическое необратимое самоторможение, при котором внешний крутящий момент, приложенный к выходному валу, не может провернуть входной червяк. Это позволяет отказаться от механического дискового тормоза на наклонных транспортерах, смесителях и дозаторах.\n

\n

\n

3. Насколько редукторы Motovario NMRV взаимозаменяемы с аналогами других брендов?

\n

\n Поскольку стандарт NMRV был создан компанией Motovario, все остальные производители червячных редукторов проектируют свои корпуса строго по чертежам Motovario. Редукторы NMRV на 100% геометрически и кинематически взаимозаменяемы с сериями INNORED RV, INNOVERT RV, Bonfiglioli W, STM RMI, Chiaravalli CHM, Transtecno CM. Посадочные диаметры полых валов, фланцы B5/B14 и межцентровые расстояния совпадают до десятых долей миллиметра.\n

\n

\n

4. Каковы условия официальной поставки, оформления НДС 16% и гарантии в Казахстане?

\n

\n ТОО «Fortune PROM» осуществляет прямые поставки оригинальных приводов Motovario. Все отгрузки сопровождаются полным пакетом закрывающих документов: ЭСФ с НДС 16%, накладная, паспорт качества изделия и заводская гарантия на 24 месяца. На складе в Алматы поддерживается оперативный запас популярных типоразмеров NMRV 030–110. Доставка осуществляется транспортными компаниями во все регионы Казахстана (Астана, Караганда, Шымкент, Актобе, Павлодар, Атырау) за 1–3 рабочих дня.\n
