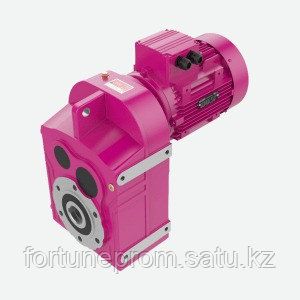

Навесные цилиндрические мотор-редукторы Yilmaz серии D с параллельными валами
\nМоноблочный чугун GGG40 | Мощность 0.12–160 кВт | Крутящий момент до 18 000 Н·м | КПД ≥ 96% | Аналог SEW F / Bonfiglioli F
\nИнженерные особенности и преимущества мотор-редукторов Yilmaz серии D
\n\n Навесные (насадные) цилиндрические мотор-редукторы Yilmaz Reduktor серии D с параллельным расположением входного и выходного валов — это высоконадежный промышленный привод для непрерывных тяжелых режимов работы S1. Конструкция базируется на жестком цельнолитом моноблочном корпусе (Monoblock) из чугуна с шаровидным графитом GGG40 (ВЧ40). В отличие от разъемных корпусов, моноблок полностью исключает риск смещения осей подшипников под действием радиальных и изгибающих нагрузок, гарантируя безупречную соосность зацепления шестерен и многократно продлевая ресурс уплотнений.\n
\n\n Благодаря компактной плоской геометрии (Slim-Line) мотор-редукторы серии D монтируются непосредственно на приводной вал рабочей машины при помощи реактивной тяги (моментного рычага) с упругими резинометаллическими втулками. Это исключает необходимость изготовления громоздких фундаментных рам, центровки муфт и применения открытых цепных или ременных передач на ленточных и ковшовых транспортерах, нориях, бетоносмесителях, элеваторах, дробилках и виброгрохотах.\n
\n\n Серия Yilmaz D спроектирована как прямая европейская альтернатива серии SEW-Eurodrive F / FA / FF / FAF, Bonfiglioli F и Motovario S. Полное совпадение присоединительных диаметров полых валов, фланцев и точек крепления моментного рычага позволяет производить модернизацию и замену импортных приводов без переделки металлоконструкции технологической линии.\n
\nПаспорт технических характеристик Yilmaz серии D (ГОСТ / ISO / DIN)
\n| Параметр | \nЗначение | \nПримечание / Стандарт | \n
|---|---|---|
| Тип передачи / компоновка | \nЦилиндрическая косозубая с параллельными валами (навесной насадной монтаж) | \nКомпактная плоская моноблочная компоновка (Monoblock) | \n
| Серия и бренд | \nYilmaz Reduktor серия D (модификации DR, DN, DT, DF, DG) | \nВедущий европейско-турецкий производитель приводов | \n
| Типоразмерный ряд | \nD17, D27, D28, D37, D38, D47, D48, D57, D58, D67, D77, D87, D97 | \nПолный аналог SEW-Eurodrive серии F / Bonfiglioli серии F | \n
| Количество ступеней передачи | \n2-ступенчатые и 3-ступенчатые цилиндрические передачи | \nОптимизированная геометрия зацепления с минимальным шумом | \n
| Диапазон передаточных чисел (i) | \n4.0 – 280.0 (в комбинированных исполнениях до 20 000+) | \nШирокий кинематический диапазон редукции | \n
| Диапазон номинального крутящего момента | \nот 130 до 18 000 Н·м | \nПиковые перегрузки до 200% без риска среза зубьев | \n
| Диапазон мощностей электродвигателей | \nот 0.12 до 160.0 кВт | \nПодключение стандартных IEC двигателей или моноблок | \n
| Диапазон выходных частот вращения (n2) | \nот 0.1 до 350 об/мин | \nПлавная регулировка скорости при подключении ЧРП | \n
| Механический КПД передачи (η) | \n≥ 96% – 98% | \nПревосходит червячные редукторы на 25–40% по экономии энергии | \n
| Варианты монтажного исполнения | \nDR (с мотором), DN (IEC фланец), DT (моментный рычаг), DG/DF (фланец B5/B14, лапы) | \nУниверсальный монтаж в любом пространственном положении | \n
| Варианты исполнения выходного вала | \nСквозной полый со шпонкой, со стяжной муфтой (Shrink Disc), сплошной вал, шлицевой DIN 5480 | \nДиаметры выходных валов от 25 мм до 120 мм | \n
| Материал корпуса | \nВысокопрочный чугун с шаровидным графитом GGG40 / ВЧ40 | \nЖесткий моноблочный корпус с высокой виброустойчивостью | \n
| Материал зубчатых колес и валов | \nЛегированная цементируемая сталь 21NiCrMo2 / 8620 | \nТвердость зубьев 58–62 HRC, прецизионная шлифовка 6 класс DIN 3962 | \n
| Заводская смазка | \nСинтетическое трансмиссионное масло ISO VG 220 / ISO VG 320 | \nЗаправлен на заводе под требуемую монтажную позицию | \n
| Температурный диапазон эксплуатации | \nот -25°C до +40°C (специсполнение от -40°C до +60°C) | \nКлиматическое исполнение У1, У2, УХЛ4 по ГОСТ 15150-69 | \n
| Степень защиты и расчетный ресурс | \nIP55 (по заказу IP65 / IP66); расчетный ресурс ≥ 30 000 рабочих часов | \nКомплектация подшипниками SKF, FAG, NSK, сальниками Viton/NBR | \n
Параметрический ряд типоразмеров Yilmaz серии D (D17 – D97)
\nВ таблице приведены базовые типоразмеры навесных цилиндрических мотор-редукторов Yilmaz серии D, поставляемые ТОО «Fortune PROM» со склада в Алматы:
\n| Типоразмер | \nКрутящий момент (M2max) | \nМощность двигателя | \nПолый вал (d) | \nОриентировочная цена | \nСтатус | \n
|---|---|---|---|---|---|
| D 17 | \n130 Н·м | \n0.12 – 1.5 кВт | \nØ25 мм | \nот 285 000 ₸ | \nПодбор под ТЗ | \n
| D 27 / D 28 | \n200 – 300 Н·м | \n0.18 – 3.0 кВт | \nØ30 мм | \nот 298 000 ₸ | \nПодбор под ТЗ | \n
| D 37 / D 38 Вы смотрите | \n400 – 600 Н·м | \n0.25 – 5.5 кВт | \nØ35 / Ø40 мм | \nот 315 000 ₸ (Базовый) | \nТекущая серия | \n
| D 47 / D 48 | \n820 Н·м | \n0.37 – 9.2 кВт | \nØ40 / Ø45 мм | \nот 365 000 ₸ | \nПодбор под ТЗ | \n
| D 57 / D 58 | \n1 500 Н·м | \n0.75 – 18.5 кВт | \nØ50 мм | \nот 480 000 ₸ | \nПодбор под ТЗ | \n
| D 67 | \n2 800 Н·м | \n1.5 – 30.0 кВт | \nØ60 мм | \nот 640 000 ₸ | \nПодбор под ТЗ | \n
| D 77 | \n4 300 Н·м | \n2.2 – 45.0 кВт | \nØ70 мм | \nот 890 000 ₸ | \nПодбор под ТЗ | \n
| D 87 | \n7 800 Н·м | \n3.0 – 90.0 кВт | \nØ90 мм | \nот 1 350 000 ₸ | \nПодбор под ТЗ | \n
| D 97 | \n14 000 – 18 000 Н·м | \n7.5 – 160 кВт | \nØ100 / Ø120 мм | \nпо запросу | \nПодбор под ТЗ | \n
Вопросы главных механиков и инженеров (B2B FAQ)
\n \n1. В чем главное конструктивное преимущество моноблочного корпуса GGG40 в серии Yilmaz D?
\n\n Корпуса серии D отливаются из высокопрочного чугуна с шаровидным графитом GGG40 по моноблочной бесшовной технологии (Monoblock). Все посадочные места под подшипники обрабатываются на пятикоординатных обрабатывающих центрах с ЧПУ за одну установку. В конструкции отсутствуют соединительные разъемы в плоскости валов, что исключает малейшие перекосы зацепления при пиковых ударных нагрузках и гарантирует абсолютную герметичность масляной ванны без течей сальников.\n
\n2. Насколько приводы Yilmaz серии D взаимозаменяемы с SEW-Eurodrive F и Bonfiglioli F?
\n\n Редукторы и мотор-редукторы Yilmaz серии D спроектированы в строгом соответствии с европейскими промышленными стандартами DIN и ISO. Они являются 100% функциональными и геометрическими аналогами мотор-редукторов SEW-Eurodrive серии F (F, FA, FF, FAF) и Bonfiglioli серии F. Диаметры полых валов (со шпонкой или стяжной муфтой), размеры выходных фланцев B5 и геометрия реактивной тяги полностью совпадают, что позволяет оперативно заменить вышедший из строя европейский привод без остановки производства и сварочно-монтажных работ.\n
\n3. Какими двигателями и типами выходных валов комплектуется серия D?
\n\n Мотор-редукторы поставляются в модификациях: DR — моноблочный со встроенным электродвигателем; DN — с переходным входным фланцем под стандартный двигатель IEC (типоразмеры 63–315); DT — навесной с реактивной тягой; DG / DF — с выходным фланцем B5/B14 или на лапах. Выходной вал доступен в исполнениях: полый шлицевой или со шпоночным пазом, полый со стяжной фрикционной муфтой (Shrink Disc) для надежной передачи крутящего момента без люфта, а также сплошной цилиндрический вал со шпонкой.\n
\n4. Каковы условия поставки по Казахстану, оформление НДС 16% и официальная гарантия?
\n\n ТОО «Fortune PROM» осуществляет прямые поставки редукторов Yilmaz с завода-изготовителя. Все поставки осуществляются с официальным оформлением ЭСФ с НДС 16%, предоставлением паспорта изделия, декларации соответствия ТР ТС 010/2011 и сертификатов. На всю продукцию действует расширенная гарантия 24 месяца. Склад в Алматы обеспечивает быструю отгрузку и экспресс-доставку в любой регион Республики Казахстан (Астана, Караганда, Шымкент, Актобе, Усть-Каменогорск, Павлодар, Атырау) за 1–3 рабочих дня.\n
\nНужна помощь инженера в подборе типоразмера Yilmaz серии D или аналога SEW-Eurodrive?
\nНаши инженеры рассчитают крутящий момент, радиальные нагрузки на вал, подберут передаточное отношение и подготовят чертежи привязки привода.
\n \nТехнические характеристики
| Степень точности зацепления | 6 класс точности по DIN 3962 / ISO 1328 (шлифованный зуб) |
| Производитель / Бренд | Yilmaz Reduktor (Турция) |
| Режим работы (ГОСТ 183-74) | Промышленный S1 (непрерывный 24/7) |
| Диапазон передаточных чисел (i) | 4.0 - 280.0 (комбинированные до 20 000+) |
| Срок гарантии | 24 месяца |
| Серия / Линейка | Серия D (DR, DN, DT, DF, DG) |
| Международные аналоги | SEW-Eurodrive серии F, Bonfiglioli серии F, Motovario серии S, Nord SK paralell |
| Диапазон мощностей двигателей, кВт | 0.12 - 160.0 |
| Диапазон крутящего момента, Н·м | 130 - 18 000 |
| Количество ступеней редуктора | 2-ступенчатый / 3-ступенчатый цилиндрический |
| Коэффициент полезного действия (η) | ≥ 96% - 98% (высокоточные косозубые шестерни) |
| Выходная частота вращения, об/мин | 0.1 - 350 |
| Варианты исполнения выходного вала | Сквозной полый со шпонкой, со стяжной муфтой (Shrink Disc), сплошной со шпонкой, шлицевой DIN 5480 |
| Монтажные исполнения | Насадной на вал с реактивной штангой (DT), фланцевый B5/B14 (DG), на лапах (DF) |
| Материал зубчатых колес и валов | Легированная сталь 21NiCrMo2 / 8620 с цементацией (58-62 HRC) |
| Температурный диапазон эксплуатации | от -25°C до +40°C (специсполнение от -40°C до +60°C) |
| Степень защиты корпуса (IP) | IP55 / IP65 (пыле-влагозащищенное исполнение) |
| Напряжение питания электродвигателя | 220/380В, 380/660В (3 фазы, 50 Гц) |
| Комплектация электродвигателем | Стандартный IEC, с тормозом, взрывозащищенный ATEX, с энкодером |
| Сертификация и стандарты | ISO 9001, CE, ТР ТС 010/2011, DIN, ГОСТ |
| Заводская смазка | Синтетическое масло ISO VG 220 / ISO VG 320 |
| Монтажные положения | M1, M2, M3, M4, M5, M6 (любое пространственное положение) |
| Тип редуктора | Навесной цилиндрический с параллельными валами |
| Назначенный ресурс работы, часов | не менее 30 000 часов до капитального ремонта |
| Материал корпуса | Высокопрочный чугун с шаровидным графитом GGG40 (моноблок) |
