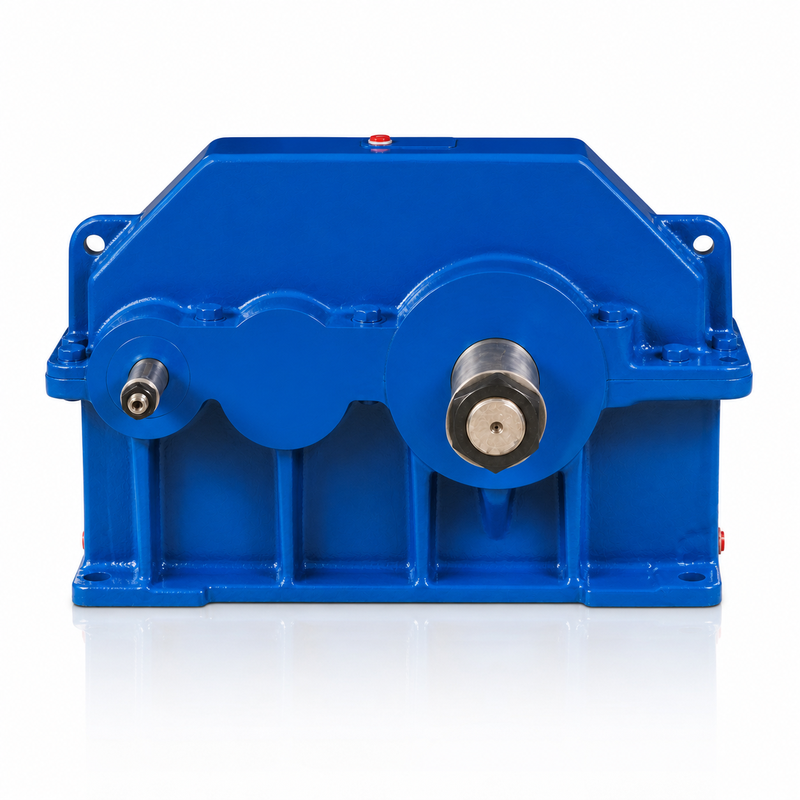

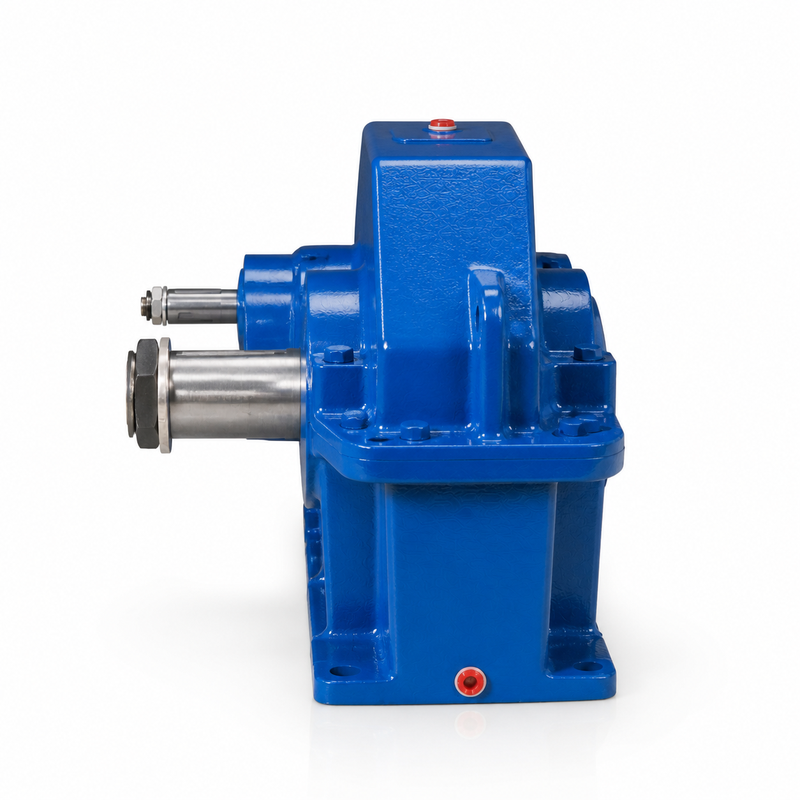

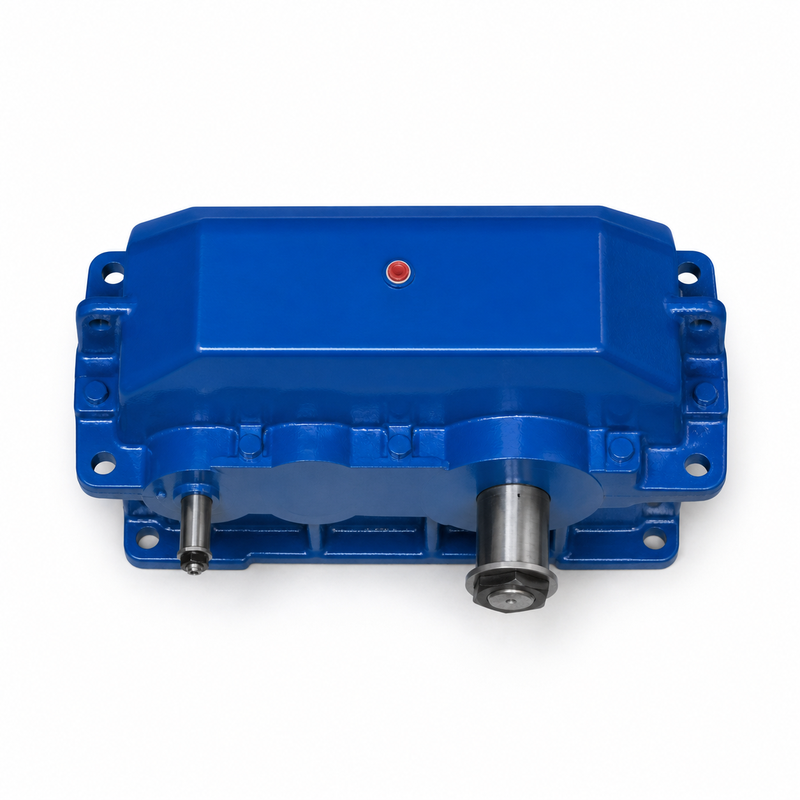

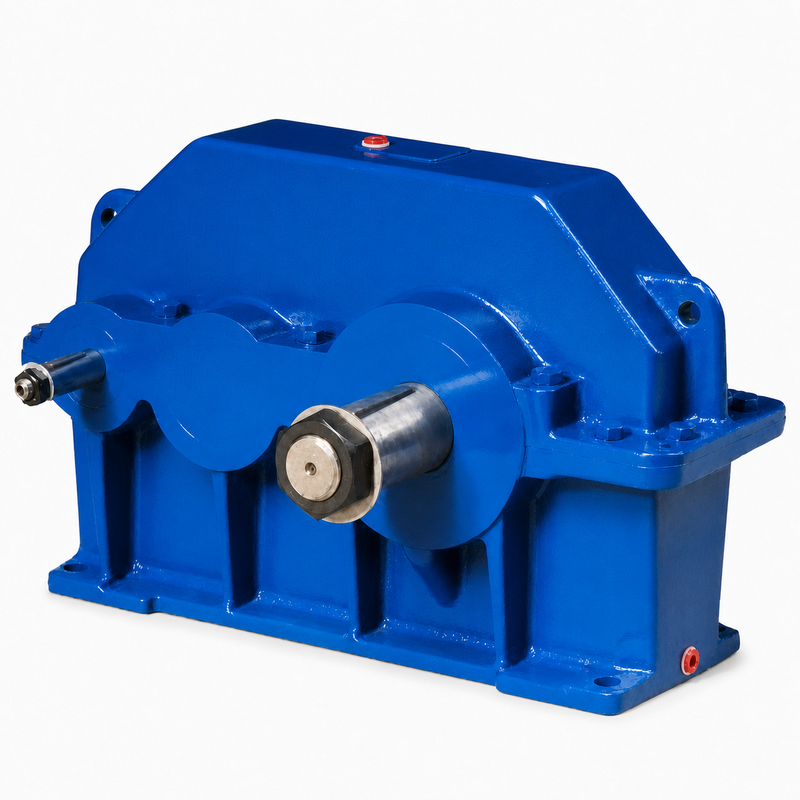

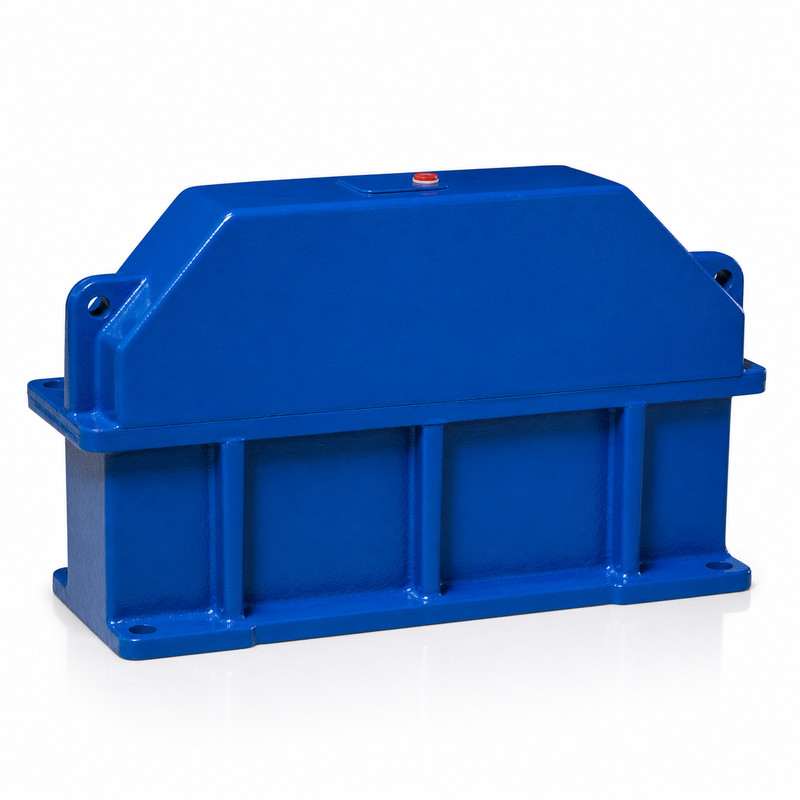

Цилиндрический двухступенчатый редуктор Ц2У-200-20-21-У2
Редуктор Ц2У-200-20-21 У2 (1Ц2У-200-20-21) — тяжелый промышленный двухступенчатый цилиндрический редуктор горизонтального типа с межосевым расстоянием тихоходной ступени aw = 200 мм и номинальным передаточным числом u = 20. Рассчитан на передачу крутящего момента до 2 500 Н·м (пиковый пусковой до 5 000 Н·м). Схема сборки 21 предусматривает противоположное расположение входного и выходного валов. Оборудование сертифицировано по ТР ТС 010/2011, испытано на стенде ОТК и готово к отгрузке со склада ТОО «Fortune PROM» в Алматы с доставкой по всему Казахстану.
1. Технические характеристики редуктора Ц2У-200-20-21 по ГОСТ 20784-93
| Параметр | Паспортное значение | Стандарт / Примечание |
|---|---|---|
| Тип редуктора | Цилиндрический двухступенчатый горизонтальный | ГОСТ 20784-93 |
| Типоразмер | Ц2У-200 (1Ц2У-200) | Межосевое расстояние aw=200 мм |
| Номинальное передаточное число u | 20 (фактическое u=19.82) | Двухступенчатая косозубая передача |
| Номинальный крутящий момент M2 | 2 500 Н·м | Максимальный пиковый до 5 000 Н·м |
| Схема сборки | 21 | По ГОСТ 20373-94 (валы в разные стороны) |
| Исполнение концов валов | Входной конический Ø25 / Выходной цилиндрический Ø70 | Шпоночное соединение по ГОСТ 23360-78 |
| Радиальная нагрузка на входной вал | 2 240 Н | Консольная нагрузка по ГОСТ |
| Радиальная нагрузка на выходной вал | 18 000 Н | Усиленные радиально-упорные роликоподшипники |
| КПД передачи | 0.97 (97%) | Высокая энергоэффективность зацепления Новикова |
| Материал зубчатых колес и вал-шестерен | Сталь 40Х / 40ХН2МА | Термообработка: закалка ТВЧ HRC 54–58 |
| Материал корпуса | Серый чугун СЧ20 | Литая толстостенная вибропоглощающая станина |
| Объем смазочного масла | 7.5 литра | Трансмиссионные масла ТАп-15В, ТАД-17и, ISO VG 220/320 |
| Масса редуктора без смазки | 170.0 кг | Надежный фундаментный монтаж на лапах |
| Габаритные размеры | 730 × 335 × 445 мм | Межосевые отверстия лап 640 × 260 мм |
| Климатическое исполнение | У2 | Температурный диапазон от -40°C до +40°C |
| Гарантия производителя | 24 месяца | Официальная гарантия ТОО «Fortune PROM» |
2. Линейка передаточных чисел редукторов серии Ц2У-200 на складе
| Модификация | Передаточное число (u) | Крутящий момент (M2) | Наличие на складе |
|---|---|---|---|
| Ц2У-200-8-21 | u = 8.0 | М2 = 2 300 Н·м | В наличии |
| Ц2У-200-10-21 | u = 10.0 | М2 = 2 400 Н·м | В наличии |
| Ц2У-200-12.5-21 | u = 12.5 | М2 = 2 450 Н·м | В наличии |
| Ц2У-200-16-21 | u = 16.0 | М2 = 2 500 Н·м | В наличии |
| Ц2У-200-20-21 (Текущий) | u = 20.0 | М2 = 2 500 Н·м | В наличии |
| Ц2У-200-25-21 | u = 25.0 | М2 = 2 500 Н·м | В наличии |
| Ц2У-200-31.5-21 | u = 31.5 | М2 = 2 400 Н·м | В наличии |
| Ц2У-200-40-21 | u = 40.0 | М2 = 2 250 Н·м | В наличии |
3. Особенности конструкции и схема сборки 21
Схема сборки 21 (ГОСТ 20373-94) означает, что быстроходный (входной) и тихоходный (выходной) валы выходят на противоположные стороны корпуса редуктора. Такое исполнение является классическим для приводов ленточных конвейеров, норий, дробилок, крановых тележек и смесительных установок, обеспечивая удобную компоновку с электродвигателем через муфту МУВП.
- Зубчатая передача Новикова: зацепление с арочными зубьями обладает на 40% большей нагрузочной способностью по сравнению с эвольвентным профилем.
- Корпус из серого чугуна СЧ20: литая конструкция обеспечивает максимальное гашение крутильных колебаний и стабильную соосность валов под радиальной нагрузкой до 18 кН.
- Система смазки: картерная проточная смазка зубчатых зацеплений и подшипников разбрызгиванием из масляной ванны (объем 7.5 литра).
4. Вопросы инженеров и снабженцев при заказе Ц2У-200 (B2B FAQ)
Технические характеристики
| Срок гарантии | 24 месяца |
| Серия / Типоразмер | 1Ц2У-200 / Ц2У-200 |
| Межосевое расстояние тихоходной ступени (aw2) | 200 мм |
| Межосевое расстояние быстроходной ступени (aw1) | 125 мм |
| Суммарное межосевое расстояние | 325 мм |
| Номинальное передаточное число (u) | 20 (фактическое u=19.82) |
| Максимальный пусковой крутящий момент | 5 000 Н·м |
| Схема сборки по ГОСТ 20373-94 | 21 (валы в противоположные стороны) |
| Климатическое исполнение по ГОСТ 15150-69 | У2 (от -40°C до +40°C) |
| Диаметр быстроходного (входного) вала | Ø 25 мм (конический М16х1.5) |

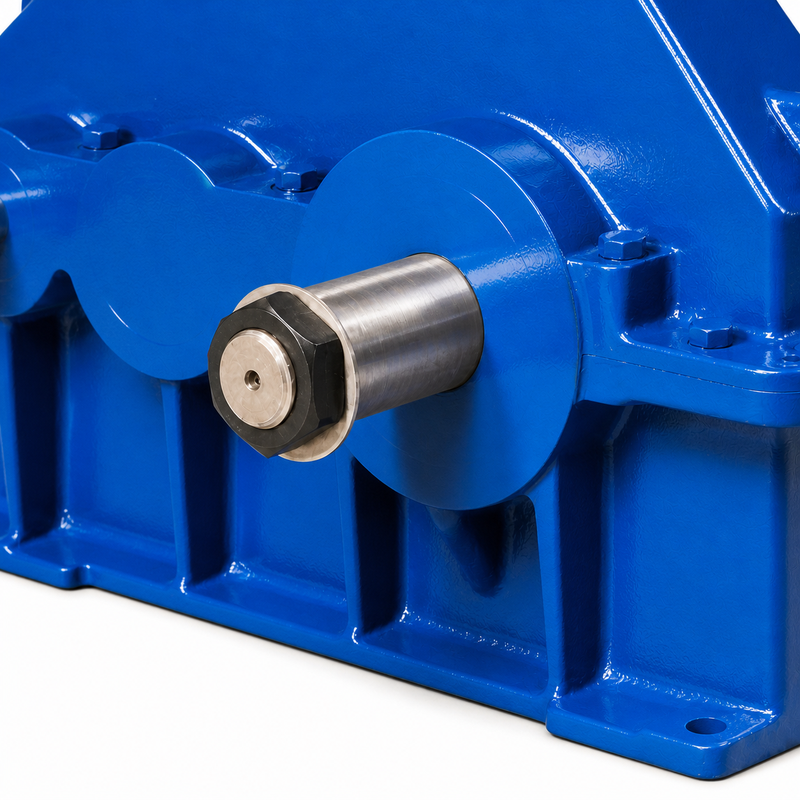

| Диаметр тихоходного (выходного) вала | Ø 70 мм (цилиндрический / шпонка 20х12 мм) |
| Допускаемая радиальная консольная нагрузка Fвх | 2 240 Н |
| Допускаемая радиальная консольная нагрузка Fвых | 18 000 Н |
| Частота вращения быстроходного вала | до 1 500 об/мин |
| Материал зубчатых передач | Легированная сталь 40ХН2МА / 40Х (закалка HRC 56-60) |
| Тип редуктора | Цилиндрический двухступенчатый горизонтальный |
